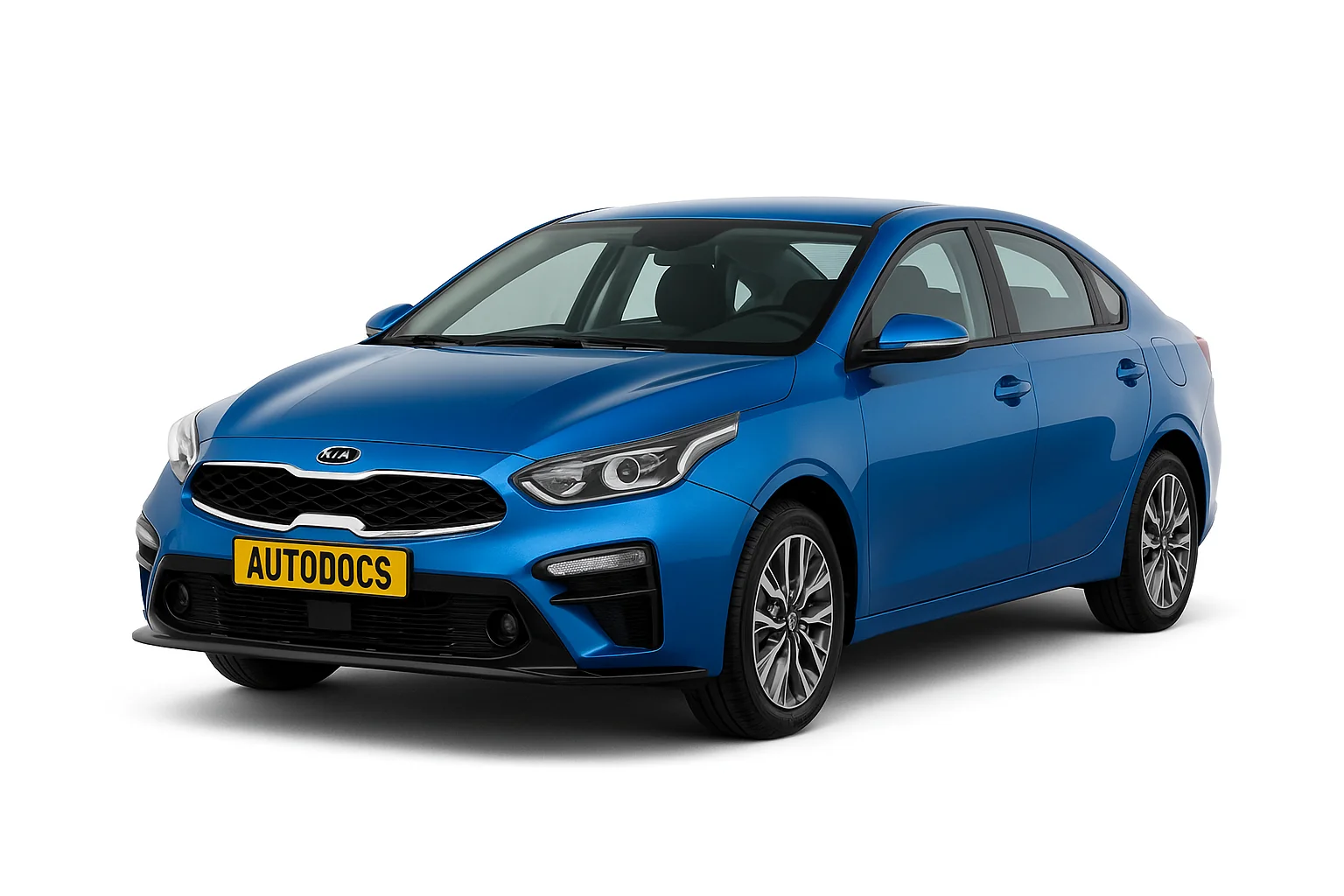

Kia Cerato 4 го покоління випускався у 2019, 2020, 2021, 2022, 2023 та 2024 роках і поставлявся по всьому світу з індексом BD (четверте покоління). У США, Європі та інших країнах також відомий під назвою Kia Forte та Kia K3. У даному матеріалі ви знайдете опис запобіжників та реле Кіа Церато 4-го покоління зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Виконання блоків та призначення їх елементів може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок із запобіжниками знаходиться у нижній частині панелі приладів з лівого боку.
Для доступу необхідно прибрати захисну кришку. Сам блок виглядатиме приблизно отак.
Звіряйте призначення призначення елементів зі своїми схемами на звороті захисної кришки.
| № | А | Опис |
|---|---|---|
| MEMORY 1 | 10А | Модуль драйвера IMS (інтегрована система пам'яті), модуль керування кондиціонером, комбінація приладів |
| MODULE 1 | 10А | Перемикач блокування ключа, роз'єм каналу передачі, аварійний вимикач, зовнішня ручка електронного ключа водія/пасажира, блок реле ICM (модуль інтегральної схеми) (реле складання/розкладання зовнішніх дзеркал) |
| TRUNK | 10А | Магістральне реле |
| POWER WINDOW RH | 25А | Реле правої ручки склопідйомника |
| POWER WINDOW LH | 25А | Реле лівої ручки електричного склопідйомника, модуль електричного склопідйомника безпеки водія |
| POWER SEAT DRIVER | 25А | Ручний перемикач сидіння водія |
| MODULE 4 | 7,5А | Блок допомоги при утриманні смуги руху, IBU (інтегрований блок керування кузовом), блок допомоги при лобовому зіткненні, блок попередження про зіткнення в сліпій зоні, ліва сторона рукоятки/права сторона рукоятки |
| SEAT HEATER REAR | 15А | Модуль керування підігрівом задніх сидінь |
| HEATED MIRROR | 10А | Зовнішнє дзеркало з електроприводом водія/пасажира, модуль керування кондиціонером, ECM (модуль керування двигуном)/PCM (модуль керування силовою передачею) |
| SEAT HEATER FRONT | 20А | Модуль керування підігрівом передніх сидінь, Модуль керування переднім сидінням з вентиляцією повітря |
| AMP | 25А | AMP (Підсилювач) |
| MULTI MEDIA | 15А | Головний пристрій аудіо/відео та навігації |
| MODULE 5 | 10А | Перемикач аварійної панелі, передня фара, ліва сторона/права ручка, індикатор важеля перемикання автоматичної коробки передач, електрохромне дзеркало, головний пристрій аудіо/відео та навігації, модуль керування кондиціонером, модуль керування підігрівом задніх сидінь, модуль керування підігрівом передніх сидінь, сидінням з вентиляцією повітря |
| DOOR LOCK | 20А | Реле блокування/розблокування дверей, блок реле ICM (модуль інтегральної схеми) (реле двооборотного розблокування) |
| IBU 1 | 15А | IBU (інтегрований блок керування тілом) |
| BRAKE SWITCH | 10А | IBU (інтегрований блок керування кузовним обладнанням), вимикач стоп-сигналів |
| IG1 | 25А | Розподільний блок у моторному відсіку (запобіжник - ABS 3, ECU 5, SENSOR 4, TCU 2) |
| WIPER (LO/HI) | 10А | Розподільний блок у моторному відсіку (релі переднього склоочисника (низька передача), електродвигун переднього склоочисника, ECM (модуль керування двигуном)/PCM (модуль керування силовою передачею), IBU (інтегрований блок керування кузовним обладнанням) |
| AIR CONDITIONER1 | 7,5А | Розподільний блок у моторному відсіку (вентилятор, обігрівач PTC), модуль керування кондиціонером |
| AIR BAG 2 | 10А | Модуль керування SRS (додаткова система пасивної безпеки) |
| WASHER | 15А | Багатофункціональний перемикач |
| MDPS | 7,5А | Блок MDPS (підсилювач рульового керування з електроприводом) |
| MODULE 7 | 7,5А | Модуль керування підігрівом задніх сидінь, Модуль керування підігрівом передніх сидінь, Модуль керування переднім сидінням з вентиляцією повітря |
| SUNROOF 1 | 15А | Люк Мотор |
| CLUSTER | 7,5А | Приладовий щиток |
| MODULE 3 | 7,5А | Перемикач спортивного режиму, перемикач стоп-сигналів |
| START | 7,5А | Блок реле ICM (модуль інтегральної схеми) (реле охоронної сигналізації), перемикач діапазонів коробки передач, IBU (інтегрований блок керування кузовним обладнанням), ECM (модуль керування двигуном)/PCM (модуль керування силовою передачею), розподільний блок у моторному відсіку (пуск ) |
| IBU 2 | 7,5А | IBU (інтегрований блок керування тілом) |
| AIR BAG INDICATOR | 7,5А | Комбінація приладів, модуль керування кондиціонером |
| MODULE 6 | 7,5А | IBU (інтегрований блок керування тілом) |
| MODULE 2 | 10А | Головний пристрій аудіо/відео та навігації, IBU (інтегрований блок управління кузовним обладнанням), задній зарядний пристрій USB, бездротовий зарядний пристрій, AMP (підсилювач), вимикач живлення зовнішнього дзеркала, розподільний блок у моторному відсіку (розетка) |
| AIR BAG 1 | 15А | Модуль керування SRS (додаткова система пасивної безпеки), датчик виявлення пасажира |
| AIR CONDITIONER 2 | 10А | Розподільний блок у моторному відсіку (релі вентилятора), модуль керування кондиціонером, резистор вентилятора, двигун вентилятора |
| POWER OUTLET | 20А | Прикурювач |
За роботу прикурювача та розеток відповідають запобіжники, які знаходяться в блоці запобіжників панелі приладів (див. запобіжник «POWER OUTLET» — Прикурювач), а також у блоці запобіжників у моторному відсіку (запобіжники «POWER OUTLET 2» — Front Power). Розетка, "POWER OUTLET 1" - реле розетки).
Блок під капотом
Під капотом, у моторному відсіку з лівого боку, розташований основний блок із запобіжниками та реле.
| № | А | Позначення |
|---|---|---|
| ALTERNATOR | 150/200А | Запобіжник: ОХОРОННА СИГНАЛІЗАЦІЯ, ABS1, ABS2, РОЗЕТКА ЖИВЛЕННЯ 1, Генератор змінного струму. |
| MDPS | 80А | Блок MDPS (підсилювач рульового керування з електроприводом) |
| BATTERY 5 | 60А | Запобіжник: ECU3, A/CON, ECU4, склоочисник, звуковий сигнал, реле керування двигуном |
| BATTERY 2 | 60А | Розподільний блок панелі приладів |
| BATTERY 3 | 60А | Розподільний блок панелі приладів |
| BATTERY 4 | 50А | Розподільний блок панелі приладів (запобіжники: БАГАЖНИК, ПРАВИЙ ЕЛЕКТРОПРИВОД СКЛО, ЛІВИЙ ЕЛЕКТРОПРИВОД СКЛО, ЕЛЕКТРОПРИВОД СИДЕННЯ ВОДІЯ, ПЕРЕДНІЙ ОБІГРІВ СИДЕННЯ1) |
| COOLING FAN 1 | 60А | Реле охолоджувального вентилятора 1 |
| REAR HEATED | 40А | Реле заднього підігріву |
| BLOWER | 40А | Реле вентилятора |
| IG1 | 40А | Вимикач запалювання, реле PDM 3 (IG1), реле PDM 2 (ACC) |
| IG2 | 40А | Замок запалювання, реле START, реле PDM 4 (IG2) |
| VACUUM PUMP | 20А | Вакуумний насос |
| EPB 1 | 60А | EPB (електронне гальмо стоянки) |
| PTC HEATER | 50А | PTC реле ОБІГРІВ |
| EPB 2 | 40А | EPB (електронне гальмо стоянки) |
| POWER OUTLET 3 | 20А | Передня розетка |
| POWER OUTLET 2 | 20А | Передня розетка |
| TCU 1 | 15А | TCM (Модуль керування коробкою передач) |
| FUEL PUMP | 20А | Реле паливного насосу |
| COOLING FAN 2 | 30А | Реле охолоджувального вентилятора 3, реле охолоджувального вентилятора 2 |
| BATTERY 1 | 40А | З'єднувальний блок панелі приладів (РЕЛЕ ДОВГОТЕРКОВОГО НАВАНТАЖЕННЯ, Запобіжник: МОДУЛЬ1.ЗАДНІЙ ОБІГРІВАЧ СИДЕННЯ, ДВЕРНИЙ ЗАМОК, IBU1, ВИМИКАЧ ГАЛЬМА, ПОДУШКА БЕЗПЕКИ2) |
| DCT 1 | 40А | TCM (Модуль керування коробкою передач) |
| DOT 2 | 40А | TCM (Модуль керування коробкою передач) |
| ABS 1 | 40А | Модуль керування ABS (антиблокувальна гальмівна система), модуль керування ESC (електронна система стабілізації) |
| ABS 2 | 30А | Модуль керування ABS (антиблокувальна гальмівна система), модуль керування ESC (електронна система стабілізації) |
| POWER OUTLET 1 | 40А | РОЗЕТКА ЖИВЛЕННЯ Реле |
| SENSOR 2 | 10А | Бензин 2.0 MPI: Електромагнітний клапан керування продуванням, Електромагнітний клапан регульованого впуску, Реле ВЕНТИЛЯТОРА ОХОЛОДЖУВАЛЬНОГО 3, Реле ВЕНТИЛЯТОРА ОХОЛОДЖУЮЧОГО 2, Масляний регулюючий клапан №1/№2, Реле кондиціонера, CCV, Датчик |
| Бензин 1.6 T-GDi: Масляний регулюючий клапан №1/№2, CCV, реле вентилятора охолодження 1, PCSV, RCV | ||
| ECU 2 | 10А | Бензин 1.6 T-GDi: ECM (блок керування двигуном) |
| Бензин 2.0 MPI: PCM (Модуль керування силовим агрегатом) | ||
| ECU 1 | 20А | Бензин 1.6 T-GDi: ECM (блок керування двигуном) |
| Бензин 2.0 MPI: PCM (Модуль керування силовим агрегатом) | ||
| INJECTOR | 15А | Бензин 2.0 MPI: ІНЖЕКТОР №1~#4 |
| SENSOR 1 | 15А | Бензин 1.6 T-GDi: Датчик кисню (ВВЕРХ/Вниз) |
| Бензин 2.0 MPI: Датчик кисню (вгору/вниз) | ||
| IGNITION COIL | 20А | Бензин 1.6 T-GDI, Бензин 2.0 MPI: Котушки запалювання №1~#4 |
| ECU 3 | 15А | Бензин 1.6 T-GDi: ECM (блок керування двигуном) |
| Бензин 2.0 MPI: PCM (Модуль керування силовим агрегатом) | ||
| AIRC ONDITIONER | 10А | Реле кондиціонера |
| ECU 5 | 10А | Бензин 1.6 T-GDi: ECM (блок керування двигуном) |
| Бензин 2.0 MPI: PCM (Модуль керування силовим агрегатом) | ||
| SENSOR 4 | 15А | Бензиновий 1.6 T-GDi: електричний вакуумний насос |
| ABS 3 | 10А | Модуль управління ABS (антиблокувальна гальмівна система)/ESC (електронна система стабілізації), EPB (електронне гальмо стоянки) |
| TCU 2 | 15А | Бензин 2.0 MPI: Перемикач діапазонів коробки |
| Бензин 1.6 T-GDi: Перемикач діапазонів коробки передач, TCM (модуль керування коробкою передач) | ||
| SENSOR 3 | 10А | Реле паливного насосу |
| ECU 4 | 15А | Бензин 1.6 T-GDi: ECM (блок керування двигуном) |
| Бензин 2.0 MPI: PCM (Модуль керування силовим агрегатом) | ||
| WIPER | 25А | Реле склоочисника |
| HORN | 15А | Реле звукового сигналу |
До плюсової клеми акумуляторної батареї кріпиться головний запобіжник високої потужності.
