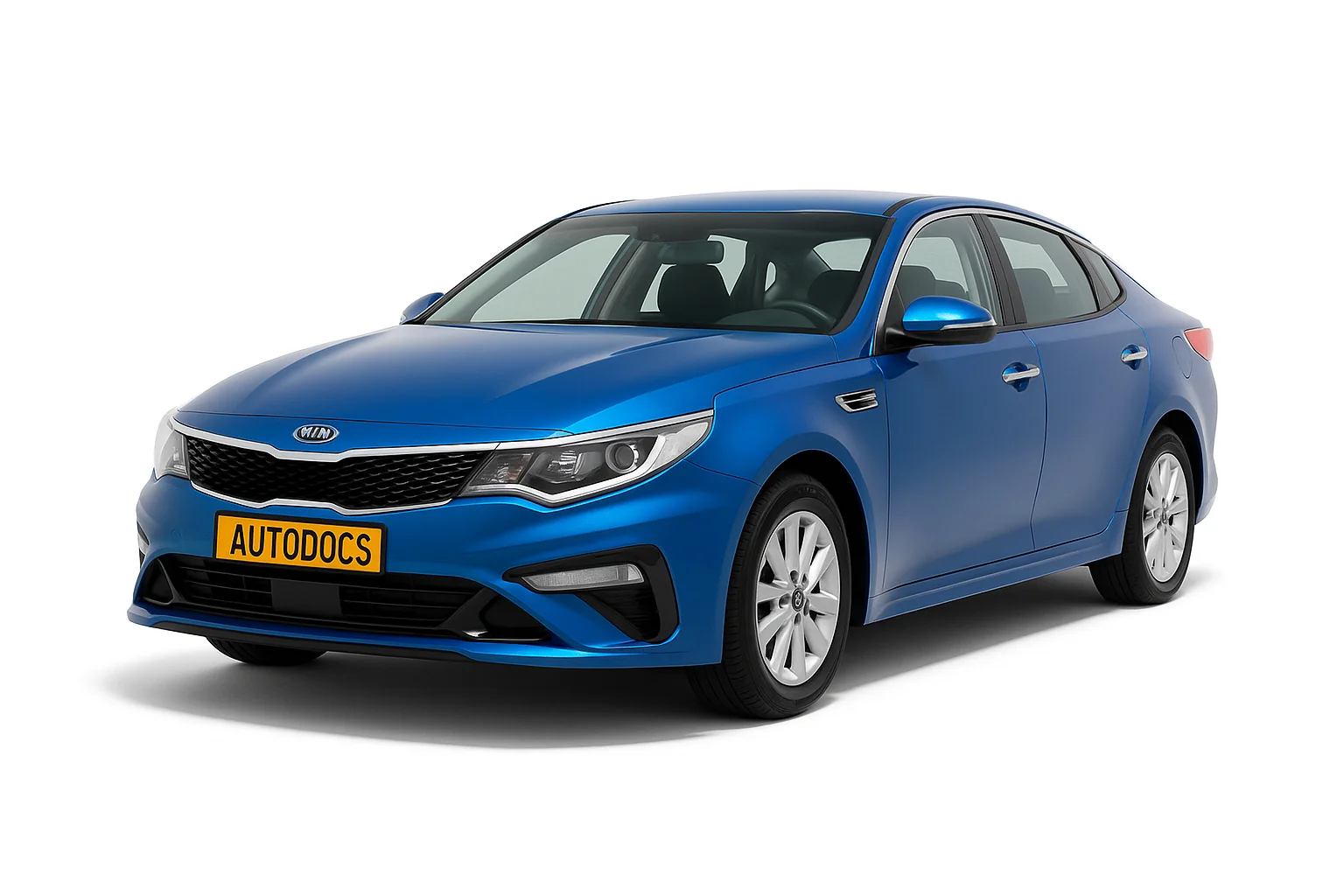

Kia Optima 4 го покоління випускався у 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках. За цей час автомобіль пройшов рестайлінг. У даній публікації ви знайдете опис запобіжників та реле Кіа Оптима 4 покоління зі схемами блоків, фотографіями та місцями розташування. Покажемо запобіжник прикурювача. А на завершення запропонуємо для скачування повний посібник з ремонту та обслуговування.
Призначення запобіжників та реле в блоках Вашого Кіа Оптиму 4 може відрізнятись від представленого та залежить від року випуску, рівня оснащення та регіону постачання. Звіряйте позначення зі своїми схемами на звороті захисної кришки.
Зміст
Блок у салоні
Знаходиться на панелі приладів, з боку водія, за захисною кришкою.
Схема
Опис
| Модуль 7 | 10А Блок кругового огляду, модуль керування вентиляцією передніх сидінь, модуль керування підігрівом передніх сидінь, модуль керування підігрівом задніх сидінь |
| Модуль 5 | 10А Блок керування кондиціонером, електро хроматичне дзеркало, вимикач протиударної нашивки, ліва/ права фара головного світла, модуль автоматичного регулювання кута нахилу фар головного світла, головний блок аудіо/відео та навігації, важіль для відкриття лючка горловини паливного бака кришки багажника, індикатор важеля перемикання передач, модуль IMS водія, модуль IMS водія, датчик рівня оливи (D4FD), перетворювач пост. струму у пост. струм (підсилювач)/(аудіо), модуль управління вентиляцією повітря в передній частині салону, підігрів передніх сидінь підігрівачами задніх сидінь |
| Модуль 6 | 10А BCM, модуль керування інтелектуальним ключем |
| КОНДІ-ЄР | 10А Модуль керування системою кондиціювання, сполучна панель E/R (RLY. 3 - реле вентилятора), іонізатор, сполучна панель дизельного двигуна (RLY. 3/4 - реле обігрівача з позитивним ТКС № 2/3) |
| "START" | 10А [без інтелектуального ключа та IMMO.] Блок реле ICM (реле охоронного пристрою) [з інтелектуальним ключем / IMMO. — A/T, DCT] Перемикач діапазону коробки передач PCM (G4KH/G4KE) [з інтелектуальним ключем / IMMO. — M/T] PCM/ECM (G4ND/D4FD), Модуль керування інтелектуальним ключем, сполучна панель E/R (RLY. 5 – пускове реле) |
| ПОДУШКА БЕЗПЕКИ | 15A Модуль керування системою SRS |
| Модуль 3 | 10А BCM, положення важеля АКПП, перемикач стоп-сигналів, модуль DBL, клавіатура, модуль керування кондиціонером |
| Модуль 4 | 10А Вимикач консолі, лівий/правий радар системи попередження про зіткнення в зоні, що не проглядається, модуль ECS, модуль управління функцією допомоги при паркуванні, модуль інтелектуального круїз-контролю, модуль системи запобігання лобовому зіткненню FCA, модуль системи утримання смуги, датчик зчеплення |
| Лампа салону | 10А Лампи освітлення салону та лампа багажного відділення |
| ЕЛЕКТРОПІДСИЛЮВАЧ КЕРМА | 7,5А Модуль MDPS (колонна/стійка), датчик кута повороту рульового колеса |
| IG1 | 25А Блок ПП (запобіжник – GLOW, TCU2, ABS3, VACUUM PUMP2, ECU3) |
| Модуль 9 | 10А Модуль іммобілайзера, модуль керування інтелектуальним ключем |
| WASHER | 15А Багато функціональний перемикач (перемикач уповільненого режиму склоочисника та скло омивача) |
| Модуль 8 | 10А Модуль керування кондиціонером, дверний модуль водія / пасажира |
| CLUSTER | Комбінація приладів (IG1) |
| МУЛЬТІ-А | 15А Головний пристрій аудіо, аудіо / відео та навігації, низьковольтний перетворювач пост. струму у пост. струм (аудіо) |
| HTD STRG | 15А BCM (рульове колесо з підігрівом) |
| Модуль 1 | 10А Вимикач консолі, електромагніт ключа, дверний модуль водія/пасажира |
| БЛОКУВАННЯ ДВЕРЕЙ | 20А Реле дверного замка, реле розблокування дверей, блок реле ICM (реле взаємного блокування) |
| MEMORY 2 | 10А Модуль керування сигнальним гудком, ультразвуковий датчик захисту від проникнення |
| ІНТ. КЛЮЧ | 15А Модуль управління інтелектуальним ключем |
| ІНД. ПОДУШКА БЕЗ-СТІ | 10А Комбінація приладів (живлення індикатора подушки безпеки) |
| БАГАЖНИК | Реле кришки багажника, вимикач відкриття лючка горловини паливного бака та багажника, двигун відкриття кришки багажника, блок реле ICM (реле відкриття лючка горловини паливного бака) |
| ЛЮК У ДАХУ 2 | 20А Модуль керування люком у даху (ролик) |
| ПАМ'ЯТЬ 1 | 10А Комбінація приладів, модуль керування системою кондиціювання, діагностичний роз'єм, BCM, бездротова зарядка, модуль IMS водія, датчик дощу, блок реле ICM (реле складання/розкладання зовнішніх дзеркал), індикатор безпеки, автоматичний датчик освітленості та фотодатчик, дверний модуль водія/пасажира |
| ПРОТИ. ФАРА, ЗАДН. | 10А Блок реле ICM (реле задньої протитуманної фари) |
| ОБОГР. СИДЕННЯ, ЗАДН. | 25А Модуль керування підігрівачами задніх сидінь |
| ЛЮК У ДАХУ 1 | 20А Модуль управління люком у даху (скло) |
| ОБОГРІВ. СИДЕННЯ, ПРОВ. | 25А Модуль керування вентиляцією передніх сидінь, модуль керування підігрівачами передніх сидінь |
| СИСТЕМА ECS | 15А Модуль ECS |
| MODULE 2 | 10А Головний пристрій аудіо, аудіо/відео та навігації, клавіатура, блок кругового огляду, підсилювач, перетворювач пост. струму у пост. струм (підсилювач), перетворювач пост. струму у пост. струм (аудіо), перемикач електричного зовнішнього дзеркала, модуль керування бортовою електронікою BCM, бездротовий зарядний пристрій, задній зарядний пристрій USB, модуль екстреного виклику MTS, сполучна панель E/R (RLY. 7 – реле розетки) |
| ПР. ЕЛ. СКЛОПІД. | Реле правого електросклопідйомника, модуль заднього лівого електричного склопідйомника, перемикач заднього лівого електричного склопідйомника, головний вимикач електро склопідйомника, [LHD] запобіжний модуль електричного склопідйомника пасажирських дверей [RHD] запобіжний модуль електричного склопідйомника водійських дверей |
| P/SEAT PASS | 25А Ручний перемикач сидіння пасажира, модуль реле входу, кінцевий вимикач відкинутої спинки пасажирського сидіння |
| ЗУСИЛ. | 25А Підсилювач (JBL/MOBIS), перетворювач пост. струму у пост. струм (підсилювач) |
| BRAKE SWITCH |
10А Перемикач стоп-сигналів, модуль іммобілайзера, модуль керування інтелектуальним ключем, перемикач кнопки запуску/зупинки |
| P/WDW LH |
25А Реле лівого електросклопідйомника, модуль заднього правого електричного склопідйомника, перемикач заднього правого електричного склопідйомника, головний вимикач електро склопідйомника, [LHD] запобіжний модуль електричного склопідйомника водійських дверей [RHD] запобіжний модуль електричного склопідйомника пасажирських дверей |
| P/SEAT DRV | 30А Ручний перемикач сидіння водія, модуль IMS водія |
| POWER OUTLET | 20А Прикурювач, Розетки |
Запобіжники, що відповідають за прикурювачі та USB розетки, позначені як POWER OUTLET.
Блоки під капотом
Основний блок
Розташований у лівій частині моторного відсіку.
Приклад схеми
Позначення
Розшифровка
| MDPS1 | 80А Блок MDPS (колонного типу) |
| COOLING FAN 2 |
60А [G4KH / G4FJ] Реле охолоджуючого вентилятора 1, реле охолоджуючого вентилятора 2 |
| COOLING FAN 1 |
50А [G4KJ] Реле вентилятора, що охолоджує 1 |
| B+ 3 | 50А Інтелектуальна сполучна панель (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| REAR HEATED |
50А Заднє реле з підігрівом |
| DCT1 | 40А [G4FJ-DCT] TCM |
| BLOWER | 40А Реле нагнітача |
| POWER OUTLET 1 |
40А Реле розетки живлення |
| IG2 | 30А [W/O Smart Key] Пускове реле, Замок запалювання, [З розумним ключем] Пускове реле, блок друкованих плат (реле IG2) |
| MDPS 2 | 100А Блок MDPS (Стійка) |
| B+1 | 60А Інтелектуальний з'єднувальний блок (запобіжник – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, TRUNK) |
| B+5 | 60А Блок друкованих плат (реле управління двигуном, запобіжник – TCU1, ECU2, FUEL PUMP, HORN, WIPER1) |
| B+2 | 60А Інтелектуальний розподільчий блок (IPS 1, IPS 4, Запобіжник – AMP, S/HEATER FRT) |
| ABS1 | 40А Модуль керування системою ESC |
| IG1 | 40А Замок запалювання [W/O Smart Key], [З розумним ключем] Блок друкованих плат (реле IG1/ACC) |
| DCT 2 | 40А [G4FJ-DCT] TCM |
| ABS 2 | 30А Модуль керування системою ESC, універсальний діагностичний роз'єм |
| B+4 | 40А Інтелектуальний розподільчий блок (запобіжник пристрою автоматичного відключення струму витоку – ВНУТРІШНЯ ЛАМПА, ПАМ'ЯТЬ 1, МУЛЬТИМЕДІА, Запобіжник – БЛОКУВАННЯ ДВЕРІ, МОДУЛЬ 1, РОЗУМНИЙ КЛЮЧ, ВИМКНУЧ ГАЛЬМА) |
| E-CVVT 1 | 40А E-CVVT Реле |
| VACUUM PUMP 1 |
20А Вакуумний насос |
| DEICER | 20А RLY. 10 (реле проти об'єднувача) |
| AMS | 10А Датчик акк батареї |
| E-CVVT 2 | 20А PCM |
| A/CON | 10А Модуль керування кондиціонером |
| E-CVVT 3 | 20А PCM |
| HEATED MIRROR |
10А Модуль керування кондиціонером, зовнішнє дзеркало водія/пасажира з електроприводом |
| WIPER 2 | 10А BCM, PCM/ECM |
| H/LAMP HI | 20А Фара далекого світла (реле) |
| FUEL PUMP | 20А Реле паливного насосу |
| ECU 1 | 20А PCM/ECM |
| SENSORS 2 | 10А З'єднувальний блок E/R (реле паливного насоса, реле охолоджуючого вентилятора 1/2), [G4KJ] Масляний регулюючий клапан (випускний), електромагнітний клапан керування продуванням, електромагнітний клапан зі змінною витратою повітря, клапан CanisterClose |
| TCU 2 | 15А Перемикач КПП, TCM |
| ABS 3 | 10А Модуль ESC, багатоцільовий контрольний роз'єм |
| POWER OUTLET 3 |
20А Задня розетка |
| B/UP LAMP | 10А PCM/TCM, Перемикач КПП, Аудіо, Електрохромне дзеркало, Задній комбінований ліхтар (IN) LH/RH |
| SENSOR 1 | 15А Датчик кисню (вгору/вниз) |
| IGN COIL | 20А Котушка запалювання №1/№2/№3/№4 |
| ECU 2 | 10А PCM/ECM |
| TCU 1 | 10А PCM/TCM |
| VACUUM PUMP 2 |
10А Вакуумний насос, вакуумний вимикач |
| ECU 2 | 10А PCM/ECM |
| POWER OUTLET 2 |
20А Передня розетка №1 |
| HORN | 20А Реле сигналу, Реле ICM (реле охоронної сигналізації) |
| WIPER 1 | 30А Реле склоочисника |
Додатковий блок
Встановлюється на автомобілі із дизельним двигунами.
Схема
Призначення
- 80А - Свічки розжарювання (Блок реле розігріву)
- 40А – Обігрівач паливного фільтра (реле)
- PTC HEATER – додатковий обігрівач
Головний запобіжник
Головний запобіжник знаходиться на плюсовій клемі акумуляторної батареї і виконаний у вигляді плавкої вставки високої потужності.
Не підходять схеми? Вивчіть опис для 3 го покоління.
