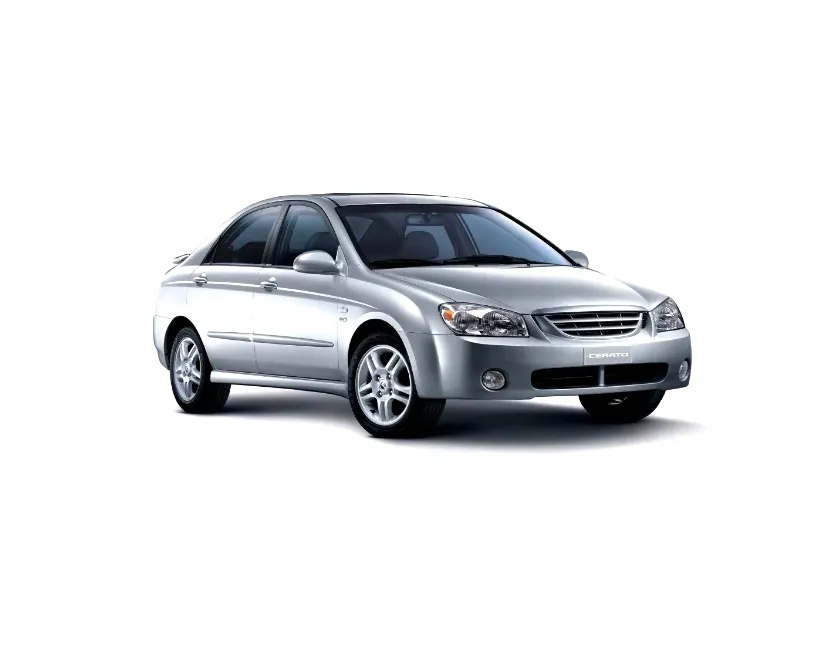

Kia Cerato 1 го покоління був представлений у 2003 році. Випускався в 2004, 2005, 2006, 2007, 2008 і 2009 роках і поставлявся по всьому світу з кузовами седан і хечтбек. У США відомий під назвою Kia Forte. У цій публікації ми покажемо опис запобіжників та реле Кіа Церато 1-го покоління зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.

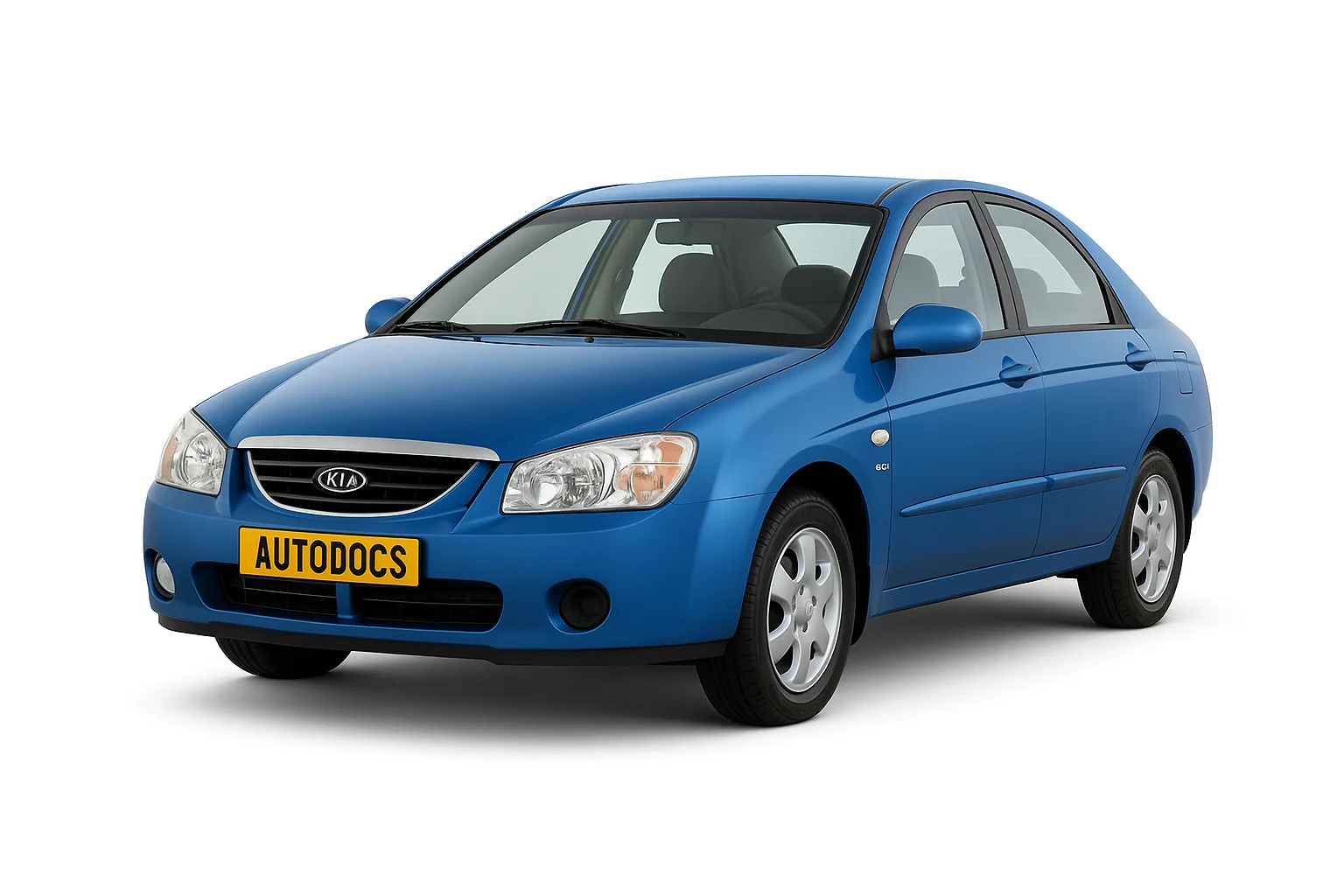

kia cerato 1

Призначення запобіжників та реле може відрізнятись від представленого. Звіряйте призначення зі своєю схемою на звороті захисної кришки.

Чи не підходить покоління Кіа Церато?

[опис для 2-го покоління]

[опис для 3-го покоління]

Блок у салоні

Знаходиться під панеллю приладів із боку водія за захисною кришкою.

Блок у салоні

Фото – приклад

Фотографія блоку в салоні

Схема

Схема блоку у салоні

Опис запобіжників

START 10А Двигун стартера
SRF/D LOCK 20А Дах, Замикання дверей
RR FOG 10А Задній протитуманний ліхтар
HAZARD 10А Аварійна сигналізація
A/CON 10А Система кондиціювання повітря
CLUSTER 10А BCM, панель приладів (IND.), модуль керування кондиціонером
RKE 10А Доступ на відстані без ключів
S/HTR 20А Обігрів сидінь
C/ LIGHTER 15А Прикурювач
A/BAG 15А Подушки безпеки
R/WIPER 15А Задній склоочисник
AUDIO 10А Система аудіо пристроїв
ABS 10А Анти – блокувальна система АБС
POWER 15А Розетка живлення
ROOM 15А Плафон салону
IGN 10А Запалювання
ECU 10А Блок керування двигуном
TAIL RH 10А Заднє світло (праве)
T/SIG 10А Ліхтар покажчика повороту
RR/HTR 30А Обігрівач заднього скла
P/ WDW LH 25А Скло підйомник (лівий)
HTD/MIRR 10А Нагрівач зовнішнього дзеркала заднього виду
P/WDW RH 25А Скло підйомник (праве)
TAIL LH 10А Заднє світло (ліве)

Запобіжник прикурювача позначений як C/LIGHTER і знаходиться всередині блоку на 15А.

Призначення реле

RR/HTR R1 Реле обігрівача заднього скла
RESISTOR R2 Резистор
P/WDW R3 Реле електро підйомника скла
ACC/PWR R4 Допоміжне обладнання/ Реле розетки електроживлення
TAIL R5 Реле заднього світла

Блоки під капотом

Основний блок

Він розташований у лівій частині під захисною кришкою.

Фото приклад блоку під капотом кіа церато 1

Приклад схеми зі зворотного боку кришки

Схема блоку під капотом

Позначення

ECU1 10A Блок керування двигуном
STOP 15A Стоп-сигнал
F/WIPER 20A Передній склоочисник
R/FOG 10A Задній протитуманний ліхтар
F/FOG 15A Передні протитуманні фари
LO FHDLP 15A Ближнє світло фар
HI HDLP 15A Далеке світло фар
A/CON 10A Система кондиціонера
F/PUMP 15A Паливний насос
T/OPEN 10A Відкривання кришки багажника
SAFTY P/WINDOW 20A Модуль захисту скло підйомника
HORN 10A Звуковий сигнал
INJ 15A Інжектор
SNSR 10A Сенсор кисню
ECU2 30A Блок керування двигуном
SPARE Запасний запобіжник
ABS 30A Антиблокувальна система
BLOWER 30A Вентилятор
IGN 30A Замок запалювання
RAD 30/40A Вентилятор радіатора
COND 20A Реле вентилятора конденсатора
ALT 120/140A Генератор
Реле
ATM Блок управління автоматичною коробкою передач
WIPER Реле склоочисника
F/FOG Реле передніх протитуманних фар
LO HDLP Реле фари (ближнє світло)
HI HDLP Реле фари (дальнє світло)
A/CON Реле кондиціонера
F/PUMP Реле паливного насосу
DRL Реле ліхтарів для світлого часу доби
COND2 Реле вентилятора конденсатора
HORN Реле звукового сигналу
MAIN Головне реле
START Реле стартера
RAD Реле вентилятора радіатора
COND Реле вентилятора конденсатора

Додатковий блок

Використовується переважно для кіа церато 1-го покоління з дизельними двигунами.

Додатковий блок

Розшифрування запобіжників

F/HEATER 30А Нагрівач паливного фільтра
HEATER 3 40А Нагрівач 3 з позитивним температурним коефіцієнтом
HEATER 2 40А Нагрівач 2 з позитивним температурним коефіцієнтом
GLOW 60А Свічка передпускового підігріву
HEATER 1 40А Нагрівач 1 з позитивним температурним коефіцієнтом
