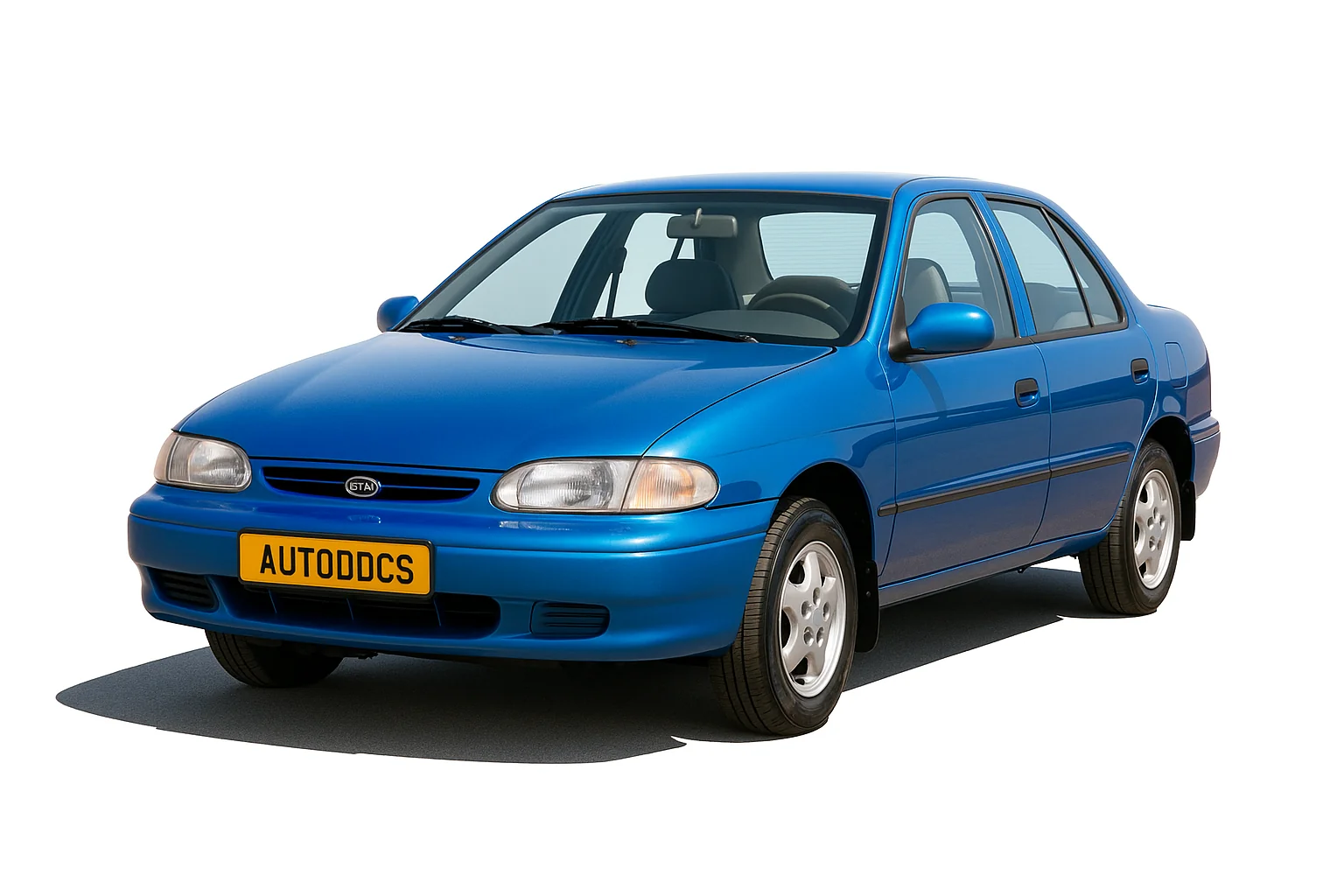

Kia Sephia вироблялась в 1993, 1994, 1995, 1996, 1997, 1998, 1999 і 2000 році. Після цього модель пройшла модернізацію і оновлена версія продавалася у 2001, 2002 та 2003 роках. Деякі називають її Kia Sephia 2. Дана модель також відома під назвою Kia Spectra. У даній публікації ви знайдете опис запобіжників і реле Кіа Сефія зі схемами блоків та місцями їх розташування. Покажемо запобіжник, що відповідає за прикурювач.
Актуальні схеми Вашої моделі будуть нанесені на кришку блоку. Звіряйте призначення.
Блок під капотом
Він знаходиться поруч із акумуляторною батареєю.
Варіант 1
Схема
Опис
| FUEL INJ | 30А Система контролю вихлопних газів |
| HEAD | 30А Фари |
| MAIN | 80А Захист всіх ланцюгів (Головний) |
| BTN | 40А Аварійна сигналізація, салон, двері, замки, стоп-сигнали, задній комбінований ліхтар |
| COOLING FAN | 30А Вентилятор охолодження |
| START | 10А Стартер |
| AIRCON | 30А Додатковий вентилятор |
| ABS | 40A Система АБС |
| EGI MAIN | Головне реле запалювання |
Варіант 2
Схема
Призначення
| 1 | IGN 1:20A (Замок запалювання) |
| 2 | ABS: 30A (АБС) |
| 3 | TNS: 30A (Здійснює автоматичне підключення до вторинних запобіжників TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А) |
| 4 | IGN 2: 30A (Замок запалювання, реле стартера) |
| 5 | START: 20А Стартер |
| 6 | 30А. Харчування запобіжників 15 та 20 |
| 7 | COOL/FAN: 20A Вент. Радіатора |
| 8 | COND/FAN: 20A Вент. Кондиціонер |
| 9 | STARTER: 10/15A Стартер |
| 10 | BLOWER: 25A Вентилятор обігрівача |
| 11 | SR/ACC: 10A Кондиціонер |
| 12 | RR FOG: 10A Задні протитуманні ліхтарі |
| 13 | HAZARD: 15A Аварійно – світлова сигналізація |
| 14 | D/LOCK: 25A Центральний замок дверей |
| 15 | ABS: 30A АБС |
| 16 | SUNROOF: 15A Люк |
| 17 | P/W RH: 20A Праві електричні скло підйомники |
| 18 | P/W LH: 20A Ліві електричні скло підйомники |
| 19 | RR WIPER: 15A Скло очищувач - задній |
| 20 | IGN 2: 20A Замок запалювання, реле стартера |
| 21 | HEAD: 25A Головні фари |
| 22 | IG COIL: 15A Котушка запалювання |
| 23 | OBD – II: 10A Діагностичний роз'єм |
| 24 | DEFOG: 20A Обігрівач скла |
| 25 | OX SEN D: 10A Задній датчик кисню |
| 26 | OX SEN U: 10A Передній датчик кисню |
| 27 | FUEL PUMP: 10A Паливний насос |
| 28 | INJECTOR: 10A Інжектор |
| 29 | A/CON: 10A Кондиціонер |
| 30 | BTN: 30A Стоп-сигнали, Аварійна сигналізація, Освітлення салону, Центральний замок |
| 31 | 10А Автоматичне увімкнення світла |
| 32 | FRT FOG: 15A Протитуманні фари, передні |
| 33 | TAIL RH: 10A Габаритний ліхтар - задній правий |
| 34 | TAIL LH: 10A Габаритний ліхтар - задній лівий |
| 35 | HEAD LOW: 15A Близький Фара |
| 36 | HEAD HI: 15A Фара дальня |
| 37 | HORN: 15A Реле звукового сигналу |
| 41 45 | SPARES: 10A, 15A, 20A, 30A (запасний) |
| 50 | DEFOG Протитуманні фари |
| 51 | FUEL PUMP Паливний насос |
| 52 | HORN звуковий сигнал |
| 53 | AIR COND кондиціонер |
| 54 | EGI MAINAMP Головне реле запалювання |
| 55 | HEADLAMP Фари головного світла, підсвічування приладів та органів управління |
| 56 | TNS Здійснює автоматичне підключення до вторинних запобіжників TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| 60 | P/WINDOWS Реле електро скло підйомників |
| 61 | BLOWER Реле опалення та кондиціонера |
| 63 | COOLING FAN Реле вентилятор радіатора |
| 64 | CONDENSOR FAN Реле вент. кондиціонера |
| 75 | FUSE PULLER – Пінцет |
Блок у салоні
Розташований під панеллю, на лівій стійці, біля важеля відкриття капотом. Закрито захисною кришкою.
Варіант 1
Фото – схема
Позначення
| TAIL | 10А Номерний знак, передній комбінований ліхтар |
| FOG | 15А Протитуманні фари |
| AUDIO | 15А Аудіосистема, прикурювач, дистанційне керування зовнішніми дзеркалами, сервопривід антени |
| DOORLOOK | 30А Автоматичні дверні замки, дверні замки |
| ROOM | 10А Освітлення салону та місцеве, годинник, освітлення багажника |
| HAZARD | 10А Аварійна сигналізація |
| ENG | 10А Двигун |
| METER | 15А Приладова панель, сигнали повороту |
| Rr. DEF | 20А Обігрівач заднього вікна |
| WILPER | 20А Склоочисник та омивач вітрового скла |
| HEATER | 20А Двигун обігрівача |
| POWER WINDOW | 30А Сервопривід шибок |
| Rr. WIPER | 10А Склоочисник та омивач заднього вікна |
Варіант 2
Схема
Розшифровка
| A/BAG | 10A Надувна подушка безпеки |
| TURN LAMP | 10A Лампа вказівника повороту |
| METER | 10A Комбінація приладів, лампа заднього ходу, попереджувальний звуковий сигнал |
| ILLUMI | 10A Підсвічування вимикача |
| POWER SOCKET | 15A Лампа багажного відсіку, розетка електроживлення |
| HAZARD | 15A Лампа аварійної сигналізації |
| STOP | 15A Лампа стоп-сигналу, АБС |
| TAIL (RH) | 10A Лампа габаритного світла (права задня/ліва передня), підсвічування вимикача |
| TAIL (LH) | 10A Лампа габаритного світла (ліва задня/ права передня) |
| CIGAR | 15A Прикурювач |
| AUDIO | 10A Аудіосистема, електропривод дзеркала заднього виду, годинник |
| WIPER (FRT) | 15А Скло очисник, омивач (передній), люк |
| WIPER (RR) | 15А Скло очисник (задній). Омивач (задній) |
| WARMER | 15А Обігрів переднього сидіння |
| MIRROR DEF | 10А Обігрівач зовнішнього дзеркала заднього виду |
| START | 10А Блок керування двигуном, блок ЕСАТ (керована підвіска з електронним керуванням) |
Запобіжник прикурювача позначений як CIGAR на 15А.
