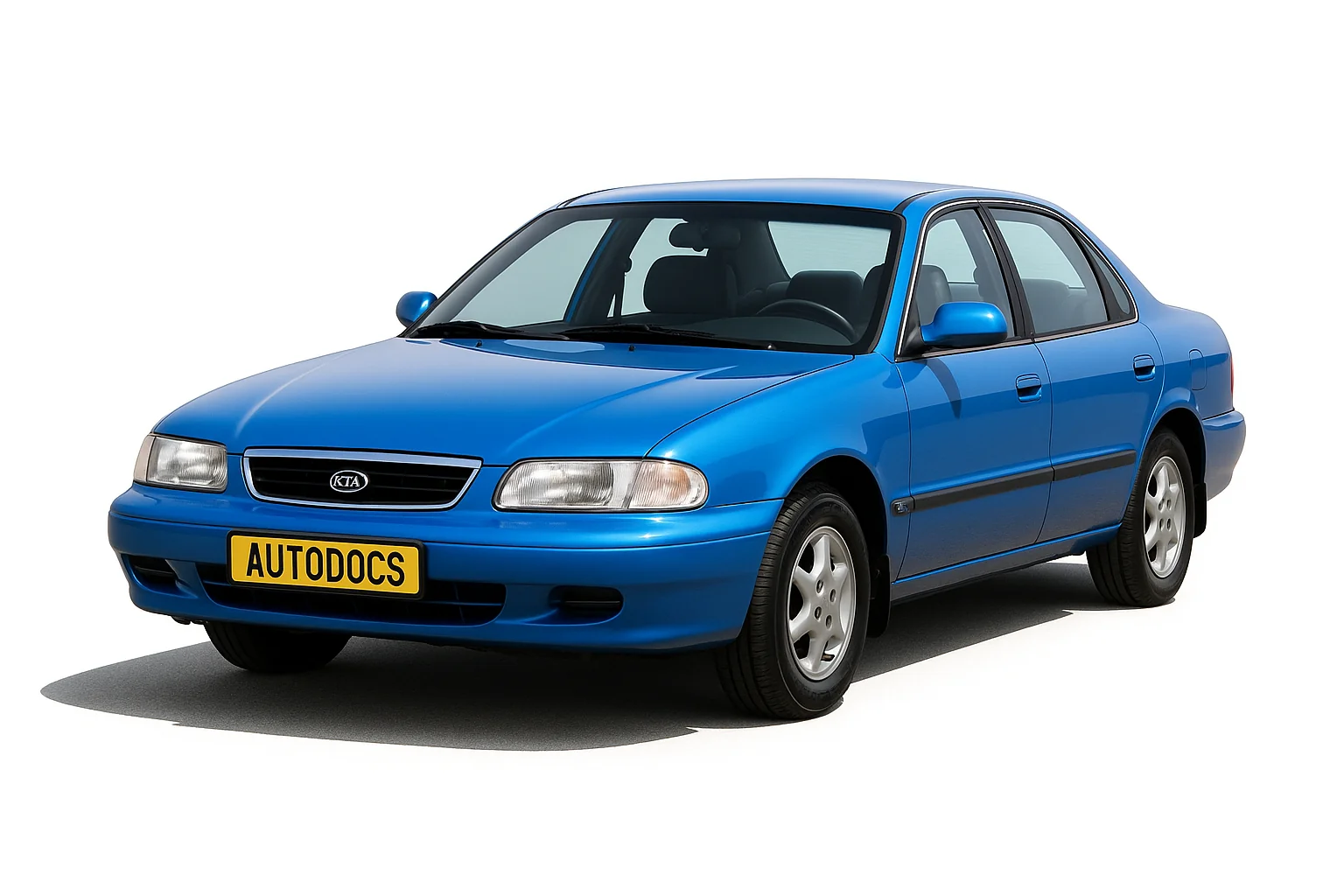

Kia Clarus (Kia Credos) – автомобіль середнього класу, що випускався в 1995, 1996, 1997, 1998, 1999, 2000 та 2001 роках з кузовами седан та комбі переважно з бензиновими двигунами. У цьому записі ми покажемо опис запобіжників та реле Кіа Кларус зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Блок у салоні
Він знаходиться зліва, під панеллю приладів, за захисною кришкою.
Актуальне призначення для вашої моделі буде нанесене на зворотний бік захисної кришки.
Схема
Опис
|
1
|
30А привід склопідйомників |
|
2
|
10А радіоприймач |
|
3
|
20А прикурювач |
|
4
|
15А двигун |
|
5
|
10А паливний насос |
|
6
|
15А вимірювальні прилади |
|
7
|
20А склоочисник |
|
8
|
15А габаритні ліхтарі |
|
9
|
10А подушка безпеки |
|
10
|
15А верхній люк |
|
11
|
15А кондиціонер |
|
12
|
15А протитуманні фари |
|
13
|
15А лампа попередження |
|
14
|
30А замки дверей |
|
15
|
15А лампи салону |
|
16
|
30А (привід сидіння) |
|
17
|
20А стоп-сигнал |
|
18
|
15А привід замку багажника |
|
19
|
15А лампи покажчика повороту |
|
20
|
15А запасний |
|
21
|
30А обігрівач заднього скла |
За прикурювач відповідає запобіжник номер 3 на 20А.
Блок під капотом
Розташовується у лівій частині моторного відсіку, під захисною кришкою.
Схема
Призначення
|
1
|
80А головний |
|
2
|
20А фари |
|
3
|
Резерв |
|
4
|
20А інжектор |
|
5
|
Реле фар |
|
6
|
Реле вентилятора конденсатора |
|
7
|
Реле вентилятора охолодження |
|
8
|
50А запалювання |
|
9
|
20А ABS |
|
10
|
30А кондиціонер |
|
11
|
30А вентилятор охолодження |
|
12
|
обігрівач |
|
13
|
60А батарея |
|
14
|
Реле кондиціонера |
|
15
|
Головне реле |
|
16
|
15А головне реле |
|
17
|
20А ABS |
|
18
|
10А двигун |
|
19
|
10А задні протитуманні ліхтарі |
|
20
|
Реле звукового сигналу |
|
21
|
Реле протитуманних фар |
|
22
|
Мале реле |
|
23
|
Реле паливного насосу |
