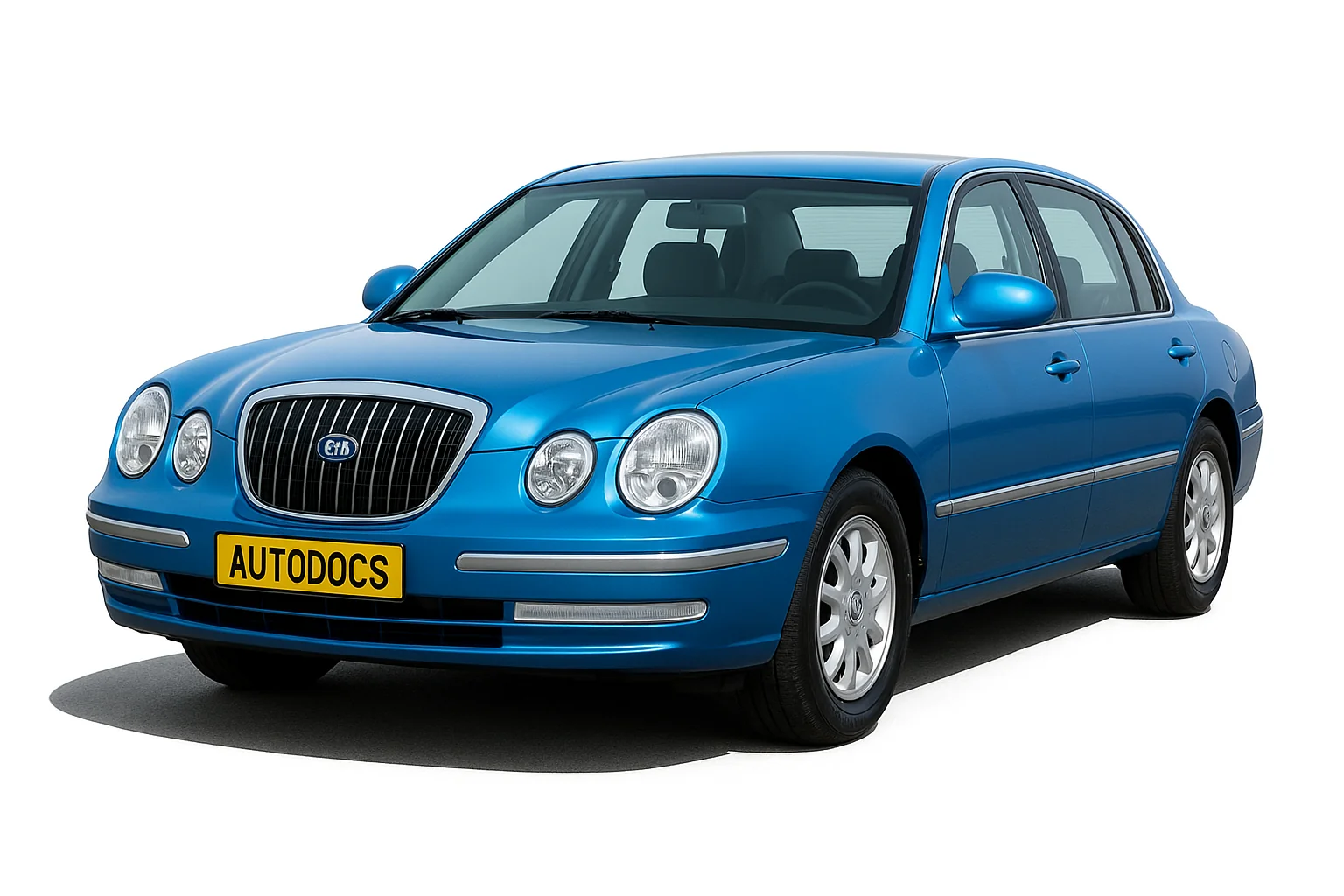

Kia Opirus седан вищого класу, що випускався в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 і 2011 році з бензиновими двигунами 3,5 і 3 . За цей час автомобіль пройшов рестайлінг. У цій публікації ми покажемо опис запобіжників та реле Кіа Опірус зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Призначення елементів у блоках може відрізнятись від показаного. Звіряйте призначення зі своєю схемою на звороті захисної кришки.
Блок у салоні
Знаходиться під панеллю з боку водія за захисною кришкою.
Світлина
Схема
Опис
| B/ALARM | 10А Сигналізація |
| A/BAG | 15А Повітряні подушки |
| C/ LIGHTER | 20А Прикурювач |
| SA/ VARMER | 10А Обігрів сидінь |
| PM/DW (RH) | 20А Вікна (праве) |
| P/HANDLE | 15А Підсилювач рульового керування |
| T/SIG LP | 15А Ліхтар покажчика повороту |
| HTD GLASS | 30А Обігрів дзеркал |
| TRUNK OPEN | 15А Відкривання кришки багажника |
| CLUSTER | 10А Блок |
| A/BAG IND | 10А Покажчик повітряної подушки |
| P/OUTLET | 25А Електрична розетка |
| LAN UNIT | 10А Пристрій лан |
| CURTAIN (RR) | 15А Електричні шторки (задні) |
| FOG LP(RR), PIC | 15А Протитуманні фари (задні), Особиста ідентифікаційна карта |
| F/LID OPEN | 15А Підсилювач рульового керування |
| P/SEAT (RR) | 30А Сидіння (задня) |
| B/ ALARM | 10А Сигналізація |
| STOP LP | 15А Стоп-сигнал |
| TRIP COMPUTER | 10А Дорожній комп'ютер |
| B/UP LP | 10А Внутрішнє світло |
| AV | 10А Система АВ |
| H/LP | 10А Фари |
| A/CON | 10А Система кондиціонера |
| P/WDW(LH) | 20А Склопідйомник (лівий) |
| TAIL LP(RH) | 10А Заднє світло (праве) |
| BACK WARN’G | 10А Система попередження про наближення до перешкоди під час руху заднім ходом |
| DR LP | 10А Лампа відкриття дверей |
| MIRROR HTD | 15А Нагрівач дзеркала заднього виду |
| ENG SNSR | 10А Сенсор системи керування трансмісією |
| T/REDUCER | 10А Ослаблювач напруги ременя безпеки |
| CLOCK | 10А Годинник |
| WIPER (FR) | 25А Двірник (передній) |
| EPS | 10А Електронний підсилювач керма |
| TAIL LP(LH) | 10А Заднє світло (ліве) |
| ROOM LP | 10А Кімнатна лампа |
| AV, CLOCK | 15А Аудіосистема, Годинник |
| LAN UNIT | 10А Пристрій лан |
| TPMS | 15А |
| H/LP WASHER | 20А Омивач фар |
| SHUNT CONN | Підсвічування вимикача |
| POWER / CONN | Вмикач напруги |
Запобіжник переднього прикурювача позначений як C/ LIGHTER, а додаткової задньої розетки як P/OUTLET.
Блоки під капотом
Основний блок
Розташований біля лівої стійки.
Схема
Призначення
| 1 FUEL PUMP | 20А Паливний насос |
| 2 H/LP (LO-LH) | 15А Передні фари (нижній-лівий) |
| 3 ABS | 10А Анти-блокувальна система |
| 4 IGN COIL | 15А Спіраль запалювання |
| 5 A/CON COMP | 10А Компресор кондиціювання |
| 6 ATM | 20А Реле пристрою автоматичної коробки передач |
| 7 MAIN | 20А Репі пристрою контролю двигуна |
| 8 02 SNSR | 15А Сенсор кисню |
| 9 EGR | 15А Сенсор системи керування трансмісією |
| 10 HORN | 15А Сигнал |
| 11 TAIL | 20А Заднє світло |
| 12 SUNROOF | 20А Модуль люка |
| 13 P/SEAT (RH) | 20А Пристрій сидіння (правий) |
| 14 FOG LP (FR) | 15А Протитуманні фари (передні) |
| 15 H/LP (HI) | 15А Фари (далекі) |
| 16 SPARE | 30А Запасний запобіжник |
| 17 SPARE | 20А Запасний запобіжник |
| 18 SPARE | 15А Запасний запобіжник |
| 19 SPARE | 10А Запасний запобіжник |
| 20 P/SEAT (LH) | 30А Пристрій сидіння (лівий) |
| 21 AMP | 20А Підсилювач |
| 22 DRL | 15А Фари денного освітлення |
| 23 H/LP (LO-RH) | 15А Фари (ближнє світло) |
| 24 1/Р В+ | 30А Усі електричні системи |
| 25 ECU | 10А Пристрій контролю двигуна |
| 26 INJECTOR | 10А Інжектор |
| 27 ECS | 15А Електронний контроль підвіски |
| 28 DIODE | Діод |
| BLOWER | 40А Вентилятор двигуна |
| IGN 1 | 30А Реле запалювання |
| ABS 2 | 30А Анти блокувальна система гальм |
| ABS 1 | 30А Анти блокувальна система гальм |
| IGN 2 | 30А Тумблер запалювання |
| S/WARM | 30А Обігрів сидінь |
| H/LP (LO-LH) | Реле фар (ближнє світло-ліве) |
| FUEL PUMP | Реле паливного насосу |
| HORN | Реле сигналу |
| START | Реле пуску двигуна |
| A/CON | Репі кондиціювання повітря |
| H/LP (HI) | Реле фар (дальнє світло-ліве) |
| FOG LP (FR) | Репі протитуманних фар (передній) |
| TAIL LP | Реле заднього світла |
| WIPER | Реле двірників |
| A/CON FAN-2 | Реле вентилятора кондиціювання повітря |
| ВАТ | 60А Генератор, Акумуляторна батарея |
| ALT | 15А Генератор |
| COOLING | 60А Вентилятор охолодження |
Додатковий блок
Тут знаходяться переважно реле (реле поворотників та аварійної сигналізації тощо), їх наявність та розташування залежить від рівня комплектації Вашого Кіа Опіріус.
