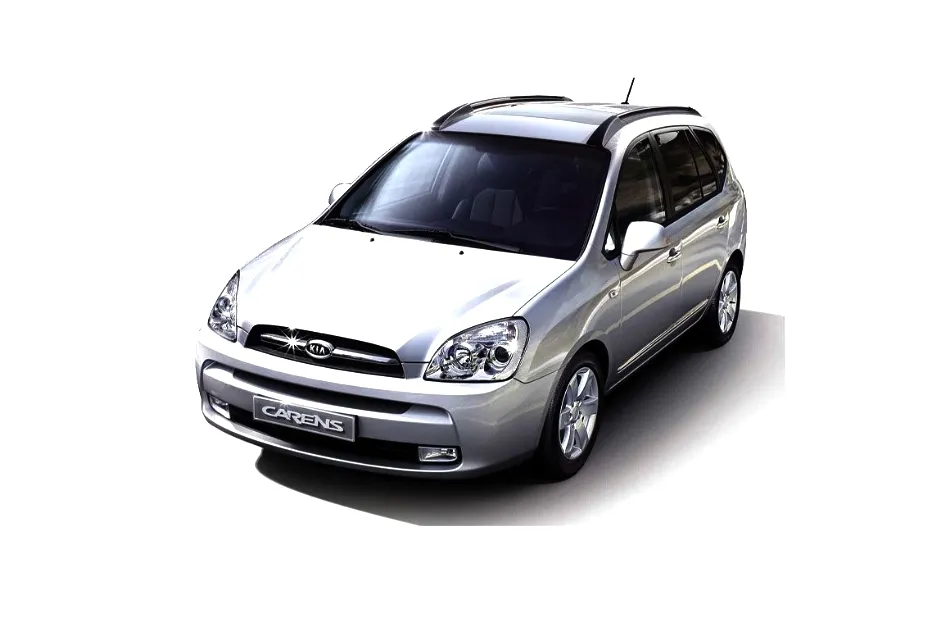

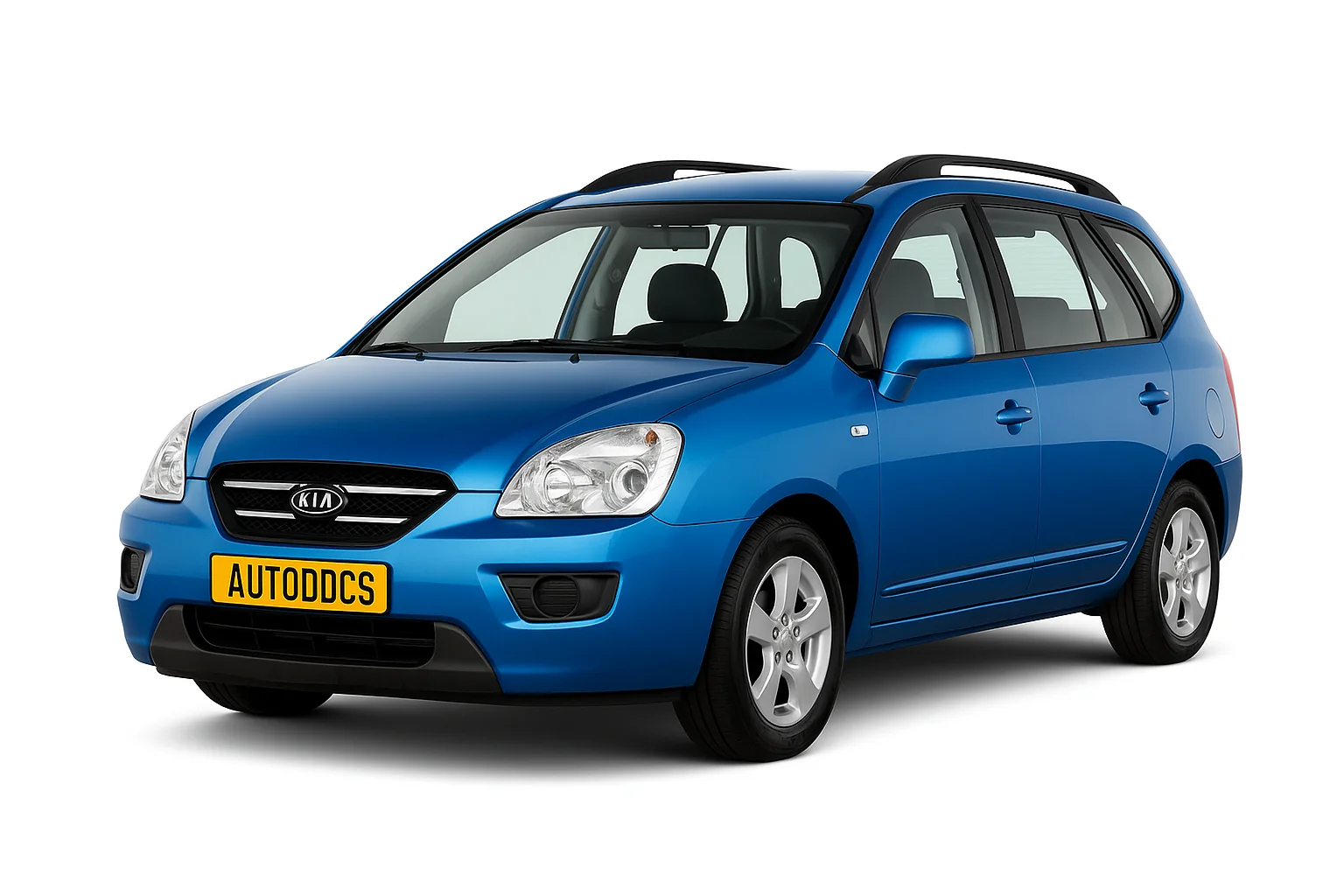

Компактвен Kia Carens 3 го покоління випускався у 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 році та поставлявся по всьому світу. У США також відомий під назвою Rondo. У цій статті ви знайдете опис запобіжників і реле Kia Carens 3-го покоління, місця їх розташування та фото – приклади виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників і реле у блоках може відрізнятися від представленого та залежить від року випуску, рівня оснащення та регіону постачання. Актуальне призначення буде нанесено на зворотний бік захисної кришки. Звіряйте актуальний опис.
Зміст
Блоки у салоні
У салоні Kia Carens 3 знаходяться 2 блоки з запобіжниками та реле.
Блок запобіжників і реле
Цей блок запобіжників і реле знаходиться у лівій задній частині панелі приладів, за захисною кришкою.
| № | A | Опис |
|---|---|---|
| AUDIO | 15 | Аудіосистема |
| MEMORY | 15 | Блок управління кузовними електронними системами (BCM), Годинник з цифровим індикатором, Реле складання дзеркал, Панель приладів, Лампа освітлення салону, Лампа протисонячного козирка, Індикатор положення дверей, Блок управління кондиціонером повітря |
| MIRR HTD | 10 | Електродвигун складання зовнішніх дзеркал та пристрій для очищення запотілого скла, Блок управління кондиціонером повітря |
| A/BAG | 15 | Електронний блок управління системою SRS |
| D/ CLOCK | 10 | Вимикач приводу складання бічних дзеркал заднього виду, Аудіосистема, Блок управління електронними системами кузова (BCM), Годинник з цифровим індикатором, Блок управління системою блокування автоматичної коробки передач |
| W/ DEICER | 15 | Реле пристрою для запобігання запотівання лобового скла |
| CLUSTER | 10 | Панель приладів, резистор попереднього збудження |
| TELL TALE | 10 | Годинник з цифровим індикатором, вимикач PAB |
| C/ LIGHTER | 15 | Прикурювач |
| A/BAG IND | 10 | Панель приладів |
| MODULE -1 | 10 | Система блокування ключа у замку (для автомобілів з автоматичною трансмісією), Датчик кута повороту, Панель управління, Попереджувальний зумер, Сигналізуючий про рух заднім ходом перемикач система стабілізації курсової стійкості (ESP), Блок управління кузовними електронними системами (BCM), Система управління автоматичним включенням освітлення |
| P/ OUTLET FR | 20 | Передня розетка для підключення зовнішніх споживачів |
| SPARE | Запасний запобіжник | |
| T/SIG | 10 | Виключатель аварійної сигналізації |
| RR WIPER | 15 | Електродвигун склоочисника заднього скла, Реле склоочисника заднього скла, Багатофункціональний перемикач |
| H/LP | 10 | Реле фар, Датчик якості повітря, Привід пристрою регулювання фар, Реле нагрівача PTC #1,#2, Реле нагрівача паливного фільтра |
| SPARE | 10 | Запасний запобіжник |
| A/CON | 10 | Блок управління кондиціонером, Реле вентилятора |
| FRTWIPER | 25 | Реле склоочисника, Електродвигун склоочисника, Багатофункціональний перемикач |
| MODULE -2 | 10 | Люк, датчик дощу, Реле підігріву сидінь, Хромоване дзеркало з електроприводом, Блок управління електронними системами кузова (BCM) |
| TAIL -RH | 10 | Права фара, Задній правий комбінований ліхтар, Лампа освітлення номерного знака, Блок управління денними ходовими вогнями, Підсвічування панелі приладів |
| T/GATE OPEN | 15 | Виключатель дверці відсіку паливозаправної горловини, Реле дверей багажного відділення |
| STOP LP | 15 | Виключатель стоп-сигналів |
| TAIL-LH | 10 | Ліва фара, Лівий задній комбінований ліхтар, Реле передньої протитуманної фари |
| FRT FOG | 15 | Реле передньої протитуманної фари |
| START | 10 | Реле охоронної сигналізації, Котушка пускового реле, Виключатель уповільнювача |
| DR/ LOCK | 25 | Реле блокування/розблокування дверей |
| HAZARD | 15 | Виключатель аварійної сигналізації, Реле аварійної сигналізації |
| RR FOG | 15 | Реле задньої протитуманної фари |
| P/ WDW-LH | 25 | Основний виключатель електричних склопідйомників, Виключатель електричного склопідйомника лівої двері |
| ATM LOCK | 10 | Виключатель спортивного режиму, Роз'єм лінії передачі даних, Блок управління кондиціонером повітря, багатофункціональний діагностичний роз'єм |
| P/WDW -RH | 25 | Основний виключатель електричних склопідйомників, Виключатель електричного склопідйомника правої двері |
| SPARE | 30 | Запасний запобіжник |
| SAFETY PWR | 25 | Електродвигун блокування склопідйомників |
| P/SEAT -LH | 30 | Перемикач управління електроприводом сидіння водія |
Запобіжник прикурювача позначений на схемі як C/LIGHTER.
Додатковий блок реле
| № | Позначення |
|---|---|
| 1 | Резерв |
| 2 | Підігрів сидінь |
| 3 | Задня протитуманна фара |
| 4 | Датчик дощу |
| 5 | Складаючі дзеркала |
| 6 | Обігрівач лобового скла |
| 7 | Аварійна сигналізація |
| 8 | Звуковий сигнал протиугінної системи |
| 9 | Протиугінна система |
Блоки під капотом
Головний блок запобіжників і реле
Він розташований поряд з акумуляторною батареєю.
| № | A | Призначення |
|---|---|---|
| I/P B+ 2 | 40 | Розподільча коробка панелі приладів |
| HORN RELAY | Реле звукового сигналу | |
| H/LP LOW RELAY | Реле фар (ближнє світло) | |
| H/LP HI RELAY | Реле фар (дальнє світло) | |
| ABS 2 | 40 | Блок управління системою ABS/ESP |
| DRL | 15 | Блок управління денними ходовими вогнями |
| HORN | 15 | Реле звукового сигналу, Реле звукового сигналу протиугінної сигналізації |
| H/LP LOW | 15 | Реле фар (ближнє світло) |
| F/PUMP | 20 | Реле паливного насоса |
| H/LP HI | 15 | Реле фар (дальнє світло) |
| ECU | 10 | Блок TCM, генератор, Блок ECM |
| ALT ERNATOR | 125 / 150 | Генератор |
| RAD FAN HI RELAY | Реле вентилятора радіатора (високих обертів) | |
| RAD FAN LOW RELAY | Реле вентилятора радіатора (низьких обертів) | |
| F/PUMP RELAY | Реле паливного насоса | |
| ABS 1 | 40 | Блок управління системами ABS/ESP |
| SPARE | 15 | Запасний запобіжник |
| MAIN | 30 | Реле управління двигуном |
| SPARE | Запасний запобіжник | |
| P/AMP | 25 | Підсилювач |
| SPARE | 15 | Запасний запобіжник |
| S /ROOF | 20 | Блок управління люком |
| RAD FAN | 40 | Реле вентилятора радіатора |
| PCU | 10 | Генератор імпульсів, Блок управління двигуном (ECM), Реле вентилятора радіатора, Виключатель стоп-сигналу, датчик присутності води у паливі |
| ABS | 10 | Блок управління ABS/ESP, Багатофункціональний діагностичний роз'єм |
| S/ WARMER | 20 | Реле підігріву сидінь |
| ATM | 20 | Реле управління ATM |
| TAIL | 20 | Реле задніх ліхтарів |
| SPARE | 20 | Запасний запобіжник |
| BACK-UP | 10 | Датчик швидкості автомобіля, Виключатель ліхтаря заднього ходу, Перемикач режимів коробки передач |
| WIPER RELAY | Реле склоочисників | |
| MAIN RELAY | Головне реле | |
| RR HTD | 40 | Реле пристрою для запобігання запотівання заднього скла |
| IGN 1 | 40 | Замок запалювання (ACC, IG1) |
| I/P B+ 1 | 30 | Розподільча коробка панелі приладів |
| ACC SOCKET | 20 | Задня розетка підключення зовнішніх споживачів |
| A/CON | 10 | Реле кондиціонера |
| START RELAY | Реле стартера | |
| ECU-1 | 20 | БЛОК ECM |
| IGN COIL | 20 | Котушка запалювання (для бензинового двигуна) |
| SNSR 3 | 15 | Реле кондиціонера повітря, Форсунка, Лямбда-датчик, Привід турбо нагнітача змінюваної геометрії, Реле вентилятора радіатора |
| BLOWER | 40 | Реле вентилятора |
| ATM CONT RELAY | Реле управління ATM | |
| IGN 2 | 30 | Замок запалювання (IG2, START), Реле стартера |
| A/CON RELAY | Реле кондиціонера | |
| SNSR 2 | 15 | Реле паливного насоса, Датчик кисню, Привід управління рециркуляції відпрацьованих газів (EGR), Реле свічки попереднього прогріву, Реле No1 нагрівача PTC |
| SNSR 1 | 15 | Блок управління іммобілайзером, Датчик положення розподільного вала, Датчик витрати повітря, Контрольний масляний клапан, Електромагнітний клапан управління продувкою накопичувача паливних парів, Привід управління обертами холостого ходу, електронний привід управління подачею палива |
Додатковий блок запобіжників і реле
Використовується лише для дизельних двигунів.
| № | A | Призначення елементів |
|---|---|---|
| 1 | Реле свічок накалювання | |
| 2 | Реле додаткового обігрівача | |
| 3 | Реле додаткового обігрівача | |
| 4 | Реле додаткового обігрівача | |
| 5 | Реле підігрівача паливного фільтра | |
| F1 | 30 | Підігрівач паливного фільтра |
| F2 | 80 | Свічки накалювання |
| F3 | 40 | Додатковий обігрівач |
| F4 | 40 | Додатковий обігрівач |
| F5 | 40 | Додатковий обігрівач |
