Хендай Портер 1 запобіжники та реле

Hyundai Porter 1 го покоління випускався в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 і 2004 переважно в комплектації з тримісною кабіною розташованої над двигуном. У цій статті ви знайдете опис запобіжників та реле Хендай Портер 1 зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.

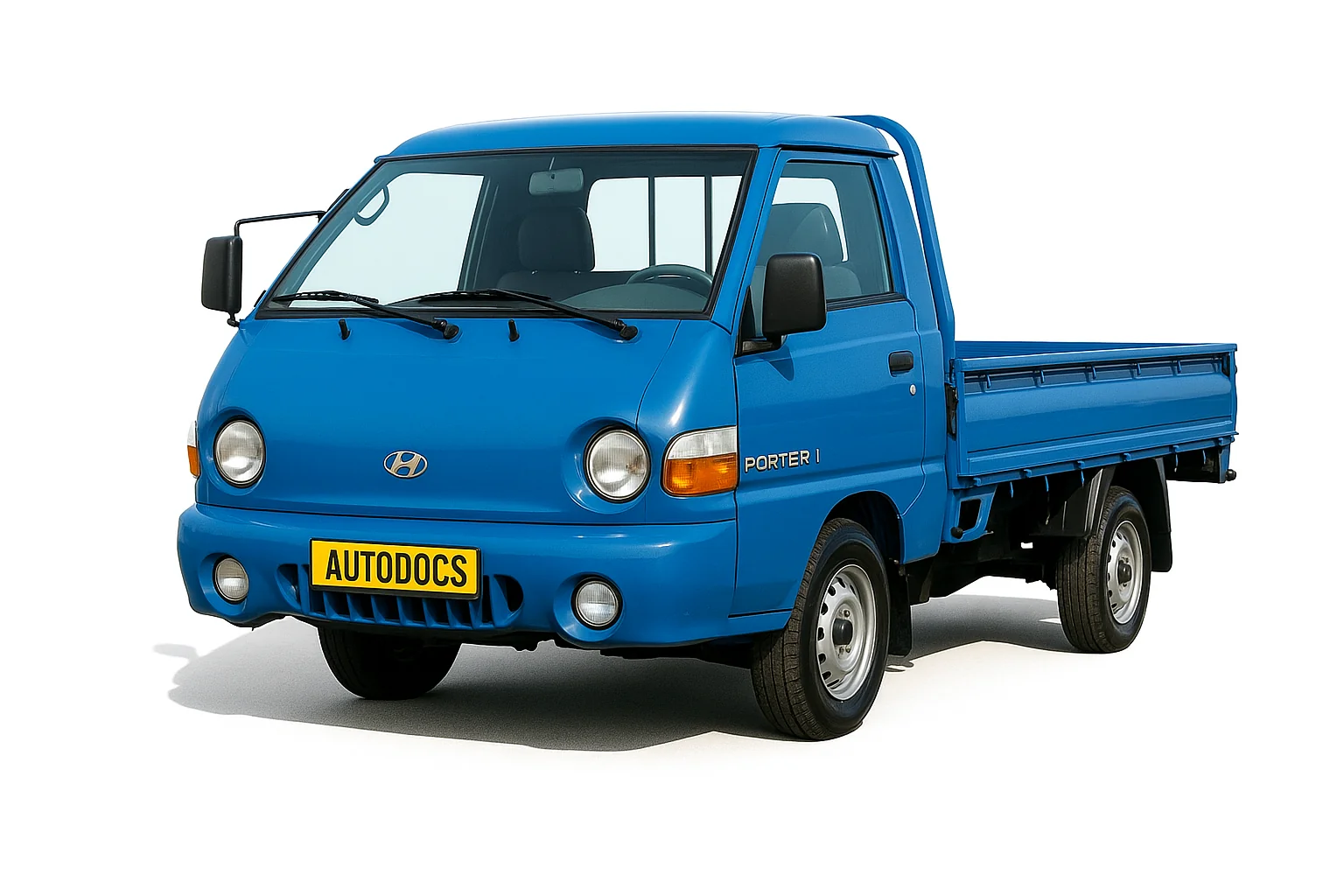

Хендай Портер 1

Виконання блоків та розташування елементів у Вашому Портер 1 може відрізнятись від представленої інформації, звіряйте опис зі своєї технічної документації.

Зміст

Блок у салоні

Головний блок із запобіжниками та реле знаходиться під панеллю з боку водія, там же де і діагностичний роз'єм.

Блок у салоні

Фото – схема

схема блоку в салоні хендай портер 1

Опис запобіжників

1	10А Комбінація приладів, модуль контролю трансмісії, модуль контролю двигуна, реле контролю двигуна, контроль рівня оливи
2	10А Покажчики повороту, фара заднього ходу, АБС
3	10/20А Задня протитуманна фара / АБС
4	30А Нагрівач, фара, склопідйомник, фари денного світла, вентилятор
5	10А Магнітола, годинник
6	15А Прикурювач
7	15А Скло омивача та склоочисник, таймер підсвічування замку запалювання
8	10А Ліва фара
9	10А Права фара
10	10А Ліва задня фара, лампа гальма стоянки та підсвічування номера, реле передньої протитуманної фари
11	10А Підсвічування, права задня фара, лампа гальма стоянки та підсвічування номера
12	15А Передні протитуманні фари
13	10А Аварійна сигналізація
14	10А Звуковий сигнал, стоп-сигнал, задня протитуманна фара, контроль
15	10/15А Нагрівач паливного фільтра / лампа салонного освітлення, годинник, звуковий сигнал
16	10/15А Замок дверей
17	20/30А Скло підйомники, Лівий склопідйомник
17	20А Лівий склопідйомник
18	10/15А Регулювання кондиціонера, Правий склопідйомник
