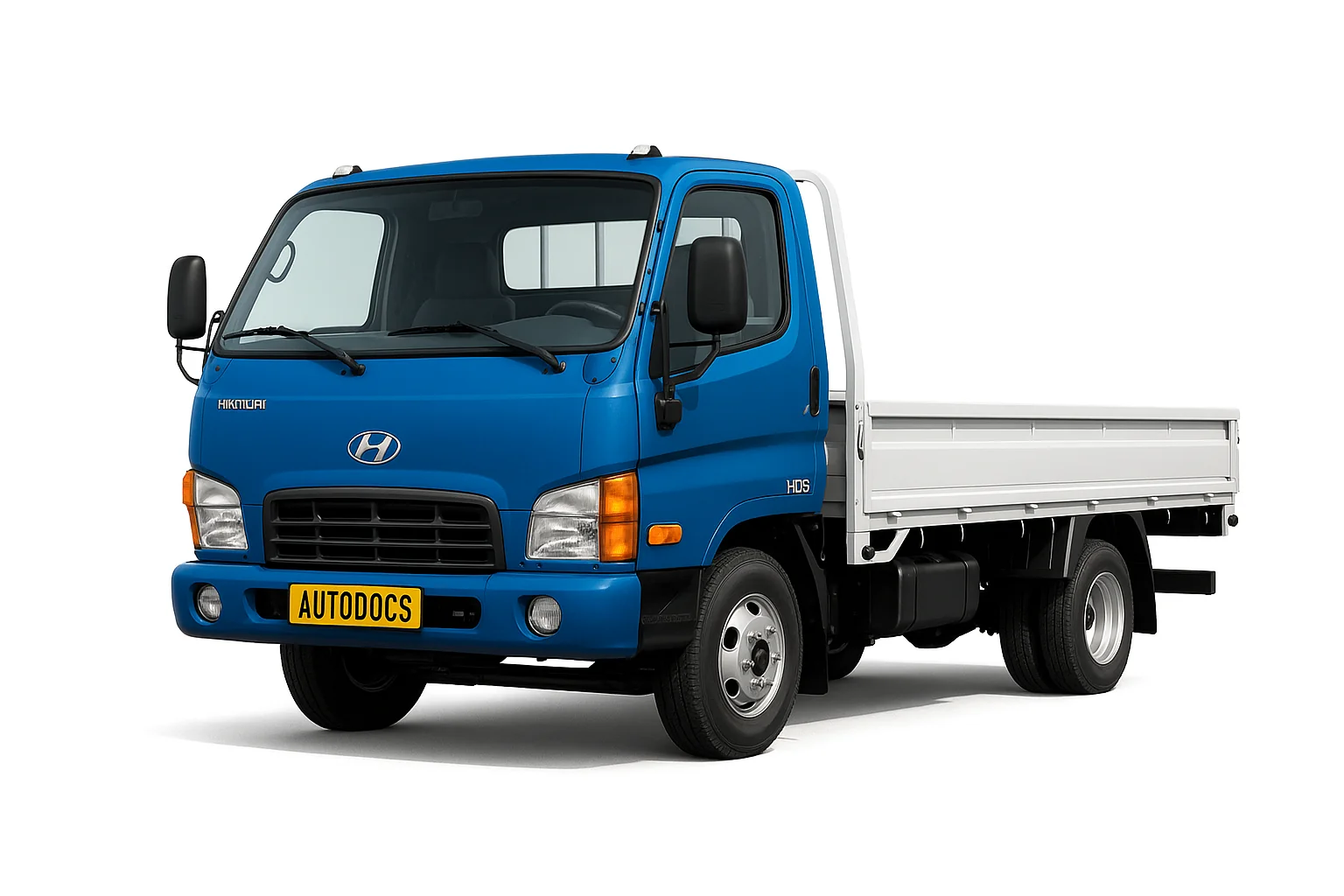

Hyundai HD 65 72 78 – серія вантажних автомобілів з 3 та 6 місцевими кабінами, випускалася з різними модифікаціями та колісними базами. У цьому матеріалі ми покажемо місця розташування блоків запобіжників та реле зі схемами та призначенням для моделей Хендай hd 78 72 65. Зазначимо запобіжник прикурювача. Наприкінці запропонуємо для ознайомлення посібник з експлуатації та ремонту Hyundai HD 78 72 65.
Виконання блоків та кількість елементів у них може відрізнятись від представленого. Звіряйте призначення зі своїми схемами на звороті захисної кришки.
У салоні Hyundai HD , в нижній частині, знаходяться 2 блоки: блок запобіжників та блок з реле.
Блок запобіжників
Фото – приклад
Загальна схема
Опис
| 1 | 15А Робоче освітлення |
| 2 | 5А Реле фар |
| 3 | 10А Регулятор вентилятора та кондиціонера |
| 4 | 10А Гальмо, тахограф (ЄС), вимикач холодного запуску |
| 5 | 15А Очищувач та омивач скла |
| 6 | 5А Електронний блок керування АБС |
| 7 | 5А Пристрій відбору потужності |
| 8 | Резерв |
| 9 | 10А Передпусковий підігрівач |
| 10 | Резерв |
| 11 | 10А Датчик швидкості автомобіля, ліхтарі заднього ходу |
| 12 | 10А ЄТАСК, блок приладів |
| 13 | 20А Електро скло підйомник |
| 14 | 10А Стоп – сигнал, звуковий сигнал, роз'єм передачі даних |
| 15 | 10А Вимикач нахилу кабіни, лампи аварійної сигналізації |
| 16 | 10А Задній протитуманний ліхтар |
| 17 | 10А Замикання (відмикання) дверей з електроприводом |
| 18 | 15А Управління клапанами АБС |
| 19 | 15А Обігрівач зовнішнього дзеркала |
| 20 | Резерв |
| 21 | 20А Підігрівач палива |
| 22 | Резерв |
| 23 | 10А Тахограф, ЄТАСК, аудіосистема, блок приладів, освітлення салону |
| 24 | 15А Запуск |
| 25 | 10А Фара ліва (ближнє світло) |
| 26 | 10А Фара права (ближнє світло) |
| 27 | 10А Фара ліва (дальнє світло) |
| 28 | 10А Фара права (дальнє світло) |
| 29 | 10А Лівий задній ліхтар |
| 30 | 10А Правий задній ліхтар |
| 31 | 10А Протитуманна фара |
| 32 | 5А Блок електр. керування (ЕС1)) двигуна |
| 33 | 15А Реле вентилятора конденсатора, реле кондиціонера |
| 34 | 15А Вентилятор обігрівача |
| 35 | 10А Перетворювач напруги |
| 36 | 15А Блок приладів, аудіо система, прикурювач , годинник |
За прикурювач відповідає запобіжник номер 36 на 15А.
Блок реле
Фото – приклад
Схема із позначенням
Блок біля АКБ
Зовні автомобіля, поряд з акумулятором, кріпиться додатковий блок запобіжників високої потужності.
Призначення
- 30А – Замок запалювання
- 30А – Кондиціонер
- 30А - АБС
- 60А – Генератор
- 40А – Реле фар
Інструкція Hyundai HD 78 72 65
Більше інформації про ремонт та обслуговування Hyundai HD 65/72/78 можете дізнатися вивчивши цю інструкцію: " завантажити ".
