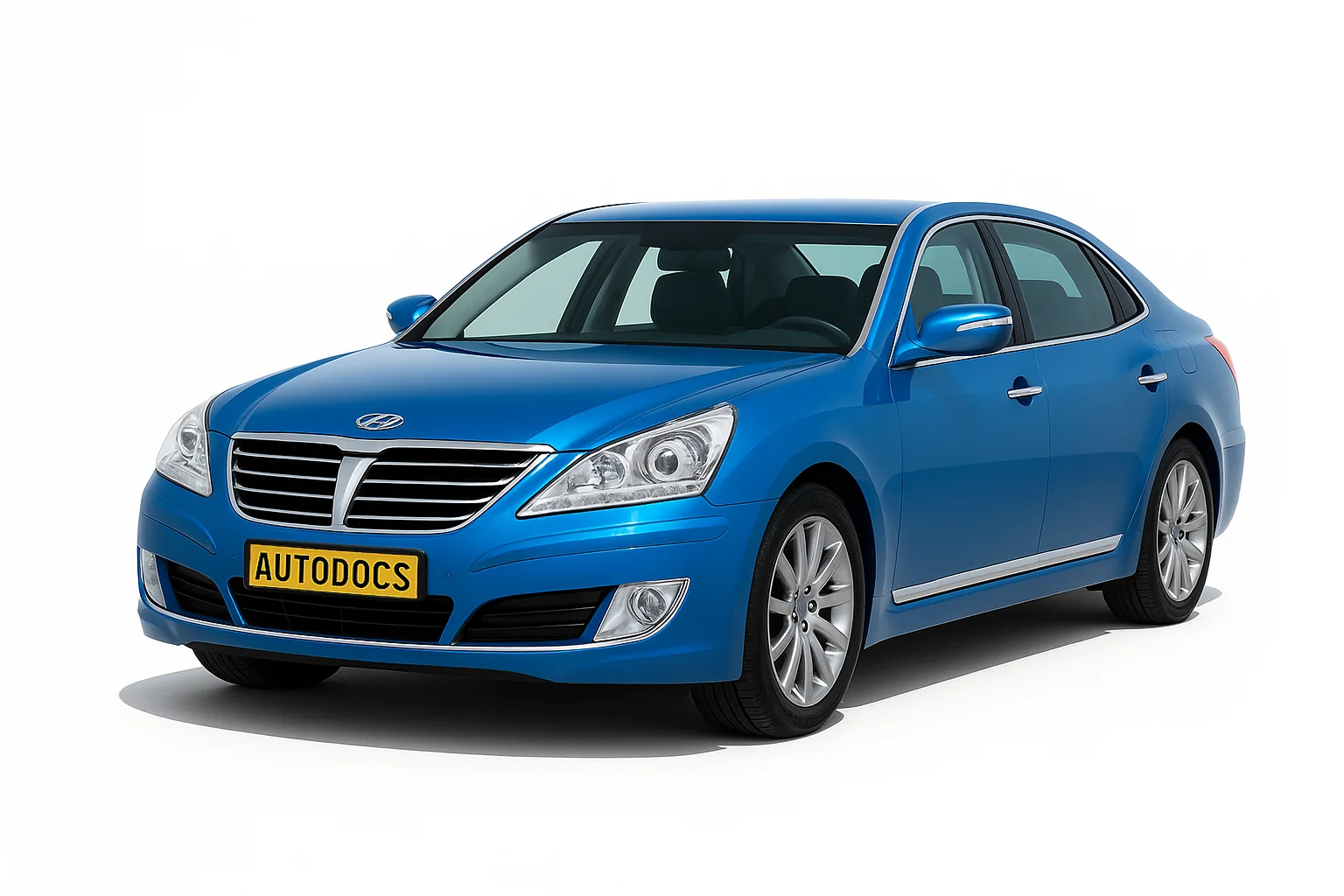

Hyundai Equus також відомий як Hyundai Centennial люксовий автомобіль випускався у два покоління. У нашому матеріалі Ви знайдете опис запобіжників і реле Хендай Екус зі схемами блоків для моделей, що вироблялися в 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 роках. Також покажемо місця розташування цих блоків управління.
Актуальне призначення запобіжників та реле буде представлено на кришці блоку зі зворотного боку. Звіряйте зі своїми схемами.
Зміст
Блоки в салоні
Запобіжники з правого боку панелі
Цей блок знаходиться в правому торці панелі приладів (з боку пасажира) за захисною кришкою.
Опис
Варіант 1
P/DOOR(FR) 15A Електро замок дверей пасажира
ESCL 25A PDM
ICE BOX 15A Вимикач задньої консолі, охолоджуваний відсік
HTD STRG 15A Рульове колесо з підігрівом
S/HTD ECU(FR) 15A Блок керування системою CCS сидіння пасажира (для автомобілів , модуль підігріву сидіння пасажира (для автомобілів без системи CCS))
AUDIO(ACC) 10A Модуль камери, вимикач задньої аудіосистеми, аудіосистема, монітор обстановки спереду автомобіля, блок управління мультимедійною системою, головний аудіовізуальний модуль, блок MTS, RR MTS MIC H
/REST (FR) 10A Вимикач електроприводу сидіння пасажира
P/DOOR(RR) 15A Електро замок правих задніх дверей, шторка правих задніх дверей
P/OUTLET(FR) 10A Коробка запобіжників та реле в моторному відсіку (реле передньої розетки живлення)
ECM 10A Вузол верхній (електродвигун люка в даху), датчик дощу, модуль задньої шторки
P/SEAT(FR) 20A Блок управління системою IMS сидіння пасажира (для автомобілів з IMS), коробка реле сидіння пасажира з електроприводом (для автомобілів без системи IMS)
S/ROOF 20A Вузол верхньої консолі (електродвигун люка в даху)
A/CON(ACC) 10A Блок керування кондиціонером, IPM, PDM, вимикач на центральній панелі приладів
P/OUTLET(RR) 15A Заднє допоміжне гніздо
P/SEAT(RR) 20A Коробка реле лівого сидіння з електроприводом
BODY UNIT 10A Комбінація приладів (MICOM), реостат, блок керування системою CCS сидіння водія/пасажира, датчик наявності пасажира, блок керування системою CCS лівого/правого заднього сидіння, PDM, IPM
Варіант 2
Запобіжники з лівого боку панелі
Варіант 1
Розташований у лівому торці панелі приладів (з боку водія) за захисною кришкою.
Позначення
P/WDW(RH) 30A Модуль правого заднього електро скло підйомника, модуль електро скло підйомника пасажира
P/WDW(LH) 30A Модуль лівого заднього електро скло підйомника, модуль електро скло підйомника водія
CHASSIS UNIT 10A Датчик кута повороту рульового колеса, лівий/правий вимикач консолі, блок керування
ECS, ліві/праві ремені безпеки Pre-Safe, блок контролю тиску в шинах
CRUISE SW 10A Багатофункціональний перемикач (Remocon), вимикач у передній панелі вимикач на центральній панелі приладів
ESCL SW 10A Тримач
FOB 10A Комбінація приладів
A/CON(IG1) 10A Блок керування кондиціонером, утримувач FOB
KEY ILLUMINATION 10A Кнопка пуску/зупинки, утримувач FOB
P/DOOR(RL) 15A Електричний замок лівих задніх дверей, шторка вікна лівих задніх
дверей 30A Розподільна коробка в моторному відсіку (запобіжники: EHPS 10A, ECU(IG1) 10A
, TCU 15A, ESP 10A, STOP LP 10A, AFLS 10A, INHIBITOR SW 10A, CRUISE 10A)
DR LOCK(
(FL) 15A Декоративне підсвічування передніх лівих дверей, вимикач електроприводу регулювання сидіння водія, електрозамок дверей водія
A/BAG IND 10A Комбінація приладів (індикатор подушки безпеки)
AFLS 10A Датчик автоматичного коректора нахилу фар (для автомобілів без адаптивної системи переднього) ), блок управління адаптивної системи переднього світла (для автомобілів з системою AFLS), ліва/права фара
ESCL-1 10A PDM RR
DOOR MDL 10A Діагностичний роз'єм, інтелектуальна зовнішня ручка лівої/правої задньої двері, модуль лівої/правої задньої двері
10A Модуль задньої шторки
Варіант 2
Знаходиться під панеллю приладів.
Схема
Призначення
Блоки під капотом
Один знаходиться з лівого боку, інший з правого підкапотного простору.
Варіант 1
Розшифровка загальна
ALT 200A Генератор
I/P POWER(LH) 60A Ліва розподільна коробка панелі приладів
I/P POWER(RH) 60A Права розподільна коробка панелі приладів
COOLING FAN 60A Реле вентилятора системи охолодження EHPS 80A
Електродвигун EHPS 4 A Підсилювач JBL аудіовізуальної системи AMP-2 30A Підсилювач ESCL(ACC) 30A Реле ESCL (ACC) ESP-1 30A Блок керування ESP, універсальний діагностичний роз'єм ESP-2 30A Блок керування ESP ESCL(IGN1) 30A Реле ESCL(IGN1) ESCL( IGN2) 30A Реле ESCL (IGN2) P/SEAT(FR-LH) 30A Клапан управління системою підтримки попереку в сидінні водія, блок управління системою IMS водія, вимикач системи підтримки попереку в сидінні водія H/LP WASHER 20A Реле омивача фар P/OUTLET (FR) 25A Реле передньої розетки, прикурювач TRUNK OPEN 10A Реле відкриття кришки багажника IMS 10A Реле IMS STOP LP 10A Реле стоп-сигналу, вимикач стоп-сигналу, IPM, блок керування ESP, стоп-сигнал верхнього розташування B/UP LP (G8BA) 10A Реле ліхтаря заднього ходу B/UP LP-2 (G6DA) 10A Лівий/правий задній комбінований ліхтар, хромоване дзеркало заднього виду з електроприводом, модуль задньої шторки, аудіосистема, головний аудіовізуальний модуль
WIPER 30A ЕБУ склоочисника
FAM POWER-2 40 A FAM
FAM POWER-1 40 A FAM
START 30A Пускове реле
WASHER 15A Реле склоомивача
AQS 10A Датчик якості повітря (AQS), реле вентилятора, ЕБУ склоочисника HTD
GL
IPM 10A IPM, реле фар ближнього світла
HORN 15A Реле включення звукового сигналу
EPB-1 15A Блок керування гальмом EPB
EPB-2 15A Блок керування гальмом EPB
A/CON 10A Блок керування кондиціонером
BLOWER MOTOR
40 A Реле безпеки Pre-Safe лівого сидіння
HTD GLASS(RR) 40 A Реле підігрівного заднього скла
PRESAFETY(RH) 40 A Ремінь безпеки Pre-Safe правого сидіння
ECU(IG1) 10A ЕБУД
ESP 10A Блок управління ESP, коробка реле та запобіжників в моторному відсіку ( універсальний діагностичний роз'єм)
EHPS 10A Модуль EHPS
AFLS 10A Ліва/права фара
TCU 15A TCM
MIRROR HTD 10A Блок керування кондиціонером, ліве/праве зовнішнє дзеркало заднього виду з електроприводом
FUEL PUMP 20A Реле паливного
Варіант 2
Схема 1
Схема 2
