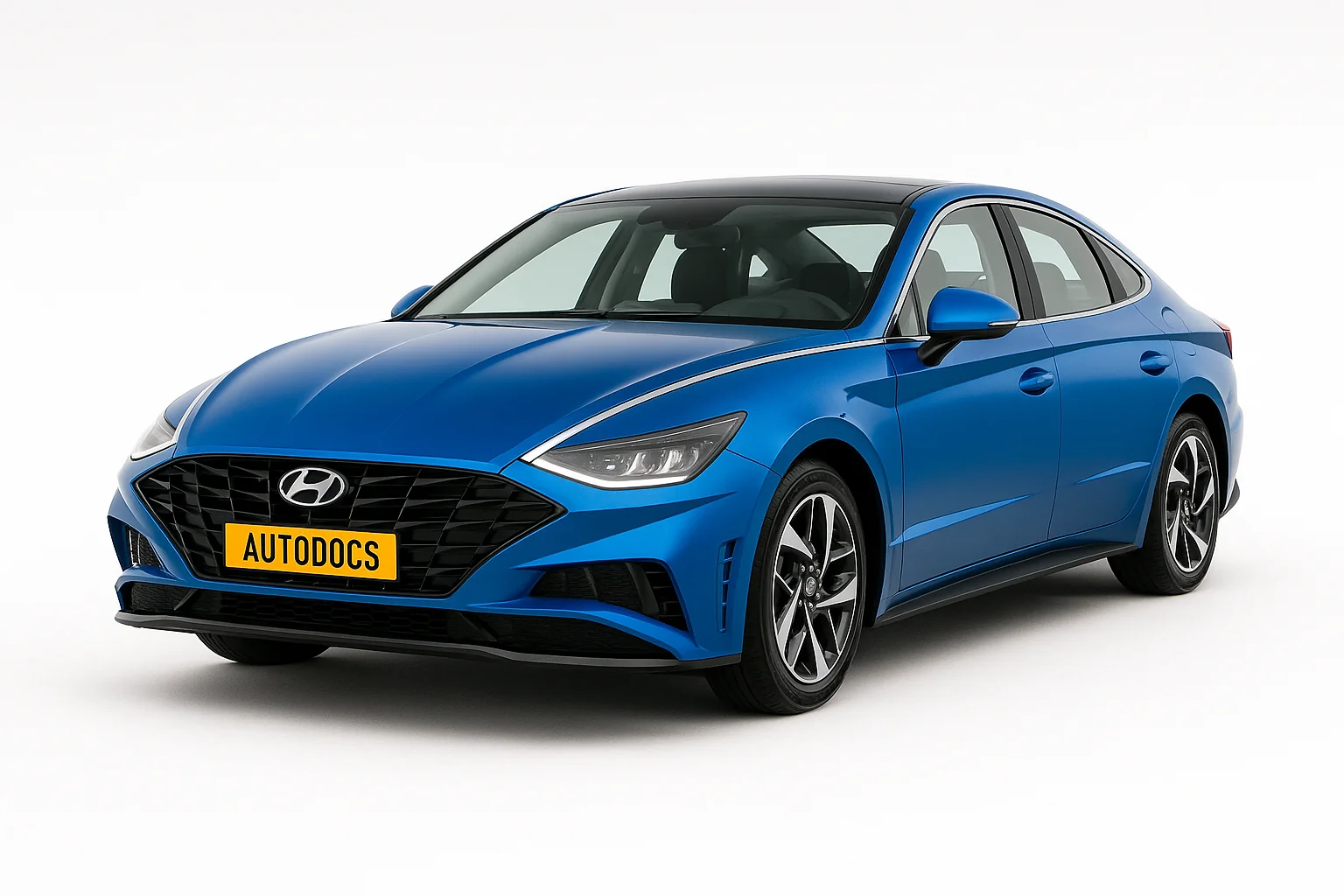

Hyundai Sonata 8 го покоління випускався в 2019, 2020, 2021, 2022, 2023, 2024 з індексом DN8 (восьме покоління). За цей час модель пройшла оновлення. У нашій статті Ви зможете знайти опис запобіжників та реле Хендай Соната 8 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле, а також їх кількість може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок у запобіжниках знаходиться у нижній лівій частині панелі приладів.
Для доступу до блоку необхідно прибрати захисну кришку. На звороті якої знаходиться актуальна схема.
| № | А | Опис |
|---|---|---|
| S/HEATER (FRT) | 25 | Модуль керування підігрівом передніх сидінь, Модуль керування переднім сидінням з вентиляцією повітря |
| TRUNK | 10 | Розподільний блок ICU (реле кришки багажника) |
| DOOR LOCK | 20 | Сполучний блок відділення інтенсивної терапії (реле дверного замка, реле розблокування дверей, реле двоповоротного розблокування) |
| MODULE1 | 7,5 | Ключовий соленоїд |
| MODULE3 | 10 | Модуль дверцят водія, блок розслаблення пасажирського сидіння, аварійний вимикач, перемикач аварійної панелі (вгору), блок переднього плафона, перемикач кнопки запуску/зупинки, зовнішня ручка електронного ключа водія/пасажира |
| S/HEATER (RR) | 25 | Модуль керування підігрівом задніх сидінь |
| P/SEAT (PASS) | 30 | Ручний перемикач пасажирського сидіння, блок релаксації пасажирського сидіння |
| MODULE6 | 10 | Модуль дверей водія |
| SAFETY P/WINDOW (RH) | 30 | Модуль електричного склопідйомника безпеки пасажира, правий перемикач заднього електричного склопідйомника |
| P/SEAT (DRV) | 30 | Ручний перемикач сидіння водія, модуль IMS водія |
| IBU1 | 15 | IBU, NFC-модуль дверей водія/пасажира, IAU, блок BLE, замок запалювання |
| AMP | 25 | AMP, перетворювач постійного струму (AMP) |
| SAFETY P/WINDOW (LH) | 30 | Модуль електричного склопідйомника безпеки водія, перемикач заднього електричного склопідйомника, лівий |
| BRAKE SWITCH | 10 | IBU, вимикач стоп-сигналу |
| SUNROOF2 | 20 | Панорамний люк, роз'єм каналу передачі даних |
| AIR BAG2 | 10 | Модуль керування SRS |
| AIR BAG1 | 15 | Модуль керування SRS, датчик виявлення пасажира |
| E-SHIFTER1 | 10 | SCU, електронний важіль перемикання банкомату |
| MEMORY | 10 | Модуль IMS водія, індикатор безпеки, перемикач кондиціонера, зовнішнє дзеркало з електроприводом для водія/пасажира, модуль керування кондиціонером, комбінація приладів, датчик дощу, проекційний дисплей |
| MULTI MEDIA | 15 | Головний пристрій аудіо, аудіо/відео та навігації, перетворювач постійного струму (AMP/аудіо) |
| SUNROOF1 | 20 | Панорамний люк |
| MODULE7 | 10 | Перемикач на передній консолі, блок допомоги при утриманні смуги руху, IBU, перемикач аварійної панелі (вгору/вниз), блок допомоги при паркуванні Avodance, інтелектуальний блок допомоги при паркуванні з дистанційним керуванням |
| MODULE5 | 10 | Вимикач стоп-сигналу |
| MODULE8 | 10 | Модуль керування підігрівом переднього сидіння, модуль керування переднім сидінням з вентиляцією повітря, блок розслаблення пасажирського сидіння, підсилювач, модуль керування підігрівом заднього сидіння, модуль IMS водія, головний пристрій аудіо, аудіо/відео та навігації |
| E-SHIFTER2 | 10 | SCU, електронний важіль перемикання банкомату |
| MODULE2 | 10 | IAU, блок керування системою запобігання зіткненням при паркуванні, двигун охолоджувального вентилятора, блок релаксації пасажирського сидіння, модуль керування обігрівачем заднього сидіння |
| MDPS | 7,5 | Управління МВС |
| A/C | 7,5 | Модуль керування кондиціонером, перемикач кондиціонера, розподільний блок E/R (реле вентилятора, реле обігрівача PTC) |
| MODULE4 | 10 | Передній зарядний пристрій USB, задній зарядний пристрій USB, AMP, IBU, IAU, система запобігання зіткненням при парковці, аудіосистема, перетворювач постійного струму (AMP/аудіо), аудіо/відео та навігація, головний пристрій, блок монітора кругового огляду |
| MODULE9 | 7,5 | МАМА |
| CLUSTER | 10 | Комбінація приладів, проекційний дисплей |
| WASHER | 15 | Багатофункціональний перемикач, Омивач |
| START | 7,5 | PCM/ECM, розподільний блок E/R (пускове реле), розподільний блок ICU (B/реле сигналізації) |
| POWER OUTLET | 20 | Передня розетка, Прикурювач |
| IBU2 | 7,5 | МАМА |
| A/BAG IND | 7,5 | Комбінація приладів, лампа верхньої консолі (лампа) |
За передній прикурювач відповідає запобіжник позначений як POWER OUTLET.
Блок під капотом
Під капотом у моторному відсіку з лівого боку встановлений основний блок із запобіжниками та реле.
Звіряйте інформацію зі своїми схемами на кришці блоку.
| № | А | Опис |
|---|---|---|
| IG2 | 30 | З'єднувальний блок E/R (пускове реле), блок друкованої плати (Реле IG2) |
| BLOWER | 40 | З'єднувальний блок E/R (реле вентилятора) |
| ABS1 | 40 | Модуль АБС |
| B+2 | 50 | Розподільний блок ICU (IPS4, IPS3, IPS1, запобіжник - AMP, IBU1) |
| PTC HEATER | 50 | З'єднувальний блок E/R (Реле нагрівача PTC) |
| B+3 | 50 | З'єднувальний блок відділення інтенсивної терапії (IPS5, IPS7, IPS9, IPS10, IPS8, IPS6) |
| OIL PUMP1 | 50 | Електронний масляний насос |
| COOLING FAN | 80 | Двигун охолоджувального вентилятора |
| MDPS | 80 | Управління МВС |
| E-SHIFTER | 30 | SKU |
| E-CVVT1 | 40 | G4FN: ПРИВЕД CVVD; |
| IG1 | З'єднувальний блок E/R (реле E-CVVT) | |
| REAR HEATED | 40 | Блок друкованої плати (реле IG1, реле ACC) |
| EPB | 50 | З'єднувальний блок E/R (реле заднього підігріву) |
| B+5 | 60 | Модуль IVF |
| B+1 | 60 | Блок друкованої плати (реле керування двигуном, запобіжник - A/C1, WIPER1, TCU1, звуковий сигнал, ECU2) |
| HEATED MIRROR | 60 | Розподільний блок ICU (запобіжник – P/SEAT (DRV), P/SEAT (PASS), MODULE1, SAFETY P/WINDOW (LH), SAFETY P/WINDOW (RH), S/HEATER (RR)) |
| ECU5 | 10 | Зовнішнє дзеркало з електроприводом водія/пасажира, перемикач кондиціонера, модуль керування кондиціонером, ECM |
| AMS | 10 | G4FN: ESM |
| FUEL PUMP 1 | 10 | Датчик батареї |
| A/C 2 | 20 | З'єднувальний блок E/R (реле паливного насоса) |
| B+4 | 10 | Модуль керування кондиціонером |
| B+4 | 60 | З'єднувальний блок ICU (реле із засувкою довгострокового навантаження, запобіжник – МОДУЛЬ 3, ПОДУШКА БЕЗПЕКИ 2, E-SHIFTER1, ЛЮК 1, ЛЮК 2, S/ОБІГРІВАЧ (ПЕРЕДНІЙ), БАГАЖНИК, ВИКЛЮК, ВИКЛЮК |
