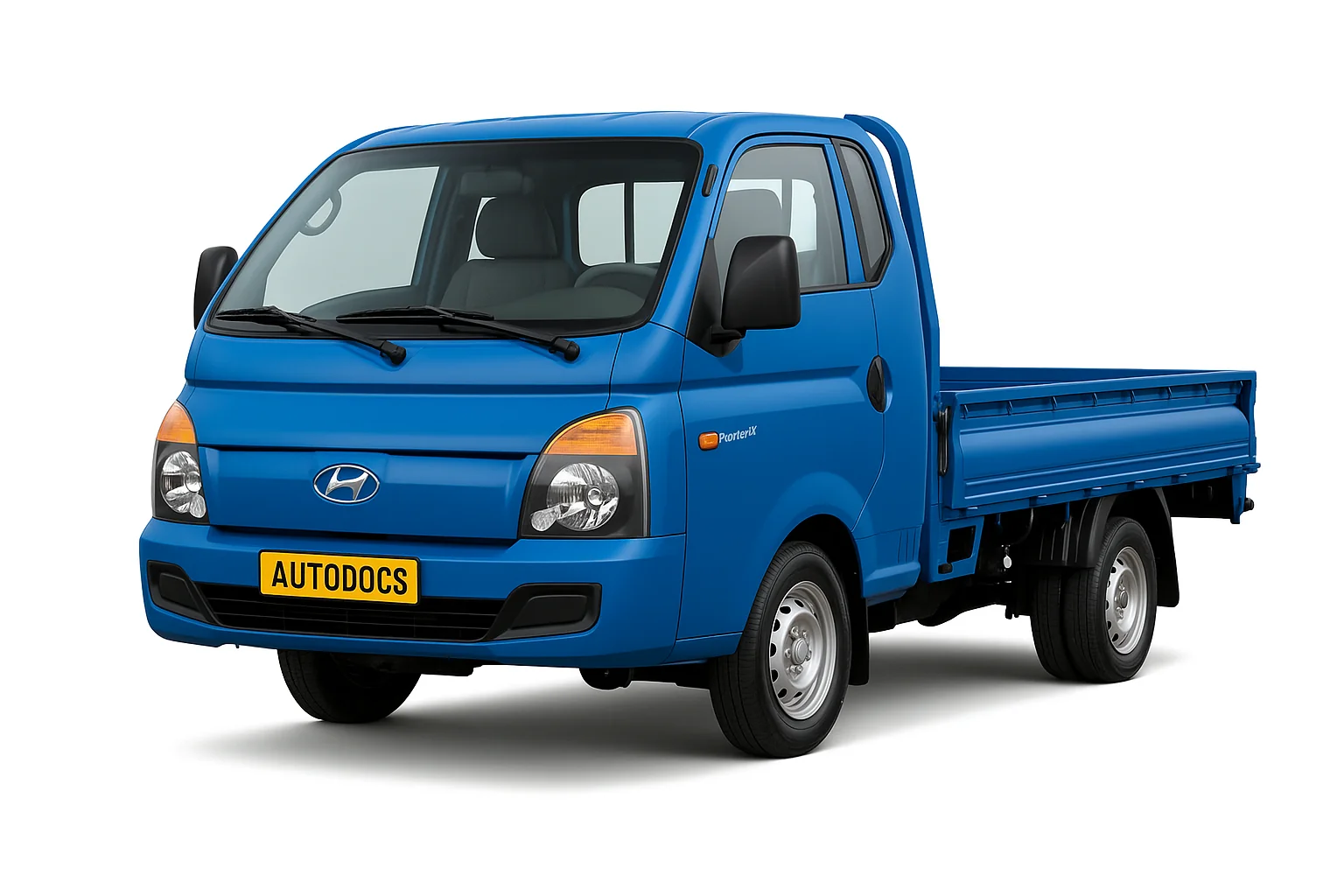

Hyundai Porter 2 го покоління збирався в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 році переважно з дизельними двигунами. У нашому матеріалі ви знайдете опис запобіжників та реле Хендай Портер 2 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення елементів у блоках може відрізнятися від показаного звіряйте призначення зі своїми схемами на кришці блоків.
Не те покоління моделі? Ось опис для Портер 1 .
У Хендай Портер 2-го покоління передбачені 2 основні блоки із запобіжниками. Один знаходиться під капотом, інший у салоні, під панеллю приладів з боку водія.
Блок у салоні
Світлина
Приклад схеми з кришки блоку
Схема
Опис запобіжників
| 1 | 10А Реле стартера, модуль свічок розжарювання, ECM |
| 2 | 10А Реле передніх протитуманних фар |
| 3 | 10А Ліва фара, комбінація приладів |
| 4 | 10А Права фара |
| 5 | 10А Опалювач, ETACM, коректор фар, реле вентилятора |
| 6 | 10А Скло очисник, підрульовий перемикач |
| 7 | 10А Задній протитуманний ліхтар |
| 8 | 15А Прикурювач |
| 9 | Резерв |
| 10 | 10А Аудіосистема, ETACM |
| 11 | 25А Перемикач склопідйомників |
| 12 | Резерв |
| 13 | 15А Реле передніх протитуманних фар |
| 14 | Резерв |
| 15 | 15А Задній обігрів скла, комбінація приладів, перемикач водійського скло підйомника, коректор фар, блок керування обігрівачем |
| 16 | 10А Праві габаритні вогні, задній правий ліхтар, освітлення номерного знака (стандарт), аудіосистема, задній обігрів скла, комбінація приладів, перемикач водійського скло підйомника, коректор фар, блок керування обігрівачем |
| 17 | 10А Ліві габаритні вогні, лівий задній ліхтар, освітлення номерного знака |
| 18 | Резерв |
| 19 | 10А Комбінація приладів, резистор генератора |
| 20 | 10А D4BB, D4BH: ECM D4CB: Датчик масової витрати повітря |
| 21 | 10А Аварійна сигналізація, вимикач заднього ходу |
| 22 | 10А ETACM |
| 23 | 10А Датчик наявності води в паливному фільтрі, клапан відсічення палива D4BH: Електромагнітні клапани рециркуляції EGR (№1, №2) D4BB: Модуль свічок розжарювання |
| 24 | 10А Електромагнітний клапан рециркуляції, датчик масової витрати повітря, датчик наявності води в паливному фільтрі, перемикач нейтралі |
| 25 | 10А Блок керування обігрівачем та кондиціонером |
| 26 | 15А Реле обігріву заднього скла або дзеркал |
| 27 | 15А Аварійна сигналізація |
| 28 | 15А ETACM, вимикач лівих передніх дверей |
| 29 | 10А Датчик швидкості, реле вентилятора конденсатора |
| 30 | 10А Реле обігріву заднього скла |
| 31 | 30А Реле склопідйомників |
| 32 | Резерв |
| 33 | 15А Освітлення салону, лампа відчинених дверей, аудіосистема, ETACM |
За прикурювач відповідає запобіжник номер 8 на 15А.
Призначення реле
- R1 Реле габаритних вогнів
- R2 Реле заднього протитуманного ліхтаря
- R3 Реле передніх протитуманних ліхтарів
- R4 Реле покажчиків повороту та аварійної сигналізації
- R5 Реле вентилятора
- R6 Реле склопідйомників
Блок під капотом
Приклад схеми з кришки блоку
Світлина
Схема
Позначення запобіжників
| 1 | 80А Реле свічок розжарювання |
| 2 | 100/120А Генератор |
| 3 | 10А ECM |
| 4 | 10А Генератор |
| 5 | 10А Стоп-сигнали |
| 6 | 10А Реле звукового сигналу |
| 7 | 10А Реле кондиціонера |
| 8 | Резерв |
| 9 | 10А D4CB: ECM |
| 10 | 10А D4CB: ECM, модуль іммобілайзера |
| 11 | 50А Реле стартера, замок запалювання |
| 12 | 20А Реле систем двигуна |
| 13 | 50А Запобіжники в салоні: (кондиціонер, аварійна сигналізація, центральний замок), роз'єм живлення |
| 14 | 40А Електричні склопідйомники, передні протитуманні фари, реле задніх ліхтарів |
| 15 | 30А Реле вентилятора конденсатора |
| 16 | Резерв |
| 17 | Резерв |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
| 30А Реле вентилятора | |
| 21 | Резерв |
| 22 | Резерв |
| 23 | 10А D4CB: Реле кондиціонера, реле вентилятора конденсатора, клапан паливного насоса, стоп-сигнали |
| 24 | 15А D4CB: VGT актуатор, реле свічок розжарювання |
Розшифровка реле
- R1 Реле кондиціонера
- R2 Реле звукового сигналу
- R3 Реле вентилятора конденсатора
- R4 Реле підігрівача паливного фільтра
- R5 Реле стартера
- R6 Реле свічок розжарювання
