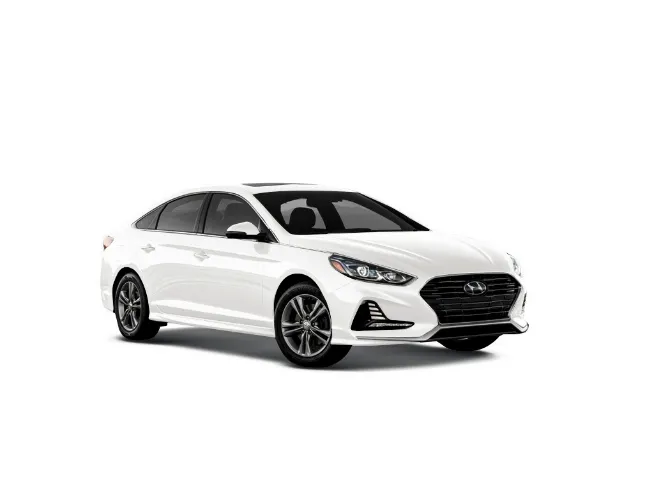

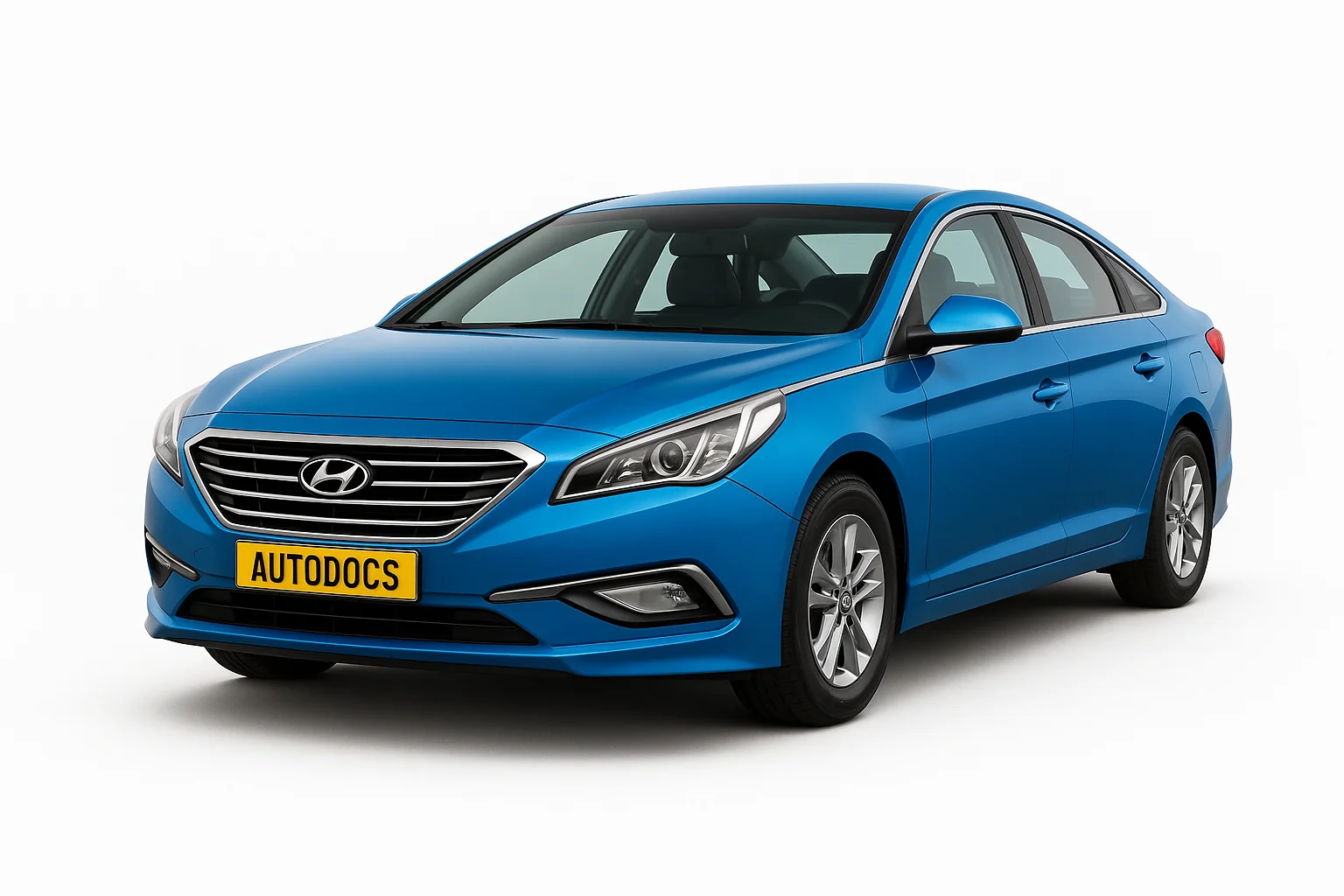

Hyundai Sonata 7 (LF) поколення вироблявся у 2014, 2015, 2016, 2017, 2018 та 2019 році. У нашій публікації Ви знайдете опис запобіжників та реле Хюндай Соната 7 поколення з фотографіями та схемами блоків, а також покажемо де вони знаходяться. Відзначимо запобіжник прикурювача.
Актуальне призначення запобіжників та реле перевіряйте зі своїми схемами, можлива відмінність у представленому матеріалі та Вашому блоці.
Блок у салоні
Цей блок розташований у нижній частині панелі приладів, за захисною кришкою.
| № | A | Опис |
|---|---|---|
| SAFETY WINDOW LH | 25 | Модуль електросклопідйомника безпеки водія |
| P/SEAT PASS | 30 | Ручний перемикач на пасажирському сидінні |
| P/WDW LH | 20 | Головний вимикач електросклопідйомника, задній лівий модуль електросклопідйомника |
| P/WDW RH | 25 | Головний вимикач електросклопідйомника, задній правий модуль електросклопідйомника, модуль двері пасажира, перемикач електросклопідйомника пасажира |
| DR LOCK | 20 | Реле замка двері, реле відмикання двері |
| S/HEATER FRT | 25 | Модуль сидіння з вентиляцією переднього сидіння, модуль обігріву переднього сидіння |
| BRAKE SWITCH | 10 | Вимикач стоп-сигналу, модуль іммобілайзера, модуль управління смарт-ключем |
| 8 MODULE | 7,5 | BCM, модуль управління смарт-ключем |
| SAFETY POWER WINDOW RH | 25 | Модуль електросклопідйомника безпеки пасажира |
| SMART KEY | 15 | Модуль управління смарт-ключем |
| TRUNK | 10 | Реле кришки багажника, дверцята паливного бака та перемикач кришки багажника |
| 7 MODULE | 10 | Цифровий годинник, модуль двері водія/пасажира |
| INTERIOR LAMP | 10 | Ключ запалювання III. & Сигнальний вимикач двері, вимикач передніх ламп на умивальнику, лівий/правий, лампа верхньої консолі, лампа освітлення салону, ліва/права задня персональна лампа, лампа багажного відділення, зовнішня ручка смарт-ключа водія/пасажира |
| 2 MEMORY | 7,5 | Не використовується |
| P/SEAT DRV | 30 | Перемикач ручного управління сидіння водія, модуль IMS водія |
| CLUSTER | 10 | Приладова панель |
| 4 MODULE | 10 | Модуль іммобілайзера, модуль управління смарт-ключем |
| MULTI MEDIA | 15 | Головний аудіо/відео та навігаційний пристрій |
| 1 MEMORY | 10 | Модуль двері водія/пасажира, модуль IMS водія, модуль управління кондиціонером, автоматичне світло та фотодатчик, електрохромне дзеркало, комбінація приладів, модуль контролю тиску в шинах, цифровий годинник, бездротова зарядка, головний аудіо/відео та навігаційний пристрій |
| S/HEATER RR | 25 | Модуль обігріву заднього сидіння |
| 2 SUN ROOF | 20 | Панорамний мотор люка |
| 9 MODULE | 7,5 | Модуль сидіння з вентиляцією переднього сидіння, модуль обігріву переднього сидіння, модуль обігріву заднього сидіння |
| MDPS | 7,5 | Блок MDPS (тип колонки/тип стійки) |
| 3 MODULE | 10 | BCM, перемикач спортивного режиму, перемикач стоп-сигналу |
| 1 MODULE | 7,5 | Електромагнітний клапан ключа, модуль двері водія/пасажира |
| 1 SUN ROOF | 20 | [З панорамою] Мотор люка на даху з панорамою [Без панорами] Мотор люка |
| A/CON | 7,5 | Модуль управління кондиціонером, з'єднувальний блок E/R (реле вентилятора) |
| 2 MODULE | 10 | Головний пристрій A/V та навігатора, цифровий годинник, зарядний пристрій USB, BCM, AMP, вимикач зовнішнього дзеркала з електроприводом, бездротова зарядка, модуль управління смарт-ключем, лампа стельової консолі, з'єднувальний блок E/R (реле розетки живлення) |
| A/BAG IND | 7,5 | Приладова панель |
| 6 MODULE | 10 | Багатофункціональний контрольний роз'єм, модуль управління кондиціонером, головний пристрій аудіо/відео та навігаційної системи, модуль переднього сидіння з вентиляцією, модуль обігріву переднього сидіння, модуль обігріву заднього сидіння, модуль IMS водія, ліва/права фара (DBL), важель перемикання передач ATT IND. |
| AMP | 25 | Підсилювач AMP (JBL/MOBIS) |
| HTD STRG | 15 | Підігрів керма, BCM |
| 5 MODULE | 10 | Перемикач на передній консолі, модуль контролю тиску в шинах, модуль системи утримання смуги руху, блок інтелектуального круїз-контролю, перемикач кришки паливного бака та кришки багажника, модуль AEB, ліва/права фара (DBL), задній лівий/правий датчик системи допомоги при паркуванні, система допомоги при паркуванні ззаду Датчик LH/RH (центральний), радар виявлення сліпих зон, лівий/правий |
| IG1 | 25 | Блок друкованої плати (запобіжник – VACUUM PUMP2/TCU2/ECU3/ABS3) |
| WASHER | 15 | Багатофункціональний перемикач (перемикач нижнього тертя склоочисника та перемикач омивача) |
| POWER OUTLET | 20 | Передня розетка |
| A/BAG | 15 | Модуль управління SRS, датчик виявлення присутності |
| START | 7,5 | [Без смарт-ключа та IMMO.] Блок реле ICM (реле охоронної сигналізації) [зі смарт-ключем/IMMO.] Перемикач діапазону коробки передач, PCM (G4KJ/G4KH) |
| 10 MODULE | 10 | BCM |
За передній прикурювач відповідає запобіжник, позначений як POWER OUTLET на 20А. За інші розетки відповідають елементи в блоці під капотом.
Блок під капотом
Знаходиться у лівій частині моторного відсіку, поряд з акумулятором.
| № | A | Позначення |
|---|---|---|
| IG2 | 30 | [Без смарт-ключа] (пускове реле), перемикач запалювання, [зі смарт-ключем] (пускове реле), блок друкованої плати (реле IG2) |
| 3 TCU | 40 | [G4FJ – DCT] TCM |
| BLOWER | 40 | Реле вентилятора |
| 1 ABS | 40 | Модуль ESC |
| REAR HEATED | 50 | Реле заднього обігріву |
| 1 B+ | 50 | Інтелектуальний з'єднувальний блок (IPS2 (4CH), IPS3 (4CH)) |
| 1 COOLING FAN | 50 | [G4KH/G4FJ] (реле охолоджуючого вентилятора), [G4KJ] (реле охолоджуючого вентилятора) |
| 2 COOLING FAN | 60 | [G4KH/G4FJ] (реле охолоджуючого вентилятора) |
| 1 MDPS | 80 | Блок MDPS (тип стовпця) |
| 2 ABS | 30 | Модуль ESC, багатофункціональний контрольний роз'єм |
| IG1 | 40 | [Без смарт-ключа] Замок запалювання, [Зі смарт-ключем] Блок друкованої плати (реле IG1/ACC) |
| 4 TCU | 40 | [G4FJ – DCT] TCM |
| 3 POWER OUTLET | 40 | (Реле розетки) |
| 2 B+ | 50 | Інтелектуальний з'єднувальний блок (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), IPS6 (2CH), IPS7 (1CH), Fuse – AMP) |
| 5 B+ | 60 | Блок друкованої плати (реле управління двигуном, запобіжник -TUC1, ECU1, HORN, AMS, WIPER) |
| 1 B+ | 60 | Інтелектуальний з'єднувальний блок (реле електросклопідйомника, запобіжник – ЛІВИЙ СКЛОПІДЙОМНИК БЕЗПЕКИ, P/SEAT PASS, ЗАХИСНИЙ СКЛОПІДЙОМНИК ПРАВИЙ, P/SEAT DRV, MODULE1, P/WDW LH, P/WDW RH, TRUNK, S/HEATER RR, SUNROOF2, ЛЮК1) |
| 2 MDPS | 100 | Блок MDPS (тип стійки) |
| 3 E-CVVT | 20 | [G4KJ/G4KH] PCM |
| 2 E-CVVT | 20 | [G4KJ/G4KH] PCM |
| FUEL PUMP | 20 | (Реле паливного насоса) |
| H/LAMP HI | 20 | реле дальнього світла фар |
| 1 VACUUM PUMP | 20 | [G4KH/G4FJ] Вакуумний насос |
| 1 E-CVVT | 40 | [G4KJ/G4KH] (реле E-CVVT) |
| 4 B+ | 40 | Інтелектуальний з'єднувальний блок (запобіжник пристрою з автоматичним відключенням струму витоку – ВНУТРІШНЯ ЛАМПА, МУЛЬТИМЕДІА, ПАМ'ЯТЬ1, Запобіжник – ЗАМОК ДВЕРІ, S/ОБІГРІВ ПЕРЕДНІЙ, ВИМИКАЧ ГАЛЬМА, КЛЮЧ SMART, MODULE10) |
| A/CON | 10 | Модуль управління кондиціонером |
| HEATED MIRROR | 10 | ECM (G4FJ), модуль управління кондиціонером, електропривод заднього дзеркала заднього виду на водійському сидінні/передньому сидінні |
| 2 VACUUM PUMP | 10 | [G4KH/G4FJ] Вакуумний насос, вакуумний перемикач |
| 3 ECU | 10 | PCM/ECM |
| 1 POWER OUTLET | 20 | Передній прикурювач та розетка №2 |
| FUEL PUMP | 20 | Реле паливного насоса |
| HORN | 20 | Реле звукового сигналу, блок реле ICM (реле звукового сигналу охоронної сигналізації) |
| WIPER | 30 | Реле переднього склоочисника (низького рівня), реле переднього склоочисника (високого рівня) |
| 2 TCU | 15 | Перемикач діапазонів коробки передач, TCM (G4FJ-DCT) |
| 3 ABS | 10 | Модуль ESC |
| 2 POWER OUTLET | 20 | Задня розетка |
| B/UP LAMP | 10 | Перемикач діапазону коробки передач, PCM (G4KJ/G4KH-A/T), TCM (G4FJ-DCT), електрохромне дзеркало, задній комбінований ліхтар (IN), лівий/правий |
| 1 SENSOR | 15 | Датчик кисню (вгору/вниз) |
| 2 SENSOR | 15 | Електромагнітний клапан управління продувкою, клапан закриття адсорбера, керуючий електромагнітний клапан RCV, реле паливного насоса, з'єднувальний блок E/R (реле високого рівня охолоджуючого вентилятора, реле паливного насоса), [G4KJ/G4KH] Електромагнітний клапан регульованого впуску, клапан управління маслом (випускний), [G4FJ] Масляний регулюючий клапан №1/№2 (впуск/випуск) |
| 1 ECU | 10 | PCM/ECM |
| 1 TCU | 10 | PCM (G4KJ/G4KH-A/T), TCM (G4FJ-DCT) |
| 1 ECU | 10 | PCM/ECM |
| IGN COIL | 20 | Котушка запалювання #1/#2/#3/#4 |
| INJECTOR | 15 | Управління двигуном |
| AMS | 10 | Датчик акумулятора |
Якщо не працюють прикурювачі, перевірте елементи, позначені як POWER OUTLET.
