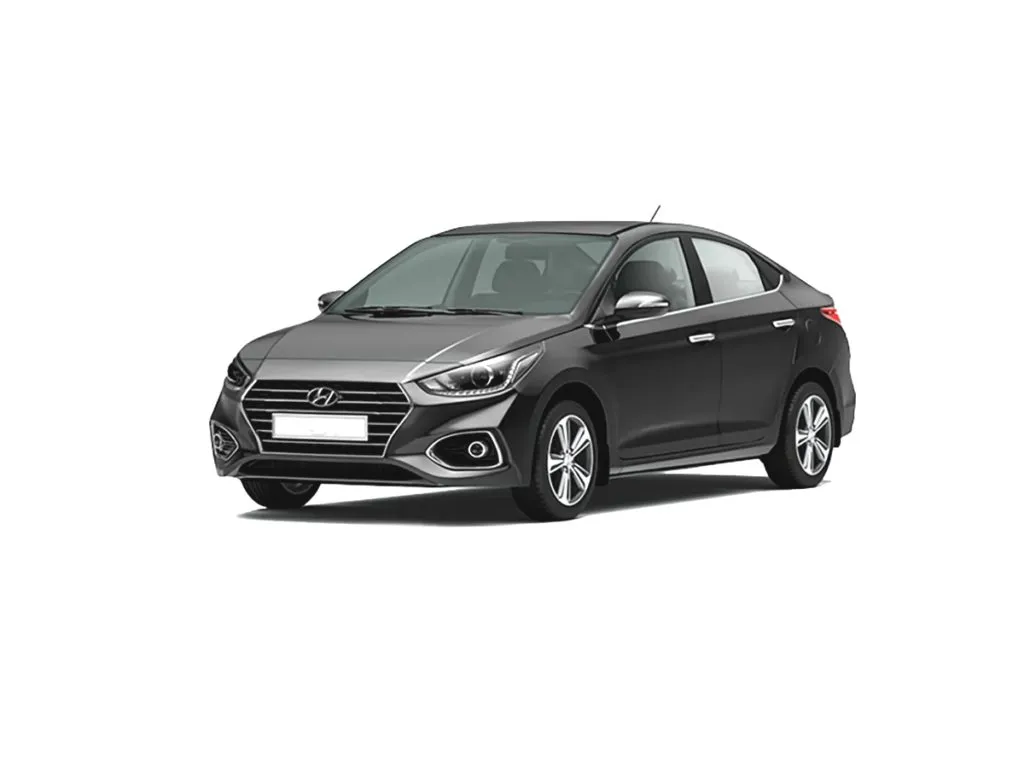

Hyundai Accent (i25) випускався з 2017 по 2023 рік включно: 2017, 2018, 2019, 2020, 2021, 2022, 2023. За цей час модель пережила рестайлінг. Продається як Hyundai Verna в Індії. У цьому матеріалі ви знайдете детальний опис запобіжників і реле Hyundai Accent HC зі схемами блоків та їх розташуванням. Окремо розглянемо запобіжник прикурювача.
Кількість елементів у блоках може відрізнятися від представленого і залежить від рівня комплектації та року випуску. Перевіряйте схеми за вашою технічною документацією.
Зміст
Блок запобіжників у салоні
Розташований у нижній частині панелі приладів. Для доступу зніміть захисну кришку за напрямком стрілки. Там же знаходиться діагностичний роз'єм.
Варіант 1
| № | A | Опис |
|---|---|---|
| F1 | 15 | STOP LAMP – Блок електроніки стоп-сигналу (монтажний блок панелі приладів) |
| F2 | 25 | SMART KEY – Блок управління системи Smart Key (електронний ключ, безключовий доступ) |
| F3 | 10 | SPARE1 – Запасний |
| F4 | 10 | E-CALL – Блок E-Call (блок екстреного виклику) |
| F5 | 15 | TURN LAMP – BCM (модуль кузовної електроніки), SLM (модуль нагадування про ремені безпеки та освітлення) |
| F6 | 15 | FRT FOG – Реле передньої протитуманної фари (монтажний блок панелі приладів) |
| F7 | 10 | A / CON2 – Блок управління кондиціонером |
| F8 | 20 | P / OUTLET2 – Розетка живлення (прикурювач) №1 |
| F9 | 20 | P / OUTLET3 – Розетка живлення (прикурювач) №2 |
| F10 | 10 | ACC Реле додаткової розетки живлення (прикурювача) (монтажний блок панелі приладів), перемикач регулювання зовнішнього дзеркала заднього виду, E-Call, BCM, SLM, Аудіо (радіо), Мультимедійна навігаційна система |
| F11 | 15 | S / ROOF – Люк (електродвигун верхнього люка) |
| F12 | 10 | IMMO – Модуль іммобілайзера |
| F13 | 15 | SPARE2 – Запасний |
| F14 | 25 | WIPER – Багатофункціональний (кермовий) перемикач, мотор склоочисника, монтажний блок моторного відсіку (Реле 6) |
| F15 | 10 | RR FOG – Реле задньої протитуманної фари (монтажний блок панеї приладів) |
| F16 | 10 | DRL – Реле DRL (дневні ходові вогні) (монтажний блок панелі приладів) |
| F17 | 10 | MODULE6 – Реле електросклопідйомників (без BCM) (монтажний блок панелі приладів), обігрівані сопла склоомивача, Блок управління підігрівом сидінь водія/переднього пасажира, Блок управління підігрівом задніх сидінь |
| F18 | 15 | WASHER – Перемикач на кермовій колонці (омивач) |
| F19 | 10 | MODULE7 – BCM (модуль кузовної електроніки), Реле відключення внутрішнього освітлення (блок запобіжників панелі приладів, версія з реле автоматичного відключення) |
| F21 | 20 | AUDIO – Головний пристрій аудіосистеми або мультимедійної навігаційної системи (радіомагнітола, ГУ) |
| F22 | 20 | DR LOCK – Реле розблокування дверей, реле блокування дверей, реле розблокування багажника (центральний замок) |
| F23 | 10 | BRAKE SWITCH – Блок управління системи Smart Key (електронний ключ, безключовий доступ), вимикач стоп-сигналу (концевий вимикач) |
| F24 | 10 | RR HTD Зовнішні дзеркала з електроприводом, Блок управління A/C |
| F25 | 10 | M0DULE5 – Блок SLM, BCM, Блок управління системи Smart Key (електронний ключ, безключовий доступ) |
| F26 | 7.5 | A / C0N1 – Вентилятор кондиціонера, монтажний блок моторного відсіку (Реле 2), блок управління кондиціонером |
| F27 | 15 | ENG T – Індикатор положення ричага селектора АКПП (АКП): перемикач спортивного режиму, перемикач режимів трансмісії, вимикач стоп-сигналу, МКПП: монтажний блок запобіжників і реле моторного відсіку, вимикач стоп-сигналу |
| F28 | 7.5 | TAIL RH – Права фара, аудіосистема (радіомагнітола, ГУ), вимикач на панелі приладів, обігрів кермового колеса, комбінація приладів (панель приладів), головний пристрій мультимедійної навігаційної системи, (радіомагнітола, ГУ), розетка AUX/USB, індикатор положення ричага селектора, задня права комбінація вогнів (внутр./зовн.) |
| F29 | 10 | ABS3 – Блок управління ABS (abs, антиблокувальна система), блок управління ESP (система динамічної стабілізації) |
| F30 | 10 | MODULE3 – Перемикач на лівій стороні передньої панелі, BCM |
| F31 | 15 | NTO STRG – Обігрів кермового колеса |
| F32 | 20 | FRT S / HTR – Блок управління підігрівом сидінь водія/переднього пасажира |
| F33 | 25 | SAFETY WDW – Блок електропривода скла двері водія із захистом від защемлення |
| F34 | 20 | RR S / FITR – Блок управління підігрівом задніх сидінь |
| F35 | 7.5 | TAIL LH – Ліва задня комбінація вогнів (внутр./зовн.), ліва/права лампа номерного знака, ліва фара |
| F36 | 10 | SPARE3 – Запасний |
| F37 | 10 | MODULE2 – Блок управління кондиціонером, ліва/права фари, головний пристрій аудіосистеми або мультимедійної навігаційної системи (радіомагнітола, ГУ), Блок управління підігрівом сидінь водія/переднього пасажира, обігрів кермового колеса, блок E-Call |
| F38 | 10 | MODULE1 – BCM (модуль кузовної електроніки), SLM (модуль нагадування про ремені безпеки та освітлення) |
| F39 | 10 | A / BAG – Блок управління SRS (система подушок безпеки) |
| F40 | 25 | P / WDW RH - Головний перемикач електросклопідйомників, перемикач електросклопідйомника переднього пасажира |
| F41 | 25 | P / WDW LH – Головний перемикач електросклопідйомників |
| F42 | 10 | START – АКПП (автоматична коробка передач): перемикач режимів трансмісії (перемикач діапазонів), МКПП (механічна коробка передач): ECM/PCM, монтажний блок моторного відсіку (Реле 1), Блок управління системи Smart Key (електронний ключ, безключовий доступ) |
| F43 | 10 | ENG E4 – ECM/PCM, блок іммобілайзера, Блок управління системи Smart Key (електронний ключ, безключовий доступ) |
| F44 | 10 | CLUSTER – Комбінація приладів |
| F45 | 7.5 | A / BAG IND – Комбінація приладів |
| F46 | 7.5 | MDPS1 – Блок MDPS (блок управління EUR (електроусилювач керма)) |
За прикурювач відповідають запобіжники 8 і 9 на 20А, позначені як POWER OUTLET.

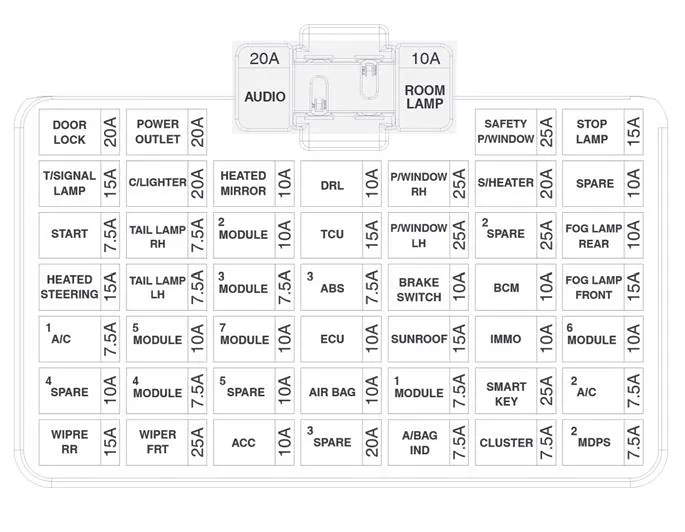

Варіант 2
| № | A | Призначення |
|---|---|---|
| DOOR LOCK | 20 | Монтажний блок I/P (Реле розблокування багажника, Реле блокування/розблокування дверей, Реле дворазового розблокування) |
| POWER OUTLET | 20 | Розетка живлення |
| SAFETY P/WINDOW | 25 | Модуль безпечного електропривода скла водія |
| STOP LAMP | 15 | Монтажний блок I/P(Електронний модуль стоп-сигналу) |
| T/SIGNAL LAMP | 15 | BCM, SLM |
| C/LIGHTER | 20 | Прикурювач |
| HEATED MIRROR | 10 | Зовнішнє дзеркало з електроприводом водія, Зовнішнє дзеркало з електроприводом пасажира, Модуль управління A/C |
| DRL | 10 | BCM |
| P/WINDOW RH | 25 | Головний перемикач електросклопідйомників, Перемикач електросклопідйомника пасажира |
| S/HEATER | 20 | Модуль управління підігрівом передніх сидінь |
| SPARE1 | — | |
| START | 7,5 | Smart Key : ECM/PCM, Монтажний блок E/R(Реле стартера), Модуль управління Smart Key / Без Smart Key : Реле сигналізації, Перемикач діапазонів трансмісії, Вимикач замка запалювання & Вимикач зчеплення |
| TAIL LAMP RH | 7,5 | Фара права, Задній комбінований вогонь (ЗОВН.) правий, Лампа номерного знака права, Задній комбінований вогонь (ВНУТР.) правий, ILL (+) |
| MODULE2 | 10 | Модуль FCA, Перемикач на торпедо |
| TCU | 15 | Монтажний блок E/R(Запобіжник – B/UP LAMP), Важіль перемикання A/T, Перемикач діапазонів трансмісії, Вимикач стоп-сигналу |
| P/WINDOW LH | 25 | Головний перемикач електросклопідйомників |
| SPARE2 | — | |
| FOG LAMP REAR | 10 | |
| HEATED STEERING | 15 | Кнопка обігріву керма |
| TAIL LAMP LH | 7,5 | Фара ліва, Лампа номерного знака ліва, Задній комбінований вогонь (ЗОВН.) лівий, Задній комбінований вогонь (ВНУТР.) лівий |
| MODULE3 | 7,5 | Модуль управління підігрівом передніх сидінь, Аудіо, Електрхромне дзеркало, Модуль управління A/C, Кнопка обігріву керма, Індикатор положення важеля перемикання A/T |
| ABS3 | 7,5 | Монтажний блок E/R(Багатоцільовий контрольний роз'єм), Модуль ESC |
| BRAKE SWITCH | 10 | Модуль управління Smart Key, Вимикач стоп-сигналу |
| BCM | 10 | BCM |
| FOG LAMP FRONT | 15 | Монтажний блок I/P(Реле передньої протитуманної фари) |
| A/C1 | 7,5 | Монтажний блок E/R(Реле вентилятора), Модуль управління A/C |
| MODULE5 | 10 | Мотор люка, Модуль управління підігрівом передніх сидінь |
| MODULE7 | 10 | Блок TPMS |
| ECU | 10 | ECM/PCM, Модуль іммобілайзера, Модуль управління Smart Key |
| SUNROOF | 15 | Мотор люка |
| IMMO. | 10 | Модуль іммобілайзера |
| MODULE6 | 10 | Соленоїд ключа |
| SPARE4 | — | |
| MODULE4 | 7,5 | SLM, BCM, Модуль управління Smart Key |
| SPARE5 | — | |
| AIR BAG | 10 | Модуль управління SRS, Датчик виявлення пасажира |
| MODULE1 | 7,5 | BCM, SLM, Блокування ключа |
| SMART KEY | 25 | Модуль управління Smart Key |
| A/C2 | 7,5 | |
| WIPER RR | 15 | Багатофункціональний перемикач, Мотор заднього склоочисника, Реле заднього склоочисника |
| WIPER FRT | 25 | Багатофункціональний перемикач, Мотор переднього склоочисника, Монтажний блок E/R(Реле повіл. швидкості склоочисника) |
| ACC | 10 | Монтажний блок I/P(Реле розетки живлення), BCM, SLM, Аудіо, Блокування ключа Перемикач зовнішніх дзеркал, Модуль управління Smart Key, Роз'єм зарядки USB |
| SPARE3 | — | |
| A/BAG IND | 7,5 | Комбінація приладів, Модуль управління A/C |
| CLUSTER | 7,5 | Комбінація приладів |
| MDPS2 | 7,5 | Блок MDPS |
| AUDIO | 20 | Аудіо |
| ROOM LP | 10 | Монтажний блок I/P(Реле плафона салону), Плафон консолі стелі , Модуль управління A/C, SLM, BCM, Датчик автоосвітлення & Фотодатчик, Блок TPMS ,Комбінація приладів, Роз'єм передачі даних, Плафон салону, Плафон багажника, Електрхромне дзеркало |
Моторний відсік
Головний блок запобіжників
Розташований поряд з акумулятором, з лівої сторони моторного відсіку.
| № | A | Позначення |
|---|---|---|
| MDPS1 | 80 | Блок MDPS (блок управління EUR (електроусилювач керма)) |
| ALT | 125 / 150 | Монтажний блок, моторний відсік (запобіжник – F3, F4, F5, F6) |
| RR DEFOG | 40 | Реле обігріву заднього скла (монтажний блок панелі приладів) |
| ABS1 | 40 | Блок управління ABS/ESP (ABS/ESP, антиблокувальна система) |
| ABS2 | 40 | Блок управління ABS/ESP (ABS/ESP, антиблокувальна система) |
| BLOWER | 40 | Монтажний блок моторного відсіку (Реле 2 – Реле вентилятора A/C) |
| WIPER | 10 | Електродвигун очищувача скла (дворники), багатофункціональний перемикач (перемикач на кермовій колонці), монтажний блок моторного відсіку (Реле 6) |
| ENG S2 | 10 | Датчик кисню (верхній), датчик кисню (нижній), монтажний блок моторного відсіку (Реле 4, Реле 9), соленоїдний клапан управління продувкою адсорбера, соленоїдний клапан впуску змінної геометрії |
| ENG S1 | 10 | Клапан управління маслом №1 (впуск/випуск), монтажний блок моторного відсіку (Реле 3, Реле 11) |
| ENG E2 | 15 | ECM/PCM (блок управління двигуном/АКПП (ECU)) |
| H/LP RH | 10 | Фара, права |
| H/LP LH | 10 | Фара, ліва |
| IGN COIL | 20 | Котушки запалювання №1 – 4, конденсатор |
| INJECTOR | 15 | ECM/PCM (блок управління (ECU) двигуном/АКПП), форсунки №1-4 |
| B/UP LP | 10 | Вимикач ліхтаря заднього ходу |
| BATT1 | 40 | Монтажний блок панелі приладів (запобіжник – F15, F16, F20, F21, F22, F23) |
| BATT2 | 50 | Монтажний блок панелі приладів (запобіжник – F32, F33, F34, реле електропривода склопідйомників) |
| IG2 | 40 | Вимикач запалювання, Монтажний блок PDM (Реле IG2), Реле 1 |
| C/FAN | 40 | Вентилятор охолодження радіатора двигуна, монтажний блок моторного відсіку (Реле 4, Реле 9) |
| ENG E1 | 30 | Головне реле, монтажний блок моторного відсіку (запобіжник – Реле 13) |
| B/Alarm | 10 | Сирена сигналізації, додатковий монтажний блок (Реле 15) |
| ENG T | 20 | PCM (Блок управління двигуном, ECU) |
| LO/H LP | 20 | Ближнє світло, монтажний блок моторного відсіку (Реле 8) |
| HI/H LP | 20 | Дальнє світло, монтажний блок моторного відсіку (Реле 7) |
| F/PUMP | 15 | Паливний насос (бензонасос), монтажний блок моторного відсіку (Реле 3) |
| HORN | 15 | Звуковий сигнал (клаксон), монтажний блок моторного відсіку (Реле 10) |
| ENG E3 | 15 | ECM/PCM (блок управління двигуном/АКПП (ECU)) |
| A / CON | 10 | Кондиціонер (клімат-контроль, електромагнітна муфта компресора кондиціонера), монтажний блок моторного відсіку (Реле 11) |
| BATT3 | 40 | Монтажний блок панелі приладів (запобіжник – F1, F5, F6, реле габаритного вогню (лампа)) |
| IG1 | 30 | Вимикач запалювання, Блок реле PDM (Реле IG1, Реле ACC) |
| P/ OUTLET1 | 40 | Розетка прикурювача, монтажний блок панелі приладів (реле розетки живлення) |

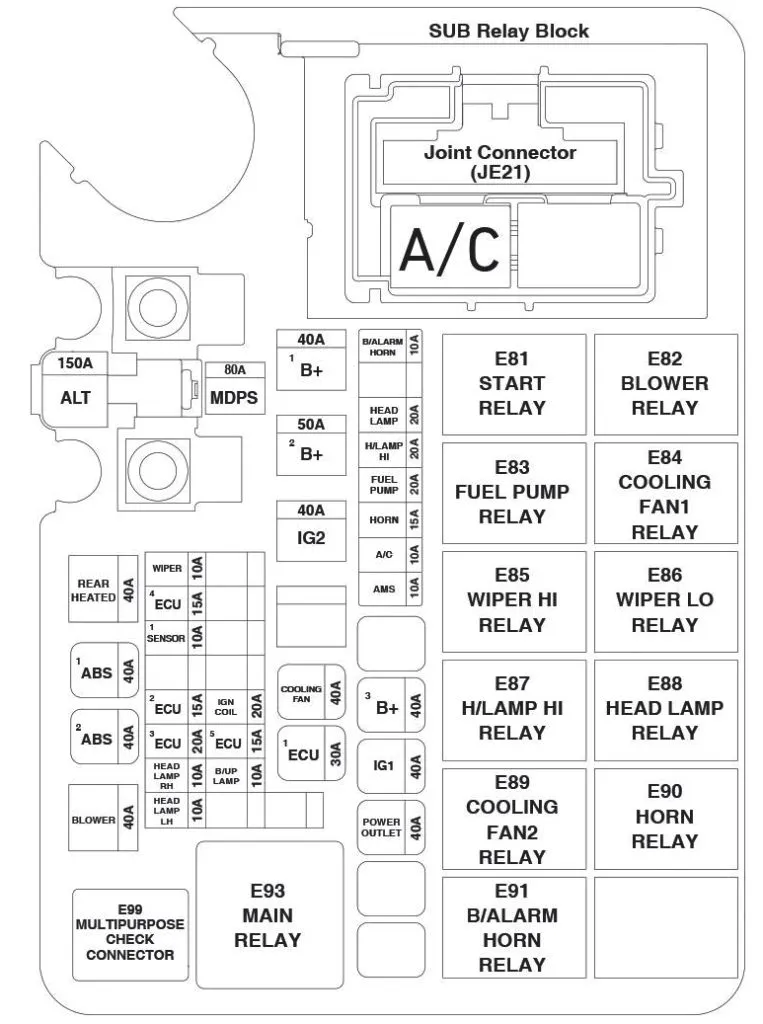

Запобіжник, позначений як P / OUTLET1, розташований у цьому блоці, також може відповідати за роботу прикурювачів або USB-розеток.
| № | A | Призначення |
|---|---|---|
| MDPS | 80 | Блок MDPS |
| ALT | 150 | Монтажний блок E/R (Запобіжник – ABS1, ABS2, BLOWER, REAR HEATED) |
| REAR HEATED | 40 | Монтажний блок I/P (Реле обігріву заднього скла) |
| ABS1 | 40 | Модуль ESC, Багатоцільовий контрольний роз'єм |
| ABS2 | 40 | Модуль ESC |
| BLOWER | 40 | Монтажний блок E/R (Реле вентилятора) |
| WIPER | 10 | Мотор переднього склоочисника, Багатофункціональний перемикач, Монтажний блок E/R (Реле повіл. швидкості склоочисника) |
| ECU4 | 15 | ECM/PCM |
| SENSOR1 | 10 | Клапан управління маслом №1/№2, Монтажний блок E/R (Реле вентилятора охолодження1/2), Датчик кисню (Верхній), Датчик кисню (Нижній), Соленоїдний клапан змінного впуску, Додатковий блок реле (Реле A/C) Соленоїдний клапан управління продувкою, Клапан закриття адсорбера |
| ECU2 | 15 | ECM/PCM |
| ECU3 | 20 | ECM/PCM |
| HEAD LAMP RH | 10 | Фара права |
| HEAD LAMP LH | 10 | Фара ліва |
| IGN COIL | 20 | Котушка запалювання №1~№4, Конденсатор |
| ECU5 | 15 | ECM/PCM, Монтажний блок E/R (Реле паливного насоса) |
| B/UP LAMP | 10 | Вимикач ліхтаря заднього ходу |
| B+1 | 40 | Монтажний блок I/P (Запобіжник – DRL, FOGLAMP FRONT, STOP LAMP, MODULE6, Силовий роз'єм (AUDIO, ROOM LAMP)) |
| B+2 | 50 | Монтажний блок I/P (Запобіжник – IMMO, SMART KEY1, BRAKE SWITCH, BCM, SAFETY P/WINDOW, S/HEATER, SUNROOF, Реле склопідйомника) |
| IG2 | 40 | Вимикач запалювання, Блок реле PDM (Реле IG2), Монтажний блок E/R (Реле стартера) |
| COOLING FAN | 40 | Монтажний блок E/R (Реле вентилятора охолодження1/2) |
| ECU1 | 30 | Монтажний блок E/R (Запобіжник – ECU3, ECU4, Головне реле) |
| B/ALARM HORN | 10 | Реле сирени сигналізації |
| HEAD LAMP | 20 | Монтажний блок E/R (Реле фари) |
| H/LAMP HI | 20 | Без DRL : Монтажний блок E/R (Реле дальнього світла) З DRL : SLM, BCM |
| FUEL PUMP | 20 | Монтажний блок E/R (Реле паливного насоса) |
| HORN | 10 | Монтажний блок E/R (Реле звукового сигналу) |
| A/C | 10 | Додатковий блок реле (Реле A/C) |
| AMS | 10 | Датчик акумулятора |
| B+3 | 40 | Монтажний блок I/P (Запобіжник – T/SIGNAL LAMP, DOOR LOCK, Реле габаритного вогню) |
| IG1 | 40 | Вимикач запалювання, Блок реле PDM (Реле IG1, Реле ACC) |
| POWER OUTLET | 40 | Монтажний блок I/P (Реле розетки живлення) |
Додатковий блок
Закріплений з правої сторони моторного відсіку.
| № | A | Розшифровка |
|---|---|---|
| F1 HTD LH | 40 | Реле обігріву лобового скла (ліва сторона) |
| F2 HTD RH | 40 | Реле обігріву лобового скла (права сторона) |
| F3 HTD | 10 | Перемикач на передній панелі (перемикач обігріву лобового скла) |
| RLY. | Реле обігріву лобового скла |
