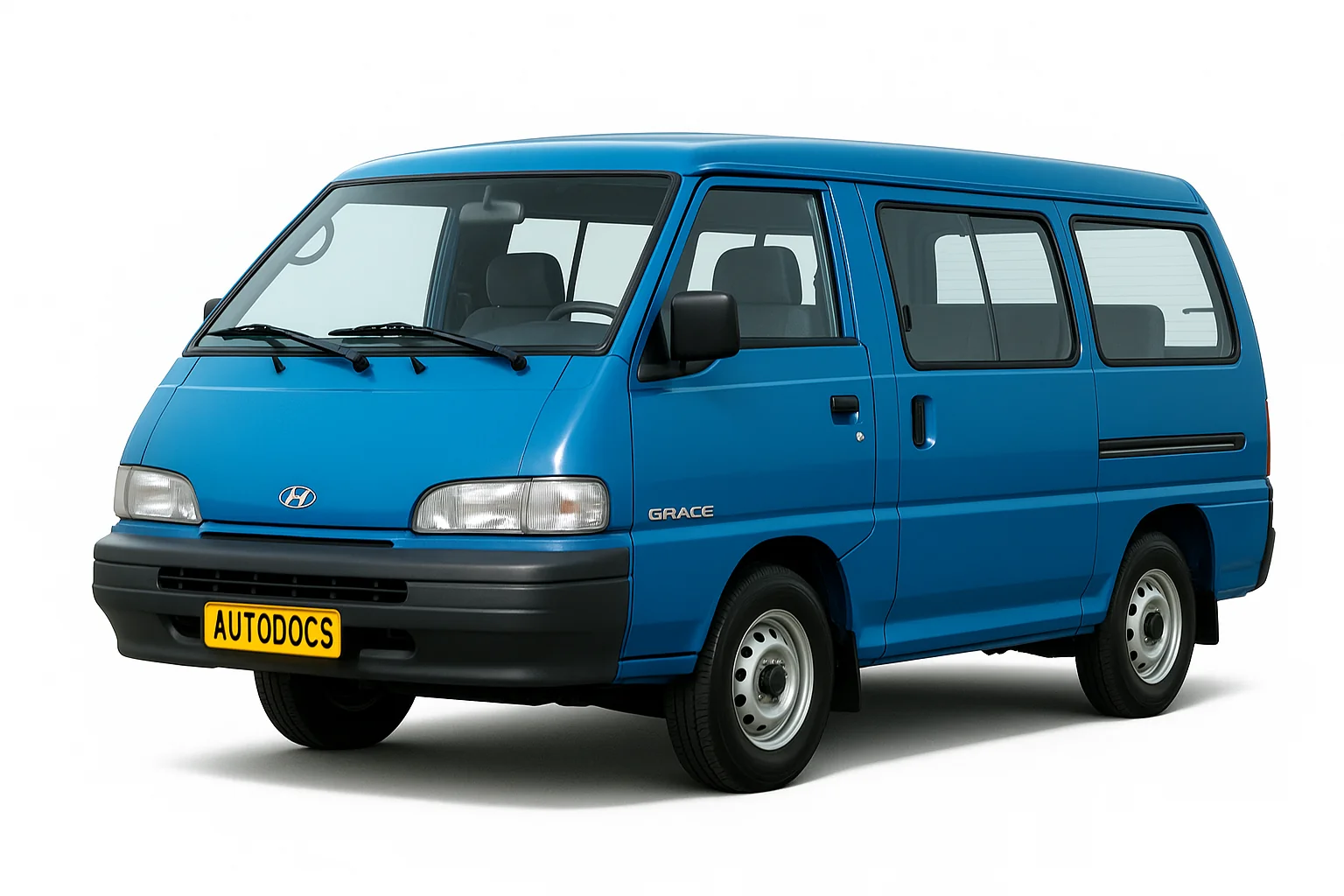

Мікроавтобус Hyundai Grace випускався у двох поколіннях та постачався по всьому світу. У деяких країнах відомий під назвою Hyundai H-100 . В данной публикации мы покажем описание предохранителей и реле Хендай Грейс (H-100) производившихся в 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах со схемами блоков и местами их розташування.
Призначення елементів у блоках та їх розташування може відрізнятись від показаного та залежить від року випуску, регіону постачання та рівня оснащення.
Блок у салоні
Основний блок із запобіжниками знаходиться під панеллю з боку водія.
Опис запобіжників
| 1 | Освітлення салону |
| 2 | Крім EC: Стоп-сигнали EC: Аварійна сигналізація |
| 3 | Звуковий сигнал, задні ліхтарі (крім EC) |
| 4 | Обігрів скла |
| 5 | Крім EC: Задній обігрівач |
| 5 | EC: Обігрів паливного фільтра |
| 6 | Лампи заднього ходу |
| 7 | Права фара |
| 8 | Ліва фара |
| 9 | центральний замок |
| 10 | Крім EC: Задній прикурювач |
| 10 | EC: Задній обігрівач, протитуманний задній ліхтар |
| 11 | Передній прикурювач |
| 12 | ABS, передні фари |
| 13 | Склоочисник |
| 14 | Передній обігрівач |
| 15 | Протитуманні фари |
| 15 | Задня ліва фара |
| 16 | Аварійна сигналізація |
| 16 | Задня права фара |
| 17 | Лівий склопідйомник |
| 18 | Правий склопідйомник |
Окремо поза блоком можуть бути деякі реле: реле покажчиків повороту та аварійна сигналізація, реле склопідйомників, реле задніх ліхтарів, реле заднього обігрівача, реле заднього протитуманного ліхтаря.
Блоки під капотом
Блок силових запобіжників
Розташований поруч із акумулятором.
Схема
Позначення
| A | 40А Дизельні двигуни: Генератор, запобіжники №1,2,3,15,16 Бензинові двигуни: Генератор, реле паливного насоса, передні фари, конденсатор, запобіжники №1,2,3,15,16 |
| B | 40А Замок запалювання |
| C | 40/50А З ABS: Модулятор ABS Без ABS: Запобіжник №4,5 |
| D | 50А Реле склопідйомників, запобіжники кондиціонера |
| E | 80А Модулятор ABS, генератор |
Реле
Реле фар (М02), реле з діодом (М77)
Реле склоочисника (М74), реле паливного фільтра (М84)
Реле паливного насосу
Реле стартера
