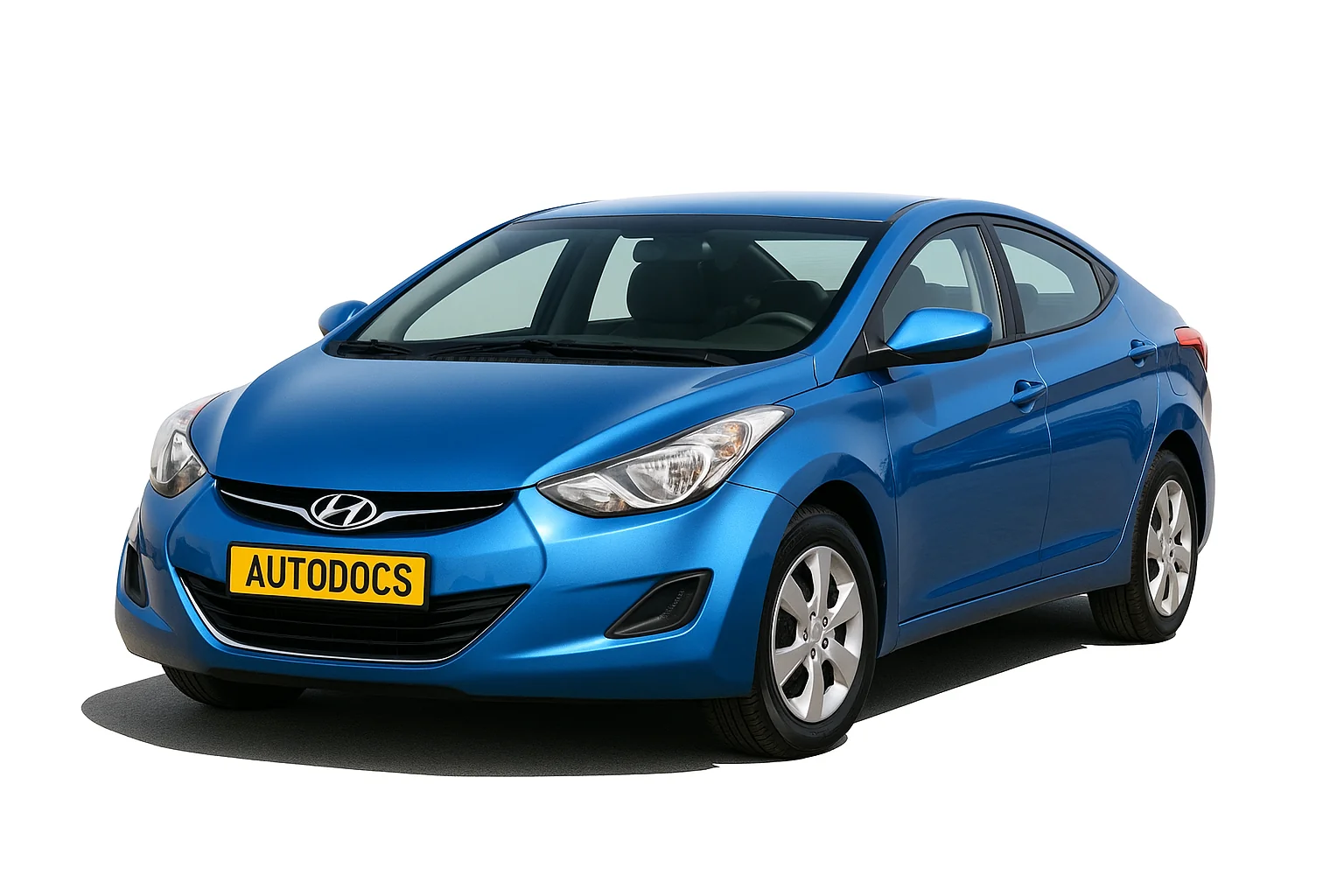

Hyundai Elantra 5 го покоління вироблялася у 2010, 2011, 2012, 2013, 2014 та 2015 роках переважно з бензиновими двигунами. За цей час модель пройшла рестайлінг. У даному матеріалі Ви знайдете опис запобіжників та реле Хендай Елантра 5 зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Кількість елементів у блоках запобіжників та реле Вашої Хендай Елантра 5 та їх призначення може відрізнятись від представленого, звіряйте опис зі своїми схемами на звороті захисної кришки.
Блок у салоні
Розташований під панеллю приладів за захисною кришкою.
Схема
Позначення запобіжників
| START | 7,5А Без системи Smart Key: Блок реле ICM (Реле сигналізації), З системою Smart Key: Перемикач режимів роботи АКП, ECM, Блок запобіжників та реле E/R (Реле Start 1), Модуль керування системою Smart Key |
| A/BAG | 15А Модуль керування системою пасивної безпеки SRS, Датчик класифікації пасажира за масою |
| A/BAG IND | 7,5А Щиток приладів |
| MDPS | 7,5А Модуль керування підсилювачем рульового керування EPS |
| POWER OUTLET | 15А Силовий висновок (розетки) |
| BCM | 7,5А Модуль керування системою Smart Key, BCM |
| A/CON SW | 7,5А Модуль керування системою кондиціювання |
| MODULE 2 | 7,5А Електро хромне дзеркало, Вимикач системи ESC |
| SPARE 1 | Резерв |
| MODULE 4 | 7,5А Задній датчик системи допомоги при паркуванні Лев/Прав (Внутр./ Зовніш.), Модуль керування системою кондиціювання (Клімат контроль), Індикатор положення селектора АКП |
| IG1 | 20А Блок запобіжників та реле E/R (Запобіжник – TCU 1, ECU 3, ABS 3) |
| PDM3 | 7,5А Модуль керування системою Smart Key |
| C/LIGHTER | 20А Прикурювач |
| MODULE 6 | 10А Перемикач регулювання зовнішнього дзеркала, Audio, Модуль головного пристрою аудіосистеми та системи навігації, Цифровий годинник |
| HTD MIRR | 10А Перемикач регулювання зовнішнього дзеркала Вод./Пасажир, Модуль керування системою кондиціювання |
| MODULE 3 | 7,5А Аудіосистеми, Модуль системи контролю за тиском в шинах, Цифровий годинник, BCM, Щиток приладів, Модуль підігріву водійського та пасажирського сидінь |
| SUNROOF | 15А Люк даху |
| S/HEATER RR RH | 15А Перемикач підігріву заднього сидіння, Правого |
| BLOWER | 10А Модуль керування системою кондиціювання (кондиціонер з ручним керуванням), ECM/PCM, Резистор вентилятора |
| IOD 1 | 10А Лампа багажника, Лам індивідуального підсвічування Ліва/Права, Лампа салону, Лампа верхньої консолі, Замок запалювання III. та Перемикач попереджувального сигналізатора відчинених дверей (Без системи Smart Key) |
| TRUNK | 10А Реле кришки багажника |
| MODULE 1 | 7,5А Перемикач коробки передач в режим Sport (АКП), Соленоїд ключа (Без системи Smart Key) |
| S/HEATER RR LH | 15А Перемикач підігріву заднього сидіння, Лівого |
| MODULE 7 | 7,5А Модуль керування системою Smart Key, BCM |
| IOD 2 | 20А Аудіосистеми, Модуль головного пристрою A/V та навігації |
| P/WDW RH | 25А Реле сервоприводу скла, Правого |
| PDM2 | 7,5А Модуль керування системою Smart Key, Перемикач кнопки Start Stop |
| WIPER FRT | 25А Блок запобіжників та реле ICM (Реле датчика дощу), Багатофункціональний перемикач, Електромотор склоочисника, Блок запобіжників та реле E/R (Реле склоочисника) |
| MODULE 5 | 7,5А Іонізатор (Клімат-контроль), Датчик дощу, Люк даху |
| AMP 1 | 25А AMP (підсилювач) |
| PDM 1 | 25А Модуль керування системою Smart Key |
| A/CON | 7,5А Модуль керування системою кондиціювання, Блок запобіжників та реле E/R (Реле вентилятора) |
| IOD 4 | 10А Модуль системи контролю за тиском у шинах, BCM, Фотодатчик автоматичного включення головного освітлення, Щиток приладів, DLC, Роз'єм апгрейду розподільчого блоку, Електро хромне дзеркало, Модуль управління системою кондиціювання, Цифровий годинник |
| P/WDW LH | 25А Реле сервопривода скла Лівого, Модуль системи безпеки сервопривода скла |
| DR LOCK | 20А Реле замикання дверей, Реле відмикання дверей, Блок запобіжників та реле ICM (Реле покажчиків повороту) |
| P/SEAT DRV | 30А Перемикач ручного регулювання сидіння водія |
За прикурювач відповідає запобіжник позначений як C/LIGHTER на 20А, а за додаткові розетки POWER OUTLET.
Блок під капотом
Знаходиться у лівій частині моторного відсіку.
Схема
Опис запобіжників
| MDPS | 80А Модуль керування системою EPS |
| B+1 | 60А Розподільний блок (ARISU 1 (4CH), IPS 1, Запобіжник – P/WDW LH, P/WDW RH, TRUNK, AMP 1) |
| C/FAN | 40А Реле вентилятора системи охолодження (Низк), Реле вентилятора системи охолодження (Висок) |
| ABS 1 | 40А Модуль ESC, Багатофункціональний діагностичний роз'єм |
| RR HTD | 40А Реле підігріву сидінь |
| BLOWER | 40А Реле вентилятора системи охолодження |
| B+2 | 60А Розподільний блок (Реле звукового сигналу при включенні покажчика повороту, ARISU 2 (4CH), IPS (1CH), IPS (2CH), Запобіжники – P/SEAT DRV, SUNROOF [ЛЮК]) |
| B/UP LP | 10А Електро хромове дзеркало, Модуль головного пристрою Аудіо/відео (A/V) та Навігації, Комбінація задніх ліхтарів (Внутрішня) Лівий/Правий, Вимикач лампи стоп-сигналу, BCM, Щиток приладів |
| TCU 1 | 15А Датчик швидкості автомобіля, Перемикач режимів роботи АКП |
| ABS3 | 10А Модуль системи ESC, Багатофункціональний діагностичний роз'єм |
| ECU3 | 10А Вимикач стоп-сигналів, ECM, АКП – PCM |
| WIPER | 10А Датчик дощу, ECM, АКП – PCM |
| B+3 | 50А Розподільний блок (Запобіжники – MODULE 1, PDM 1, PDM 2, DR LOCK) |
| EMS | 40А Блок EMS (Реле управління двигуном, Запобіжники – ECU 4, A/CON, F/PUMP) |
| STOP LP | 15А Вимикач стоп-сигналів, Модуль керування системою Smart Key |
| S/HEATER FRT | 20А Модуль керування підігрівом водійського та пасажирського сидінь |
| HORN | 15А Реле звукового сигналу |
| IG2 | 40А Без системи Smart Key: Замок запалювання, Реле Start 1, З системою Smart Key: Реле PDM 4 (IG2), Реле Start 1 |
| ABS 2 | 30А Модуль системи ESC, Багатофункціональний діагностичний роз'єм |
| IG 1 | 40А Без системи Smart Key: Замок запалювання, Із системою Smart Key: Реле PDM 3 (IG1), Реле PDM 2 (ACC) |
| F/PUMP | 15А Реле паливного насосу |
| ECU 4 | 15А PCM (АКП), ECM (МКП) |
| A/CON | 10А Реле компресора системи кондиціювання |
| INJECTOR | 10А Паливні форсунки #1 / #2 / #3 / #4, Реле компресора системи кондиціювання, Реле паливного насоса |
| ECU 2 | 10А PCM (АКП), ECM (МКП) |
| IGN COIL1 | 20А Котушки запалювання #1 / #2 / #3 / #4, Конденсатор |
| SENSOR 2 | 10А Модуль системи іммобілайзера Датчик положення розподільчого валу #1 /#2 |
| SENSOR 1 | 10А Датчик надлишку кисню (Верхній/Нижній), Клапан закриття додаткової ємності паливного бака, Електромагнітний клапан системи зміни довжини впускного колектора, Клапан контролю тиску масла в системі зміни фаз газорозподілу #1 / #2, Електромагнітний клапан системи уловлювання парів палива, Реле вентилятора системи охолодження двигуна (Низк.), Реле вентилятора системи охолодження двигуна (Висок.) |
| SPARE | Резерв |
Призначення реле
На плюсовій клемі акумуляторної батареї можуть перебувати силові запобіжники високої потужності.
