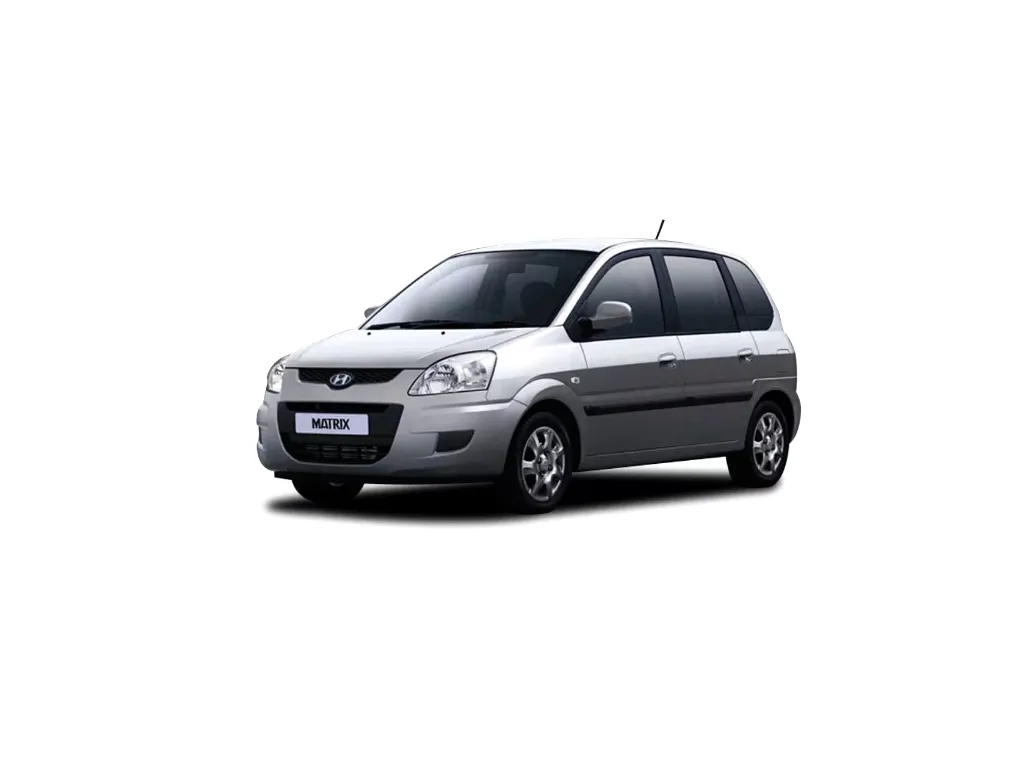

Hyundai Matrix – популярний субкомпактвен, відомий у деяких країнах як Hyundai Lavita. Автомобіль оснащувався надійними бензиновими двигунами об’ємом 1.5, 1.6 та 1.8 літра. Роки виробництва Hyundai Matrix: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. За весь період випуску модель двічі піддавалася рестайлінгу. У цій статті ми детально розберемо блоки запобіжників і реле Hyundai Matrix: наведемо схеми, фотографії розташування елементів та корисні рекомендації. Окремо розглянемо запобіжник прикурювача Hyundai Matrix, а також покажемо, де знаходяться основні електронні блоки управління (ЕБУ) у цьому автомобілі. Ця інформація допоможе вам швидко знайти та замінити перегорілі запобіжники або несправні реле.
Залежно від регіону поставки та року випуску можливе різне виконання блоків запобіжників і реле. Звіряйте призначення зі своїми схемами на зворотному боці захисної кришки.
Зміст
Блоки управління
Загальна схема розташування електронних блоків управління
| № | Призначення |
|---|---|
| 1 | Електронний блок управління ABS |
| 2 | Боковий датчик удару, лівий — Центральна стійка |
| 3 | Боковий датчик удару, правий — Центральна стійка |
| 4 | Сирена протиугонної системи — перегородка |
| 5 | Звуковий попереджувальний сигнал/ зумер – за блоком запобіжників /реле панелі приладів |
| 6 | Акумуляторна батарея |
| 7 | Діагностичний роз’єм (DLC) — під панеллю приладів |
| 8 | Блок управління системою освітлення в денний час — внутрішня частина крила |
| 9 | Електронний блок управління двигуном- нижня захисна панель |
| 10 | Блок запобіжників /реле, моторний відсік 1 |
| 11 | Блок запобіжників /реле, моторний відсік 2 (Дизель) |
| 12 | Блок запобіжників /реле, моторний відсік З (Дизель) |
| 13 | Блок запобіжників /реле, панель приладів |
| 14 | Резистор електродвигуна вентилятора опалювача — поряд з електродвигуном вентилятора опалювача |
| 15 | Звуковий сигнал (верхній) |
| 16 | Звуковий сигнал (нижній) |
| 17 | Інерційний вимикач відсічки подачі палива – за акумуляторною батареєю |
| 18 | Блок управління іммобілайзером -за блоком запобіжників /реле панелі приладів |
| 19 | Багатофункціональний блок управління-за блоком запобіжників /реле панелі приладів – функції протиугонна система, центральний замок, обігрівач заднього скла, зумер наявності ключа в замку запалювання, лампи освітлення салону /затримка виключення, система попередження про непристебнутий ремінь безпеки, очищувач /омивач лобового скла |
| 20 | Реле електроприводу люка — на стельовій панелі |
| 21 | Електронний блок управління SRS- під центральною консоллю |
| 22 | Електронний блок управління КПП – АКПП – за панеллю приладів, зліва |
| 23 | Реле очищувача заднього скла – ліва частина багажного відділення |
Блок у салоні Хендай Матрикс
Розташований у нижній частині панелі приладів. Для доступу приберіть захисну кришку.
| № | Опис реле |
|---|---|
| 1 | Резерв |
| 2 | Реле центрального замка (розблокування) |
| 3 | Реле аварійної сигналізації |
| 4 | Резерв |
| 5 | Реле центрального замка |
| 6 | Реле електроприводу склопідйомників |
| 7 | Реле протиугонної системи |
| 8 | Реле сирени протиугонної системи |
| 9 | Реле обігрівача заднього скла |
| 10 | Реле-переривник покажчиків повороту |
| 11 | Реле електродвигуна вентилятора опалювача |
Можливі кілька варіантів виконання відділу з запобіжниками.
| № | A | Позначення запобіжників |
|---|---|---|
| RR HTD | 30 | Реле обігрівача заднього скла |
| STOP | 10 | Реле стоп-сигналу, реле електричних склопідйомників |
| D/LOCK | 15 | Реле запирання (відпирання) дверей, ЕТАСМ, реле люка |
| HAZARD | 10 | Реле охоронної сигналізації, реле аварійної сигналізації |
| AUDIO | 10 | Автомагнітола |
| C/LIGHT | 15 | Прикурювач |
| A/B | 10 | Блок управління подушками безпеки |
| A/В IND | 10 | Контрольна лампа подушок безпеки |
| T/SIG | 10 | Вимикач аварійної сигналізації, таймер ременя безпеки, панель приладів, Блок управління ABS, резистор збудження, привід насоса омивача |
| ECU | 15 | ЕСМ, датчик швидкості автомобіля, ТСМ, котушка запалювання |
| ETACS | 10 | ЕТАСМ, селектор автоматичної коробки передач |
| RRWPR | 10 | Двигун заднього склоочисника, реле заднього склоочисника |
| START | 10 | Реле стартера |
| FRTWPR | 20 | Реле склоочисників, двигун насоса омивача, таймер склоочисників і обігрівача заднього скла |
| S/HTD | 15 | Вимикач обігріву лівого (правого) переднього сидіння |
| P/OUTLET | 25 | Передня (задня) розетка для підключення зовнішніх споживачів |
| IG2 | 10 | ЕТАСМ, реле електричних склопідйомників, реле обігрівача заднього скла, реле люка, реле фар, реле вентилятора системи обігріву та кондиціювання |
| O/S MRR | 10 | Вимикач зовнішніх дзеркал, реле задніх протитуманних вогнів |
Запобіжник, що відповідає за передній прикурювач, позначений як C/LIGHT, а за додаткові розетки – P/OUTLET.
Блоки під капотом Hyundai Matrix
Головний блок
Він знаходиться поряд з акумулятором під захисною кришкою.
| № | A | Розшифровка |
|---|---|---|
| 1 | 30 | COND -Електро вентилятор конденсатора |
| 2 | 40 | ABS – Система курсової стійкості ESP та антиблокувальна система гальм ABS |
| 3 | 40 | ABS – Система курсової стійкості ESP та антиблокувальна система гальм ABS |
| 4 | 30 | P/WIN – Електро склопідйомники |
| 5 | 40 | BLR – Електро вентилятор радіатора опалювача |
| 6 | 10 | ABS – Антиблокувальна система гальм ABS |
| 7 | 15 | INJ – Паливні форсунки, котушки запалювання |
| 8 | 10 | SNSR – Датчики системи управління двигуном |
| 9 | 10 | F/PUMP – Паливний насос |
| 10 | 10 | TAIL LH – Лівий задній вогник, лівий вогник підсвітки номерного знака |
| 11 | 10 | TAIL RH Правий задній вогник, правий вогник підсвітки номерного знака |
| 12 | Діод включення задніх протитуманних вогнів | |
| 13 | 120 | ВАТТ – Генератор |
| 14 | 40 | B+ – Кондиціонер, обігрів заднього скла, стоп-сигнали, центральний замок, протиугонна сигналізація |
| 15 | 30 | ECU – Блок управління двигуном, генератор, головне реле системи управління двигуном |
| 16 | 40 | IGN – Стартер, вимикач (замок) запалювання |
| 17 | 30 | RAD – Електро вентилятор радіатора |
| 18 | 20 | TAIL – Задні вогні |
| 19 | 15 | FR FOG – Протитуманні фари |
| 20 | 15 | H/LP LH – Ліва фара |
| 21 | 15 | НДР RH – Права фара |
| 22 | 10 | ECU – Блок управління двигуном, генератор, головне реле системи управління двигуном |
| 23 | 10 | HORN – Звуковий сигнал |
| 24 | 10 | A/CON – Кондиціонер |
| 25 | 15 | DRL – Блок управління габаритним світлом |
| 26 | 10 | ROOM LP – Автомагнітола, освітлення салону, підсвітка комбінації приладів |
| R1 | MAIN – Головне реле | |
| R2 | COND2 – Реле електро вентилятора конденсатора (мала швидкість обертання) | |
| R3 | F/P CHK – Реле паливного насоса | |
| R4 | RAD – Реле електро вентилятора радіатора | |
| R5 | H/LP – Реле включення фар | |
| R6 | HORN – Реле звукового сигналу | |
| R7 | WIPER – Реле склоочисника | |
| R8 | R/W DIODE – Реле включення діода (поз. 12) | |
| R9 | START – Реле стартера | |
| R10 | A/CON – Реле кондиціонера | |
| R11 | TAIL – Реле включення задніх вогнів | |
| R12 | COND1 – Реле електро вентилятора конденсатора (висока швидкість обертання) | |
| R13 | FR FOG – Реле включення задніх протитуманних вогнів |
Додатковий блок
| № | Опис |
|---|---|
| GLOW | свічки |
| PTC | додатковий обігрівач |
