Hyundai Accent RB був представлений у 2010 році. Випускався у 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 та 2023 роках з кузовами седан та хетчбек, переважно з бензиновими двигунами об'ємом 1,4 та 1,6 літра. За час виробництва Hyundai Accent пройшов рестайлінг, що могло відобразитися на компонуванні монтажних блоків. У цьому керівництві ви знайдете повний опис запобіжників та реле Hyundai Accent RB: схеми блоків запобіжників у салоні та під капотом, їх розташування, розшифрування призначення кожного елемента. Окрему увагу приділимо запобіжнику прикурювача Hyundai Accent – його номіналу та розташуванню у блоці.
Призначення запобіжників та реле у блоках Hyundai Accent RB може відрізнятися від представленого та залежить від рівня комплектації та року випуску. Перевіряйте призначення за схемами на зворотному боці захисної кришки.
Блок запобіжників у салоні
Розташований під панеллю приладів з боку водія. Для доступу зніміть захисну кришку.
Блок запобіжників
| № | A | Призначення |
|---|---|---|
| 1 | 15 | FRT-Deicer – Обігрів лобового скла |
| 2 | 15 | P / OUTLET – Розетка 12В |
| 3 | 10 | C / LIGHTER – Прикурювач |
| 4 | 10 | АСС – Замок запалювання – аудіосистема, модуль керування електрообладнанням кузова, модуль керування блокуванням АКПП, блок керування системою електронного ключа |
| 5 | 10 | A / BAG IND – Індикатор деактивації подушки безпеки – передньої |
| 6 | 10 | A / BAG – Подушки безпеки, модуль керування SRS |
| 7 | 10 | T / SIG Аварійна сигналізація |
| 8 | Резерв | |
| 9 | Резерв | |
| 10 | 15 | R / WPR – Склоочисник заднього скла – Двигун, Багатофункціональний перемикач |
| 11 | Резерв | |
| 12 | 10 | RR (R / FOG) – Протитуманні фари (задні) |
| 13 | 10 | FRT (F / FOG) – Протитуманні фари (передні) |
| 14 | 10 | ROOM 2 – Реле економії батареї (автоматичне захисне відключення) |
| 15 | 15 | STOP LP – Стоп-сигнали |
| 16 | 10 | CLUSTER – Комбінація приладів |
| 17 | 10 | IG1 1 – Модуль керування системою безпеки |
| 18 | 10 | ABS – Гідроелектронний модуль ABS |
| 19 | 10 | B / UP LP – Задні габаритні вогні (вимикач) |
| 20 | 10 | PCU – Модуль керування Модуль керування електрообладнанням кузова, Модуль керування блокуванням АКПП, Блок керування системою електронного ключа |
| 21 | 10 | H / LP LH – Фара – ліва |
| 22 | 10 | DAY TIME RUNNING LIGHT – Денні ходові вогні |
| 23 | 15 | HAZARD – Вимикач аварійної сигналізації |
| 24 | 25 | SMK 1 – Модуль керування, модуль керування електрообладнанням кузова, модуль керування блокуванням АКПП, блок керування електронним ключем |
| 25 | Резерв | |
| 26 | 10 | SMK 2 – Модуль керування, модуль керування електрообладнанням кузова, модуль керування блокуванням АКПП, блок керування електронним ключем, вимикач кнопки запуску та зупинки двигуна |
| 27 | 15 | TCU – Датчик швидкості Датчик діапазону АКПП. Генератор імпульсів |
| 28 | 15 | IGN COIL – Котушка запалювання 1-4, конденсатор |
| 29 | 10 | IGN 2 – Електропідйомники стекол. Люк |
| 30 | 25 | F / WPR – Склоочисник лобового скла |
| 31 | 20 | DOOR LOCK – Центральний замок – блок керування |
| 32 | 25 | SAFETY P / WDW – Електропідйомники стекол – блокування |
| 33 | 15 | S / HEATER – Підігрів передніх сидінь |
| 34 | Резерв | |
| 35 | 10 | ROOM 1 – Освітлення салону. Кондиціонер |
| 36 | 20 | AUDIO – Аудіосистема |
| 37 | 10 | TAIL LH – Фара та ліхтар лівого борту. Підсвітка номерного знака |
| 38 | 10 | TAIL RH – Фара та ліхтар правого борту. Підсвітка перемикачів, вимикачів у салоні, селектора. Комбінація приладів, кнопки живлення та перемикання |
| 39 | 10 | START – Стартер – реле. Протиугонна сигналізація |
| 40 | 10 | H / LP RH – Фара – права |
| 41 | 25 | P / WDW LH – Блок керування електросклопідйомниками – лівий задній вимикач |
| 42 | 25 | P / WDW RH - Блок керування електросклопідйомниками – правий задній вимикач |
| 43 | 10 | HTD MIRR – Система обігріву зовнішніх дзеркал заднього виду |
| 44 | 10 | A / CON 2 – Кондиціонер |
| 45 | Резерв |
Для переднього прикурювача призначений запобіжник номер 3 на 10А, а для додаткових розеток номер 2 на 15А.
Реле
На зворотному боці блока можуть знаходитися деякі реле.
| № | Призначення реле |
|---|---|
| MK1 | Реле обігріву заднього скла |
| MK2 | Реле протитуманної фари |
| MK3 | Реле протитуманної фари |
| MK4 | Реле габаритного світла |
| MK5 | Реле освітлення салону |
| MK6 | Реле обігріву лобового скла |
| MK7 | Реле центрального замка |
| MK8 | Резерв |
| MK9 | Резерв |
| MK10 | Реле аварійної сигналізації |
| MK11 | Реле живлення склопідйомників |
| MK12 | Резерв |
| MK13 | Реле електронного керування стоп-сигналами (встановлено поза блоком) |

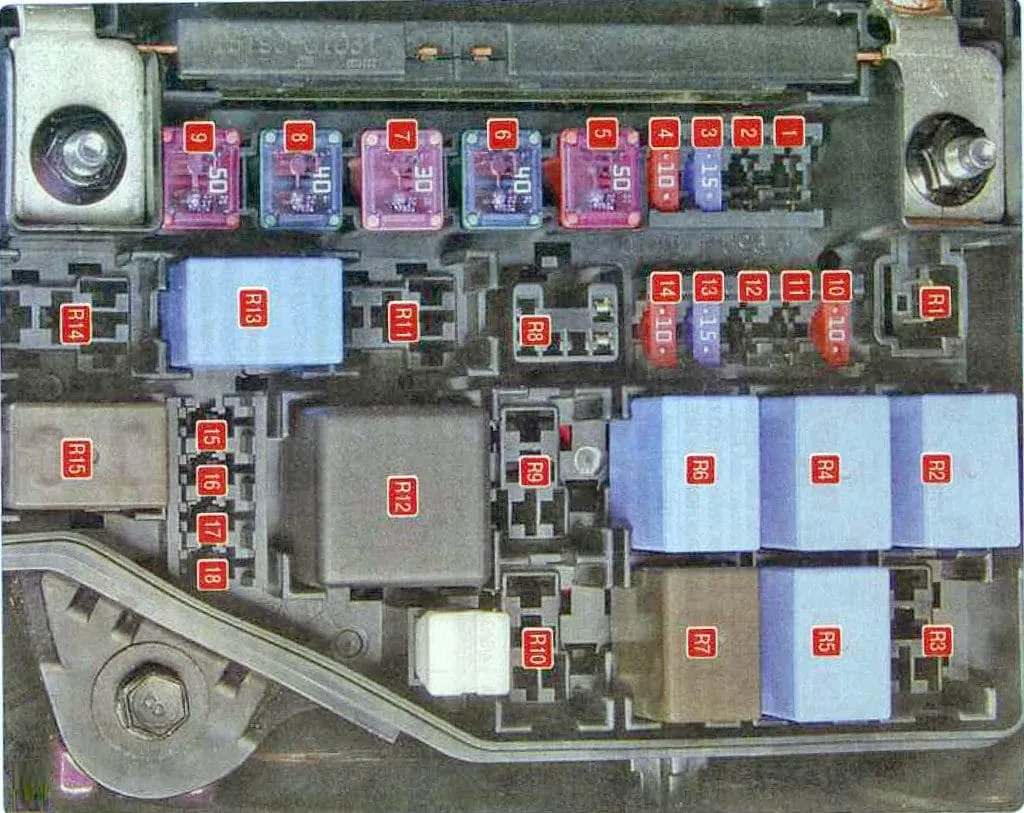

Моторний відсік
Розташований з правої сторони моторного відсіку поряд з акумуляторами.
| № | A | Призначення |
|---|---|---|
| 1 | Резерв | |
| 2 | Резерв | |
| 3 | 15 | F / PUMP – Паливний насос |
| 4 | 10 | HORN – Звуковий сигнал |
| 5 | 50 | B + 2 – Блок комутації: аварійна сигналізація, електросклопідйомники, центральний замок, запобіжники – F23-F25, F31, F32 |
| 6 | 40 | C / FUN – Блок керування системи опалення |
| 7 | 40 | ECU 1 – Блок керування двигуном – реле 1. Запобіжник F25 |
| 8 | 40 | IG1 – Вимикач запалювання, модуль керування електрообладнанням кузова, модуль керування блокуванням АКПП, блок керування кнопки старт-стоп. |
| 9 | 50 | IG2 – Вимикач запалювання, модуль керування електрообладнанням кузова, модуль керування блокуванням АКПП, блок керування кнопки старт-стоп |
| 10 | 10 | A / CON – Кондиціонер |
| 11 | Резерв | |
| 12 | Резерв | |
| 13 | 15 | INJECTOR – Модуль керування двигуном. Модуль керування трансмісією. Паливний насос – реле. Клапан керування маслом |
| 14 | 10 | SENSOR – Модуль керування двигуном. Датчик розподвалу. Датчик кисню. Іммобілайзер. Кондиціонер – реле. Вентилятор – реле низької швидкості та реле високої швидкості. Соленоїдний клапан |
| 15 | 10 | ECU 2 – Електронний блок керування двигуном |
| 16 | Резерв | |
| 17 | 10 | B / UP LP – Блок керування трансмісією. Датчик АКПП. Панель приладів. Комбіновані задні ліхтарі. |
| 18 | 10 | WAPER – Очисник скла |
| Позначення реле | ||
| R1 | Резерв | |
| R2 | Реле звукового сигналу | |
| R3 | Реле вимикача запалювання, модуля керування електрообладнанням кузова, модуля керування блокуванням АКПП, блока керування кнопки пуску та зупинки двигуна | |
| R4 | Реле кондиціонера | |
| R5 | Реле вимикача блокування запалювання | |
| R6 | Реле вентилятора (низька швидкість) | |
| R7 | Реле вентилятора (висока швидкість) | |
| R8 | Реле діагностичного роз'єму | |
| R9 | Реле вимикача запалювання | |
| R10 | Реле вимикача запалювання, модуля керування електрообладнанням кузова, модуля керування блокуванням АКПП, блока керування кнопки пуску та зупинки двигуна | |
| R11 | Реле аварійного попередження гальм | |
| R12 | Реле, електронний блок керування двигуном | |
| R13 | Реле паливного насоса | |
| R14 | Резерв | |
| R15 | Реле вентилятора радіатора системи охолодження | |
Блок силових запобіжників
Змонтований збоку від основного блока та складається з потужних плавких вставок.
| № | A | Опис |
|---|---|---|
| 1 | 50 | Реле заднього світла |
| 2 | Резерв | |
| 3 | Резерв | |
| 4 | 125 | Генератор |
| 5 | 40 | Гідроелектронний модуль ABS, діагностичний роз'єм |
| 6 | 40 | Гідроелектронний модуль ABS |
| 7 | 40 | Реле обігрівача заднього скла |
| 8 | 40 | Реле вентилятора |
| 9 | Резерв |
