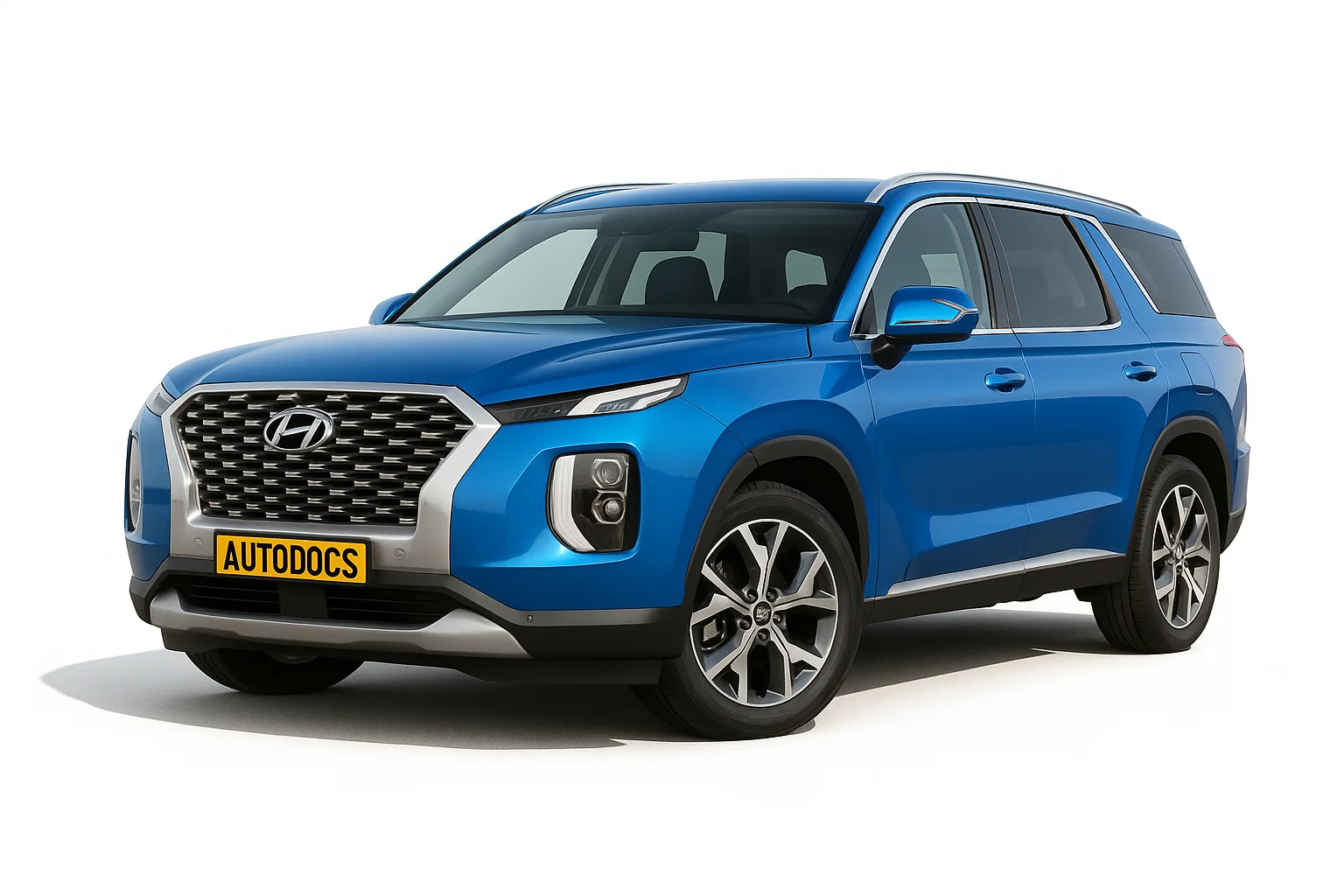

Hyundai Palisade випускався в 2019, 2020, 2021, 2022, 2023, 2024, 2025 роках як середньорозмірний кросовер південнокорейського автовиробника Hyundai. У нашому матеріалі Ви зможете знайти опис запобіжників і реле Хендай Палісад зі схемами блоків, місцями їхнього розташування фото прикладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок із запобіжниками розташований у нижній частині панелі приладів з боку водія, за захисною кришкою.
Зі зворотного боку захисної кришки буде розміщена актуальна схема запобіжників для Вашого автомобіля. Звіряйте призначення елементів.
| № | А | Опис |
|---|---|---|
| MODULE 4 | 7,5А | Роз'єм каналу передавання даних, вимикач стоп-сигналів, модуль дверей водія |
| AIR BAG 1 | 15А | Модуль керування SRS, датчик виявлення пасажира |
| BRAKE SWITCH | 7,5А | IBU, вимикач стоп-сигналу |
| MODULE 9 | 15А | Передній модуль керування кондиціонером, перетворювач постійного струму низької напруги (аудіо), блок задніх дверей з електроприводом, модуль керування IMS водія, проекційний дисплей, модуль дверей водія, зовнішнє дзеркало з електроприводом для водія/пасажира, індикатор безпеки, датчик дощу, датчик сповіщення для пасажира на задньому сидінні, пасажир на задньому сидінні, датчик сповіщення (ROA), модуль керування складанням третього сидіння |
| MODULE 10 | 10А | Лівий/правий блок попередження про зіткнення у сліпій зоні, перемикач на передній консолі, задній модуль керування кондиціонером, електрохромне дзеркало, роз'єм каналу передавання даних, передній бездротовий зарядний пристрій |
| AIR BAG IND | 10А | Індикатор ременя безпеки, комбінація приладів |
| IBU 1 | IBU | |
| MODULE 2 | 7,5А | 1-й модуль керування підігрівом сидіння, 1-й модуль керування вентиляцією сидіння, 2-й модуль керування вентиляцією лівого/правого сидіння, 2-й модуль керування підігрівом лівого/правого сидіння, 3-й модуль керування складанням сидіння, інверторна розетка змінного струму, інверторний блок, блок монітора кругового огляду |
| MODULE 8 | 7,5А | Зовнішня ручка електронного ключа водія/пасажира, зовнішнє дзеркало водія/пасажира, соленоїд ключа, центральна клавіатура на панелі (аварійний вимикач) |
| S/HEATER FRT | 20А | 1-й модуль керування вентиляцією повітря, 1-й модуль керування підігрівом сидінь |
| AIR BAG 2 | 15А | Модуль управління SRS |
| E-SHIFTER 2 | 10А | Електронний перемикач важеля перемикання передач банкомату (SBW), SCU |
| MODULE 5 | 7,5А | Перемикач аварійної панелі, IBU, радар інтелектуального круїз-контролю, ECM 4WD, перемикач на передній консолі, блок допомоги при утриманні смуги руху (лінія) |
| IBU 2 | 15А | IBU, перемикач запалювання |
| SUNROOF 2 | 20А | Панорамний люк |
| MODULE 1 | 7,5А | IBU |
| P/SEAT (3rd) | 20А | Модуль керування складанням третього сидіння |
| P/WINDOW RH | 25А | Модуль електричного склопідйомника безпеки пасажира, правий перемикач заднього електричного склопідйомника |
| RR SEAT (LH) | 25А | Модуль керування вентиляцією 2-го лівого сидіння, обігрівач лівого сидіння 2-го, модуль керування, привід складання лівого сидіння 2-го положення |
| CLUSTER | 7,5А | Комбінація приладів, проекційний дисплей |
| MDPS | 10А | Відділ МДПС |
| A/C | 7,5А | З'єднувальний блок E/R (реле вентилятора FRT, реле вентилятора RR, реле PTC нагрівача 1/2), передній модуль керування кондиціонером |
| CHILD LOCK | 15А | Блок реле ICM (реле блокування/розблокування від дітей) |
| DOOR LOCK | 20А | Реле дверного замка, реле розблокування дверей, реле задніх дверей, реле двоповоротного розблокування |
| SUNROOF 1 | 20А | Люк на даху |
| E-SHIFTER 1 | 10А | Електронний перемикач важеля перемикання передач банкомату (SBW), SOU, з'єднувальний блок E/R (ЗАПОБІЖНИК -E-SHIFTER 2) |
| P/WINDOW LH | 25А | Модуль електричного склопідіймача безпеки водія, перемикач заднього електричного склопідіймача, лівий |
| MODULE 3 | 7,5А | IBU |
| MODULE 6 | 7,5А | Головний пристрій аудіо, аудіо/відео та навігації, перетворювач постійного струму з низькою напругою (аудіо/AMP), передній/задній модуль керування кондиціонером, Модуль керування IMS водія, електрохромне дзеркало, центральна клавіатура на передній панелі, 1ST Модуль керування сидінням з вентиляцією повітря, 1ST Модуль керування підігрівом сидінь, модуль керування вентиляцією 2-го лівого/правого сидіння, модуль керування підігрівом лівого/правого сидіння 2-го місця, модуль керування складанням 3-го сидіння. |
| WASHER | 15А | Багатофункціональний перемикач (омивач) |
| RR SEAT (RH) | 25А | 2-й модуль керування вентиляцією сидіння, 2-й модуль керування підігрівом правого сидіння, 2-й привід складання правого нахилу сидіння |
| WIPER (REAR) | 15А | Реле заднього склоочисника, електродвигун заднього склоочисника |
| AMP | 25А | AMP, перетворювач постійного струму в постійний (AMP) |
| ACC | 7,5А | IBU, перетворювач постійного струму в постійний (аудіо/AMP) |
| P/SEAT (PASS) | 30А | Ручний перемикач пасажирського сидіння |
| P/SEAT (DRV) | 30А | Модуль управління IMS водія, ручний перемикач сидіння водія |
Блок під капотом
Під капотом, у моторному відсіку ліворуч, розташований основний блок із запобіжниками і реле.
| № | А | Позначення |
|---|---|---|
| MDPS | 80А | Відділ МДПС |
| COOLING FAN 1 | 80А | Реле вентилятора охолодження (600 Вт) |
| EPB | 60А | Модуль ЕКУ |
| B+4 | 50А | Розподільний блок ICU (запобіжник - МОДУЛЬ 8, S/HEATER FRT, P/WINDOW RH, AMP, ЛЮК КРИШУ) |
| B+3 | 50А | Розподільний блок ICU (запобіжник - P/WINDOW LH, RR SEAT (LH), P/SEAT (DRV), P/SEAT (PASS)) |
| B+2 | 50А | З'єднувальний блок відділення інтенсивної терапії (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15) |
| REAR HEATED | 40А | Реле заднього підігріву |
| ESC 1 | 40А | Модуль ЕКУ |
| BLOWER | 40А | Реле вентилятора |
| ESC 2 | 40А | Модуль ЕКУ |
| PTC HEATER 1 | 50А | Реле нагрівача 1 PTC |
| PTC HEATER 2 | 50А | Реле нагрівача 2 PTC |
| B+1 | 50А | З'єднувальний блок ICU (IPS 1/IPS 2/IPS 3/IPS 5/IPS 6/IPS 7, довготривале/короткострокове реле навантаження) |
| B+5 | 50А | Распределительный блок ICU (предохранитель – ДВЕРНОЙ ЗАМОК, IBU 1, IBU 2, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ЗАМОК ДЕТЕЙ, ЗАДНЕЕ СИДЕНИЕ (ПРАВОЕ), ЛЮК 2) |
| INVERTER | 30А | Інвертор змінного струму |
| POWER LIFTGATE | 30А | Модуль задніх воріт з електроприводом |
| TRAILER 1 | 40А | Ліхтар для причепа |
| IG2 | 40А | Реле запуску, розподільний блок ICU (запобіжник - кондиціонер, МАШИНА, ПОРТУНОК (ЗАДНІЙ), МОДУЛЬ 1, МОДУЛЬ 2, ЗАДНІЙ кондиціонер) |
| OIL PUMP | 40А | Електронний модуль масляного насоса |
| COOLING FAN 2 | 50А | Реле вентилятора охолодження |
| HEATED MIRROR | 10А | Зовнішнє дзеркало з електроприводом водія/пасажира, модуль керування кондиціонером |
| A/C 2 | 10А | Модуль керування кондиціонером |
| WIPER FRT 2 | 10А | Реле склоочисника (LO), електродвигун переднього склоочисника |
| ECU 6 | 15А | PCM |
| AMS | 10А | Датчик батареї |
| E-SHIFTER1 | 20А | Електронна трансмісія |
| 4WD | 20А | Повний привід ЕСМ |
| E-SHIFTER2 | 10А | Електронна трансмісія |
| BLOWER 2 | 10А | Модуль керування кондиціонером |
| BLOWER 1 | 40А | Реле заднього вентилятора |
| TCU 1 | 15А | Перемикач діапазону коробки передач |
| SENSOR 6 | 15А | Реле розжарювання |
| ECU 3 | 10А | Модуль ЕКУ |
| ICU | 10А | Блок перемички ICU |
| SENSOR 5 | 10А | Датчик кисню вгору №1/№2 |
| IGN COIL | 20А | Котушка запалювання №1/#2/#3/#4/#5/#6 |
| SENSOR 1 | 10А | Реле паливного насоса |
| A/C 1 | 10А | 2.4 GDI: Реле кондиціонера/ кондиціонера |
| WIPER FRT 1 | 30А | Головне реле склоочисника |
| TCU 2 | 10А | TCM, контролер SBW |
| ECU 3 | 20А | PCM |
| B/ALARM HORN | 15А | Реле звукового сигналу охоронної сигналізації |
| HORN | 15А | Реле звукового сигналу |
| FUEL PUMP | 20А | Реле паливного насоса |
| ECU 1 | 20А | PCM |
| SENSOR 2 | 10А | Реле компресора кондиціонера, електромагнітний клапан регульованого впуску, електромагнітний клапан масляного насоса, датчик кисню в нижньому положенні, масляний регулювальний клапан, нагрівач електронного термостата, електромагнітний клапан керування продуванням |
| ECU 2 | 20А | PCM |
| POWER OUTLET 1 | 20А | Задня розетка живлення 1 |
| POWER OUTLET 2 | 20А | Задня розетка 2 |
| ACC 3 | 10А | Комутаційний блок ICU (запобіжник - ACC) |
| ECU 4 | 10А | PCM |
| IG 1 | 40А | ШІМ-реле (IG1) |
| ACC 1 | 40А | Реле АСС 1 |
| ACC 2 | 40А | Реле АСС 2 |
| ECU 5 | 30А | Головне реле |
| POWER OUTLET 3 | 20А | Розетка для багажа |
| POWER OUTLET 4 | 20А | Передня розетка (прикурювач) |
| SENSOR 4 | 15А | Котушка запалювання №1/#2/#3/#4/#5/#6, контролер охолоджувального вентилятора |
За роботу прикурювача відповідає запобіжник, позначений як POWER OUTLET.
