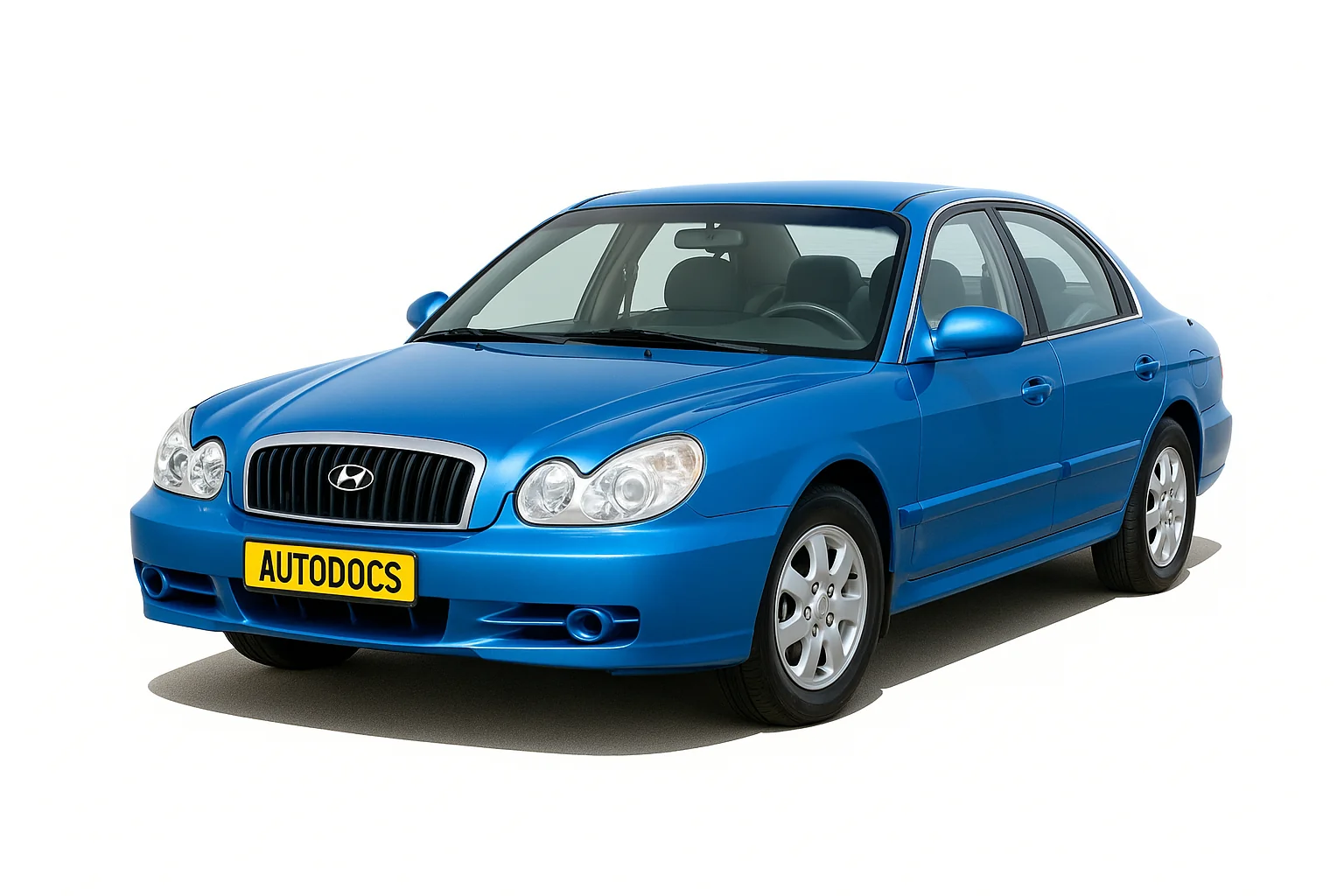

Седан Hyundai Sonata виробляється з 1985 року до теперішнього часу у восьми поколіннях. Хендай Соната 4 ЕФ го покоління випускався у 1998, 1999, 2000, 2001, 2002, 2003 та 2004 роках. Збиралася на заводі ТагАЗ у Ростовській області у 2005, 2006, 2007, 2008, 2009, 2010 та 2011 роках. Багато хто називає її Соната 5. Однак це оновлене четверте покоління. У нашій статті Ви знайдете опис запобіжників та реле Хендай Соната Тагаз (Соната 4/5) зі схемами блоків, фото прикладами виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Звіряйте призначення блоків зі своїми схемами на звороті захисної кришки. А якщо не підходять схеми та розташування блоків, вивчіть опис для Соната НФ .
Блок у салоні
Він знаходиться у нижній частині панелі приладів. Для доступу необхідно прибрати захисну кришку.
Запобіжники
Схема
Опис
| A/CON | 10А Кондиціонер |
| ETACS | 10А ETACS, Система доступу без ключа, Система дверного замка |
| DR LOCK | 15А Електричний дверний замок |
| P/SEAT | 25А Сидіння з електроприводом |
| T/LID OPEN | 15А Виносна кришка багажника |
| STOP LP | 15А Стоп-сигнали |
| H/LP | 10А Передня фара |
| A/BAG IND | 10А Повітряна подушка |
| T/SIG | 10А Покажчики повороту |
| A/CON SW | 10А Кондиціонер |
| ACC SOCKET | 15А Розетка |
| S/HTR | 15А Підігрів сидіння |
| A/BAG | 15А Повітряна подушка |
| B/UP | 10А Ліхтарі заднього ходу |
| CLUSTER | 10А Кластер приладів, комбінований ліхтар |
| START | 10А Запуск двигуна |
| SP1 | 15А Запасний запобіжник |
| SP2 | 15А Запасний запобіжник |
| P/SEAT (RH) | 25А Сидіння з електроприводом |
| SP4 | 15А Запасний запобіжник |
| D/CLOCK | 10А Цифровий годинник |
| TAIL(LH) | 10А Габаритні вогні, вогні номерного знака, задні ліхтарі – ліва сторона |
| AUDIO | 10А Аудіо система |
| WIPER | 20А Склоочисник |
| ROOM LP | 10А Освітлення в салоні, сигнальні лампи передніх дверей |
| TAIL(RH) | 10А Габаритні вогні, вогні номерного знака, задні ліхтарі – права сторона |
| C/LIGHTER | 15А Прикурювач |
| EPS | 10А Електро постачання |
За прикурювач відповідає запобіжник позначений як C/LIGHTER на 15А.
Реле
На звороті блоку кріпляться деякі реле.
Схема
Розшифровка
- А – роз'єм харчування
- В – роз'єм електронного блоку управління системою ETACS
- С – реле №1 блокування замків дверей
- D – реле №2 блокування замків дверей
- Е – резистор обмотки збудження
- F – реле задніх габаритів
- G – реле електродвигуна склопідйомників
- Н – реле обігрівача заднього скла та обігрівачів бічних дзеркал.
Блок під капотом
Розташований поруч із акумулятором під захисною кришкою.
Фото – приклад
Схема
Позначення запобіжників
| COMD FAN | 20A Вентилятор кондиціонера |
| PWRWIND | 40A Електропривод вікон |
| ABS 2 | 30A ABS |
| IGN SW-1 | 30A Замок запалювання |
| ABS 1 | 30A ABS |
| IGN SW-2 | 30A Замок запалювання |
| RAD FAN MTR | 30A Електропривод вентилятора радіатора |
| 1 FUEL PUMP | 20A Паливний насос |
| 2 HD LP LO | 15A Ближнє світло фар |
| 3 ABS | 10A Система ABS |
| 4 INJECTOR | 10A Форсунка |
| 5 A/C COM PR | 10A Компресор кондиціонера |
| 6 ATM RLY | 20A Реле ATM |
| 7 ECURLY | 30A Реле електронного блоку керування двигуном |
| 8 IG COIL | 20A Котушка запалювання, датчик несправності системи запалювання |
| 9 OZSNSR | 15A Кисневий датчик |
| 10 ECU | 15A Електронний блок керування двигуном, реле паливного насоса, електромагнітний клапан примусової вентиляції картера, сервопривід регулятора оборотів хх, дпкв |
| 11 HORN | 10A Сигнал |
| 12 HEAD LP HI | 15A Фари далекого світла |
| 13 HEAD LP WASH | 20A Електродвигун омивача фар |
| 14 DRL | 15A Система протиугінної системи |
| 15 FRFOG | 15A Передні протитуманні фари |
| 16 HEAD LP LO RH | 15A Ксенонові фари |
| 17 SPARE | 30 A Запасний запобіжник |
| 18 SPARE | 20A Запасний запобіжник |
| 19 SPARE | 15A Запасний запобіжник |
| 20 SPARE | 10A Запасний запобіжник |
| 21 BLOWER | 30A Вентилятор обігрівача |
| 22 PWR FUSE-2 | 30A Силовий запобіжник 2 |
| 23 FWRAMP | 20A Підсилювач аудіосистеми |
| 24 SUNROOF | 15A Люк, діагностичний роз'єм |
| 25 VAIL LP | 20A Реле задніх габаритів |
| 26 PWR FUSE-1 | 30A Силовий запобіжник 1, блок запобіжників у салоні (запобіжники 2,3,7,8,9) |
| 27 ECU | 10A Електронний блок керування двигуном |
| 28 RRHTD | 30A реле Обігрів заднього скла та бічних дзеркал. |
Призначення реле
| HORN | Реле сигналу |
| HDLP_LOW | Реле фар |
| RAD FAN_HI | Реле вентилятора радіатора |
| RAD FAN_LOW | Реле вентилятора радіатора |
| F/PUMP | Реле паливного насосу |
| WIPER | Реле склоочисника |
| START | Реле стартера |
| ATM CONT | Реле автоматичного керування коробкою передач |
| A/CON | Реле кондиціонера |
