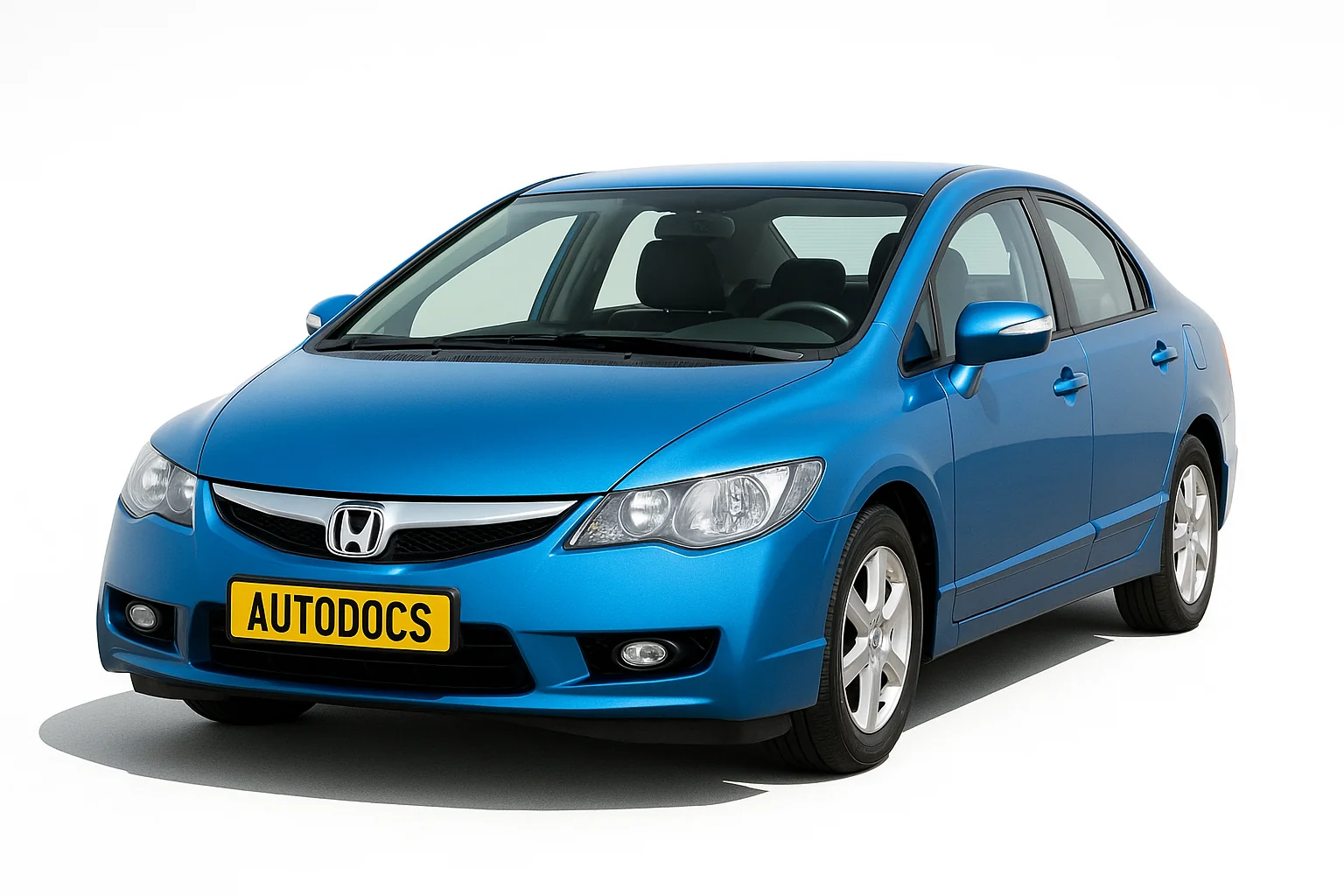

Honda Civic 8-го покоління випускалася у 2006, 2007, 2008, 2009, 2010, 2011 роках з різними варіантами кузова, такими як седан, хетчбек тощо, і відповідно мала різні позначення 4д, 5д і т.д. За цей час модель пройшла рестайлінг. У цій публікації ви знайдете опис запобіжників і реле Honda Civic 8G з блок-схемами та розташуванням основних електронних блоків управління. Виділимо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятися від представленого і залежить від року випуску та рівня оснащення вашого автомобіля.
Зміст
Блоки в салоні
Розташування
| № | Опис |
|---|---|
| 1 | Блок запобіжників |
| 2 | Комбінація приладів (тахометр) |
| 3 | Комбінація приладів (спідометр) |
| 4 | крім GX: Реле розетки на центральній консолі Hybrid: Реле передньої розетки GX: Реле управління стартером |
| 5 | крім GX: Реле передньої розетки Hybrid: Реле розетки на центральній консолі GX: Реле розетки на центральній консолі |
| 6 | GX: Реле передньої розетки |
| 7 | GX: Реле блоку управління форсунками |
| 8 | SL (’09-’11): Реле протитуманного світла |
| № | Позначення |
|---|---|
| 1 | ’08-’11: Блок управління системою контролю тиску в шинах (TPMS) |
| 2 | Блок управління аудіосистемою та навігацією |
| 3 | Блок управління електро підсилювачем кермового управління (ESP) GX: Блок управління форсунками |
| 4 | Купе: Підсилювач аудіосистеми |
| 5 | Блок управління подушками безпеки |
| 6 | ’09-’11: Блок управління роз’ємом USB |
| 7 | Блок управління обігрівачем та кондиціонером |
| 8 | Блок управління іммобілайзером |
| 9 | ’09-’11: Блок управління системою гучного зв’язку (HandsFreeLink) |
| 10 | Седан: Підсилювач аудіосистеми |
| № | Призначення |
|---|---|
| 1 | ’09-’11: Блок управління роз’ємом USB |
| 2 | Hybrid: Реле №1 блоку управління силовою установкою (MCM) |
| 3 | Hybrid: Реле №2 блоку управління силовою установкою (MCM) |
| 4 | ’07-’10: XM ресивер (за наявності навігації) |
| 5 | Hybrid: Блок управління силовою установкою (MCM – Motor Control Module) |
| 6 | ’09-’11: Блок управління системою гучного зв’язку (HandsFreeLink) |
Блок запобіжників
Щоб отримати доступ до блоку запобіжників, поверніть фіксатор проти годинникової стрілки та зніміть щиток рульової колонки.
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 7,5 | Підсвічування панелі управління дзеркалами з електроприводом, реле склопідйомників |
| 2 | 15 | крім гібрида: паливний насос, датчик A CMP, блок управління двигуном (ECM / PCM), блок управління іммобілайзером |
| 15 | Гібрид: модуль управління двигуном та трансмісією (PCM), паливний насос (реле № 2 модуля управління двигуном (PGM-FI)), модуль управління іммобілайзером | |
| 3 | 10 | Генератор, модуль управління двигуном (ECM / PCM), EVAP (датчик масової витрати повітря (MAF)) |
| 10 | Перетворювач постійного струму, датчик електричного навантаження (ELD), система уловлювання парів бензину (EVAP), датчик масової витрати повітря (MAF), блок управління двигуном та трансмісією (PCM), датчик положення педалі гальма, вторинний підігріваний датчик кисню (HO2S) | |
| 4 | 7,5 | Блок управління та модулятор тиску ABS або VSA, багатокоординатний датчик прискорення (VSA), блок управління електропідсилювачем керма (ESP) |
| 5 | 15 | Coupe: Аудіо підсилювач |
| 15 | Підігрів передніх сидінь, реле підігріву сидінь | |
| 6 | 20 | Передня протитуманна фара |
| 7 | 7,5 | Система контролю тиску в шинах (TPMS) |
| 8 | – | |
| 9 | 7,5 | Система визначення зайнятості сидіння переднього пасажира (ODS), індикатор відключення подушки безпеки переднього пасажира, блок управління подушками безпеки |
| 10 | 7,5 | Комбінація приладів (тахометр), блок управління склопідйомниками (купе), вимикач ліхтарів заднього ходу (M / T), електромагніт блокування важеля селектора (A / T), блок електроніки кузова (MICU), система контролю тиску в шинах (TPMS) , модуль контролю стану батареї (BCM) (гібридний), інтерфейсний блок |
| 11 | 10 | Блок управління подушками безпеки |
| 12 | 10 | Права фара (дальнє світло) |
| 13 | 10 | Ліва фара (дальнє світло) |
| 14 | 7,5 | Підсвічування панелі приладів, підсвічування салону, індикатор вимкнення подушки безпеки переднього пасажира |
| 15 | 7,5 | Габаритні вогні, підсвічування номерного знака |
| 16 | 10 | Права фара (ближнє світло) |
| 17 | 10 | Ліва фара (ближнє світло) |
| 18 | 20 | Дальнє світло, блок електроніки кузова (MICU) |
| 19 | 15 | Габаритні вогні, блок електроніки кузова (MICU) |
| 20 | 7,5 | Задній протитуманний ліхтар |
| 21 | 20 | Ближнє світло, блок електроніки кузова (MICU) |
| 22 | 7,5 | Гібрид: Привід компресора кондиціонера |
| 23 | 7,5 | Сигнал стартера, модуль управління двигуном та коробкою передач (PCM) |
| 24 | 20 | Люк на даху |
| 25 | 20 | Центральний замок, блок електроніки кузова (MICU) |
| 26 | 20 | Електричний склопідйомник водія (блок управління склопідйомниками) |
| 27 | 20 | Система опалення та кондиціювання |
| 28 | 20 | Розетка на центральній консолі |
| 15 | Розетка на центральній консолі | |
| 29 | 20 | Передня розетка (прикурювач) |
| 15 | Передня розетка (прикурювач) | |
| 30 | 20 | Скло переднього пасажира, блок управління люком (купе) |
| 31 | 20 | Омивач фар |
| 32 | 20 | Задній правий електричний склопідйомник, блок управління люком |
| 33 | 20 | Задній лівий електричний склопідйомник |
| 34 | – | |
| 35 | 7,5 | Аудіосистема, передня розетка, розетка на центральній консолі, аудіопідсилювач (купе), блок управління системою гучного зв’язку (HandsFreeLink), вимикач запалювання, блок електроніки кузова (MICU), інтерфейсний блок |
| 36 | 10 | Панель управління обігрівачем та кондиціонером, електричні дзеркала, система рециркуляції повітря, реле муфти компресора кондиціонера, реле обігрівача, реле обігріву дзеркал, реле обігріву заднього скла, реле управління вентилятором охолодження, реле вентилятора охолодження (діод кондиціонера), зумер AHB ( Гібрид), сервоблок (Гібрид) |
| 37 | 7,5 | Денні ходові вогні, блок електроніки кузова (MICU) |
| 38 | 30 | Склоочисник, блок електроніки кузова (MICU) |
Запобіжники, що відповідають за прикурювач (розетки), є запобіжниками № 28 та № 29.
Окремо у верхній частині цього блоку можуть встановлюватися деякі елементи реле.
| № | Опис реле |
|---|---|
| R1 | Склопідйомник |
| R2 | Паливний насос (PGM-FI №2) |
| R3 | Стартер |
Блоки під капотом
Розташування
| № | Опис |
|---|---|
| 1 | Блок управління та модулятор тиску ABS або VSA |
| 2 | Hybrid: Блок запобіжників і реле №2 |
| 3 | Блок управління двигуном та автоматичною коробкою передач (ECM/PCM) |
| 4 | Hybrid: Сервоблок |
| 5 | Блок запобіжників і реле |
Блок запобіжників і реле
| № | A | Позначення |
|---|---|---|
| 1 | 100 | Акумулятор |
| 70 | Блок управління електро підсилювача керма (ESP) | |
| 2 | 50 | Замок запалювання |
| 80 | крім Hybrid: Запобіжники (ящик у салоні): 5, 6, 7, 27, 28, 29, 31 | |
| 80 | ’06 -’07 (Hybrid): Запобіжники (блок у салоні): 5, 6, 7, 27, 28, 29, 31 | |
| 60 | ’08 -’11 (Hybrid): Запобіжники (блок у салоні): 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30 | Блок управління та модулятор тиску ABS або VSA |
| 30 | крім Hybrid: Блок управління та модулятор тиску ABS або VSA | |
| 30 | Hybrid: блок управління ABS та модулятор тиску | |
| 40 | Hybrid: блок управління та модулятор тиску VSA | |
| 4 | 50 | Запобіжники (блок у салоні): 18, 19, 20, 21 |
| 40 | Запобіжники (блок у салоні): 24, 25, 26, 30, 32, 33 | |
| 5 | 40 | Гібрид: сервоблок |
| 6 | 20 | Реле вентилятора кондиціонера, вентилятор кондиціонера |
| 7 | 20 | M / T: реле охолоджуючого вентилятора, охолоджуючий вентилятор |
| 30 | A / T: Реле охолоджуючого вентилятора, охолоджуючий вентилятор | |
| 8 | 30 | Седан: реле обігріву заднього скла, обігрів заднього скла |
| 40 | Купе: реле обігріву заднього скла, обігрів заднього скла | |
| 9 | 40 | Реле нагрівача, нагрівач |
| 10 | 10 | Система попередження про небезпеку, блок електроніки кузова (MICU), комбінація приладів (спідометр), комбінація приладів (тахометр) |
| 11 | 15 | Датчик № 1 співвідношення повітря / паливо (A / F), модуль управління двигуном (ECM) / PCM), електромагнітний клапан закриття клапана (гібрид) |
| 12 | 15 | Стоп-сигнали, модуль управління двигуном та автоматичною коробкою передач (ECM / PCM), звуковий сигнал, блок електроніки кузова (MICU) |
| 13 | 15 | Гібрид: задні котушки запалювання |
| 14 | 15 | Гібрид: передні котушки запалювання |
| 15 | 7.5 | Реле вентилятора кондиціонера, датчик рівня масла |
| 16 | – | |
| 17 | 15 | Купе: аудіопідсилювач |
| 18 | 15 | крім гібрида: котушки запалювання, блок управління двигуном (ECM / PCM) |
| 20 | Гібрид: котушки запалювання, блок управління двигуном та автоматичною коробкою передач (PCM) | |
| 19 | 15 | Датчик положення колінчастого вала (CKP), датчик B положення розподільного вала (CMP), модуль управління автоматичною коробкою передач (ECM / PCM), реле дросельної заслінки (ETCS), форсунки, реле модуля управління двигуном (PGM-FI # 1 / PGM-FI # 2 (паливний насос)) |
| 20 | 7.5 | Реле муфти компресора кондиціонера, муфта компресора кондиціонера |
| 21 | 15 | Реле дросельної заслінки (ETCS), модуль управління двигуном та автоматичною коробкою передач (ECM / PCM) |
| 22 | 7,5 | Підсвічування салону, підсвічування багажного відділення, додатковий електричний насос охолоджуючої рідини (гібрид) |
| 23 | 10 | Аудіосистема, діагностичний роз’єм (DLC), комбінація приладів (спідометр), комбінація приладів (тахометр), сигналізація, блок управління іммобілайзером, блок електроніки кузова (MICU), блок управління трансмісією (MCM) (гібрид), модуль контролю стану Акумулятори ( BCM) (гібридний), блок управління гучним зв’язком (HandsFreeLink) |
| Реле | ||
| 24 | Реле обігріву заднього скла | |
| 25 | Реле електродвигуна обігрівача | |
| 26 | Реле вентилятора конденсатора кондиціонера | |
| 27 | Реле управління вентилятором системи охолодження двигуна | |
| 28 | Реле заднього склоочисника | |
| 29 | Реле блокування впорскування PGM-FI | |
| 30 | Реле котушки запалювання | |
| 31 | Іод електродвигуна вентилятора системи охолодження двигуна | |
| 32 | Діод електродвигуна вентилятора конденсатора кондиціонера | |
| 33 | Муфта кондиціонера pele | |
| 34 | Реле вентилятора системи охолодження двигуна | |
| 35 | Реле приводу дросельної заслінки | |
| 36 | PGM-FI MAIN Головне реле системи впорскування | |
Блок запобіжників і реле №2
| № | А | Призначення запобіжників |
|---|---|---|
| 61 | 10 | Модуль моніторингу стану батареї (BCM), реле №2 блоку управління силовою установкою (MCM), сервоблок |
| 62 | 7.5 | Модуль моніторингу стану батареї (BCM), реле №1 блоку управління силовою установкою (MCM) |
| 63 | 15 | Сервоблок |
| 64 | – | – |
| Реле | ||
| R1 | Додатковий електричний насос системи охолодження | |
| R2 | Паливний насос | |
