Honda Civic 8 го поколения выпускалась в 2006, 2007, 2008, 2009, 2010, 2011 годах c различными вариантами кузова такими как седан, хэтчбэк и т.д., и соответственно имело разное обозначение 4д, 5д и т.д. За это время модель прошла рестайлинг. В этой публикации вы найдете описание предохранителей и реле Honda Civic 8G с блок-схемами и расположением основных электронных блоков управления. Выделим предохранитель прикуривателя.

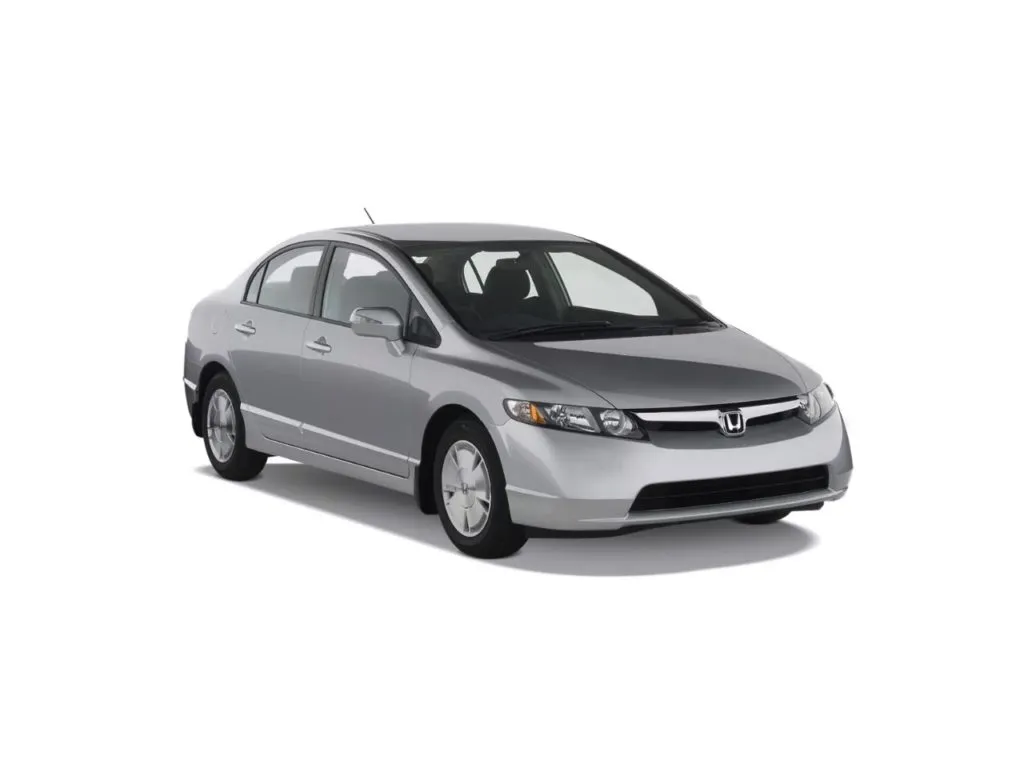

Honda civic 8G

Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Расположение блоков в салонеса

Описание

  1. Блок предохранителей
  2. Комбинация приборов (тахометр)
  3. Комбинация приборов (спидометр)
  4. кроме GX: Реле розетки на центральной консоли
    Hybrid: Реле передней розетки
    GX: Реле управления стартером
  5. кромеGX: Реле передней розетки
    Hybrid: Реле розетки на центральной консоли
    GX: Реле розетки на центральной консоли
  6. GX: Реле передней розетки
  7. GX: Реле блока управления форсунками
  8. SL (’09-’11): Реле противотуманного света

Схема

Расположение блоков в салоне цивик 8

Обозначение

  1. ’08-’11: Блок управления системой контроля давления в шинах (TPMS)
  2. Блок управления аудиосистемой и навигацией
  3. Блок управления электро усилителем рулевого управления (ESP)
    GX: Блок управления форсунками
  4. Купе: Усилитель аудиосистемы
  5. Блок управления подушками безопасности
  6. ’09-’11: Блок управления разъемом USB
  7. Блок управления отопителем и кондиционером
  8. Блок управления иммобилайзером
  9. ’09-’11: Блок управления системой громкой связи (HandsFreeLink)
  10. Седан: Усилитель аудиосистемы

Схема

Дополнительные элементы

Назначение

  1. ’09-’11: Блок управления разъемом USB
  2. Hybrid: Реле №1 блока управления силовой установкой (MCM)
  3. Hybrid: Реле №2 блока управления силовой установкой (MCM)
  4. ’07-’10: XM ресивер (при наличии навигации)
  5. Hybrid: Блок управления силовой установкой (MCM – Motor Control Module)
  6. ’09-’11: Блок управления системой громкой связи (HandsFreeLink)

Блок предохранителей

Чтобы получить доступ к блоку предохранителей, поверните фиксатор против часовой стрелки и снимите щиток рулевой колонки.

Шаг 1

Шаг 1

Шаг 2

Шаг 2

Фото – схема

Схема

Расшифровка предохранителей

1 7,5А Подсветка панели управления зеркалами с электроприводом, реле стекло подъемников
2 15A, кроме гибрида: топливный насос, датчик A CMP, блок управления двигателем (ECM / PCM), блок управления иммобилайзером
15A Гибрид: модуль управления двигателем и трансмиссией (PCM), топливный насос (реле № 2 модуля управления двигателем (PGM-FI)), модуль управления иммобилайзером
3 10A Генератор, модуль управления двигателем (ECM / PCM), EVAP (датчик массового расхода воздуха (MAF))
Преобразователь постоянного тока 10А, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), датчик массового расхода воздуха (MAF), блок управления двигателем и трансмиссией (PCM), датчик положения педали тормоза, вторичный подогреваемый кислородный датчик (HO2S)
4 7,5A Блок управления и модулятор давления ABS или VSA, многокоординатный датчик ускорения (VSA), блок управления электроусилителем руля (ESP)
5 15A Coupe: Аудио усилитель
15А Подогрев передних сидений, реле подогрева сидений
6 20А Передняя противотуманная фара
7 Система контроля давления в шинах 7,5A (TPMS)
8
9 7,5A Система определения занятости сиденья переднего пассажира (ODS), индикатор отключения подушки безопасности переднего пассажира, блок управления подушек безопасности
10 7,5A Комбинация приборов (тахометр), блок управления стеклоподъемниками (купе), выключатель фонарей заднего хода (M / T), электромагнит блокировки рычага селектора (A / T), блок электроники кузова (MICU), система контроля давления в шинах (TPMS) , модуль контроля состояния батареи (BCM) (гибридный), интерфейсный блок
11 10А Блок управления подушек безопасности
12 10А Правая фара (дальний свет)
13 10А Левая фара (дальний свет)
14 7,5A Освещение панели приборов, освещение салона, индикатор выключения подушки безопасности переднего пассажира
15 7,5А Габаритные огни, освещение номерного знака
16 10А Правая фара (ближний свет)
17 10А Левая фара (ближний свет)
18 20A Дальний свет, блок электроники кузова (MICU)
19 15A Габаритные огни, блок электроники кузова (MICU)
20 7,5А Задний противотуманный фонарь
21 20A Ближний свет, блок электроники кузова (MICU)
22 Гибрид 7,5A: Привод компрессора кондиционера
23 7,5A Сигнал стартера, модуль управления двигателем и коробкой передач (PCM)
24 20A Люк на крыше
25 20A Центральный замок, блок электроники кузова (MICU)
26 20А Электрический стеклоподъемник водителя (блок управления стеклоподъемником)
27 20А Система отопления и кондиционирования
28 20A Розетка в центральной консоли
15A Розетка в центральной консоли
29 20А Передняя розетка (прикуриватель)
15А Передняя розетка (прикуриватель)
30 20А Стекло переднего пассажира, блок управления люком (купе)
31 Омыватель фар 20А
32 20А Задний правый электрический стеклоподъемник, блок управления люком
33 20А Задний левый электрический стеклоподъемник
34
35 7,5A Аудиосистема, передняя розетка, розетка на центральной консоли, аудиоусилитель (купе), блок управления системой громкой связи (HandsFreeLink), выключатель зажигания, блок электроники кузова (MICU), интерфейсный блок
36 10A Панель управления обогревателем и кондиционером, электрические зеркала, система рециркуляции воздуха, реле муфты компрессора кондиционера, реле обогревателя, реле обогрева зеркал, реле обогрева заднего стекла, реле управления вентилятором охлаждения, реле вентилятора охлаждения (диод кондиционера), зуммер AHB ( Гибрид), сервоблок (Гибрид)
37 7,5А Дневные ходовые огни, блок электроники кузова (МИКУ)
38 30A Стеклоочиститель, блок электроники кузова (MICU)

Предохранители отвечающие за прикуриватель (розетки) являются предохранители № 28 и № 29.

Отдельно в верхней части данного блока могут устанавливаться некоторые элементы реле.

Схема

Схема реле

Реле

R1 Стекло подъемник
R2 Топливный насос (PGM-FI №2)
R3 Стартер

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Расположение блоков под капотом

Описание

  1. Блок управления и модулятор давления ABS или VSA
  2. Hybrid: Блок предохранителей и реле №2
  3. Блок управления двигателем и автоматической коробкой передач (ECM/PCM)
  4. Hybrid: Сервоблок
  5. Блок предохранителей и реле

Блок предохранителей и реле

Схема

Схема блока под капотом

Обозначение

1 Аккумулятор 100А
70А Блок управления электро усилителя руля (ESP)
2 50А Замок зажигания
80A, кроме Hybrid: Предохранители (ящик в салоне): 5, 6, 7, 27, 28, 29, 31
80A ’06 -’07 (Hybrid): Предохранители (блок в салоне): 5, 6, 7, 27, 28, 29, 31
60A ’08 -’11 (Hybrid): Предохранители (блок в салоне): 5, 6, 7, 27, 28, 29, 31
3 30A Блок управления и модулятор давления ABS или VSA
30A, кроме Hybrid: Блок управления и модулятор давления ABS или VSA
30A Hybrid: блок управления ABS и модулятор давления
40A Hybrid: блок управления и модулятор давления VSA
4 Предохранители 50А (блок в салоне): 18, 19, 20, 21
Предохранители 40А (блок в салоне): 24, 25, 26, 30, 32, 33
5 Гибрид 40А: сервоблок
6 20A Реле вентилятора кондиционера, вентилятор кондиционера
7 20A M / T: реле охлаждающего вентилятора, охлаждающий вентилятор
30A A / T: Реле охлаждающего вентилятора, охлаждающий вентилятор
8 30А Седан: реле обогрева заднего стекла, обогрев заднего стекла
40A Купе: реле обогрева заднего стекла, обогрев заднего стекла
9 40A Реле нагревателя, нагреватель
10 10A Система предупреждения об опасности, блок электроники кузова (MICU), комбинация приборов (спидометр), комбинация приборов (тахометр)
11 15A Датчик № 1 соотношения воздух / топливо (A / F), модуль управления двигателем (ECM) / PCM), электромагнитный клапан закрытия клапана (гибрид)
12 15A Стоп-сигналы, модуль управления двигателем и автоматической коробкой передач (ECM / PCM), звуковой сигнал, блок электроники кузова (MICU)
13 15А Гибрид: задние катушки зажигания
14 15А Гибрид: передние катушки зажигания
15 7.5A Реле вентилятора кондиционера, датчик уровня масла
16
17 15A Купе: аудиоусилитель
18 15A, кроме гибрида: катушки зажигания, блок управления двигателем (ECM / PCM)
Гибрид 20А: катушки зажигания, блок управления двигателем и автоматической коробкой передач (PCM)
19 15A Датчик положения коленчатого вала (CKP), датчик B положения распределительного вала (CMP), модуль управления автоматической коробкой передач (ECM / PCM), реле дроссельной заслонки (ETCS), форсунки, реле модуля управления двигателем (PGM-FI # 1 / PGM-FI # 2 (топливный насос))
20 7.5A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
21 15A Реле дроссельной заслонки (ETCS), модуль управления двигателем и автоматической коробкой передач (ECM / PCM)
22 7,5 А Освещение салона, освещение багажного отделения, дополнительный электрический насос охлаждающей жидкости (гибрид)
23 10A Аудиосистема, диагностический разъем (DLC), комбинация приборов (спидометр), комбинация приборов (тахометр), сигнализация, блок управления иммобилайзером, блок электроники кузова (MICU), блок управления трансмиссией (MCM) (гибрид), модуль контроля состояния Аккумуляторы ( BCM) (гибридный), блок управления громкой связью (HandsFreeLink)
24 Реле обогрева заднего стекла
25 Реле электродвигателя отопителя
26 Реле вентилятора конденсатора кондиционера
27 Реле управления вентилятором системы охлаждения двигателя
28 Реле заднего стеклоочистителя
29 Реле блокировки впрыска PGM-FI
30 Реле катушки зажигания
31 Иод электродвигателя вентилятора системы охлаждения двигателя
32 Диод электродвигателя вентилятора конденсатора кондиционера
33 Муфта кондиционера pele
34 Реле вентилятора системы охлаждения двигателя
35 Реле привода дроссельной заслонки
36 PGM-FI MAIN Главное реле системы впрыска

Блок предохранителей и реле №2

Схема

Схема блока под капотом 2

Назначение


А
Предохранители
61 10 Модуль мониторинга состояния батареи (BCM), реле №2 блока управления силовой установкой (MCM), сервоблок
62 7.5 Модуль мониторинга состояния батареи (BCM), реле №1 блока управления силовой установкой (MCM)
63 15 Сервоблок
64
Реле
R1 Дополнительная электрическая помпа системы охлаждения
R2 Топливный насос

Инструкция

Больше информации про ремонт и обслуживание Хонда Цивик 8 го поколения можете узнать изучив данное руководство: “скачать“.
