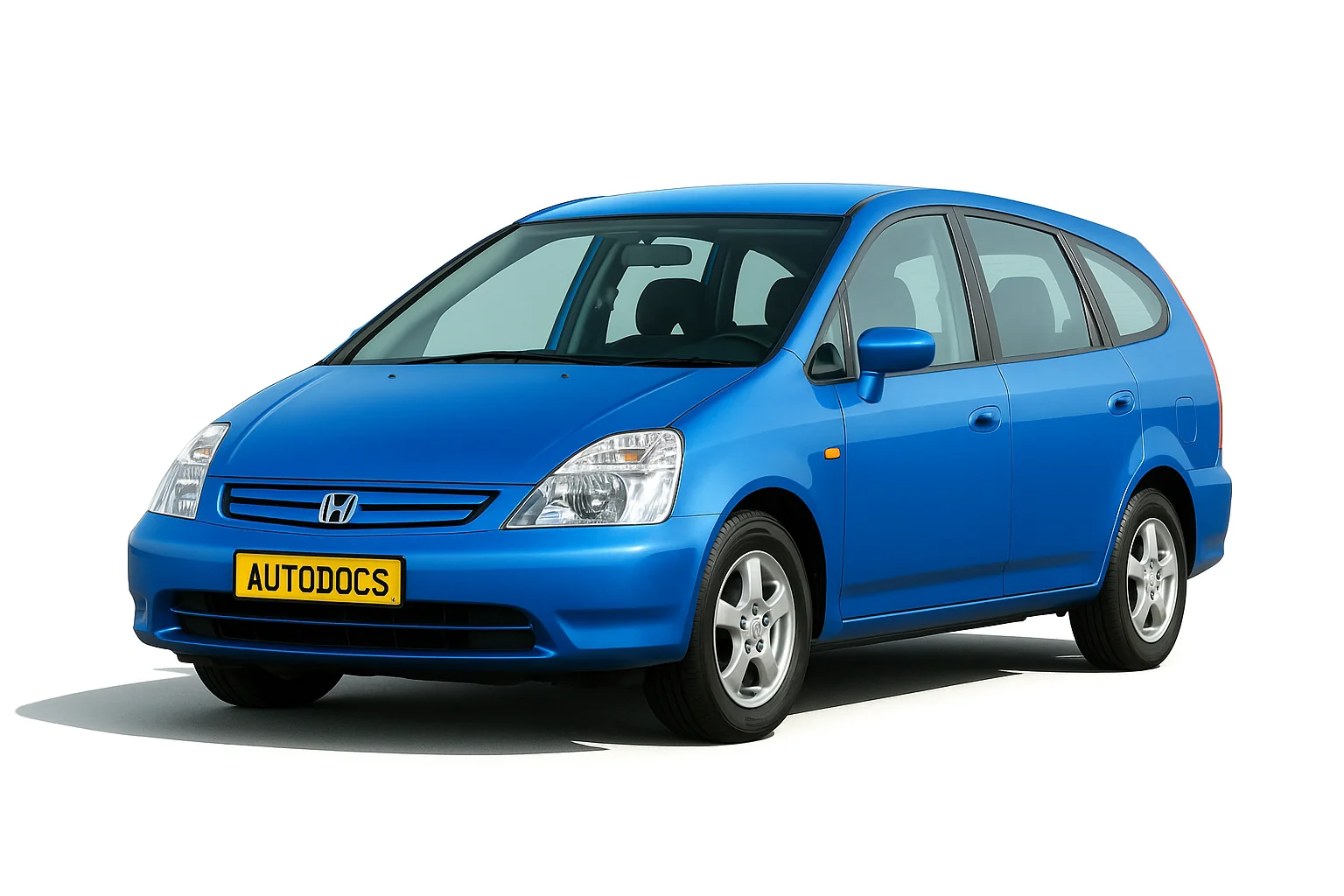

Honda Stream 1 покоління випускався в 2000, 2001, 2002, 2003, 2004, 2005 та 2006 роках з позначенням кузова rn1, rn2, rn3, rn4, rn5. За цей час модель пройшла рестайлінг. У нашій статті ми представимо опис запобіжників та реле Хонда Стрім 1 зі схемами блоків, фотографіями та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні основний блок запобіжників та реле знаходиться під панеллю приладів.
Для доступу необхідно прибрати захисну кришку. Сам блок виглядатиме приблизно отак.
Схема
Опис
| 1 | 15А iG COIL – Котушки запалювання |
| 2 | 20A ECU – Датчик складу суміші (моделі із двигуном К20А), блок управління силовим агрегатом (моделі із двигуном К20А) |
| 3 | 20A FOG – Протитуманні фари |
| 4 | 10A Генератор, датчик швидкості автомобіля (моделі з двигуном D17A), передній кисневий датчик, задній кисневий датчик, електромагнітний перепускний клапан (моделі з двигуном К20А), електро пневмо клапан системи уловлювання парів палива, датчик положення розподільчого валу (моделі з двигуном К20 блок системи контролю напруги живлення, реле датчика складу суміші (моделі з двигуном К20А) |
| 5 | Не використовується |
| 6 | 7,5A P/WIND – Реле відкривання люка, реле закривання люка, блок керування склопідйомниками |
| 7 | 20A SUN ROOF – Електродвигун приводу люка |
| 8 | 7,5A AUDIO – Електромагнітний клапан блокування, селектора, блок керування навігаційною системою, блок системи Multivision (моделі з навігаційною системою), магнітола (моделі без навігаційної системи). Блок керування електроустаткуванням. |
| 9 | 10A R.WIPER – Електродвигун очищувача заднього скла, електронасос омивача заднього скла, блок системи зміни інтервалу роботи очищувача заднього скла, блок системи визначення положення переднього пасажира (моделі з бічними подушками безпеки) |
| 10 | 7,5A METER – Реле ліхтарів заднього ходу, ліхтарі заднього ходу, комбінація приладів, блок системи дистанційного керування центральним замком. Блок керування електроустаткуванням |
| 11 | 7,5A ABS – Модулятор тиску та блок управління системи ABS |
| 12 | Не використовується |
| 13 | 10A SRS – Блок керування системою пасивної безпеки |
| 14 | 10А MIRROR – Реле обігрівача заднього скла, реле вентилятора обігрівача, реле вентилятора системи охолодження, реле вентилятора конденсатора, реле електромагнітної муфти компресора кондиціонера, електродвигуни приводу дзеркал, привід перемикання забору повітря, блок управління кондиціонером та обігрівачем, реле кондиціонером). Роз'єм для підключення додаткового обладнання (V) |
| 15 | 10А Підсилювач (моделі з аудіосистемою класу “Premium”) |
| 16 | 10А R.HEATER – Електродвигун заднього вентилятора обігрівача (моделі із заднім кондиціонером) |
| 17 | 15А FUEL PUMP – Паливний насос, блок керування силовим агрегатом. Блок управління системою пасивної безпеки |
| 18 | 15А CIGAR – Запобіжник прикурювача |
| 19 | 7,5А METER – Реле – переривник покажчиків повороту |
| 20 | 20А F.WIPER – Електродвигун очищувача лобового скла, електронасос омивача лобового скла |
| 21 | Не використовується |
| 22 | 20A P/WIND AS – Електропривод склопідйомника дверей переднього пасажира |
| 23 | 20A P/WIND DR. – Електропривод склопідйомника дверей водія |
| 24 | 20A P/WIND RR L – Електропривод склопідйомника задніх лівих дверей |
| 25 | 20A P/WIND RR R – Електропривод склопідйомника задніх правих дверей |
| R1 | Реле стартера |
| R2 | Реле габаритних вогнів |
| R3 | Реле склопідйомників |
| R4 | Реле покажчиків поворотів та аварійної сигналізації |
За прикурювач відповідає запобіжник номер 18.
Блок під капотом
Під капотом головний блок із запобіжниками та реле знаходиться з лівого боку поруч із акумуляторною батареєю. Для доступу зніміть кришку.
Фото приклад
Схема
Позначення
| 1 | 20А ADFAN – Електродвигун вентилятора, конденсатора, Реле електромагнітної муфти компресора кондиціонера |
| 2 | 15А TAIL – Реле габаритів, роз'єм для підключення додаткового. Устаткування (V), стоянкові вогні, габарити, підсвічування номерного знака, підсвічування перемикачів, підсвічування попільнички, підсвічування панелі управління кондиціонером та обігрівачем, підсвічування комбінації приладів, вимикач протитуманних фар, підсвічування магнітоли (моделі без навігаційної системи) з навігаційною системою), блок управління навігаційною системою |
| 3 | 7,5А ROOM – Лампа освітлення багажного відділення, підсвічування замку запалювання, ламп освітлення салону, лампа місцевого підсвічування |
| 4 | 20А COOLING FAN – Електродвигун вентилятора системи охолодження |
| 5 | 10A HAZARD – Реле – переривник покажчиків повороту |
| 6 | 15A ECU – Головне реле системи упорскування №1, блок управління силовим агрегатом, клапан системи управління частотою обертання холостого ходу, датчик ВМТ, датчик положення колінчастого валу, форсунки, головне реле системи упорскування №2 |
| 7 | 15А STOP LAMP/ HORN – Стоп-сигнали, додатковий стоп-сигнал, блок керування силовим агрегатом, модулятор тиску та блок керування системи ABS, Звуковий сигнал |
| 8 | 20A ABS – Модулятор тиску та блок управління системи ABS |
| 9 | 10A BACK – Діагностичний роз'єм, комбінація приладів, блок системи дистанційного керування центральним замком, блок керування навігаційною системою, блок системи Multivision (моделі з навігаційною системою), магнітола (моделі без навігаційної системи), блок керування електрообладнанням |
| 10 | 30A ABS – Модулятор тиску та блок керування системи ABS |
| 11 | 20A R.DEF – Обігрівач заднього скла |
| 12 | 40A HEATER – Електродвигун вентилятора обігрівача |
| 13 | 40A P/WIND – Запобіжники №7, №22, №23, №24 та №25 (монтажний блок у салоні) |
| 14 | 40A ECU - Запобіжники №2, №3, №15. та №16 (монтажний блок у салоні), роз'єм для підключення додаткового обладнання(U) |
| 15 | 15A HEAD L – Лампа лівої фари (моделі без газорозрядних ламп), газорозрядна лампа лівої фари (моделі з газорозрядними лампами), індикатор дальнього світла фар |
| 16 | 20A MPCS – Блок керування електроустаткуванням |
| 17 | 15A HEADR – Пампа правої фари (моделі без газорозрядних ламп), газорозрядна лампа правої фари (моделі з газорозрядними лампами) |
| 18 | Не використовується |
| 19 | 80/100A Акумуляторна батарея |
| 20 | 40A IGNITION – Замок запалювання |
| Реле | |
| R1 | Вентилятор системи охолодження |
| R2 | Муфта компресора кондиціонера |
| R3 | Обігрів заднього скла |
| R4 | Обігрівач |
| R5 | Фара №1 |
| R6 | Звуковий сигнал |
| R7 | Вентилятор кондиціонера |
| R8 | Фара №2 |
