Honda Elysion 1 вироблялася в 2004, 2005, 2006, 2007, 2008, 2009, 2011, 2012, 2013 та 2014 роках з різними двигунами та модифікаціями. За цей час модель пройшла поновлення 2 рази. У нашій статті ви знайдете опис запобіжників та реле Хонда Ілюзіон зі схемами блоків та місцями їх розташування. Зазначимо запобіжник прикурювача.

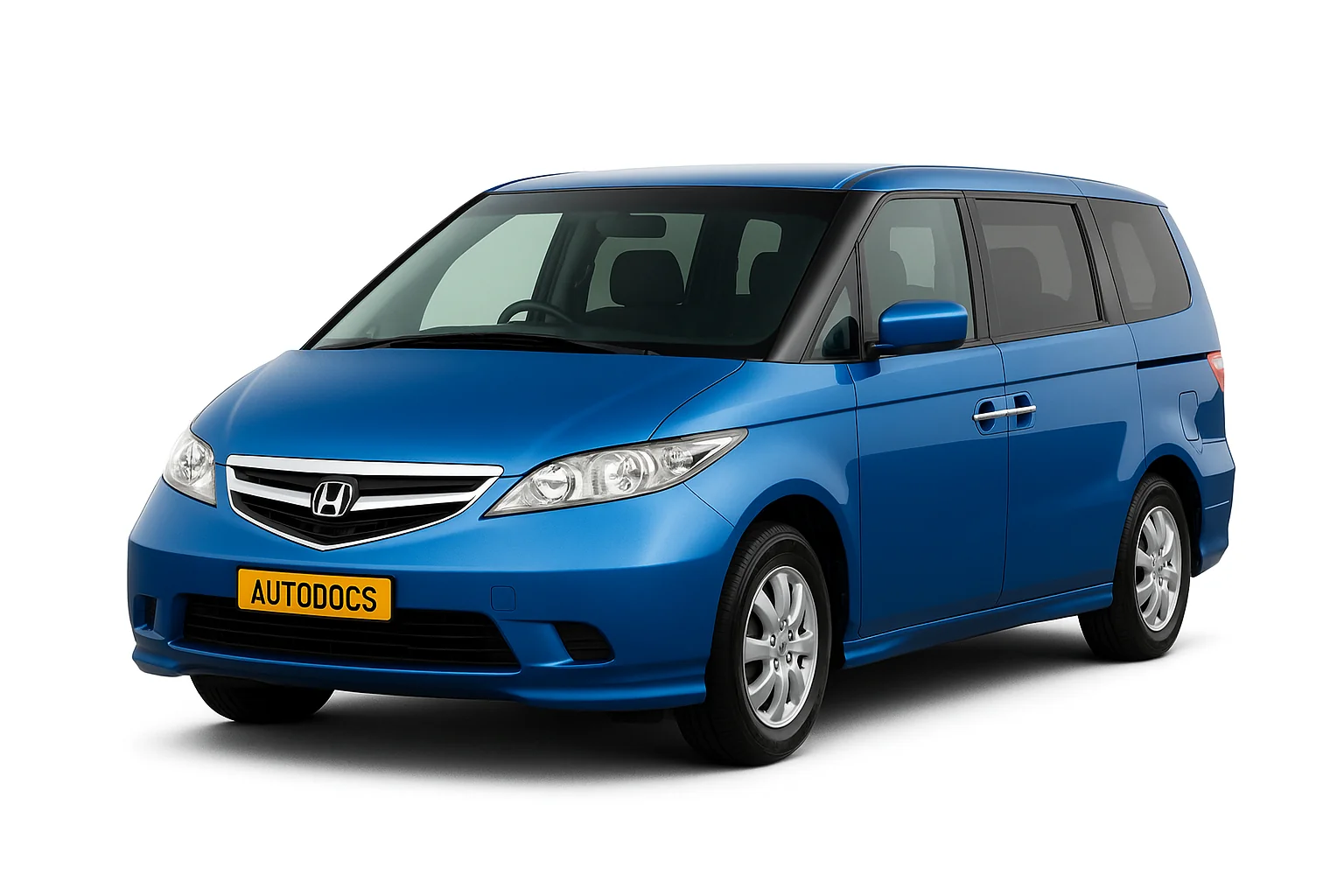

Honda Elysion

Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, двигуна та рівня електричного оснащення Вашого автомобіля.

Блок у салоні

У салоні блок із запобіжниками знаходиться під панеллю приладів з боку водія.

Розташування блоку в салоні

Фото приклад

Фото приклад блоку в салоні

Звіряйте актуальне призначення зі своїми схемами на кришці блоків.

Схема із кришки блоку

Схема блоку Honda Elysion 1

Схема

Diagram orig

Опис

  1. 15А Аудіосистем / Підсилювач
  2. 10А Резервний
  3. 20А Центральний дверний замок
  4. 10А Внутрішнє освітлення
  5. 20А Прикурювач
  6. 7,5А Живлення аксесуарів
  7. 10А Система SRS
  8. 7.5A Прилади
  9. 7.5A Опція
  10. 7.5A Омивач
  11. 20А Паливний насос
  12. 7.5A Живлення аксесуарів
  13. 20A Живлення сидіння
  14. 20A Живлення сидіння водія з регулюванням по висоті
  15. 20A Регулювання висоти (ззаду)
  16. 20А Живлення сидіння з пасажирських сторін
  17. Опція
  18. 7.5A Освітлення
  19. 15A Запалювання
  20. 15А Генератор
  21. 7.5А Автоматичне блокування
  22. 7.5А Переднатягувач
  23. 30A Склоочисник
  24. 20А Задній люк
  25. 20А Передній люк
  26. 20А Привід живлення вікна водія
  27. 20А Привід живлення вікна пасажира
  28. 20А Привід живлення заднього лівого вікна
  29. 20А Привід живлення заднього правого вікна
  30. 20А LAF
  31. 15А Привід з дроту
  32. 15А Котушка запалювання
  33. 7,5А Аксесуари
  34. 7,5А LAF

За прикурювач відповідає запобіжник номер 5 на 20А.

Блоки під капотом

Блок запобіжників та реле

Під капотом, в моторному відсіку основний блок із запобіжниками та реле може перебувати як з лівого, так і з правого боку залежно від об'єму двигуна.

Блок під капотом.

Фото приклад

Фото приклад блоку під капотом акорд 7

Приклад схеми з кришки блоку

приклад схеми з кришки блоку

Схема

Diagram orig 2

Призначення

1 10A Ліва фара (ближнє світло)
2 30A Обігрів заднього скла
3 10A Ліва фара (дальнє світло)
4 15A Габаритне світло, підсвічування панелі приладів, підсвічування салону, освітлення ящика рукавички, освітлення номерного знака, підсвічування положення селектора
5 10A Права фара (дальнє світло)
6 10A Права фара (ближнє світло)
7 7,5A Лампи заднього ходу
8 15A Датчик положення розподільного валу (CMP) B, датчик положення колінчастого валу (CKP), блок керування двигуном (ECM/PCM), регулюючий клапан холостого ходу (IAC), форсунки, датчик масової витрати повітря, реле блоку керування двигуном (PGM-FI) , діагностичний роз'єм (DLC), реле дросельної заслінки
9 20A Вентилятор кондиціонера, реле вентилятора кондиціонера
10 20A Протитуманне світло
11 20A Вентилятор системи охолодження, реле вентилятора системи охолодження
30A Вентилятор системи охолодження, реле вентилятора системи охолодження
12 7,5A Муфта компресора кондиціонера, реле муфти компресора кондиціонера
30A Блок керування омивачами фар
13 20A Лампи стоп-сигналу, ABS/TCS ('03-'05), система курсової стабілізації (VSA) ('06-'07), блок керування двигуном (ECM/PCM), додатковий стоп-сигнал, підсвічування замку запалювання, блок кузовної електроніки (MICU), звуковий сигнал
14 40A Обігрів заднього скла, підсилювач антени AM/FM, реле обігріву заднього скла
15 40A Запобіжники (блок запобіжників у салоні): № 5, 6, 7, 8, 9; запобіжник (блок запобіжників у моторному відсіку): № 7
16 15A Реле покажчиків повороту та аварійної сигналізації
17 30A ABS/TCS або система курсової стабілізації (VSA)
18 20A ABS/TCS
40A Система курсової стабілізації (VSA)
19 40A Запобіжники (блок запобіжників у салоні): № 1, 2, 3, 4
20 40A Запобіжники (блок запобіжників у салоні): № 12, 14, 15, 16, 17
21 40A Опалювач, реле обігрівача
22 40А Вентилятор двигуна заднього обігріву
120A Головний запобіжник / Батарея
23 50A Замок запалювання
50A Реле склопідйомників. запобіжники (блок запобіжників у салоні): № 24, 25, 26, 27, 28
Реле
R1 Вентилятор системи охолодження двигуна
R2 Вентилятор кондиціонера
R3 Обігрів заднього скла
R4 Муфта компресора кондиціонера
R5 Обігрівач

Блок запобіжників

Варіант 1

Блок запобіжників

Схема

Diagram orig 3

Варіант 2

Схема блоку під капотом 4
