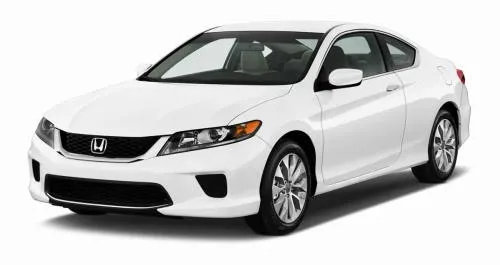

Honda Accord 8 поколення випускалася у 2008, 2009, 2010, 2011 та 2012 роках. Найбільшу популярність отримали моделі Аккорд 8 з бензиновими двигунами 2,4 та 2,0 літра. Модель поставлялася по всьому світу та також відома під назвою Acura TSX. У даному матеріалі ми покажемо описання запобіжників та реле Хонда Аккорд 8 зі схемами блоків, фото прикладами їх виконання та місцями розташування. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від рівня електричного оснащення, регіону постачання та року випуску вашого автомобіля.
Зміст
Блоки в салоні
Розташування
| № | Опис |
|---|---|
| 1 | Блок запобіжників №1 |
| 2 | Розподільний блок №2 |
| 3 | Блок управління системою гучного зв’язку (HandsFreeLink) |
| 4 | Розподільний блок №1 |
| 5 | Комбінація приладів |
| № | Позначення |
|---|---|
| 1 | Дисплей |
| 2 | Блок управління клімат-контролем |
| 3 | Підсилювач аудіосистеми |
| 4 | Блок запобіжників №2 |
| 5 | Додатковий дисплей |
| 6 | Блок управління аудіосистемою |
Блок запобіжників №1
У салоні перший блок із запобіжниками та реле розташований у нижній частині панелі приладів, з боку водія.
| № | A | Призначення |
|---|---|---|
| 1 | 7,5 | Блок управління преднатяжувачами ременів безпеки, блок управління системи контролю руху по смузі |
| 2 | 7,5 | Електропривод сидінь, коректор світла лівої фари, блок управління адаптивною системою підтримки швидкості, блок управління системою автоматичного регулювання пучка світла фар, радар міліметрових хвиль (моделі з адаптивною системою підтримки швидкості) |
| 3 | 15 | Реле насосу омивача лобового скла, блок кузовної електроніки з боку пасажира (MICU) |
| 4 | 7,5 | Реле переднього склоочисника |
| 10 | Реле переднього склоочисника | |
| 5 | 7,5 | Дзеркало заднього виду з автоматичним затемненням, реле ламп заднього ходу, лампи заднього ходу, блок кузовної електроніки з боку водія (MICU), компас, комбінація приладів, блок управління навігацією, блок кузовної електроніки з боку пасажира (MICU), соленоїд блокування селектора (A/T), система контролю тиску в шинах (TPMS), датчик дощу та датчик освітленості, вимикач омивача фар, система допомоги при парковці, блок управління електроприводом сидіння, камера системи контролю руху по смузі, датчик положення селектора (А/Т), блок управління двигуном та коробкою передач (PCM) |
| 6 | 7,5 | Система курсової стабілізації (VSA), багатокоординатний датчик прискорень, блок управління підсилювачем кермового управління, перемикач коректора фар, коректор світла правої фари, блок управління адаптивною системою підтримки швидкості |
| 7 | 15 | Реле активних подушок двигуна (ACM) (A/T), генератор, блок управління двигуном (ECM/PCM) (BKSWNC) – вимикач стоп-сигналів, PCM (VBSOL1) (A/T), клапан електрогідравлічної опори двигуна (M/T), датчик електричного навантаження (ELD), блок управління активними подушками двигуна (ACM) (A/T), система уловлювання парів бензину (EVAP), соленоїд блокування задньої передачі (M/T), датчик положення розподільного вала (А), задній датчик кисню |
| 8 | 7,5 | Стартер, блок управління двигуном (ECM/PCM) (STS), датчик положення селектора (N, Р) |
| 9 | 20 | Блок управління двигуном (ECM/PCM) (IG1), паливний насос, реле блока управління двигуном (PGM-FI) №2, блок управління іммобілайзером |
| 10 | 10 | A/T: Блок управління двигуном та коробкою передач (PCM) (VBSOL2) |
| 11 | 10 | Блок управління подушками безпеки |
| 12 | 7,5 | Система визначення зайнятості сидіння переднього пасажира (ODS) Unit, індикатор вимкненої подушки безпеки переднього пасажира, блок управління подушками безпеки |
| 13 | – | |
| 14 | 10 | 3.5L+A/T: Блок управління активними подушками двигуна (ACM), реле активних подушок двигуна |
| 15 | 7,5 | Денні ходові вогні, блок кузовної електроніки з боку водія (MICU) |
| 16 | 7,5 | Реле вентилятора кондиціонера, панель управління аудіосистемою та навігацією, реле обігрівача, блок управління клімат-контролем, блок кузовної електроніки з боку водія (MICU) (блок управління склопідйомниками), центральний додатковий дисплей, панель управління клімат-контролем з боку водія/пасажира, підігрів сидінь, реле управління вентилятором системи охолодження двигуна, блок управління обігрівачем та кондиціонером (HVAC), дисплей, електропривод дзеркал, реле вентилятора системи охолодження двигуна, реле обігріву заднього скла, система рециркуляції повітря |
| 17 | 7,5 | Блок кузовної електроніки з боку водія (MICU) (ACC Key Lock), соленоїд блокування ключа |
| 18 | 7,5 | Аудіосистема, реле розетки на центральній консолі, реле передньої розетки, блок управління системою гучного зв’язку (HandsFreeLink), блок управління навігацією, дисплей, система активного шумозаглушення, мікрофон, Interface Dial, соленоїд блокування ключа запалювання (A/T) |
| 19 | 20 | Електропривод водійського сидіння (поздовжнє переміщення, регулювання за висотою) |
| 20 | 20 | Люк |
| 21 | 20 | Електропривод водійського сидіння (нахил спинки, регулювання за висотою) |
| 22 | 20 | Задній лівий склопідйомник, реле склопідйомників |
| 23 | 20 | Передня розетка/прикурювач (реле передньої розетки) |
| 15 | Передня розетка/прикурювач (реле передньої розетки) | |
| 24 | 20 | Склопідйомник водія, блок кузовної електроніки з боку водія (MICU) (блок управління склопідйомниками) |
| 25 | 10 | Реле центрального замку, актуатор замка дверей водія, актуатор замка задньої лівої двері, актуатор замка кришки багажника, реле актуатора замка кришки багажника |
| 15 | Актуатор замка дверей водія, актуатор замка задньої лівої двері, актуатор замка кришки багажника, реле актуатора замка кришки багажника, блок кузовної електроніки з боку водія (MICU), електропривод блокування лючка паливозаливної горловини, діод | |
| 26 | 10 | Реле переднього протитуманного світла, передня ліва протитуманна фара, блок кузовної електроніки з боку водія (MICU) |
| 27 | 10 | Передній лівий габаритний світло, освітлення номерного знака, задні габаритні вогні, реле габаритних вогнів, блок кузовної електроніки з боку водія (MICU) |
| 28 | 10 | Ліва фара (дальнє світло) |
| 29 | 7,5 | Система контролю тиску в шинах (TPMS) |
| 10 | Реле денних ходових вогнів, габаритні вогні, освітлення номерного знака | |
| 30 | 10 | Ліва фара (ближнє світло) |
| 15 | Ліва фара (ближнє світло) | |
| 31 | – | |
| Реле | ||
| R1 | PGM-FI №2 (паливний насос) | |
| R2 | Передня розетка | |
| R3 | Стартер | |
За роботу прикурювача відповідає запобіжник номер 23.
Блок запобіжників №2
Другий блок із запобіжниками знаходиться під панеллю приладів, на стійці, з боку пасажира. Для доступу треба зняти захисну кришку.
| № | A | Призначення |
|---|---|---|
| 1 | 10 | Права фара (дальнє світло) |
| 2 | 10 | Передній правий габаритний світло, блок кузовної електроніки з боку пасажира (MICU), реле габаритних вогнів, запобіжник (блок запобіжників у салоні №2): № 6 |
| 3 | 10 | Реле переднього протитуманного світла, передня ліва протитуманна фара, блок кузовної електроніки з боку пасажира (MICU) |
| 4 | 10 | Права фара (ближнє світло) |
| 15 | Права фара (ближнє світло) | |
| 5 | – | |
| 6 | 7,5 | Підсвічування панелі приладів, підсвічування салону, освітлення бардачка, блок дистанційного управління воротами, блок управління навігацією, дисплей |
| 7 | – | |
| 8 | 20 | Електропривод пасажирського сидіння (нахил спинки, регулювання за висотою) |
| 9 | 20 | Електропривод пасажирського сидіння (поздовжнє переміщення, регулювання за висотою) |
| 10 | 10 | Реле центрального замку, актуатор замка дверей переднього пасажира, актуатор замка задньої правої двері |
| 11 | 20 | Задній правий склопідйомник |
| 12 | 15 | Розетка на центральній консолі, реле розетки на центральній консолі |
| 20 | Розетка на центральній консолі, реле розетки на центральній консолі | |
| 13 | 20 | Склопідйомник переднього пасажира |
| 14 | – | |
| 15 | 20 | Підсилювач аудіосистеми |
| 16 | – | |
| 17 | 7,5 | Заднє протитуманне світло |
| 18 | 10 | Електропривод водійського сидіння (поперекова підтримка) |
| 19 | 15 | Підігрів сидінь |
| 20 | Підігрів сидінь | |
| 20 | 30 | Блок управління преднатяжувачами ременів безпеки |
| 21 | 30 | Блок управління преднатяжувачами ременів безпеки |
| 22 | – |
За роботу прикурювача відповідає запобіжник номер 12.
Додаткові елементи
| № | Опис |
|---|---|
| 1 | Блок управління іммобілайзером |
| 2 | Блок управління системою контролю тиску в шинах (TPMS) |
| 3 | Центральний розподільний блок |
| 4 | Блок управління подушками безпеки |
| 5 | Блок управління роз’ємом USB |
| 6 | Реле розетки на центральній консолі |
| 7 | V6+A/T: Блок управління електрогідравлічними опорами двигуна |
| № | Позначення |
|---|---|
| 1 | Блок управління навігацією |
| 2 | Блок управління люком |
| 3 | XM ресивер |
| 4 | Блок управління компасом |
Блоки під капотом
Розташування
| № | Призначення |
|---|---|
| 1 | Блок запобіжників та реле |
| 2 | M/T: Блок управління двигуном (ECM) A/T: Блок управління двигуном та коробкою передач (PCM) |
| 3 | Блок управління та модулятор тиску VSA |
Блок запобіжників та реле
Під капотом головний блок запобіжників та реле знаходиться з лівого боку. Також закритий захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1.1 | 120 | 3.5L: Акумуляторна батарея |
| 100 | 2.4L: Акумуляторна батарея | |
| 1.2 | 40 | Запобіжники (блок запобіжників у салоні №2): № 7, 8, 9, 10, 11, 12, 13 |
| 60 | Активний круїз-контроль: Запобіжники (блок запобіжників у салоні №2): № 7, 8, 9, 10, 11, 12, 13 | |
| 2.1 | 70 | Блок управління електропідсилювачем кермового управління (ESP) |
| 2.2 | 40 | Блок управління та модулятор тиску VSA |
| 2.3 | 30 | Блок управління та модулятор тиску VSA |
| 2.4 | 40 | Запобіжники (блок запобіжників у салоні №2): № 15, 17, 18, 19 |
| 2.5 | – | |
| 2.6 | – | |
| 3.1 | 50 | Замок запалювання |
| 3.2 | 40 | 2.4L (LX-S, LX-P PZEV, LX (’11-’12)): Запобіжники (блок запобіжників у салоні №1): № 18, 19, 20, 21, 22, 23, 24, 25 |
| 3.3 | 30 | Запобіжники (блок запобіжників у салоні №2): № 1, 2, 3, 4 |
| 3.4 | 60 | 3.5L: 2.4L (except ↑): Запобіжники (блок запобіжників у салоні №1): № 18, 19, 20, 21, 22, 23, 24, 25 |
| 3.5 | 30 | Запобіжники (блок запобіжників у салоні №1): № 26, 27, 28, 29, 30 |
| 3.6 | 30 | 3.5L: Реле вентилятора системи охолодження, вентилятор системи охолодження |
| 30 | 2.4L: Вентилятор кондиціонера, реле вентилятора кондиціонера | |
| 3.7 | 30 | Передній склоочисник та омивач |
| 3.8 | 30 | 3.5L: Реле вентилятора кондиціонера, вентилятор кондиціонера |
| 30 | 2.4L: Реле вентилятора системи охолодження, вентилятор системи охолодження | |
| 4 | 40 | Реле обігріву заднього скла |
| 5 | 20 | 2.4L: Додатковий вентилятор системи охолодження двигуна |
| 6 | – | |
| 7 | – | |
| 8 | 40 | Обігрівач, реле обігрівача |
| 9 | 15 | Аварійна сигналізація, блок кузовної електроніки з боку водія (MICU) |
| 10 | 20 | Лампи стоп-сигналу, датчик положення педалі гальма, блок кузовної електроніки з боку водія (MICU), блок управління двигуном (ECM/PCM), додатковий стоп-сигнал, реле звукового сигналу, звуковий сигнал |
| 10 | Активний круїз-контроль, перемикач встановлення дистанції, звуковий сигнал, реле сирени протиугінної системи | |
| 11 | 30 | Омивач фар |
| 12 | 15 | Активний круїз-контроль, лампи стоп-сигналу, датчик положення педалі гальма, блок управління та модулятор тиску VSA |
| 13 | 15 | Реле котушок запалювання, котушки запалювання |
| 14 | 15 | 3.5L: Додаткове реле блока управління двигуном, система уловлювання парів бензину (EVAP), датчики співвідношення повітря/паливо (A/F), підігрівані датчики кисню (HO2S), запобіжник (блок запобіжників у моторному відсіку): № 21 |
| 15 | 2.4L: Додаткове реле блока управління двигуном, датчик співвідношення повітря/паливо (A/F), блок управління двигуном (ECM/PCM) | |
| 15 | 10 | Аудіосистема, центральний дисплей, діагностичний роз’єм (DLC), лампи у дверях, блок кузовної електроніки з боку водія (MICU) (VBU), система активного шумозаглушення, мікрофон, комбінація приладів, блок управління системою гучного зв’язку (HandsFreeLink), блок управління іммобілайзером, блок управління навігацією, дисплей, блок кузовної електроніки з боку пасажира (MICU) (VBU), електропривод сидінь, блок управління склопідйомниками, адаптивний круїз-контроль, датчик дощу та датчик освітленості |
| 16 | 7,5 | Освітлення салону, освітлення багажного відсіку, підсвічування дзеркал у сонцезахисних козирках, підсвічування замка запалювання, блок дистанційного управління воротами, лампи у дверях |
| 17 | 15 | Датчик положення колінчастого вала (CKP), датчик положення розподільного вала (CMP), блок управління двигуном (ECM/PCM) (IGP), реле дросельної заслінки (ETCS), форсунки, датчик масової витрати повітря (MAF), реле №1 блока управління двигуном (PGM-FI), реле №2 блока управління двигуном (PGM-FI) (паливний насос) |
| 18 | 15 | Реле дросельної заслінки (ETCS), блок управління двигуном (ECM/PCM) |
| 19 | 7,5 | 3.5L: Блок управління двигуном (ECM/PCM) (VBUM) |
| 20 | 7,5 | Муфта компресора кондиціонера, реле муфти компресора кондиціонера |
| 21 | 7,5 | 3.5L: Реле вентилятора системи охолодження двигуна |
| 7,5 | 2.4L: Реле вентилятора кондиціонера | |
| Реле | ||
| R1 | Обігрівач | |
| R2 | Звуковий сигнал | |
| R3 | Блок управління двигуном (PGM-FI №1) | |
| R4 | Блок управління двигуном (PGM-FI Sub) | |
| R5 | Котушки запалювання | |
| R6 | Дросельна заслінка (ETCS) | |
| R7 | – | |
| R8 | Обігрів заднього скла | |
