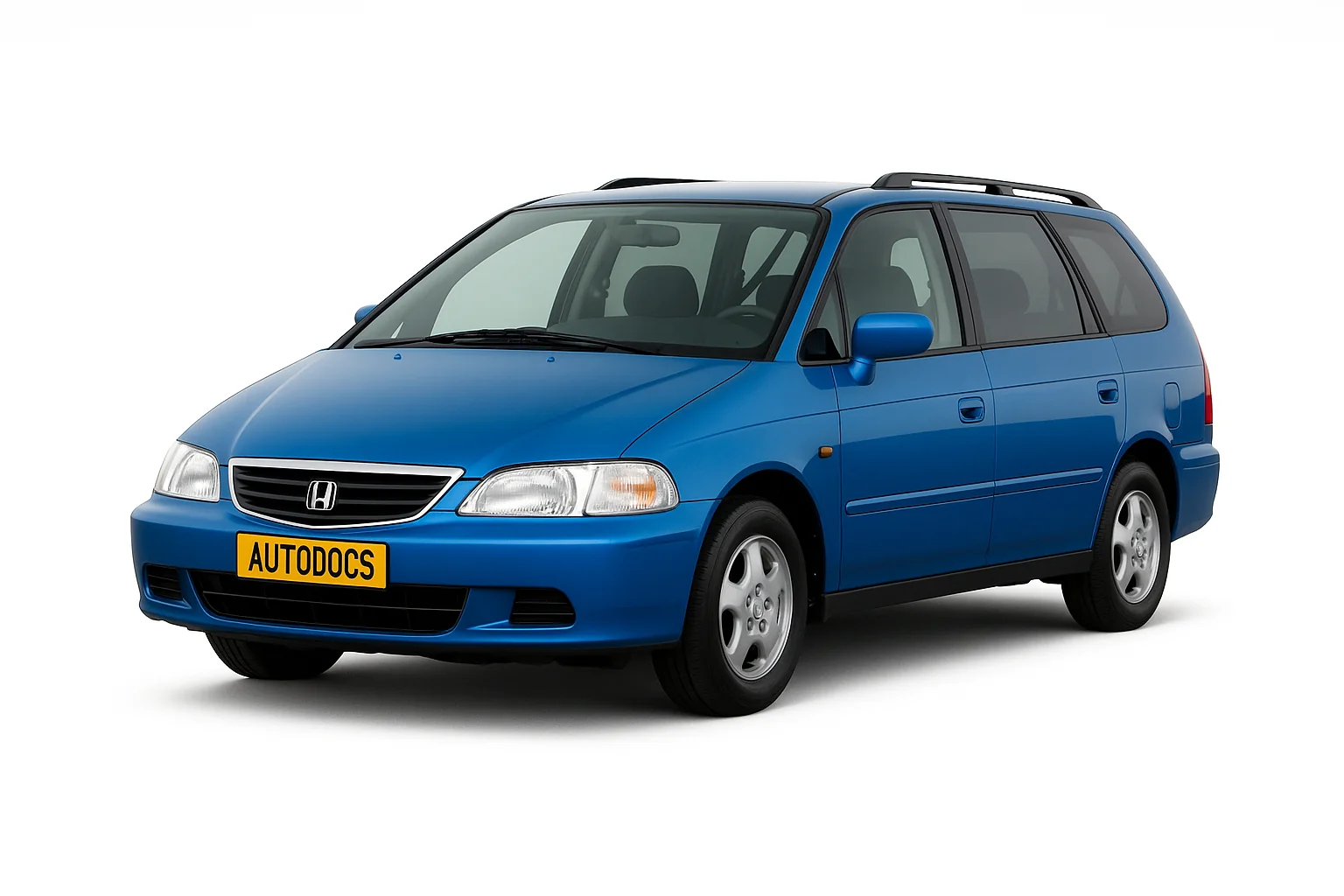

Honda Odyssey 2 покоління випускалася в 1999, 2000, 2001, 2002 і 2003 з індексами кузова RA6, RA7, RA8, RA9. За цей час модель пройшла оновлення. У цій статті ви знайдете інформацію з описом запобіжників та реле Хонда Одіссей 2 зі схемами блоків, фотографіями та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків та призначення елементів у них може відрізнятись від представленого та залежить від року випуску та рівня оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Лівий блок запобіжників
Під панеллю приладів з боку водія знаходиться блок запобіжників.
У моделях з правим розташуванням кермового керування, він може перебувати в торці панелі приладів за захисною кришкою.
Сам блок виглядатиме приблизно отак.
Схема
Опис
| 1 | 15A Паливний насос, реле блоку керування двигуном (PGM-FI Main), блок керування подушками безпеки (SRS) |
| 2 | 10A Блок управління подушками безпеки (SRS) |
| 3 | 7,5A Панель управління обігрівачем, реле обігрівача, реле муфти компресора кондиціонера, блок управління клімат-контролем, реле вентилятора кондиціонера, реле управління вентилятором системи охолодження, реле вентилятора системи охолодження, реле заднього обігрівача, реле обігріву заднього скла, задній |
| 4 | 7,5A Обігрів дзеркал, електропривод дзеркал, блок керування ABS або ABS/TCS, опціональний роз'єм S, реле підігріву сидінь (EX-L) |
| 5 | 7,5A Блок управління денними ходовими вогнями (DRL) |
| 6 | 15A Генератор, індикатор заряду, круїз-контроль, датчик електричного навантаження (ELD), система уловлювання парів бензину (EVAP), клапан електрогідравлічних подушок двигуна, блок управління двигуном і коробкою передач, кисневі датчики, що нагріваються, датчик швидкості (VSS), навігація (' 00-'04), PGM-FI |
| 7 | 10A '99-'00: Задній склоочисник та омивач, насос омивача лобового скла |
| 15A '01-'04: Котушки запалювання | |
| 8 | 7,5A Реле розетки, опціональний роз'єм R |
| 9 | 10A Лампи заднього ходу, комбінація приладів, датчик справності ламп стоп-сигналу, блок кузовної електроніки з боку водія/пасажира (MICU), індикатор денних ходових вогнів (DRL), блок дистанційного керування центральним замком (EX, EX-L), блок управління зсувними дверима (EX, EX-L), соленоїд блокування селектора коробки передач, TCS (EX, EX-L), реле ламп заднього ходу (A/T), індикатор несправності гальмівної системи, блок керування навігацією, індикатор відключеної подушки безпеки переднього пасажира ('03-'04) |
| 10 | 7,5A Реле аварійної сигналізації та покажчиків повороту |
| 11 | 15A '99-'00: Котушки запалювання |
| 10A '01-'04: Задній склоочисник та омивач, насос омивача лобового скла, система визначення зайнятості сидіння переднього пасажира ('02-'04), датчик визначення ваги переднього пасажира ('03-'04) | |
| 12 | 30A Передній склоочисник |
| 13 | 7,5A Блок управління двигуном та коробкою передач (PCM), реле блоку управління двигуном (PGM-FI Main), сигнал стартера |
На звороті блоку можуть бути встановлені деякі реле.
Схема
Позначення
- R1 – Стартер
- R2 – Лампи заднього ходу
- R3 – Аварійна сигналізація та покажчики повороту
Правий блок запобіжників
Встановлено на стійці з боку пасажира.
Схема
Призначення
| 1 | 20A EX, EX-L: Ліві зсувні двері (склопідйомник) |
| 2 | 20A EX, EX-L: Електропривод сидіння (регулювання по висоті, нахил спинки) |
| 3 | 10A EX, EX-L, '01-'04 LX: Блок керування та модулятор тиску ABS/TCS (реле TCS) |
| 4 | 20A EX, EX-L: Електропривод сидіння (регулювання по висоті, поздовжнє переміщення) |
| 5 | 20A EX, EX-L: Права зсувна двері (склопідйомник) |
| 6 | 10A Блок управління денними ходовими вогнями (DRL) |
| 7 | 7,5A Задня ліва кватирка (реле відкриття/закриття) |
| 8 | 20A Склопідйомник переднього пасажира |
| 9 | 15A Передня/задня розетка (прикурювач) , аудіосистема, дисплей ('00-'04), блок керування навігацією ('00-'04) |
| 10 | 15А Габаритні вогні, освітлення номерного знака, підсвічування панелі приладів, підсвічування салону, реле габаритних вогнів, годинник, комбінація приладів, блок кузовної електроніки з боку водія (MICU) |
| 11 | 10А Освітлення салону, освітлення багажного відсіку, дисплей ('00-'04), блок керування навігацією ('00-'04), аудіосистема, комбінація приладів, блок кузовної електроніки з боку пасажира (MICU), блок дистанційного керування гаражними воротами (Homelink ) |
| 12 | 20А Реле актуатора замка лючка бензобака, блок керування зсувними дверима, блок кузовної електроніки з боку пасажира (MICU) |
| 13 | 7,5А Блок управління клімат-контролем (EX, EX-L), годинник, блок кузовної електроніки з боку пасажира (MICU), блок кузовної електроніки у дверях (MICU), комбінація приладів, панель управління обігрівачем (LX), блок системи дистанційного управління центральним замком (EX, EX-L), блок управління зсувними дверима (EX, EX-L), блок кузовної електроніки з боку пасажира (MICU), блок управління двигуном та коробкою передач (PCM), індикатор іммобілайзера |
| 14 | 7,5А Блок керування ABS або ABS/TCS |
| 15 | 20А '99-'00: Склопідйомник водія (блок кузовної електроніки у дверях (MICU)) |
| 7,5А '01-'04: Склопідйомник водія (блок кузовної електроніки у двері (MICU)), блок керування склопідйомниками | |
| 16 | 7,5А Задня права кватирка (реле відкриття/закриття) |
За роботу прикурювача відповідає запобіжник номер 9 на 15.
Схема реле на звороті блоку.
Розшифровка
- R1 – Склопідйомники
- R2 – Розетка
- R3 – Обігрів заднього скла
Додаткові блоки
Окремо, поза представленими блоками, можуть розташовуватися деякі реле.
Схема
Опис
- R1 – Реле передніх протитуманних фар
- R2 – Реле плафонів освітлення салону
- R3 – Головне реле 1 PGM – Fi
- R4 – Головне реле 2 PGM – Fi
- R5 – Реле задніх ліхтарів
- R6 – Реле електродвигуна заднього вентилятора обдування
- B1 – Приймальний блок дистанційного керування двигуна
- B2 – Блок керування автоматичним кондиціонером
- B3 - Блок МРСS
Блоки під капотом
Під капотом Honda Odyssey 2 можуть бути до шести блоків із запобіжниками або реле.
Блок запобіжників та реле №1
Головний блок із запобіжниками та реле встановлюється поруч зі стійкою.
Звіряйте призначення елементів зі своїми схемами на кришці блоків.
Схема
Позначення
| 41 | 120A Акумуляторна батарея |
| 42 | 50A Замок запалювання (BAT) |
| 43 | 15A Права фара, реле денних ходових вогнів (DRL) |
| 44 | - |
| 45 | 15A Ліва фара, індикатор далекого світла, реле денних ходових вогнів (DRL), блок управління денними ходовими вогнями |
| 46 | 15A Реле блоку керування двигуном (PGM-FI Main), діагностичний роз'єм (DLC) |
| 47 | 20A Лампи стоп-сигналу, реле звукового сигналу, круїз-контроль, підсвічування замку запалювання, блок керування ABS або ABS/TCS, блокування ключа запалювання, блок керування двигуном та коробкою передач (PCM) |
| 48 | 20A Блок керування ABS або ABS/TCS |
| 49 | 15A Реле аварійної сигналізації та покажчиків повороту, аварійна сигналізація |
| 50 | 30A Блок керування ABS або ABS/TCS |
| 51 | 40A Запобіжники: № 1, 7, 8, 15, 16 |
| 52 | 30A Електропривод правих зсувних дверей (EX, EX-L) |
| 53 | 30A Обігрів заднього скла (реле обігріву заднього скла) |
| 54 | 40A Запобіжники: № 9, 10, 11, 12, 13 |
| 55 | 40A Запобіжники: № 2, 3, 4, 5, 6 |
| 56 | 40A Передній обігрівач |
| 57 | 30A Вентилятор системи охолодження |
| 58 | 30A Вентилятор кондиціонера |
| 59 | 7,5A Муфта компресора кондиціонера |
| • | Запасний запобіжник |
| Реле | |
| R1 | Права фара |
| R2 | Ліва фара |
| R3 | Звуковий сигнал |
| R4 | Вентилятор кондиціонера |
| R5 | Передній обігрівач |
| R6 | Вентилятор системи охолодження |
| R7 | Муфта компресора кондиціонера |
Блок запобіжників та реле №2
Фото – схема
Розшифровка
- 30А Запобіжник / реле – Електропривод лівих зсувних дверей
- 40А Запобіжник/реле – Задній обігрівач/кондиціонер
Блок запобіжників №1
Схема
Опис
- 20А – Підігрів сидінь
- 20А – Розважальна система для задніх пасажирів (аудіо, DVD)
Блок запобіжників №2
Схема
Позначення
| 71 | 20А Розважальна система для задніх пасажирів (аудіо, DVD) |
| 72 | - |
| 73 | - |
| 74 | - |
| 75 | - |
| 76 | - |
| 77 | - |
| 78 | 20А Підігрів сидінь |
| 79 | 20А Блок керування склопідйомниками (склопідйомник водія) |
| 80 | 40А Задній обігрівач/ кондиціонер |
| 81 | 30А Електропривод лівих зсувних дверей |
Блок реле №1
Схема
Призначення
| R1 | Насос ABS |
| R2 | ABS Fail-Safe |
| R3 | Вентилятор системи охолодження |
Блок реле №2
Схема
Розшифровка
| R1 | TCS |
| R2 | Переривник склоочисника |
| R3 | EX-L: Підігрів сидінь |
| R4 | - |
