Honda Fit 3 покоління випускався у 2014, 2015, 2016, 2017 2018, 2019 та 2020 роках на платформах GK і GP (Hybrid). За цей час модель пройшла рестайлінг. Ця модель також відома під назвою Honda Jazz 3. У нашій статті ми надамо опис запобіжників та реле Хонда Фіт 3 (Джаз 3) зі схемами блоків, їх фотографіями та місцями розташування. Зазначимо запобіжник, що відповідає за прикурювач.

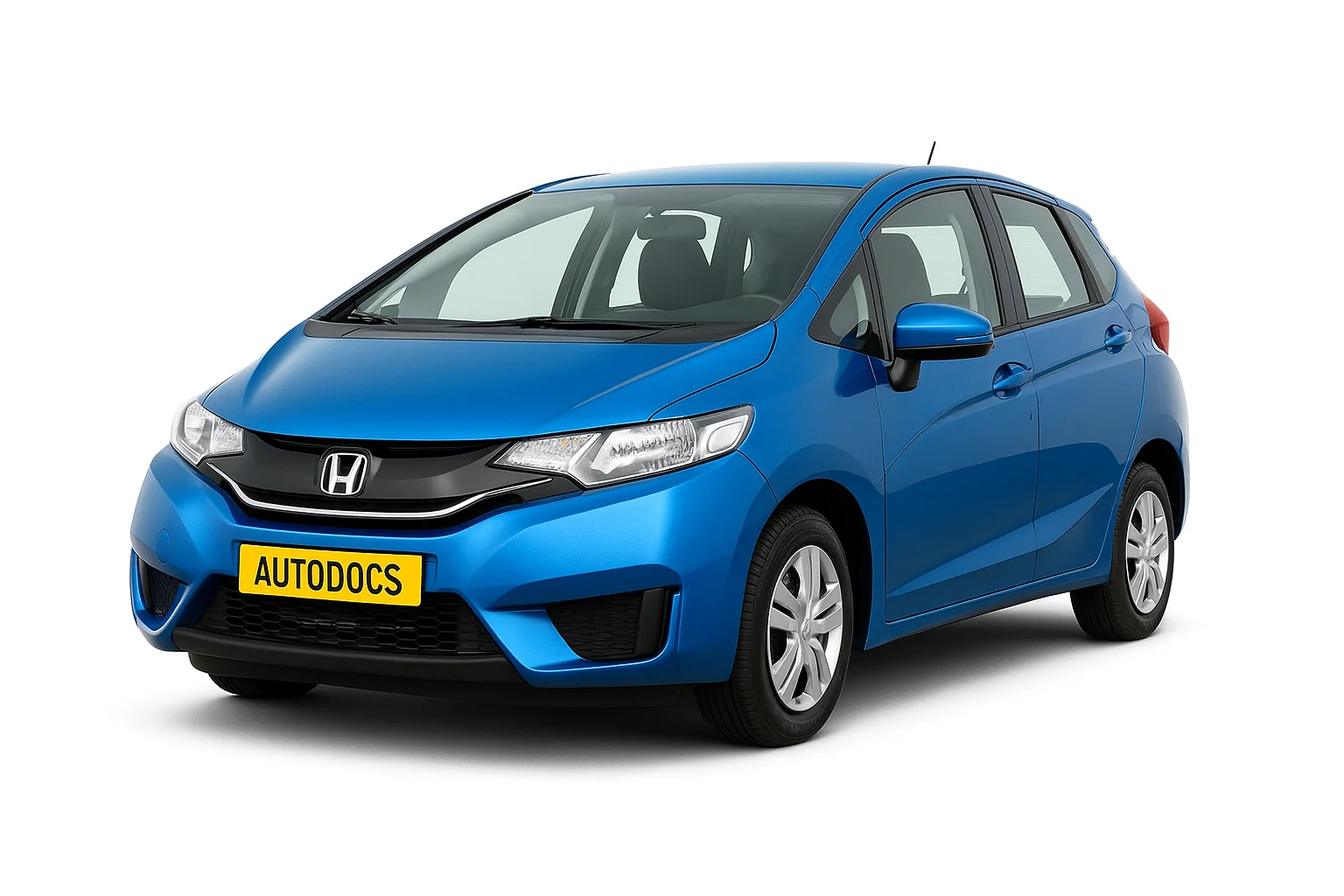

Honda Fit 3G

Призначення запобіжників та реле та їх розташування може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.

Не те покоління чи не підходять схеми?

[ Опис Хонда Фіт 1 ]
[ Опис Хонда Фіт 2 ]

Блоки в салоні

У салоні можуть бути встановлені два блоки із запобіжниками та реле, вони знаходяться під панеллю приладів з боку водія.

Location

Основний блок

Розташування блоку в салоні Хонда Фіт

Фото – приклад

Фото блоку в салоні Хонда Фіт 3

Схема із позначенням

фото приклад схеми блоку запобіжників у салоні фіт 3

Повний опис

1 20А Замок дверей
2 -
3 10A Smart (опціонально)
4 15A Розблокування дверей з боку водія
5 15A Розблокування дверей з боку пасажира
6 10A Розблокування дверей водія
7 10A Блокування замка дверей водія
8 20А Склопідйомник водія
9 20А Електросклопідйомник пасажира
10 20А Задній лівий склопідйомник
11 20А Задній правий склопідйомник
12 15А Блокування замка дверей з боку водія
13 15А Блокування замку дверей пасажира
14 -
15 10А Далеке світло правої фари
16 7,5A STS (опціонально)
17 20A Роз'єм ACC (консоль) (додатково)
18 20A Люк (опціонально)
19 20A Обігрівач переднього сидіння (додатково)
20 -
21 -
22 15A Омивач
23 10А Задній склоочисник
24 7,5А Кондиціонер
25 7,5А Денні ходові вогні
26 7,5А Стартер
27 7,5А АБС/VSA
28 10А SRS
29 10A Далеке світло лівої фари
30 10A ACG
31 10A Склопідйомник
32 15A Паливний насос
33 7,5А SRS
34 7,5A Прилади
35 7,5А Mission SOL
36 20А Передній роз'єм ACC (розетки)
37 7,5А ACC
38 7,5A Блокування ключа ACC
39 10A Опція
40 10А Задній склоочисник
41 -
42 -

Звіряйте інформацію зі своїми схемами.

Додатковий блок

Цей блок знаходиться під основним.

covery 1

Для доступу необхідно прибрати захисну кришку.

Додатковий блок у салоні Хонда Фіт

Схема

Схема блоку у салоні

Призначення

1 70A EPS
1 30А (з системою інтелектуального доступу), 50 А (без системи інтелектуального доступу) – IG Головна
1 50A Блок запобіжників основний 2
1 40A АБС/VSA Двигун
1 30A Блок запобіжників основний 1
1 40A Блок запобіжників основний 3
2 -
2 -
2 -
2 -
2 -
2 -
2 -
3 30A Обігрівач
4 30A IG Main 2 (з інтелектуальною системою входу)
5 30A АБС/VSA FSR
6 10А Антиобледенитель
7 -
8 -
9 10А Мале світло
10 20А Роз'єм ACC (консоль) (додатково)
11 30А Задній обігрівач
12 Не використовується (з інтелектуальною системою входу)
7,5А Блокування ключа ACC (без інтелектуальної системи входу)
13 10А Дзеркала з підігрівом (опціонально)
14 7,5А Вентилятор кондиціонера SW
15 Не використовується (з інтелектуальною системою входу)
30А Склоочисник (без інтелектуальної системи входу)

Блоки під капотом

Під капотом, у моторному відсіку, з лівого боку вставлено два блоки із запобіжниками.

Блок запобіжників та реле

Блок під капотом Хонда Фіт 3

Світлина

Фото блоку під капотом

Приклад схеми з кришки блоку

Оригінальна схема з кришки блоку

Схема

Схема блоку під капотом

Розшифровка

1 20А Основне ближнє світло фар
2 30А CDC (optional)
3 10А Аварійна сигналізація
4 15А DBW
5 30А Щітки склоочисника
6 10А Стоп
7 15А IGP
8 15А Котушка запалювання
9 10А ECP (optional)
10 20А Інжектор
11 -
12 30А Головний вентилятор
13 30А Стартер SW
14 7,5A Муфта зчеплення
15 7,5А Датчик батареї
16 -
17 7,5А Денні ходові вогні
18 10А Сигнал
19 15А Протитуманні фари (опціонально)
21 15А Світло заднього ходу (головне)
22 7,5А Внутрішнє освітлення
23 30А Додатковий вентилятор
24 -
25 7,5А Smart Entry Auto Start (додатково)
26 7,5А Муфта стартера
27 -
28 -
29 10А Світло заднього ходу
30 10А IGPLAF
31 7,5А IGPS
32 10А Ближнє світло правої фари
33 10А Ближнє світло лівої фари

Силовий блок

На плюсовій клемі акумуляторної батареї кріпиться головний силовий блок запобіжників високої потужності, виконаний у вигляді плавких вставок високої потужності.

Блок на клемі АКБ

Схема

Схема блоку на АКБ

Опис

  • a – 100A Батарея
  • b - 70A RB Main 1
  • c – 80A RB Main 2
  • d – 70A CAP Main

Додаткові елементи

Під капотом, праворуч, можливо так само буде блок з реле.

Фото блоку в реле

Реле

relay ac
