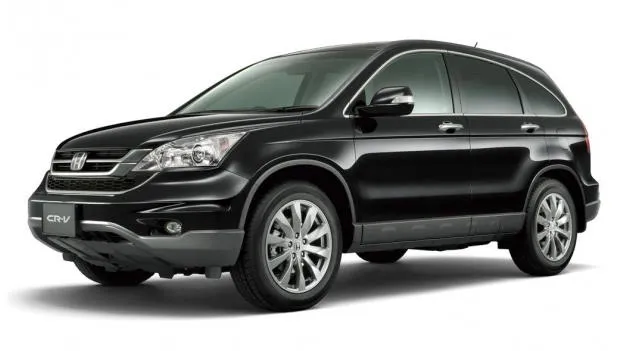

Honda CR-V 3 покоління вироблявся в 2007, 2008, 2009, 2010, 2011, 2012 році з різними позначеннями кузова: RE1, RE2, RE3, RE4, RE5, RE6 та RE7. За цей час модель пройшла рестайлінг. У нашому матеріалі ви знайдете опис запобіжників та реле Хонда СРВ 3 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжники, які відповідають за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого. Звіряйте інформацію зі своїми схемами на кришці блоків.
Чи те покоління моделі чи не підходять схеми?
[Опис Honda CRV 5]
[Опис Honda СRV 4]
[Опис Honda СRV 2]
[Опис Honda CRV 1]
Зміст
Блоки в салоні
Настрій
Загальна схема розташування блоків
Опис
- Блок реле
- USB адаптер
- Блок керування системою гучного зв'язку (Hands Free)
- Блок керування системою контролю тиску в шинах (TPMS)
- Блок керування системою автоматичного освітлення
- Блок запобіжників та реле
Блок запобіжників та реле
Основний блок із запобіжниками та реле в салоні Хонда СРВ знаходиться під панеллю приладів з боку водія.
Схема
Позначення
| 1 | 7,5A Блок кузовної електроніки (MICU), люк, датчик дощу/ автоматичного включення світла, комбінований перемикач (перемикач склопідйомників), коректор світла фар |
| 2 | 15A Паливний насос, іммобілайзер, блок кузовної електроніки (MICU), блок керування силовим агрегатом (PCM), головне реле блоку керування двигуном (PGM-FI Main) 2 |
| 3 | 10A Генератор, датчик положення педалі гальма, датчик положення розподільного валу (CMP) A, датчик електричного навантаження (ELD), система уловлювання парів бензину (EVAP), датчик масової витрати повітря/ датчик температура повітря у впускному колекторі (MAF/IAT), вторинний кисневий датчик (HO2S), соленоїд блокування заднього ходу (механічна коробка передач) |
| 4 | 7,5A Система курсової стабілізації (VSA), блок кузовної електроніки (MICU), датчик курсового кута та поперечного прискорення автомобіля, блок керування ABS, блок керування EPS |
| 5 | 15A Реле підігріву сидіння водія (слабкий режим), реле підігріву сидіння водія (сильний режим) |
| 6 | 20A Переднє протитуманне світло |
| 7 | 10A Реле денних ходових вогнів |
| 8 | 10A Задній склоочисник, блок керування адаптивним переднім освітленням/блок керування автоматичним регулюванням фар (для ксенонових ламп), блок кузовної електроніки (MICU), реле електродвигуна очисника заднього скла |
| 9 | 7,5A Система визначення зайнятості сидіння переднього (ODS), індикатор відключеної подушки безпеки переднього пасажира, блок кузовної електроніки (MICU), блок керування подушками безпеки (SRS), система переднатягу ременів безпеки |
| 10 | 7,5A Лампи заднього ходу, комбінація приладів, блок кузовної електроніки (MICU), блокування селектора коробки передач, система контролю тиску в шинах (TPMS), система автоматичного освітлення, компас, датчик заднього ходу, датчик увімкнення передачі заднього ходу (механічна коробка передач) ) |
| 11 | 10A Блок кузовної електроніки (MICU), блок керування подушками безпеки (SRS) |
| 12 | 10A Права фара (дальнє світло) |
| 13 | 10A Ліва фара (дальнє світло) |
| 14 | 7,5A Аудіосистема, блок керування клімат-контролем, підсвічування панелі приладів, круїз-контроль, підсвічування простору для ніг, підігрів водійського сидіння, підігрів пасажирського сидіння, освітлення ящика рукавички, індикатор відключеної подушки безпеки переднього пасажира, блок керування системою опалення кондиціювання (HVAC), датчик тиску масла VTEC, навігація, електропривід дзеркал, система голосового керування, індикатор вмикання передач |
| 15 | 7,5A Габаритне світло, освітлення номерного знака, причіп, реле денних ходових вогнів (KS) |
| 16 | 10A Галоген: Права фара (ближнє світло) |
| 15A Ксенон: Права фара (ближнє світло), омивач фар | |
| 17 | 10A Галоген: Ліва фара (ближнє світло) |
| 15A Ксенон: Ліва фара (ближнє світло) | |
| 18 | 20A Далеке світло, блок кузовної електроніки (MICU) |
| 19 | 15A Габаритне світло, блок кузовної електроніки (MICU) |
| 20 | 7,5A Блок кузовної електроніки (MICU), система контролю тиску в шинах (TPMS) |
| 21 | 20A Галоген: Ближнє світло, блок кузовної електроніки (MICU) |
| 30A Ксенон: Ближнє світло, блок кузовної електроніки (MICU) | |
| 22 | 7,5A Блок керування адаптивним переднім освітленням/ блок керування автоматичним регулюванням фар, адаптивний круїз-контроль (ACC), блок радара міліметрових хвиль |
| 23 | – |
| 24 | 20A Люк |
| 25 | 20A Центральний замок, блок кузовної електроніки (MICU) |
| 26 | 20A Блок управління склопідйомниками, блокування дверей водія |
| 27 | Опція 20A HAC |
| 28 | 15A Розетка в багажному відсіку |
| 20A Дизель, KG, KS, KE: Розетка в багажному відсіку | |
| 29 | 15A Передня розетка (прикурювач) |
| 20A Дизель, KG, KS, KE: Передня розетка (прикурювач) | |
| 30 | 20A Склопідйомник переднього пасажира |
| 31 | 15A Розетка на центральній консолі |
| 20A Дизель, KG, KS, KE: Розетка на центральній консолі | |
| 32 | 20A Задній правий склопідйомник |
| 33 | 20A Задній лівий склопідйомник |
| 34 | 7,5A Аудіосистема, реле розетки в багажному відсіку, реле розетки (консоль), реле передньої розетки, блок кузовної електроніки (Multiplex), навігація, система гучного зв'язку (Hands Free) |
| 35 | 7,5A Блокування ключа, підсвічування замку запалювання, блок кузовної електроніки (MICU) |
| 36 | 10A Реле муфти компресора кондиціонера, реле обігрівача, підігрів водійського сидіння, реле вентилятора, підігрів пасажирського сидіння, блок керування системою опалення - вентиляції - кондиціювання (HVAC), блок кузовної електроніки (MICU), електропривод дзеркал, реле вентилятора системи скла, рециркуляції повітря, система автоматичного освітлення, блок керування клімат-контролем, електропривод дзеркал, обігрів дзеркал, реле денних ходових вогнів |
| 37 | 7,5A Денні ходові вогні, блок кузовної електроніки (MICU) |
| 38 | 30A Передній склоочисник, блок кузовної електроніки (MICU) |
За роботу прикурювачів відповідають запобіжники під номерами 28, 29 та 31.
У верхній частині блоку можуть встановлюватися 3 реле:
Схема
Розшифровка
| R1 | Склопідйомники | |
| R2 | Паливний насос (GM-FI Main 2) | |
| R3 | Стартер | |
Додаткові елементи
Схема
Призначення
- Реле звукового сигналу протиугінної системи
- Реле денних ходових вогнів
- Реле переднього протитуманного світла
- Реле розетки на центральній консолі
- Блок керування електропідсилювачем кермового керування (EPS)
- Блок керування адаптивним переднім освітленням/блок керування автоматичним регулюванням фар
- Реле розетки в багажному відсіку
- Реле передньої розетки (прикурювач)
Схема
Позначення
- Реле блокування дверей водія
- Реле блокування дверей переднього пасажира
Блоки під капотом
Настрій
Схема розташування блоків під капотом
Опис
- Блок управління VSA
- Блок запобіжників та реле
- Блок управління свічками розжарювання
- Реле обігрівача та омивача фар
Блок запобіжників та реле
З лівого боку, поруч із акумулятором і закритий захисною кришкою.
Фото – приклад
Для бензинових двигунів
Схема
Призначення
| 1 | 100A Генератор, запобіжники (моторний відсік): 2, 4, 6, 7, 8, 9, 19, 20, 21, 22, 23 |
| 70A Електричний підсилювач рульового керування (EPS) | |
| 2 | 80A Запобіжники (салон): 5, 6, 7, 27, 28, 29, 31 |
| 50A Замок запалювання | |
| 3 | 40A Система курсової стабілізації (VSA) |
| 20A Система курсової стабілізації (VSA) | |
| 4 | 50A Запобіжники (салон): 18, 19, 20, 21 |
| 40A Запобіжники (салон): 24, 25, 26, 30, 32, 33, реле склопідйомників | |
| 5 | 30A Система натягу ременів безпеки |
| 6 | 20A Реле вентилятора кондиціонера |
| 7 | 20A Реле вентилятора системи охолодження |
| 8 | 30A Реле обігріву заднього скла, реле обігріву дзеркал |
| 9 | 40A Реле обігрівача |
| 10 | 15A Аварійна сигналізація та покажчики повороту, блок кузовної електроніки (MICU), освітлення причепа |
| 11 | 15A Блок керування силовим агрегатом (PCM), датчик співвідношення повітря-паливо (A/F), система уловлювання парів бензину (EVAP), додаткове реле блоку керування двигуном (PGM-FI Sub) |
| 12 | 15A Лампи стоп-сигналу (датчик положення педалі гальма), звуковий сигнал, блок кузовної електроніки (MICU), блок керування силовим агрегатом (PCM), адаптивний круїз-контроль (АСС), реле TSA |
| 13 | 20A Електропривод сидіння водія (спинка) |
| 14 | 20A Електропривод сидіння водія (подовжнє переміщення) |
| 15 | 7,5A Діод вентилятора кондиціонера, реле вентилятора кондиціонера, датчик рівня моторного масла (K24Z1) |
| 16 | 30A Система натягу ременів безпеки |
| 17 | 15A Навігація, сабвуфер, аудіо підсилювач |
| 18 | 15A Реле котушки запалювання |
| 19 | 15A Датчик положення колінчастого валу (CKP), датчик положення розподільчого валу (CMP) B, блок керування силовим агрегатом (PCM), реле дросельної заслінки (ETCS). форсунки, датчик масової витрати повітря (MAF), головне реле блоку управління двигуном (PGM-FI Main) №1 (Fl MAIN), головне реле блоку управління двигуном (PGM-FI Main) №2 (паливний насос) |
| 20 | 7,5A Реле муфти компресора кондиціонера |
| 21 | 15A Реле дросельної заслінки (ETCS) |
| 22 | 7,5A Освітлення салону, освітлення багажного відсіку, замок запалювання, блок кузовної електроніки (MICU), датчик дощу/автоматичного включення світла |
| 23 | 10A Лампи заднього ходу, аудіосистема, діагностичний роз'єм (DLC), комбінація приладів, іммобілайзер, блок кузовної електроніки (MICU), навігація, система гучного зв'язку (Hands Free), сирена керування сигналізацією, ультразвуковий датчик |
| Реле | |
| R1 | Вентилятор системи охолодження |
| R2 | Вентилятор кондиціонера |
| R3 | Управління вентиляторами |
| R4 | Дросельна заслінка (ETCS) |
| R5 | Обігрівач |
| R6 | Задній склоочисник |
| R7 | Блок керування двигуном (№1) |
| R8 | Обігрів заднього скла |
| R9 | Датчик співвідношення повітря-паливо (A/F) |
| R1 | Муфта компресора кондиціонера |
| R11 | Котушки запалювання |
Для дизельних двигунів
Схема
Опис
| 1 | 100A Акумуляторна батарея |
| 40A Насос системи VSA | |
| 2 | 50A Замок запалювання |
| 50A Запобіжники (салон): 18, 21 | |
| 3 | 30A Система натягу ременів безпеки |
| 30A Система натягу ременів безпеки | |
| 4 | 80A Запобіжники (салон): 5, 6, 7, 27, 28, 29, 31 |
| 5 | 70A Блок управління свічками розжарювання |
| 6 | 40A Запобіжники (салон): 24, 25, 26, 30, реле склопідйомників |
| 7 | 7,5A Реле муфти компресора кондиціонера |
| 8 | 15A Модуль управління свічками розжарювання, датчик рівня масла, електромагнітний клапан блокування заднього ходу, головне реле 2 PGM-FI, реле вентилятора радіатора, блок ЕСМ (через реле управління ISV), головне реле 2 PGM-FI, запобіжник (моторний відсік): № 10, реле управління ISV |
| 9 | 15A Впускний пластинчастий клапан (через реле управління ISV) |
| 10 | 7,5A Реле вентилятора конденсатора кондиціонера, реле управління вентилятором охолодження, електромагнітний клапан управління рециркуляцією відпрацьованих газів, реле підігріву палива, модуль управління свічками розжарювання, електромагнітний клапан блокування заднього ходу, електромагнітний клапан SCV, електромагнітний клапан управління посиленням турбонагнітачів, електромагнітний клапан EGR |
| 11 | – |
| 12 | 40A Реле обігрівача |
| 13 | 20A Блок управління VSA |
| 14 | 15А Аудіосистема, сабвуфер |
| 15 | 30A Реле обігріву заднього скла |
| 16 | 10A Блок кузовної електроніки (MICU), іммобілайзер-блок дистанційного керування, комбінація приладів, система гучного зв'язку (Hands Free), аудіосистема, діагностичний роз'єм (DLC), навігація (AVN), ультразвуковий датчик (з ультразвуком), сирена охоронної сигналізації (с ультразвуком) |
| 17 | 7,5A Освітлення салону, датчик дощу/автоматичного включення світла, освітлення багажного відділення, стельовий плафон, плафон місцевого освітлення, підсвічування замку запалювання, лампи освітлення туалетних дзеркал |
| 18 | 30A Реле підігріву палива, запобіжник (салон): №20 |
| 19 | 30A Реле вентилятора системи охолодження, реле вентилятора кондиціонера |
| 20 | 7,5A Блок керування двигуном – ECM (FHTR MON) |
| 21 | 15A Датчик положення педалі гальма (лампи стоп-сигналу), реле звукового сигналу, блок кузовної електроніки (MICU), адаптивний круїз-контроль (АСС), блок керування VSA |
| 22 | 15A Блок кузовної електроніки (MICU) |
| 23 | 30A Реле вентилятора кондиціонера |
| 24 | 20A Блок ECM (через реле 1 PGM-FI), клапан керування тиском паливо розподільної рампи (через реле 1 PGM-FI), головне реле 1 PGM-FI, головне реле 2 PGM-FI |
| 25 | – |
| 26 | 20A Блок керування електроприводом сидінь |
| 27 | 20A Перемикач регулювання сидіння водія (подовжнє переміщення), перемикач поперекової опори водія |
| 28 | 30A Блок керування омивачем фар |
| Реле | |
| R1 | Муфта компресора кондиціонера |
| R2 | Вентилятор |
