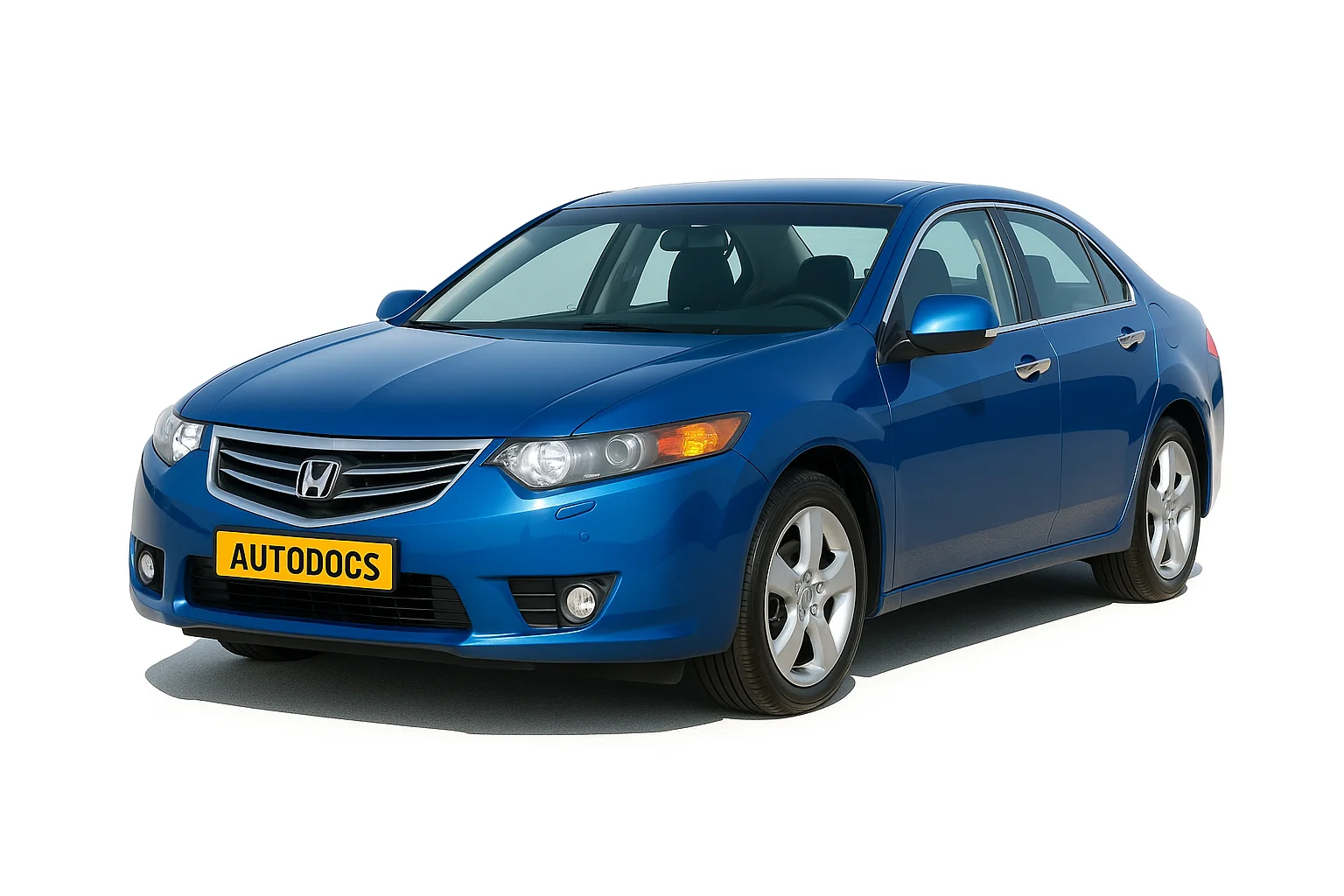

Honda Accord 8 го поколения выпускалась в 2008, 2009, 2010, 2011 и 2012 годах. Наибольшую популярность получили модели Аккорд 8 с бензиновыми двигателями 2,4 и 2,0 литра. Модель поставлялась по всему миру и так же известна под названием Acura TSX. В данном материале мы покажем описание предохранителей и реле Хонда Аккорд 8 со схемами блоков, фото примерами их исполнения и местами расположения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от уровня электрического оснащения, региона подставки и года выпуска Вашего автомобиля.
Содержание
Блоки в салоне
Расположение
Общая схема расположения блоков
Описание
- Блок предохранителей №1
- Распределительный блок №2
- Блок управления системой громкой связи (HandsFreeLink)
- Распределительный блок №1
- Комбинация приборов
Схема
Обозначение
- Дисплей
- Блок управления климат-контролем
- Усилитель аудиосистемы
- Блок предохранителей №2
- Дополнительный дисплей
- Блок управления аудиосистемой
Блок предохранителей №1
В салоне первый блок с предохранителями и реле расположен в нижней части панели приборов, со стороны водителя.
Фото пример
Пример схемы расположенной рядом с блоком
Схема
Назначение
| 1 | 7,5A Блок управления преднатяжителями ремней безопасности, блок управления системы контроля движения по полосе |
| 2 | 7,5A Электропривод сидений, корректор света левой фар, блок управления адаптивной системой поддержания скорости, блок управления системой автоматического регулирования пучка света фар, радар миллиметровых волн (модели с адаптивной системой поддержания скорости) |
| 3 | 15A Реле насоса омывателя лобового стекла, блок кузовной электроники со стороны пассажира (MICU) |
| 4 | 7,5A Реле переднего стеклоочистителя |
| 10A Реле переднего стеклоочистителя | |
| 5 | 7,5A Зеркало заднего вида с автоматическим затемнением, реле ламп заднего хода, лампы заднего хода, блок кузовной электроники со стороны водителя (MICU), компасс, комбинация риборов, блок управления навигацией, блок кузовной электроники со стороны пассажира (MICU), соленоид блокировки селектора (A/T), система контроля давления в шинах (TPMS), датчик дождя и датчик освещенности, выключатель омывателя фар, система помощи при парковке, блок управления электроприводом сиденья, камера системы контроля движения по полосе, датчик положения селектора (А/Т), блок управления двигателем и коробкой передач (PCM) |
| 6 | 7,5A Система курсовой стабилизации (VSA), многокоординатный датчик ускорений, блок управления усилителем рулевого управления, переключатель корректора фар , корректор света правой фар, блок управления адаптивной системой поддержания скорости |
| 7 | 15A Реле активных подушек двигателя (ACM) (A/T), генератор, блок управления двигателем (ECM/PCM) (BKSWNC) – выключатель стоп-сигналов, PCM (VBSOL1) (A/T), клапан электрогидравлической опоры двигателя (M/T), датчик электрической нагрузки (ELD), блок управления активными подушками двигателя (ACM) (A/T), система улавливания паров бензина (EVAP), соленоид блокировки задней передачи (M/T), датчик положения распределительного вала (А), задний кислородный датчик |
| 8 | 7,5A Стартер, блок управления двигателем (ECM/PCM) (STS), датчик положения селектора (N, Р) |
| 9 | 20A Блок управления двигателем (ECM/PCM) (IG1), топливный насос, реле блока управления двигателем (PGM-FI) №2, блок управления иммобилайзером |
| 10 | 10A A/T: Блок управления двигателем и коробкой передач (PCM) (VBSOL2) |
| 11 | 10A Блок управления подушками безопасности |
| 12 | 7,5A Система определения занятости сиденья переднего пассажира (ODS) Unit. индикатор отключенной подушки безопасности переднего пассажира, блок управления подушками безопасности |
| 13 | – |
| 14 | 10A 3.5L+A/T: Блок управления активными подушками двигателя (ACM), реле активных подушек двигателя |
| 15 | 7,5A Дневные ходовые огни, блок кузовной электроники со стороны водителя (MICU) |
| 16 | 7,5A Реле вентилятора кондиционера, панель управления аудиосистемой и навигацией, реле отопителя, блок управления климат-контролем, блок кузовной электроники со стороны водителя (MICU) (блок управления стеклоподъемниками), центральный дополнительный дисплей, панель управления климат-контролем со тороны водителя\пассажира, подогрев сидений, реле управления вентилятором системы охлаждения двигателя, блок управления отопителем и кондиционером (HVAC), дисплей, электропривод зеркал, реле вентилятора системы охлаждения двигателя, реле обогрева заднего стекла, система рециркуляции воздуха |
| 17 | 7,5A Блок кузовной электроники со стороны водителя (MICU) (ACC Key Lock), соленоид блокировки ключа |
| 18 | 7,5A Аудиосистема, реле розетки на центральной консоли, реле передней розетки, блок управления системой громкой связи (HandsFreeLink), блок управления навигацией, дисплей, система активного шумоподавления, микрофон, Interface Dial, соленоид блокировки ключа зажигания (A/T) |
| 19 | 20A Электропривод водительского сиденья (продольное перемещение, регулировка по высоте) |
| 20 | 20A Люк |
| 21 | 20A Электропривод водительского сиденья (наклон спинки, регулировка по высоте) |
| 22 | 20A Задний левый стеклоподъемник, реле стеклоподъемников |
| 23 | 20A Передняя розетка/ прикуриватель (реле передней розетки) |
| 15A Передняя розетка/ прикуриватель (реле передней розетки) | |
| 24 | 20A Стеклоподъемник водителя, блок кузовной электроники со стороны водителя (MICU) (блок управления стеклоподъемниками) |
| 25 | 10A Реле центрального замка, актуатор замка двери водителя, актуатор замка задней левой двери, актуатор замка крышки багажника, реле актуатора замка крышки багажника |
| 15A Актуатор замка двери водителя, актуатор замка задней левой двери, актуатор замка крышки багажника, реле актуатора замка крышки багажника, блок кузовной электроники со стороны водителя (MICU), электропривод запирания лючка топливозаливной горловины, диод | |
| 26 | 10A Реле переднего противотуманного света, передняя левая противотуманная фара, блок кузовной электроники со стороны водителя (MICU) |
| 27 | 10A Передний левый габаритный свет, освещение номерного знака, задние габаритные огни, реле габаритных огней, блок кузовной электроники со стороны водителя (MICU) |
| 28 | 10A Левая фара (дальний свет) |
| 29 | 7,5A Система контроля давления в шинах (TPMS) |
| 10A Реле дневных ходовых огней, габаритные огни, освещение номерного знака | |
| 30 | 10A Левая фара (ближний свет) |
| 15A Левая фара (ближний свет) | |
| 31 | – |
| Реле | |
| R1 | PGM-FI №2 (топливный насос) |
| R2 | Передняя розетка |
| R3 | Стартер |
За работу прикуривателя отвечает предохранитель номер 23.
Блок предохранителей №2
Второй блок с предохранителями находится под панелью приборов, на стойке, со стороны пассажира. Для доступа надо убрать защитную крышку.
Фотография
Пример схемы с крышки блока
Схема
Расшифровка
| 1 | 10A Правая фара (дальний свет) |
| 2 | 10A Передний правый габаритный свет, блок кузовной электроники со стороны пассажира (MICU), реле габаритных огней, предохранитель (блок предохранителей в салоне №2): № 6 |
| 3 | 10A Реле переднего противотуманного света, передняя левая противотуманная фара, блок кузовной электроники со стороны пассажира (MICU) |
| 4 | 10A Правая фара (ближний свет) |
| 15A Правая фара (ближний свет) | |
| 5 | – |
| 6 | 7,5A Подсветка панели приборов, подсветка салона, освещение перчаточного ящика, блок дистанционного управления воротами, блок управления навигацией, дисплей |
| 7 | – |
| 8 | 20A Электропривод пассажирского сиденья (наклон спинки, регулировка по высоте) |
| 9 | 20A Электропривод пассажирского сиденья (продольное перемещение, регулировка по высоте) |
| 10 | 10A Реле центрального замка, актуатор замка двери переднего пассажира, актуатор замка задней правой двери |
| 11 | 20A Задний правый стеклоподъемник |
| 12 | 15A Розетка на центральной консоли, реле розетки на центральной консоли |
| 20A Розетка на центральной консоли, реле розетки на центральной консоли | |
| 13 | 20A Стеклоподъемник переднего пассажира |
| 14 | – |
| 15 | 20A Усилитель аудиосистемы |
| 16 | – |
| 17 | 7,5A Задний противотуманный свет |
| 18 | 10A Электропривод водительского сиденья (поясничная поддержка) |
| 19 | 15A Подогрев сидений |
| 20A Подогрев сидений | |
| 20 | 30A Блок управления преднатяжителями ремней безопасности |
| 21 | 30A Блок управления преднатяжителями ремней безопасности |
| 22 | – |
За работу прикуривателя отвечает предохранитель номер 12.
Дополнительные элементы
Схема
Описание
- Блок управления иммобилайзером
- Блок управления системой контроля давления в шинах (TPMS)
- Центральный распределительный блок
- Блок управления подушками безопасности
- Блок управления разъемом USB
- Реле розетки на центральной консоли
- V6+A/T: Блок управления электрогидравлическими опорами двигателя
Схема
Обозначение
- Блок управления навигацией
- Блок управления люком
- XM ресивер
- Блок управления компасом
Блоки под капотом
Расположение
Общая схема расположения блоков
Назначение
- Блок предохранителей и реле
- M/T: Блок управления двигателем (ECM)
A/T: Блок управления двигателем и коробкой передач (PCM) - Блок управления и модулятор давления VSA
Блок предохранителей и реле
Под капотом главный блок предохранителей и реле находится с левой стороны. Так же закрыт защитной крышкой.
Схема с крышки блока
Схема
Расшифровка
| 1.1 | 120A 3.5L: Аккумуляторная батарея |
| 100A 2.4L: Аккумуляторная батарея | |
| 1.2 | 40A Предохранители (блок предохранителей в салоне №2): № 7, 8, 9, 10, 11, 12, 13 |
| 60A Активный круиз-контроль: Предохранители (блок предохранителей в салоне №2): № 7, 8, 9, 10, 11, 12, 13 | |
| 2.1 | 70A Блок управления электроусилителем рулевого управления (ESP) |
| 2.2 | 40A Блок управления и модулятор давления VSA |
| 2.3 | 30A Блок управления и модулятор давления VSA |
| 2.4 | 40A Предохранители (блок предохранителей в салоне №2): № 15, 17, 18, 19 |
| 2.5 | – |
| 2.6 | – |
| 3.1 | 50A Замок зажигания |
| 3.2 | 40A 2.4L (LX-S, LX-P PZEV, LX (’11-’12)): Предохранители (блок предохранителей в салоне №1): № 18, 19, 20, 21, 22, 23, 24, 25 |
| 3.3 | 30A Предохранители (блок предохранителей в салоне №2): № 1, 2, 3, 4 |
| 3.4 | 60A 3.5L: 2.4L (except ↑): Предохранители (блок предохранителей в салоне №1): № 18, 19, 20, 21, 22, 23, 24, 25 |
| 3.5 | 30A Предохранители (блок предохранителей в салоне №1): № 26, 27, 28, 29, 30 |
| 3.6 | 30A 3.5L: Реле вентилятора системы охлаждения, вентилятор системы охлаждения |
| 30A 2.4L: Вентилятор кондиционера, реле вентилятора кондиционера | |
| 3.7 | 30A Передний стеклоочиститель и омыватель |
| 3.8 | 30A 3.5L: Реле вентилятора кондиционера, вентилятор кондиционера |
| 30A 2.4L: Реле вентилятора системы охлаждения, вентилятор системы охлаждения | |
| 4 | 40A Реле обогрева заднего стекла |
| 5 | 20A 2.4L: Дополнительный вентилятор системы охлаждения двигателя |
| 6 | – |
| 7 | – |
| 8 | 40A Отопитель, реле отопителя |
| 9 | 15A Аварийная сигнализация, блок кузовной электроники со стороны водителя (MICU) |
| 10 | 20A Лампы стоп-сигнала, датчик положения педали тормоза, блок кузовной электроники со стороны водителя (MICU), блок управления двигателем (ECM/PCM), дополнительный стоп-сигнал, реле звукового сигнала, звуковой сигнал |
| 10A Активный круиз-контроль, переключатель установки дистанции, звуковой сигнал, реле сирены противоугонной системы | |
| 11 | 30A Омыватель фар |
| 12 | 15A Активный круиз-контроль, лампы стоп-сигнала, датчик положения педали тормоза, блок управления и модулятор давления VSA |
| 13 | 15A Реле катушек зажигания, катушки зажигания |
| 14 | 15A 3.5L: Дополнительное реле блока управления двигателем, система улавливания паров бензина (EVAP), датчики соотношения воздух/топливо (A/F), подогреваемые датчики кислорода (HO2S), предохранитель (блок предохранителей в моторном отсеке): № 21 |
| 15A 2.4L: Дополнительное реле блока управления двигателем, датчик соотношения воздух/топливо (A/F), блок управления двигателем (ECM/PCM) | |
| 15 | 10A Аудиосистема, центральный дисплей, диагностический разъем (DLC), лампы в дверях, блок кузовной электроники со стороны водителя (MICU) (VBU), система активного шумоподавления, микрофон, комбинация приборов, блок управления системой громкой связи (HandsFreeLink), блок управления иммобилайзером, блок управления навигацией, дисплей, блок кузовной электроники со стороны пассажира (MICU) (VBU), электропривод сидений, блок управления стеклоподъемниками, адаптивный круиз-контроль, датчик дождя и датчик освещенности |
| 16 | 7,5A Освещение салона, освещение багажного отсека, подсветка зеркал в солнцезащитных козырьках, подсветка замка зажигания, блок дистанционного управления воротами, лампы в дверях |
| 17 | 15A Датчик положения коленчатого вала (CKP), датчик положения распредвала (CMP), блок управления двигателем (ECM/PCM) (IGP), реле дроссельной заслонки (ETCS), форсунки, датчик массового расхода воздуха (MAF), реле №1 блока управления двигателем (PGM-FI), реле №2 блока управления двигателем (PGM-FI) (топливный насос) |
| 18 | 15A Реле дроссельной заслонки (ETCS), блок управления двигателем (ECM/PCM) |
| 19 | 7,5A 3.5L: Блок управления двигателем (ECM/PCM) (VBUM) |
| 20 | 7,5A Муфта компрессора кондиционера, реле муфты компрессора кондиционера |
| 21 | 7,5A 3.5L: Реле вентилятора системы охлаждения двигателя |
| 7,5A 2.4L: Реле вентилятора кондиционера | |
| Реле | |
| R1 | Отопитель |
| R2 | Звуковой сигнал |
| R3 | Блок управления двигателем (PGM-FI №1) |
| R4 | Блок управления двигателем (PGM-FI Sub) |
| R5 | Катушки зажигания |
| R6 | Дроссельная заслонка (ETCS) |
| R7 | – |
| R8 | Обогрев заднего стекла |
