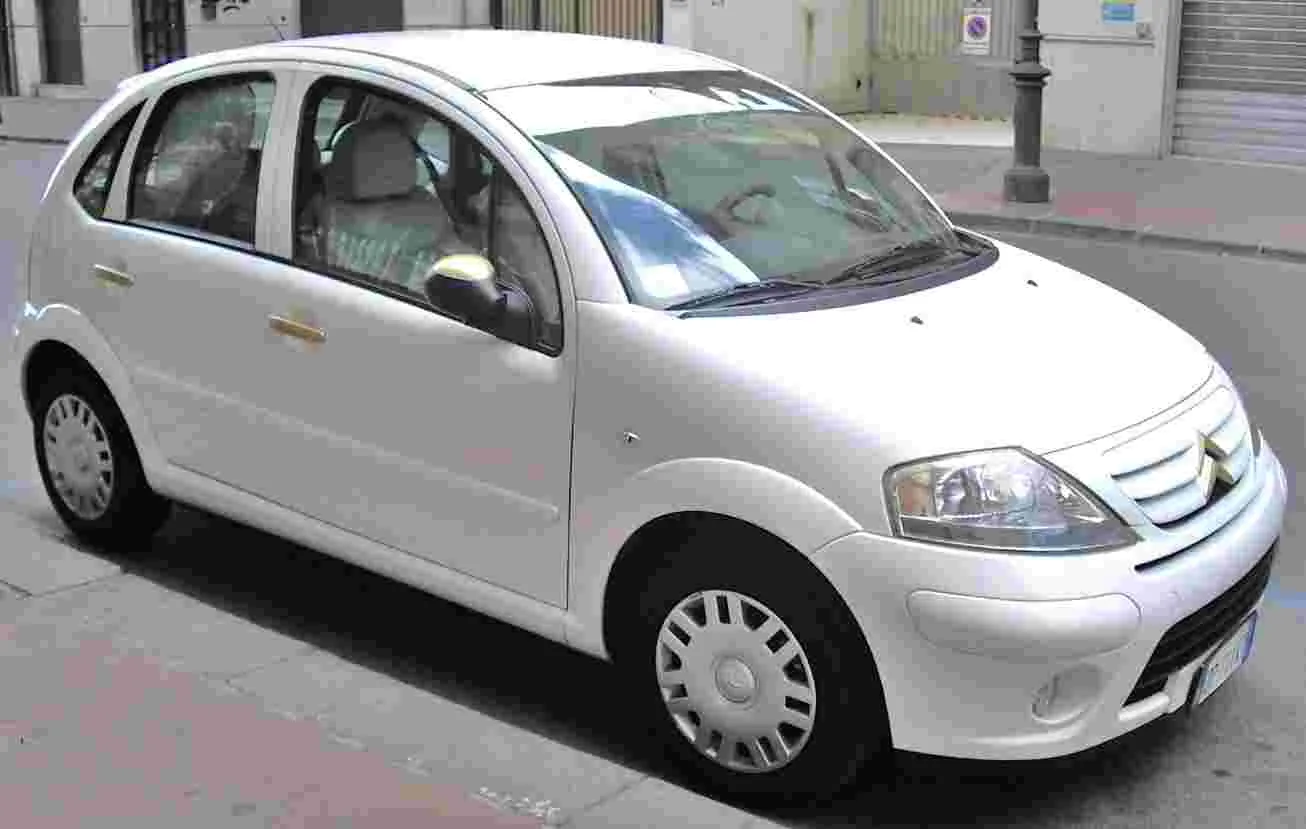

Citroen C3 - компактний легковий автомобіль, випускався в різних модифікаціях, таких як кабріолет, пікассо і т.д. Перше покоління поставлялося на ринок у 2002, 2003, 2004, 2005, 2006, 2007, 2008 та 2009 роках. За цей час здобула рестайлінг. З 2010 року у виробництво пішло 2 покоління C3. Випускається у 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 роках і до теперішнього часу. Ми опишемо схеми блоків запобіжників ситроен С3 з докладним розшифруванням всіх елементів для обох поколінь і прикладемо книгу з експлуатації.
Зміст
У сitroen C3 знаходяться два основних блоки із запобіжниками.
Перший розташований у моторному відсіку біля акумуляторної батареї з лівого боку під захисною кришкою.
Другий – у салоні під панеллю приладів (з лівого боку).
Опис для 1-го покоління Сітроен С3 (до 2010 року)
Блок запобіжників під капотом
Загальна схема
Опис
- F1 10А Блок попереднього підігріву дизельного двигуна - Датчик наявності води в дизельному паливі - Датчик швидкості - Ліхтарі руху заднім ходом - ЕБУ (АКПП, КПП типу SensoDrive)
- F2 15А Паливний насос
- F3 10А Електронні блоки керування (ЕБУ) (Система ABS, система ESP)
- F4 10А ЕБУ (система упорскування палива, системи гідропідсилювача рульового управління) - Датчики (рівня охолоджуючої рідини в дизельному двигуні, системи круїз-контролю, стоп-сигналів, зчеплення) - Реле КПП SensoDrive та АКПП - Блок додаткової системи підігріву
- F6 15А Протитуманні фари
- F7 20А Скло омивач фар
- F8 20А Реле системи контролю двигуна — ЕБУ системи упорскування палива
- F9 15А Ліва фара ближнього світла
- F10 15А Права фара ближнього світла
- F11 10А Ліва фара далекого світла
- F12 10А Права фара далекого світла
- F13 15А Звуковий попереджувальний сигнал
- F14 10А Скло омивачі
- F15 15А Пристрої системи контролю двигуна (котушка запалювання, електромагнітний клапан, кисневий датчик, система упорскування палива) — Паливний відстійник — Підігрівач дизельного палива
- F16 30А Повітряний насос
- F17 30А Склоочисник вітрового скла
- F18 30А/ 40 А Електро вентилятор
Блок запобіжників у салоні
Схема
Позначення
- F1 15А Ланцюг живлення діагностичного роз'єму — Причіпний пристрій + Система навігації
- F4 20 А Електронний блок керування (ЕБУ) АКПП - Підрульовий перемикач передач - Годинник - Дисплей - Система навігації - Електронний блок протиугінної сигналізації - Автомагнітола
- F5 15 А Сирена протиугінної сигналізації
- F6 10 А Діагностичний роз'єм — Датчик кутового положення маховика
- F7 15 А Датчик дощу — Датчик освітленості — Електронний блок протиугінної сигналізації
- F10 40 А Електрообігрів заднього скла — Електрообігрів зовнішніх дзеркал заднього виду
- F11 15 А Склоочисник заднього скла
- F12 30 А Ланцюг живлення зсувного люка з електроприводом — Електросклопідйомники передніх дверей
- F14 10 А Під кермові перемикачі — Електронний блок керування (ЕБУ) подушок безпеки — Блок запобіжників у моторному відсіку
- F15 15 А Комбінація приладів - Дисплей - Система навігації - Кондиціонер - Датчики паркування - Автомагнітола
- F16 30 А Центральний замок - Система суперблокування
- F20 10 А Задній правий стоп-сигнал
- F21 15 А Задній лівий стоп-сигнал — Додатковий стоп-сигнал
- F22 20 А Електророзетка на 12 В - запобіжник прикурювача ситроен с3 - Плафони освітлення салону - Регулювання та складання зовнішніх дзеркал з електроприводом - Проведення для підключення автомагнітоли - Підсвічування дзеркальця, вбудованого в сонцезахисний козирок - Плафон освітлений
Зверніть увагу, за прикурювач відповідає запобіжник номер 22 на 20А.
Опис для 2-го покоління Citroen C3 (з 2010 року)
Блок запобіжників під капотом
Загальна схема
Розшифровка
- 20 – Живлення ЕБУ двигуна, керування електровентилятором, головне реле багатофункціонального процесора двигуна
- 15 – Звуковий сигнал
- 10 – Омивач переднього та заднього скла
- 20 – Денне освітлення
- 15 – Підігрівач дизпалива (на дизельних модифікаціях), паливний насос (на бензинових модифікаціях)
- 10 – Процесор систем ABS/ESP, реле відключення систем ABS/ESP, дублюючий контактор стоп-сигналів
- 10 – Електричний підсилювач рульового керування
- 25 – Вимикач стартера
- 10 – Блок комутації та захисту (на дизельних модифікаціях)
- 30 – Електромагнітний клапан ТНВД (на дизельних модифікаціях), інжектори та котушки запалювання (на бензинових модифікаціях)
- 40 – Електровентилятор системи кондиціювання повітря
- 30 – Мала/велика швидкість роботи очищувача вітрового скла
- 40 – Живлення інтелектуального комутаційного блоку (+ від замку запалювання)
- 30 – Електроживлення клапана VALVETRONIC (бензиновий двигун)
- 10 – Права фара далекого світла
- 10 – Ліва фара далекого світла
- 15 – Ліва фара ближнього світла
- 15 – Права фара ближнього світла
- 15 – Електроживлення багатофункціонального процесора двигуна (на бензинових модифікаціях), електромагнітні клапани системи охолодження надувного повітря (на дизельних модифікаціях)
- 10 – Електроживлення багатофункціонального процесора двигуна (на бензинових модифікаціях), електромагнітний клапан системи регулювання тиску турбонаддува (на дизельних модифікаціях), датчик рівня охолоджувальної рідини (на дизельних модифікаціях)
- 5 – Електроживлення вентилятора системи охолодження, реле систем АРС, ABS/ESP
Список запобіжників великих номіналів
- MF1 – 60 – Електровентилятор системи охолодження
- MF2 – 30 – Процесор систем ABS/ESP
- MF3 – 30 – Процесор систем ABS/ESP
- MF4 – 60 – Електроживлення інтелектуального комутаційного блоку
- MF5 – 60 – Електроживлення інтелектуального комутаційного блоку
- MF6 – Не використовується
- MF7 – Блок запобіжників салону
- MF8 – Не використовується
Блок запобіжників у салоні
Схема запобіжників
Призначення
Перелік запобіжників
- FH36 – 5 – Комутаційний блок причепа
- FH37 – 15 – Електроживлення електричного роз'єму для підключення додаткового обладнання житлового причепа
- FH38 – 20 – Навігаційна система
- FH39 – 20 – Обігрів сидінь
- FH40 – 30 – Комутаційний блок причепа
F1 – 15 – Очисник заднього скла
F2 – Не використовується
F3 – 5 – ЕБУ подушок безпеки та піротехнічних переднатягувачів
F4 – 10 – Датчик кута повороту рульового колеса, кондиціонер, контактор зчеплення, насос для подачі присадки у сажевий фільтр, діагностичний роз'єм, датчик
F5 – 30 – Панель керування склопідйомниками, керування склопідйомником пасажира, електродвигун переднього склопідйомника
F6 – 30 – Електродвигун заднього скломідьємника та електродвигун склопідйомника двері водія
F7 – 5 – Плафони освітлення, передній плафон індивідуального освітлення, підсвічування ящика рукавички
F8 – 20 – Багатофункціональний дисплей, автомагнітола, навігаційна система
F9 – 30 – Автомагнітола (додаткова установка), розетка 12 В
F10 – 15
– Підрульові перемикачі F11 – 15 – Замок запалювання
, діагностичний роз'єм F12 – 15 причепа
F13 – 5 – Основний контактор стоп-сигналів, комутаційний блок двигуна
F14 – 15 – Комп'ютер системи допомоги при паркуванні, блок сигналізаторів про непристебнуті ремені безпеки, комп'ютер подушок безпеки, панель приладів, кондиціонер, USB Box
F15 – 30 – Блокування замків
F16 Не використовується
F17 – 40 – Обігрів заднього скла та зовнішніх дзеркал заднього виду
SH – Шунт PARC
За прикурювач відповідає запобіжник номер 9.
Інструкція з експлуатації
Якщо залишилися якісь питання – вивчіть інструкцію з експлуатації ситроен С3: " Завантажити ".
