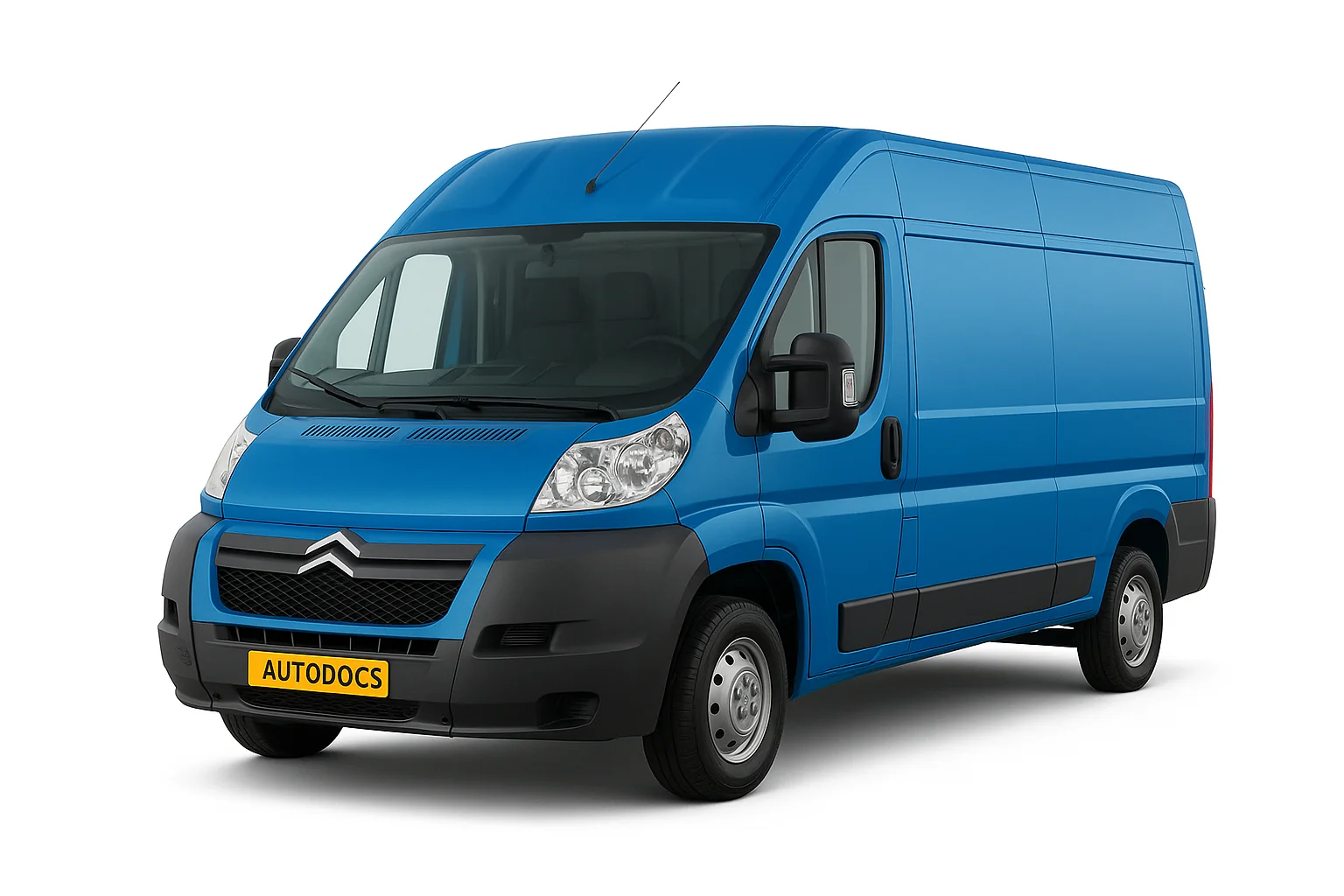

Citroen Jumper почав вироблятися з 1994 року. За цей час він пройшов кілька оновлень та змінив 2 покоління. Ми розповімо про те де знаходяться блоки з запобіжниками і представимо докладний опис схем для ситроен джампер 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2016, 2. В даний час збирається ситроен Джампер 3.
Кількість елементів у блоках може відрізнятись від представленого та залежить від року випуску та рівня електричного обладнання.
Зміст
Блок під капотом
У моторному відсіку він знаходиться майже біля бічної стійки та закритий захисною кришкою.
Загальна схема
Опис запобіжників варіант 1
| № |
А |
Призначення |
| 1 | 40 | Блок живлення системи АВS/ЕSР |
| 2 | 50 | ЕБУ системи підігріву дизеля |
| 3 | 30 | Контакт замку запалювання |
| 4 | 20 | Пальник системи програмованого підігріву |
| 5 | 20/50 | Реле органів управління системи програмованого підігріву |
| 6 | 40/60 | Електровентилятор системи охолодження (велика частота обертання) |
| 7 | 40/50/60 | Електро вентилятор системи охолодження (мала частота обертання) |
| 8 | 40 | Кондиціонер повітря |
| 9 | 20 | Насос омивача вітрового скла |
| 10 | 15 | Звуковий сигнал |
| 11 | 15 | ЕБУ та реле системи підігріву дизеля |
| 14 | 7,5 | Фара далекого світла права |
| 15 | 7,5 | Фара далекого світла ліва |
| 16 | 7,5 | ЕБУ двигуна |
| 17 | 10 | ЕБУ двигуна |
| 18 | 7,5 | ЕБУ двигуна |
| 19 | 7,5 | Компресор кондиціонера повітря |
| 20 | 30 | Насос омивача фар |
| 21 | 15 | Ланцюг електроживлення паливного насоса |
| 22 | 20 | ЕБУ двигуна |
| 23 | 30 | Ланцюг електроживлення клапанів системи АВS/ЕSР |
| 24 | 7,5 | Блок керування дзеркалами |
| 30 | 15 | Передні протитуманні фари |
Опис запобіжників варіант 2
| № |
А |
Призначення |
| 1 | 40 | Живлення насоса системи ABS |
| 2 | 50 | ЕБУ системи підігріву дизеля |
| 3 | 30 | Контакт замку запалювання – Стартер |
| 4 | 20 | Підігрів дизпалива |
| 5 | 20/50 | Вентиляція салону з додатковим програмованим обігрівом (+ АКБ) |
| 6 | 40/60 | Вентилятор салону, максим. швидкість (+ АКБ) |
| 7 | 40/50/60 | Вентилятор салону, мінім. швидкість (+ АКБ) |
| 8 | 40 | Вентилятор салону (+ ключ) |
| 9 | 15 | Задня розетка 12 В (+ АКБ) |
| 10 | 15 | Звуковий сигнал |
| 11 | - | Не використовується |
| 14 | 15 | Передня розетка 12 В (+ АКБ) |
| 15 | 15 | Прикурювач (+ АКБ) |
| 16 | - | Не використовується |
| 17 | - | Не використовується |
| 18 | 7,5 | Процесор двигуна (+ АКБ) |
| 19 | 7,5 | Компресор кондиціонера повітря |
| 20 | 30 | Насос омивача скла/фар |
| 21 | 15 | Ланцюг електроживлення паливного насоса |
| 22 | - | Не використовується |
| 23 | 30 | Електромагнітні клапани ABS |
| 24 | 7,5 | Додаткова панель управління – Складання зовнішніх дзеркал заднього виду (+ ключ) |
| 30 | 15 | Підігрів зовнішніх дзеркал заднього виду |
У даному виконанні, за прикурювач і зарядку usb відповідають запобіжники номер 9, 14, 15. В іншому випадку вони знаходяться в салоні джампер.
У центрі блоку розміщено реле:
- Реле далекого світла фар
- Реле звукового сигналу
- Реле електромагнітної муфти компресора кондиціонера
- Реле електродвигуна вентилятора обігрівача
- Реле системи керування двигуном
- Реле паливного насосу
- Реле протитуманних фар
- Реле насоса омивача лобового скла
- Реле очищувача/омивача фар.
Блоки в салоні
У салоні ctroen jumper є 2 блоки із запобіжниками.
Основний блок у приладовій панелі
Розташовується з лівого боку, під захисною кришкою.
Схема – варіант 1
Позначення запобіжників
| № |
А |
Призначення |
| 12 | 7,5 | Фара ближнього світла права |
| 13 | 7,5 | Фара ближнього світла ліва |
| 31 | 5 | Реле процесора моторного відсіку – Реле процесора панелі приладів (+ ключ) |
| 32 | 7,5 | Освітлення салону (+ АКБ) |
| 33 | 7,5 | Датчик контролю АКБ на версії "стоп-старт" (+ АКБ) |
| 34 | 7,5 | Висвітлення салону мікроавтобуса – Ліхтарі аварійної сигналізації |
| 36 | 10 | Автомагнітола – Управління кондиціонером – Охоронна сигналізація – Хронотахограф – Процесор вимикача АКБ – Програматор додаткового підігріву (+ АКБ) |
| 37 | 7,5 | Вимикач ліхтарів стоп-сигналу – Третій стоп-сигнал – Панель приладів (+ ключ) |
| 38 | 20 | центральний замок |
| 42 | 5 | Мікропроцесор та датчик ABS – Датчик ASR – Датчик CDS – Вимикач ліхтарів стоп-сигналу |
| 43 | 20 | Очищувач вітрового скла (+ ключ) |
| 47 | 20 | Склопідйомник з боку водія |
| 48 | 20 | Склопідйомник з боку пасажира |
| 49 | 5 | Процесор системи допомоги при паркуванні – Автомагнітола – Перемикачі на рульовому колесі – Центральна та бічна панелі керування – Додаткова панель керування – Процесор вимикача АКБ (+ ключ) |
| 50 | 7,5 | Процесор подушок безпеки та переднатягувачів ременів |
| 51 | 5 | Хронотахограф – Процесор підсилювача кермового керування – Кондиціонер повітря – Ліхтарі заднього ходу – Датчик води у фільтрі дизпалива – Датчик витрати (+ ключ) |
| 53 | 7,5 | Комбінація приборів |
| 89 | - | Не використовується |
| 90 | 7,5 | Фара далекого світла ліва |
| 91 | 7,5 | Фара далекого світла права |
| 92 | 7,5 | Протитуманна фара ліва |
| 93 | 7,5 | Протитуманна фара права |
Фото приклад варіант 2
Схема
Розшифровка
| 12 | 7,5 | Фара ближнього світла права |
| 13 | 7,5 | Фара ближнього світла ліва – Коректор нахилу фар |
| 31 | 7,5 | Живлення реле |
| 32 | 10 | Висвітлення салону мікроавтобуса – Аварійна сигналізація |
| 33 | 15 | Електрична розетка на 12 В |
| 34 | - | Не використовується |
| 35 | 7,5 | Ліхтарі заднього ходу – Датчик води у дизпаливі |
| 36 | 20 | Блок управління відмиканням/замиканням дверних замків |
| 36 | 15 | Центральний замок – Батарея |
| 37 | 10 7,5 |
Вимикач ліхтарів стоп-сигналу – Третій стоп-сигнал – Комбінація приладів |
| 38 | 10 | Реле електричні |
| 39 | 10 | Автомагнітола – Діагностичний роз'єм – Сирена охоронної сигналізації – Органи управління системою програмованого підігріву – Панель управління кондиціонером повітря – Хронотахограф – Батарея |
| 40 | 15 | Обігрів: заднє скло (ліва сторона), дзеркало заднього виду (з боку водія) |
| 41 | 15 | Обігрів: заднє скло (правий бік), дзеркало заднього виду (з боку пасажира) |
| 42 | 7,5 | Мікропроцесор та датчик АВS – Датчик ЕSР – Вимикач ліхтарів стоп-сигналу – Датчик ESR -Датчик DSC |
| 43 | 30 | Двигун очищувача вітрового скла |
| 44 | 20 | Прикурювач – Електрична розетка на 12 В передня |
| 45 | 7,5 | Вимикач склопідйомників та дзеркал (з боку водія) – Склопідйомник з боку пасажира |
| 46 | - | Не використовується |
| 47 | 20 | Двигун склопідйомника з боку водія |
| 48 | 20 | Двигун склопідйомника з боку пасажира |
| 49 | 7,5 | Датчик дощу/освітлення – Автомагнітола – Двигун склопідйомника з боку водія – Охоронна сигналізація – Органи управління |
| 50 | 7,5 | ЕБУ подушок безпеки та переднатягувачів |
| 51 | 7,5 | Хронотахограф – Регулятор швидкості – Панель керування кондиціонером повітря |
| 52 | 7,5 | Реле електроланцюжка салону |
| 53 | 7,5 | Комбінація приладів – Задні протитуманні ліхтарі |
За прикурювач відповідає запобіжник 44 на 20А.
Окремі реле можуть кріпитися у нижній частині блоку.
Блок поруч із пасажирським сидінням
Залежно від комплектації та року випуску, можливе різне виконання цього блоку.
Схема – варіант 1
Опис
| 54 | Не використовується |
| 55 | 15А Обігрів сидінь |
| 56 | 15А Електрична розетка 12 В для задніх пасажирів |
| 57 | 10А Додатковий підігрів під сидінням |
| 58 | 15А Обігрів заднього лівого скла |
| 59 | 15А Обігрів заднього правого скла |
| 60 | Не використовується |
| 61 | Не використовується |
| 62 | Не використовується |
| 63 | 10А Управління додатковим підігрівом для задніх пасажирів |
| 64 | Не використовується |
| 65 | 30А Вентилятор системи додаткового підігріву для задніх пасажирів |
Схема – варіант 2
Позначення схеми
| 1 | - |
| 2 | Реле прикурювача |
| 3 | Реле габаритів |
| 4 | - |
| 5 | - |
| 6 | - |
| 7 | - |
| F54 | (10A) Кондиціонер / обігрівач |
| F55 | (15A) Підігрівач сидінь |
| F56 | (15A) |
| F57 | (10A) Кондиціонер / обігрівач |
| F58 | (10A) Близьке світло фар |
| F59 | (7,5A) Система активної підвіски |
| F60 | (10A) Кондиціонер / обігрівач |
| F61 | (30A) Кондиціонер / обігрівач |
