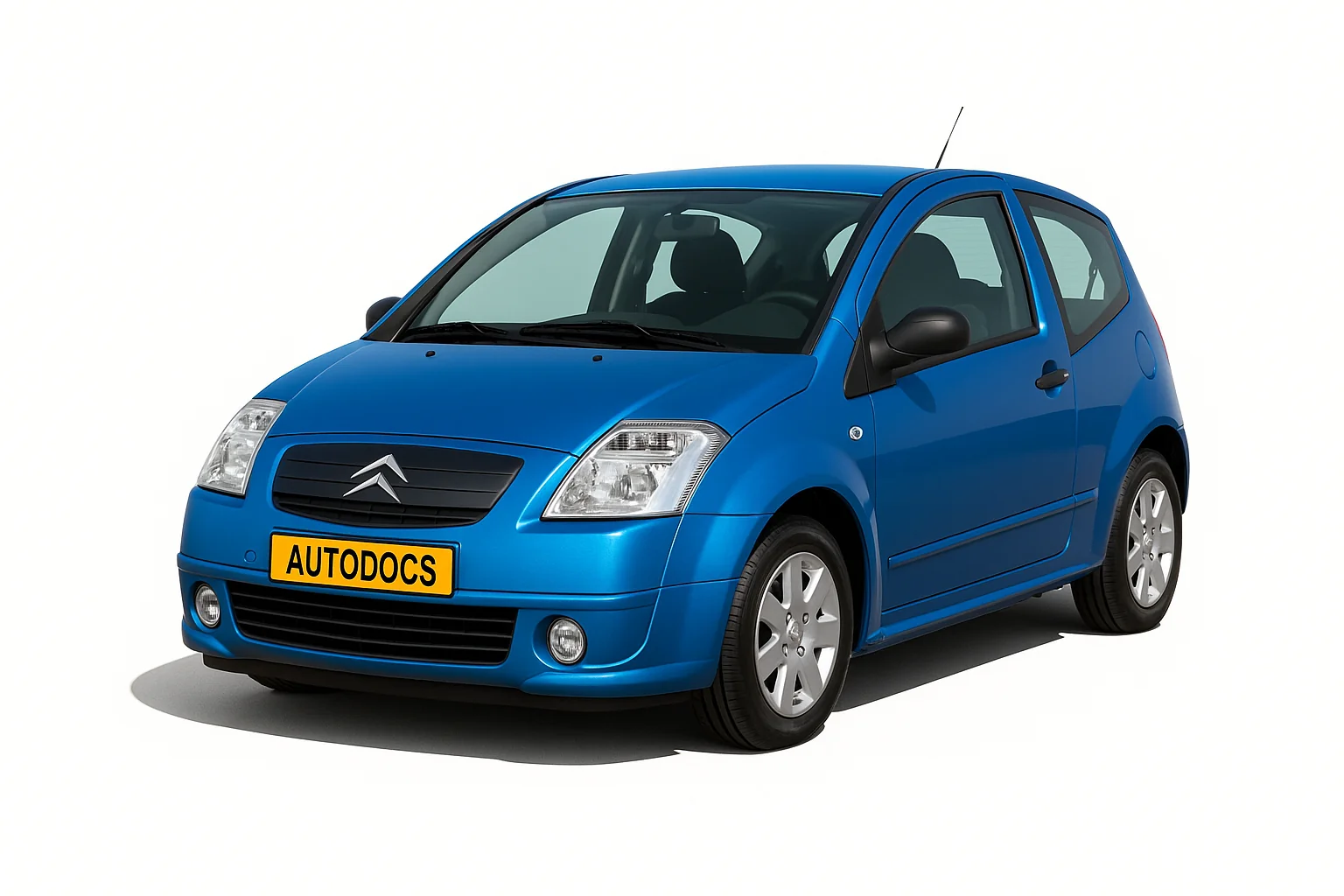

Citroen C 2 – передньомоторний легковий автомобіль, надійшов у виробництво у 2003 році. Випускався у 2004, 2005, 2006, 2007, 2008, 2009 та 2010 році. За цей період пройшов один рестайлінг. Ми покажемо розташування блоків запобіжників і реле в ситроен с2 з докладним описом схем, а також прикладемо посібник з експлуатації.
У Citroen C2 існують два основних блоки із запобіжниками, один з яких знаходиться під панеллю приладів, а інший – під капотом у моторному відсіку.
Блок запобіжників під капотом
Він знаходиться прямо біля правого крила. Для доступу зніміть кришку з АКБ і відкрийте кришку блоку запобіжників.
Реально фото
Схема блоку із запобіжниками
Опис
- 10А – Блок попереднього підігріву дизельного двигуна * Датчик наявності води в дизельному паливі *
датчик швидкості * Ліхтарі руху заднім ходом * ЕБУ (АКПП, КПП) - 15А – Паливний насос
- 10А - Електронні блоки управління (ЗБУ) (Система АВS, система ЕSР)
- 10A – ЕБУ (система упорскування палива, системи гідропідсилювача рульового управління) * Датчики (рівня
охолоджуючої рідини в дизельному двигуні, системи круїз-контролю, стоп-сигналів, зчеплення) - Не використовується
- 15А – Протитуманні фари
- 20А – Склоомивач фар
- 20А – Репі системи контролю двигуна * ЕБУ системи упорскування палива
- 15А – Ліва фара ближнього світла
- 15А – Права фара ближнього світла
- 10А – Ліва фара далекого світла
- 10А – Права фара далекого світла
- 15А – Звуковий попереджувальний сигнал
- 10А – Стелоомивачі
- 15А – Пристрої системи контролю двигуна (котушка запалення, електромагнітний клапан, кисневий датчик, система упорскування палива) * Паливний відстійник * Підігрівач дизельного палива
- 30А – Повітряний насос
- 30А – Склоочисник вітрового скла
- 40А – Електро вентилятор
Після заміни запобіжника не забудьте надійно закрити кришку блоку.
Запобіжники у салоні citroen c2
Цей блок знаходиться під панеллю приладів, ліворуч. Для доступу зніміть кришку блоку, потягнувши її до себе, відкрутіть гвинти на чверть оберту і вийміть запобіжний блок.
Загальна схема
Розшифровка
- 1 – 15А Ланцюг живлення діагностичного роз'єму * Причіпний пристрій
- 4 – 20А Підрульовий перемикач 7 Годинник 7 Дисплей 7 Система навігації * Електронний блок протиугінної сигналізації * Автомагнітола
- 5 – 15А Сирена протиугінної сигналізації
- 6 – 10А Діагностичний роз'єм * Датчик кутового положення маховика
- 7 – 15А датчик дощу * Датчик освітленості * Електронний блок протиугінної сигналізації
- 10 – 40А Електро обігрів заднього скла * Електро обігрів зовнішніх дзеркал заднього виду
- 11 – 15А Склоочисник заднього скла
- 12 – 30А Ланцюг живлення зсувного люка з електроприводом * Електросклопідйомники передніх дверей
- 14 – 10А Підрульові перемикачі * Електронний блок керування (ЕБУ) подушок безпеки 7 Блок запобіжників у моторному відсіку
- 15 – 15А Комбінація приладів – Дисплей – Система навігації * Кондиціонер * Датчики паркування * Автомагнітола
- 16 - 30А Центральний замок? Система суперблокування
- 20 – 10А Задній правий стоп-сигнал
- 21 – 15А Задній лівий стоп-сигнал * Додатковий стоп-сигнал
- 22 – 20А Електророзетка на 12 Б * Прикурювач * Плафони освітлення салону * Регулювання та складання
За прикурювач відповідає запобіжник номер 22 на 20А.
Посібник з експлуатації сітроен с2
Більше інформації про ремонт та обслуговування автомобіля можна дізнатися у посібнику з експлуатації: “ завантажити безкоштовно ”
