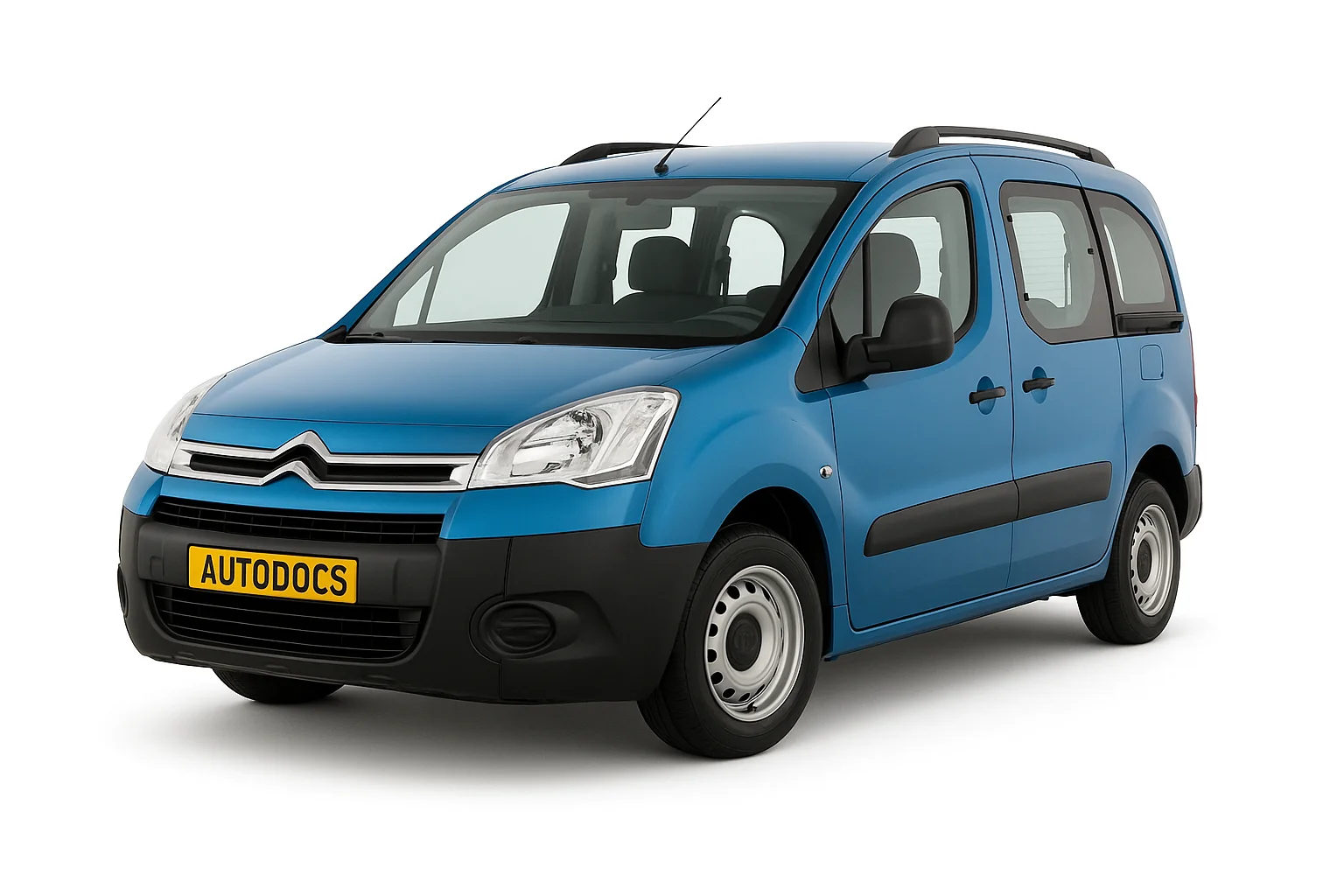

Citroеn Berlingo - легкий комерційний автомобіль, що випускається в різних модифікаціях і комплектаціях з 1996 року. Перше покоління поставлялося на ринок у 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 і 2007 році. Після повного оновлення 2-е покоління випускалося в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 і по теперішній час. Ми представляємо інформацію про всі запобіжники і блок реле Сітроен Берлінго для 1 і 2 покоління з докладним описом схем.
Основні блоки електричних запобіжників для двох поколінь знаходяться:
- ліворуч під приладовою панеллю (під кришкою)
- у моторному відсіку (біля акумуляторної батареї під захисною кришкою).
Зміст
1 покоління
Блок під капотом
| № | A | Опис |
|---|---|---|
| F1 | 10А | Ліхтар заднього ходу, блок передпускового підігріву, контакт вимикання зчеплення |
| F2 | 15А | Бензонасос |
| F3 | 10А | Електронний блок керування (ЕБУ) системи ABS |
| F4 | 10А | ЕБУ двигуна |
| F5 | 10А | Резервний |
| F6 | 15А | Передні протитуманні фари |
| F7 | 20А | Фараомивач |
| F8 | 20А | ЕБУ двигуна, реле електровентилятора |
| F9 | 15А | Ліва лампа ближнього світла |
| F10 | 15А | Права фара ближнього світла |
| F11 | 10А | Ліва лампа дальнього світла |
| F12 | 10А | Права лампа дальнього світла |
| F13 | 15А | Звуковий сигнал |
| F14 | 10А | Склоомивач вітрового скла |
| F15 | 30А | Датчики двигуна |
| F16 | 30А | Повітряний насос |
| F17 | 30А | Склоочисник вітрового скла |
| F18 | 40А | Електро вентилятор системи клімат-контролю |
Блок у салоні
| № | A | Опис |
|---|---|---|
| F1 | 15А | Склоочисник заднього скла (з розпашними дверима), розетка 12 В (Modutop) |
| F4 | 20А | Автомагнітола комбінація приладів, дисплей, СОМ2000 |
| F5 | 15А | Сирена охоронної сигналізації |
| F6 | 10А | Діагностичний роз'єм Citroen Berlingo |
| F7 | 15А | Охоронна сигналізація |
| F9 | 30А | Система підігріву сидінь, електровентилятор Modutop |
| F10 | 40А | Електрообігрівальний елемент заднього скла, зовнішні дзеркала заднього виду з електрообігрівом |
| F11 | 15А | Склоочисник заднього скла |
| F12 | 30А | Люк з електроприводом, електросклопідйомники Citroen Berlingo |
| F14 | 10А | Мережа VAN COM2000 |
| F15 | 15А | Мережа VAN комбінації приладів, автомагнітола, дисплей |
| F16 | 30А | Замки дверей з електроприводом |
| F20 | 10А | Задній правий стоп-сигнал |
| F21 | 15А | Задній лівий стоп-сигнал |
| F22 | 20А | Запобіжник прикурювача Citroen Berlingo, розетка на 12 В, зовнішні дзеркала заднього виду з електроприводом, плафони освітлення салону, лампа спрямованого світла для читання карт і документів |
За прикурювач відповідають запобіжники № 1 і 22.
2-ге покоління
Блоки під капотом
Головний блок із запобіжниками та реле
| № | A | Опис |
|---|---|---|
| Запобіжники | ||
| F1 | 20A | Комп'ютер керування двигуном - живлення електричного блока керування двошвидкісною групою електровентилятораF1 |
| F2 | 15A | звукова сигналізація |
| F3 | 10A | передній і задній склоомивачі |
| F4 | 20A | Омивачі фар |
| F5 | 15A | + акумулятор Система підігріву палива DV6 - паливний насос TU5JP4 |
| F6 | 10A | + після контакту комп'ютер і здвоєне реле систем ABS/ESP - датчик кута повороту рульового колеса - гірометр вимірювач прискорення системи контролю стабільності - механізм електронасоса підсилювача рульового колеса |
| F7 | 10A | контактний датчик гальмування - кінцевий вимикач педалі зчеплення |
| F8 | 25A | обмотка стартера |
| F9 | 10A | після контакту модуль блокування захисту 3 реле - електродвигун коректора напрямку фар |
| F10 | 30A | керування котушкою запалювання TU5JP4 - керування інжектором TU5JP4 - живлення електромагнітного клапана насоса системи впорскування DV6 |
| F11 | 40A | увімкнення реле нагнітального вентилятора |
| F12 | 30A | управління малою і великою швидкістю переднього склоочисника |
| F13 | 40A | після контакту живлення СМ (інтелектуальний сервісний модуль) |
| F14 | 30A | керування насосом рекуперації температури відпрацьованих газів |
| F15 | 10A | права фара дальнього світла |
| F16 | 10A | ліва фара дальнього світла |
| F17 | 15A | ліва фара ближнього світла |
| F18 | 15A | права фара ближнього світла |
| F19 | 15A | Електроклапан очищення резервуара TU5JP4 - кисневі датчики на вході та виході TU5JP4 - електроклапан системи обігріву повітря турбонаддуву 1-2 DV6 |
| F20 | 10A | датчик наявності рідини в паливі DV6 - електроклапан регулювання тиску в турбокомпресорі DV6 - електромагнітний клапан регулювання температури на випуску |
| F21 | 5A | повітряний витратомір DV6 - живлення електричного блока керування двошвидкісною групою електровентилятора модуль максі запобіжників (PSF1) |
| Реле | ||
| R1 | головне реле комп'ютера керування двигуном | |
| R2 | реле силового кола комп'ютера керування двигуном | |
| R3 | реле системи подачі повітря | |
| R4 | реле очищувача вітрового скла | |
| R5 | реле малої швидкості переднього склоочисника - реле великої швидкості переднього склоочисника | |
| R6 | реле розподільника + після контакту | |
| R7 | реле вентилятора системи кондиціонування | |
| R8 | реле стартера | |
| R9 | реле переднього склоомивача | |
| R10 | реле заднього склоомивача | |
| R11 | реле омивача фар | |
| R12 | реле звукового сигналу | |
Блок на кришці акумуляторної батареї
Про його розташування можете подивитися в цьому відео, а заодно дізнатися як поміняти акумулятор на Citroеn Berlingo.
| № | A | Опис |
|---|---|---|
| 1 | 5А | Модуль стану зарядки |
| 2 | 15А | Діагностичний роз'єм |
| 3 | 15А | Опір вимикача педалі гальма |
| 4 | - | |
| 5 | 80А | Живлення групи електронасоса підсилювача рульового керування |
| 6 | 70А | Модуль керування попереднім пост-обігрівом |
| 7 | 100А | Модуль блокування захисту 3 реле |
| 8 | - | |
| 9 | - | |
| 10 | 30А | Просте реле захисту двигуна |
Блоки у салоні
Основні блоки під панеллю зліва
| № | A | Опис |
|---|---|---|
| 1 | 15А | Очищувач заднього скла |
| 2 | - | |
| 3 | 5А | Подушка безпеки |
| 4 | 10А | Кондиціонер, діагностичний роз'єм, дзеркало заднього виду, регулятор фар |
| 5 | 30А | Склопідйомники |
| 6 | 30А | Замки |
| 7 | 5А | Задній плафон, передній плафон індивідуального освітлення, люк у даху |
| 8 | 20А | Автомагнітола, CD-чейнджер, дисплей, блок контролю тиску повітря в шинах, охоронна сигналізація та сирена |
| 9 | 30А | Розетки 12 В передня і задня |
| 10 | 15А | Верхня частина рульової колонки |
| 11 | 15А | Ланцюг малого струму замка запалювання |
| 12 | 15А | Датчик дощу та освітленості, подушка безпеки |
| 13 | 5А | Панель приладів |
| 14 | 15А | Парктронік, панель керування кондиціонером, система гучного зв'язку |
| 15 | 30А | Живлення системи блокування замів |
| 16 | - | |
| 17 | 40А | Підігрів заднього скла та дзеркал |
| Опис реле | ||
| R1 | Реле переднього імпульсно склопідйомника | |
| R2 | Реле очищувача заднього скла | |
| R3 | Реле аксесуарів + АСС | |
| R4 | Реле блокування дверей | |
| R5 | Реле супер блокування задніх дверей | |
| R6 | Реле супер блокування передніх дверей | |
| R7 | Реле пробудження комп'ютера | |
| R8 | Реле заднього скла з обігрівом | |
За прикурювач відповідає запобіжник номер - 9.
| № | A | Опис |
|---|---|---|
| 1 | - | |
| 2 | 20А | Підігрів сидінь |
| 3 | - | |
| 4 | 15А | Реле складних дзеркал заднього виду |
| 5 | 15А | Реле розетки для підключення холодильної камери |
Додатковий блок
За наявності в комплектації автомобіля відповідних систем, на ньому встановлюють додатковий блок запобіжників для зчіпного пристрою і причепа, а також інших кузовних модифікацій і платформ із кабіною. Він розташований за обмежувальною перегородкою праворуч.
Тут розташовані:
- 15А – реле замка запалювання, опціонний генератор
- 15А – Живлення причепа 12 В
- 15А – Ланцюг постійного живлення трансформаторів
- 40А – Аварійні вогні
Електросхеми блоків
Повні електросхеми блоків запобіжників у форматі pdf можете завантажити тут: 1 і 2 .
