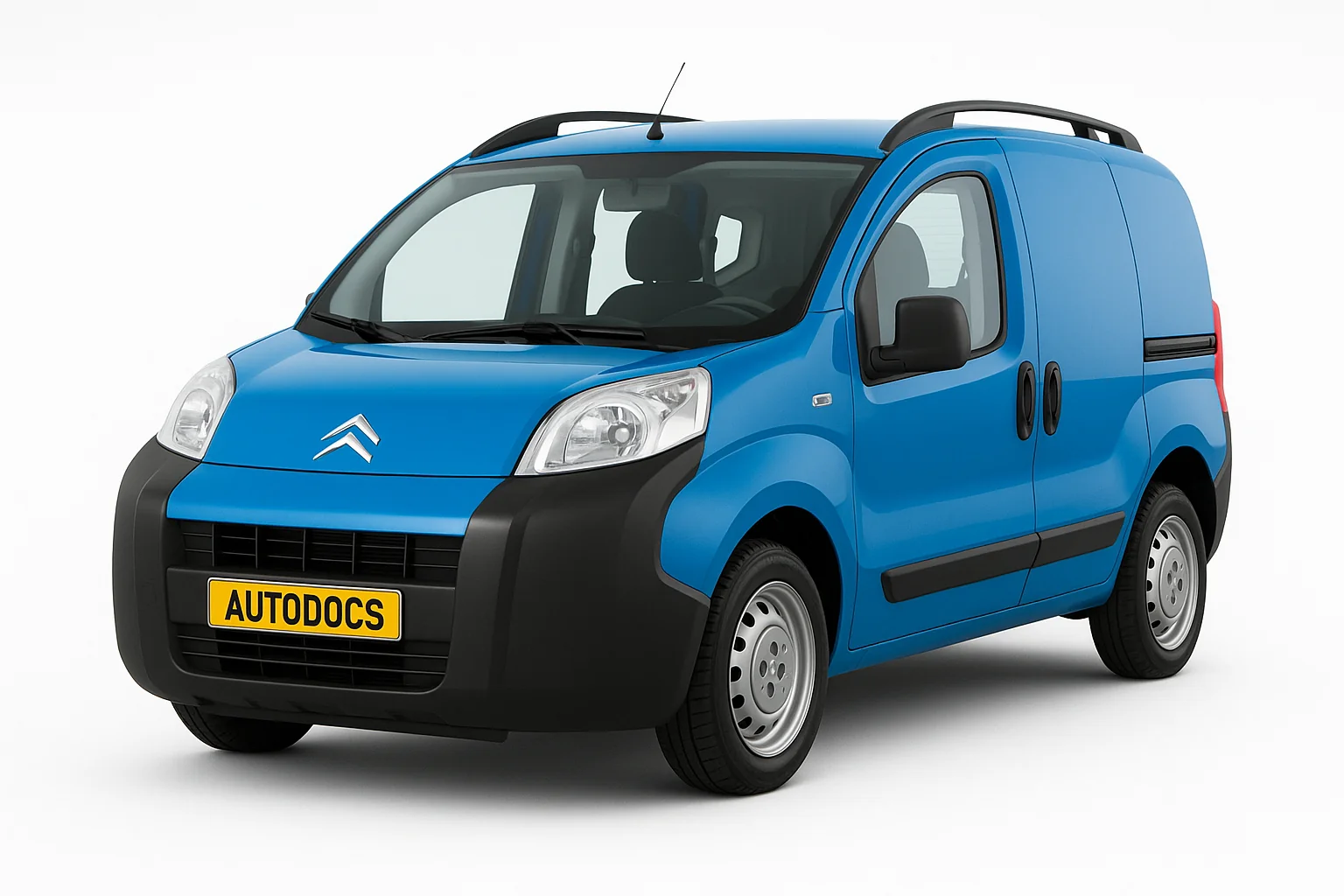

Сітроен немо поставлявся на ринок у 3 варіантах: вантажному, вантажно-пасажирському та пасажирському (під назвою Nemo Multispace). Проводився у 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 роках. Ми пропонуємо ознайомитися з інформацією про запобіжників Citroen Nemo : розташування блоків, опис схем, призначення. Окремо згадаємо запобіжники, які відповідають за прикурювачі та розетки.
Запобіжники та реле в моторному відсіку
Щоб дістатися до блоку, треба від'єднати колодку роз'єму від передньої лівої фари і лише потім переходити до фіксаторів кришки.
Фотографія блоку
Схема
Опис
- F01 60 A Електронний блок керування.
- F02 40 A Вентиляція у салоні.
- F03 20 A Ланцюг живлення стартера.
- F04 40 A Ланцюг живлення насоса гідросистеми ABS.
- F06 30 A Вимикач режиму постійної швидкості вентилятора системи охолодження двигуна.
- F07 40 A Вимикач режиму підвищеної швидкості вентилятора системи охолодження двигуна.
- F08 30 A Компресор системи кондиціювання повітря.
- F09 15 A Електропроводка тягово-зчіпного пристрою.
- F10 10 A Звуковий сигнал.
- F11 10 A Живлення ланцюга додаткового навантаження системи керування двигуном.
- F14 15 A Фари далекого світла.
- F15 15 A Розетка для додаткових споживачів 12 Ст.
- F16 7,5 A ЕБУ двигуна, ЕБУ та селектор секвентальної коробки передач, котушка реле T20.
- F17 15 A Живлення котушки запалювання, форсунки, головний блок керування системою живлення двигуна (1,3 HDi).
- F18 7,5 A Процесор живлення двигуна (1,3 HDi) котушка реле T09 (1,3 HDi).
- F19 7.5 A Компресор кондиціонера повітря.
- F20 30 A Обігрівач заднього скла, обігрівачі зовнішніх дзеркал заднього виду.
- F21 15 A Паливний насос (бензиновий двигун 1,4 і 1,3 HDi).
- F22 20 A ЕБУ двигуна (1,3 HDi).
- F23 20 A Живлення клапанів гідросистеми ABS.
- F24 7,5 A Система ABS.
- F30 15 A Протитуманні фари.
- F81 60 A ЕБУ системи підігріву (1,3 HDi).
- F82 30 A Електронасос секвентальної коробки, живлення секвентальної коробки.
- F84 10 A ЕБУ та електромагнітні клапани секвентальної коробки передач.
- F85 30 A Прикурювач, розетка для додаткових споживачів 12 Ст.
- F87 7,5 A Ліхтарі заднього ходу, датчик води в дизпаливі, витратомір, котушки реле T02, T05, T14, T17 та T19 (крім 1,3 HDi) / 5 A Ліхтарі заднього ходу, датчик води в дизельному паливі, витратомір, котушки реле T02, T05, T14, T17 та T19, датчик заряду батареї (1,3 HDi).
Зверніть увагу, що в даному блоці розміщені запобіжники, які відповідають за прикурювач та додаткові розетки.
Блок із запобіжниками у салоні
Для доступу до блоку запобіжників у панелі приладів необхідно витягти два гвинти за допомогою ключа запалювання та опустити блок.
Виглядатиме він приблизно так.
Схема
Призначення
- F12 7,5 A Права фара ближнього світла.
- F13 7,5 A Ліва фара ближнього світла, коректор фар.
- F31 5 A Вимикач живлення двигуна ЕБУ.
- F32 7,5 A Головне освітлення, передній плафон, увімкнення заднього плафона.
- F36 10 A Автомагнітола, ланцюг мобільного телефону, панель керування кондиціонером, діагностичний роз'єм EOBD.
- F37 5 A Стоп сигнал, комбінація приладів.
- F38 20 A Замки дверні.
- F43 15 A Насос склоомивача.
- F47 20 A Склопідйомник дверей водія.
- F48 20 A Склопідйомник дверей пасажира.
- F49 5 A ЕБУ парктроніка, вимикач задніх світлових приладів, зовнішні дзеркала заднього виду, датчик контролю простору салону.
- F50 7,5 A ЕБУ системи подушок безпеки.
- F51 7,5 A Контактор стоп-сигналу, контактор педалі зчеплення, панель керування зовнішніми дзеркалами заднього виду, система Bluetooth.
- F53 5 A Комбінація приладів, задні протитуманні ліхтарі.
- F41 7,5 A Обігрів зовнішніх дзеркал заднього виду.
- F94 15 A Прикурювач.
- F96 15 A Розетка 12 Ст.
- F97 10 A Підігрів сидіння водія.
- F98 10 A Підігрів сидіння пасажира.
За прикурювач та розетку відповідає запобіжники номер 94 та 96 на 15А.
