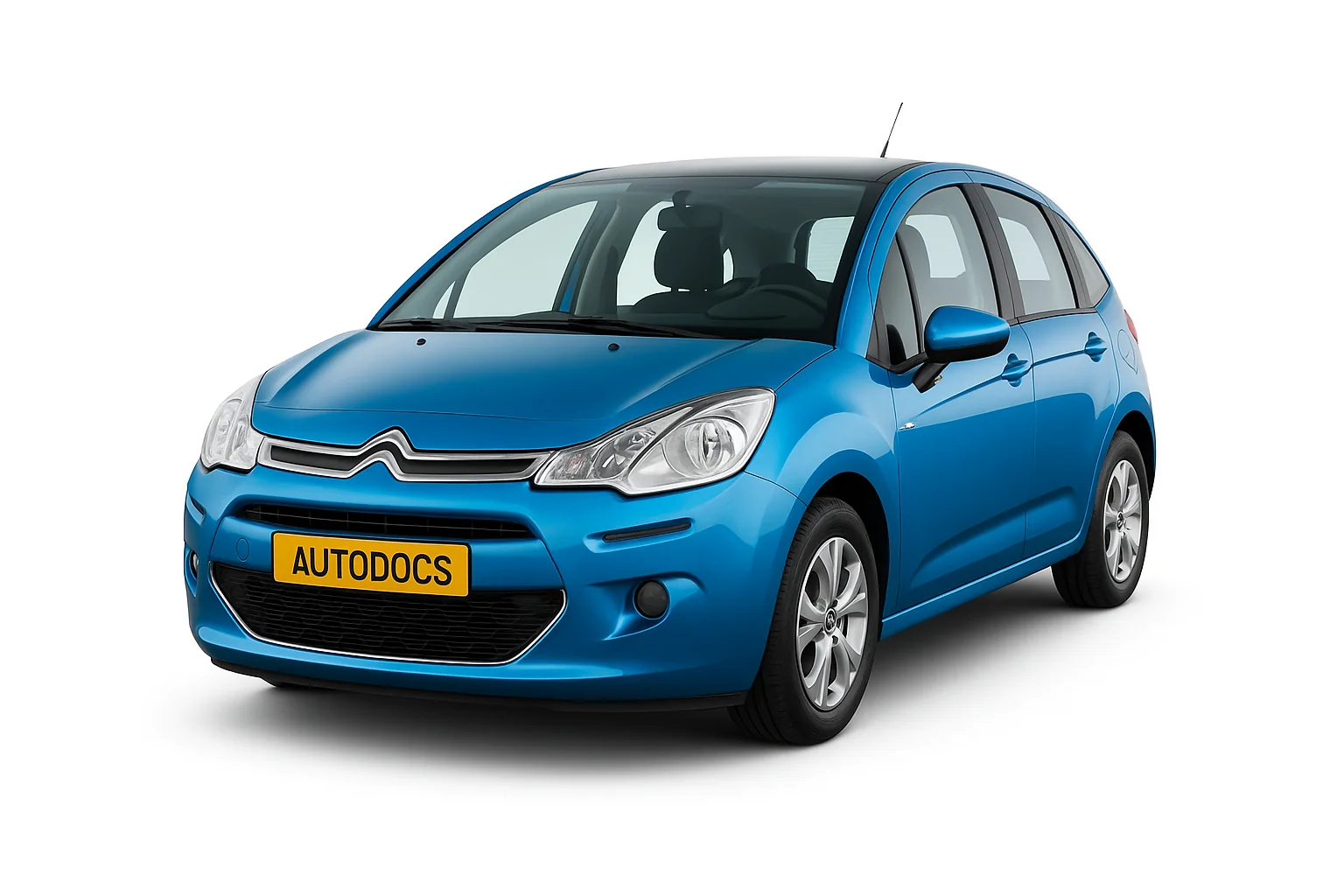

Citroen C3 — компактный легковой автомобиль, выпускался в различным модификациях, таких так кабриолет, пикассо и т.д. Первое поколение поставлялось на рынок в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году. За это время получила рестайлинг. С 2010 года в производство пошло 2-е поколение C3. Выпускается в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 году и по настоящее время. Мы опишем схемы блоков предохранителей ситроен с3 с подробной расшифровкой всех элементов для обоих поколений и приложим книгу по эксплуатации.
В сitroen C3 находятся два основных блока с предохранителями.
Первый расположен в моторном отсеке возле аккумуляторной батареи с левой стороны, под защитной крышкой.
Второй – в салоне под панелью приборов (с левой стороны).
Содержание
Описание для 1-го поколения Ситроен С3 (до 2010 года)
Блок предохранителей под капотом
Общая схема
Описание
- F1 10А Блок предварительного подогрева дизельного двигателя — Датчик наличия воды в дизельном топливе — Датчик скорости — Фонари движения задним ходом — ЭБУ (АКПП, КПП типа SensoDrive)
- F2 15А Топливный насос
- F3 10А Электронные блоки управления (ЭБУ) (Система ABS, система ESP)
- F4 10А ЭБУ (система впрыска топлива, системы гидроусилителя рулевого управления) — Датчики (уровня охлаждающей жидкости в дизельном двигателе, системы круиз-контроля, стоп-сигналов, сцепления) — Реле КПП SensoDrive и АКПП — Блок дополнительной системы подогрева
- F6 15А Противотуманные фары
- F7 20А Стекло омыватель фар
- F8 20А Реле системы контроля двигателя — ЭБУ системы впрыска топлива
- F9 15А Левая фара ближнего света
- F10 15А Правая фара ближнего света
- F11 10А Левая фара дальнего света
- F12 10А Правая фара дальнего света
- F13 15А Звуковой предупредительный сигнал
- F14 10А Стекло омыватели
- F15 15А Устройства системы контроля двигателя (катушка зажигания, электромагнитный клапан, кислородный датчик, система впрыска топлива) — Топливный отстойник — Подогреватель дизельного топлива
- F16 30А Воздушный насос
- F17 30А Стеклоочиститель ветрового стекла
- F18 30А/ 40 А Электро вентилятор
Блок предохранителей в салоне
Схема
Обозначение
- F1 15А Цепь питания диагностического разъема — Прицепное устройство + Система навигации
- F4 20 А Электронный блок управления (ЭБУ) АКПП — Подрулевой переключатель передач — Часы — Дисплей — Система навигации — Электронный блок противоугонной сигнализации — Автомагнитола
- F5 15 А Сирена противоугонной сигнализации
- F6 10 А Диагностический разъем — Датчик углового положения маховика
- F7 15 А Датчик дождя — Датчик освещенности — Электронный блок противоугонной сигнализации
- F10 40 А Электрообогрев заднего стекла — Электрообогрев наружных зеркал заднего вида
- F11 15 А Стеклоочиститель заднего стекла
- F12 30 А Цепь питания сдвижного люка с электроприводом — Электростеклоподъемники передних дверей
- F14 10 А Под рулевые переключатели — Электронный блок управления (ЭБУ) подушек безопасности — Блок предохранителей в моторном отсеке
- F15 15 А Комбинация приборов — Дисплей — Система навигации — Кондиционер — Датчики парковки — Автомагнитола
- F16 30 А Центральный замок — Система суперблокировки
- F20 10 А Задний правый стоп-сигнал
- F21 15 А Задний левый стоп-сигнал — Дополнительный стоп-сигнал
- F22 20 А Электророзетка на 12 В — предохранитель прикуривателя ситроен с3 — Плафоны освещения салона — Регулировка и складывание наружных зеркал с электроприводом — Проводка для подключения автомагнитолы — Подсветка зеркальца, встроенного в солнцезащитный козырек — Плафон освещения номерного знака
Обратите внимание, за прикуриватель отвечает предохранитель номер 22 на 20А.
Описание для 2-го поколения Citroen C3 (с 2010 года)
Блок предохранителей под капотом
Общая схема
Расшифровка
- 20 – Питание ЭБУ двигателя, управление электровентилятором, главное реле многофункционального процессора двигателя
- 15 – Звуковой сигнал
- 10 – Омыватель переднего и заднего стекол
- 20 – Дневное освещение
- 15 – Подогреватель дизтоплива (на дизельных модификациях), топливный насос (на бензиновых модификациях)
- 10 – Процессор систем ABS/ESP, реле отключения систем ABS/ESP, дублирующий контактор стоп-сигналов
- 10 – Электрический усилитель рулевого управления
- 25 – Выключатель стартера
- 10 – Блок коммутации и защиты (на дизельных модификациях)
- 30 – Электромагнитный клапан ТНВД (на дизельных модификациях), инжекторы и катушки зажигания (на бензиновых модификациях)
- 40 – Электровентилятор системы кондиционирования воздуха
- 30 – Малая/большая скорость работы очистителя ветрового стекла
- 40 – Питание интеллектуального коммутационного блока (+ от замка зажигания)
- 30 – Электропитание клапана VALVETRONIC (бензиновый двигатель)
- 10 – Правая фара дальнего света
- 10 – Левая фара дальнего света
- 15 – Левая фара ближнего света
- 15 – Правая фара ближнего света
- 15 – Электропитание многофункционального процессора двигателя (на бензиновых модификациях), электромагнитные клапаны системы охлаждения надувочного воздуха (на дизельных модификациях)
- 10 – Электропитание многофункционального процессора двигателя (на бензиновых модификациях), электромагнитный клапан системы регулирования давления турбонаддува (на дизельных модификациях), датчик уровня охлаждающей жидкости (на дизельных модификациях)
- 5 – Электропитание вентилятора системы охлаждения, реле систем АРС, ABS/ESP
Перечень предохранителей больших номиналов
- MF1 – 60 – Электровентилятор системы охлаждения
- MF2 – 30 – Процессор систем ABS/ESP
- MF3 – 30 – Процессор систем ABS/ESP
- MF4 – 60 – Электропитание интеллектуального коммутационного блока
- MF5 – 60 – Электропитание интеллектуального коммутационного блока
- MF6 – Не используется
- MF7 – Блок предохранителей салона
- MF8 – Не используется
Блок предохранителей в салоне
Схема предохранителей
Назначение
Перечень предохранителей
- FH36 – 5 – Коммутационный блок прицепа
- FH37 – 15 – Электропитание электрического разъема для подключения дополнительного оборудования жилого прицепа
- FH38 – 20 – Навигационная система
- FH39 – 20 – Обогрев сидений
- FH40 – 30 – Коммутационный блок прицепа
F1 – 15 – Очиститель заднего стекла
F2 – Не используется
F3 – 5 – ЭБУ подушек безопасности и пиротехнических преднатяжителей
F4 – 10 – Датчик угла поворота рулевого колеса, кондиционер, контактор сцепления, насос для подачи присадки в сажевый фильтр, диагностический разъем, датчик расхода воздуха
F5 – 30 – Панель управления стеклоподъемниками, управление стеклоподъемником пассажира, электродвигатель переднего стеклоподъемника
F6 – 30 – Электродвигатель заднего стекломидьемника и электродвигатель стеклоподьемника двери водителя
F7 – 5 – Плафоны освещения, передний плафон индивидуального освещения, подсветка перчаточного ящика, переносная лампа, задние плафоны индивидуального освещения
F8 – 20 – Многофункциональный дисплей, автомагнитола, навигационная система
F9 – 30 – Автомагнитола (дополнительная установка), розетка 12 В
F10 – 15 – Подрулевые переключатели
F11 – 15 – Замок зажигания, диагностический разьем
F12 – 15 – Датчик дождя/освещенности, коммутационный блок прицепа
F13 – 5 – Основной контактор стоп-сигналов, коммутационный блок двигателя
F14 – 15 – Компьютер системы помощи при парковке, блок сигнализаторов о непристегнутых ремнях безопасности, компьютер подушек безопасности, панель приборов, кондиционер, USB Box
F15 – 30 – Блокирование замков
F16 – Не используется
F17 – 40 – Обогрев заднего стекла и наружных зеркал заднего вида
SH – Шунт PARC
За прикуриватель отвечает предохранитель номер 9.
