Chevrolet Aveo — вироблявся компанією General Motors з 2002 року. Перше і друге покоління авео позначається Т200 і випускався 2003, 2004, 2005 року. Далі, після рестайлінгу, наступне покоління позначалося Т250 та Т255. Роки випуску 2006, 2007, 2008, 2009 та 2010. А зазнавши чергового оновлення у 2010, випускалася у 2011, 2012, 2013, 2014 та 2015 роках під маркуванням Т300. Ми розглянемо схеми та блоки запобіжників шевроле авео з докладним описом всіх перерахованих поколінь, окремо відзначимо запобіжники, які відповідають за прикурювач.
У цій моделі, незалежно від року випуску, розташовуються 2 блоки із запобіжниками. Один знаходиться в салоні в торці панелі приладів з лівого боку. Другий під капотом в моторному відсіку, біля акумулятора і закритий захисною кришкою, яка кріпиться фіксаторами.
Зміст
Блоки із запобіжниками та реле chevrolet aveo t200
Блок у салоні авео

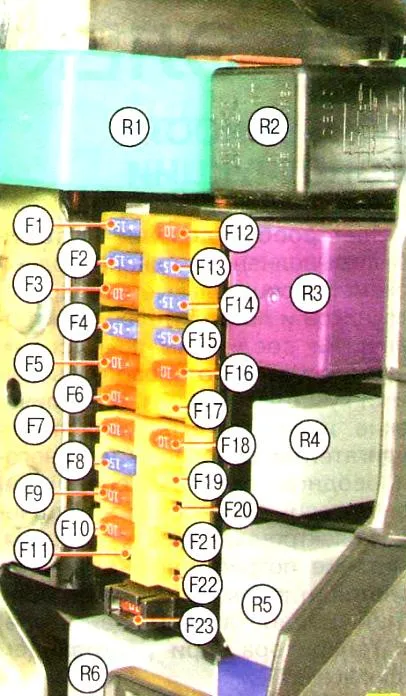

Фото схема
Таблиця з розшифровкою
| Номер | Струм | Ланцюг, що захищається |
|---|---|---|
| F1 | 15А | Додаткова розетка 12 В для зовнішніх споживачів, прикурювач |
| F2 | 15А | Запобіжник прикурювача Chevrolet Aveo |
| F3 | 10А | Аудіосистема, годинник |
| F4 | 15А | Лампа освітлення у світлий час доби, годинник, комбінація приладів, звукова сигналізація (зуммер), іммобілізатор |
| F5 | 10А | Панель приладів |
| F6 | 10А | Вимикач світла заднього хору, перемикач паркування/нейтраль |
| F7 | 10А | Блок керування двигуном, блок керування АКП |
| F8 | 15А | Система живлення |
| F9 | 10А | Подушка безпеки (SRS) |
| F10 | 10А | Модуль сигнальної лампи ABS |
| F11 | Резерв | |
| F12 | 10А | Звуковий сигнал, обігрів заднього скла |
| F13 | 15А | Вимикач стоп-сигналу |
| F14 | 15А | Комбінація приладів, вимикач аварійної сигналізації |
| F15 | 15А | Блок керування протиугінною сигналізацією |
| F16 | 10А | Блок керування двигуном, блок керування АКП |
| F17 | 20А | Склоочисник та склоомивач скла |
| F18 | 10А | Система запалювання |
| F19 | 20А | Вимикач вентилятора, вимикач кондиціонера |
| F20 | Резерв | |
| F21 | Резерв | |
| F22 | Резерв | |
| F23 | 10А | Годинник, аудіосистема |
| Реле | ||
| R1 | Блок управління реле-переривником | |
| R2 | Реле задніх протитуманних ліхтарів | |
| R3 | Реле омивача. | |
| R4 | Реле-переривник | |
| R5 | Репі вентилятора кондиціонера | |
| R6 | Реле склоочисника | |
За прикурювач відповідають запобіжники F1 або F2.
Залежно від комплектації та року випуску можливі зміни у цьому описі. Актуальна інформація вказана на звороті захисної кришки. При не збігу загальної схеми звірте її з описом з іншого покоління.

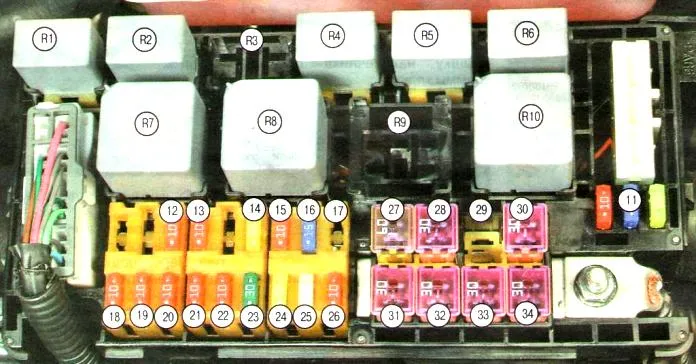

Блок у моторному відсіку
Опис елементів схеми
| Номер | Струм | Ланцюг, що захищається |
|---|---|---|
| Запобіжники | ||
| 11 | Запасні запобіжники | |
| 12 | 10А | Права фара далекого світла |
| 13 | 10А | Ліва фара далекого світла |
| 14 | 20А | Люк даху |
| 15 | 10А | Звуковий сигнал |
| 16 | 15А | Паливний насос |
| 17 | 15А | Протитуманні фари |
| 18 | 10А | Права фара (дальнє світло) |
| 19 | 10А | Ліва фара (дальнє світло) |
| 20 | 10А | Права фара (ближнє світло) |
| 21 | 10А | Ліва фара (ближнє світло) |
| 22 | 10А | Плафон салону |
| 23 | 30А | Обігрівач скла |
| 24 | 20А | Фара |
| 25 | 25А | Те саме |
| 26 | 10А | Муфта приводу компресора кондиціонера |
| 27 | 60А | Антиблокувальна система (АВС) |
| 28 | 30А | Вентилятор радіатора системи охолодження двигуна |
| 29 | 20А | Головне реле |
| 30 | 30А | Склопідйомники |
| 31 | 30А | Вентилятор |
| 32 | 30А | Внутрішній блок запобіжників |
| 33 | 30А | Система запалювання |
| 34 | 30А | Те саме |
| Реле | ||
| R1 | Реле вентилятора системи охолодження двигуна – низька швидкість | |
| R2 | Реле ближнього звела фар | |
| R3 | Реле протитуманних фар | |
| R4 | Реле паливного насосу | |
| R5 | Реле компресора кондиціонера | |
| R6 | Реле освітлення | |
| R7 | Реле далекого звела фар | |
| R8 | Реле склопідйомників | |
| R9 | Реле вентилятора/головне реле | |
| R10 | Реле вентилятора системи охолодження двигуна – висока швидкість | |
Запобіжники шевроле авео т250 т255

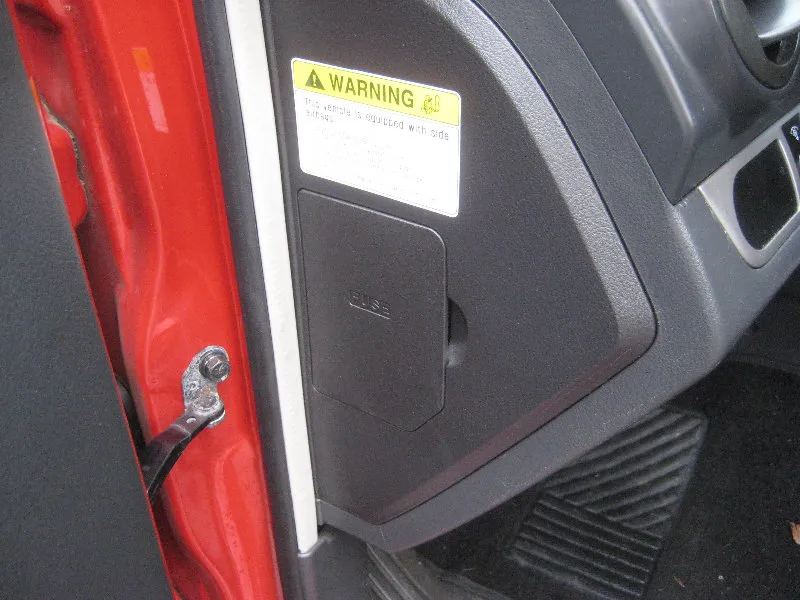

Блок у салоні
Загальне фото
Схема
Позначення
| Номер | Ланцюг, що захищається |
|---|---|
| F1 | SDM |
| F2 | EMS1 |
| F3 | OBD |
| F4 | люк |
| F5 | звуковий сигнал |
| F6 | склоочисник |
| F7 | Стоп сигнал |
| F8 | задні протитуманні ліхтарі |
| F9 | електричне дзеркало |
| F10 | комбінація приборів |
| F11 | аудіосистема/RKE |
| F12 | сигнал повороту |
| F13 | прикурювач |
| F14 | освітлення салону |
| F15 | дверний світильник |
| F16 | EMS2 |
| F17 | аудіосистема/годинник |
| F18 | обігрівач |
| F19 | ліхтар заднього ходу |
| F20 | підігрів дзеркал |
За прикурювач відповідає запобіжник номер 13. Розташування дивіться на схемі.
Блок під капотом aveo

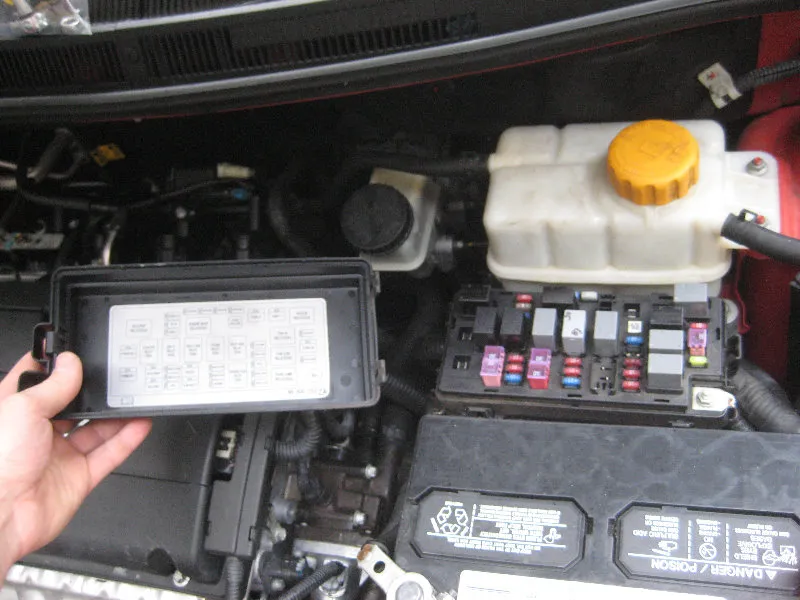

Місце розташування блоку із запобіжниками та реле

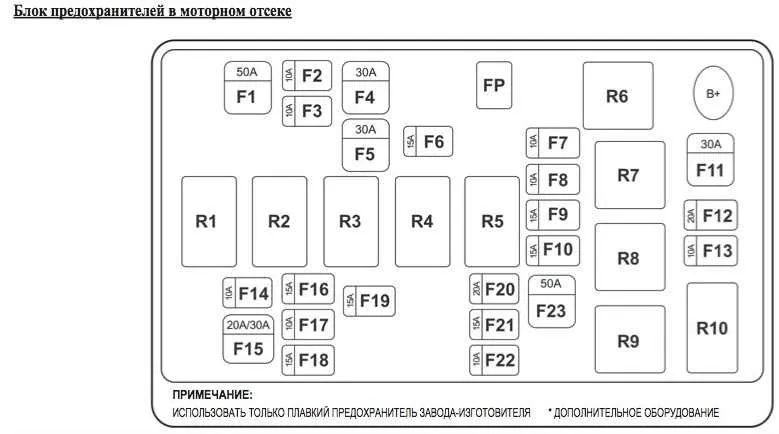

Загальна схема
Таблиця з описом
| Номер | Ланцюг, що захищається |
|---|---|
| F1 | АКБ |
| F2 | лівий ліхтар стоянки |
| F3 | правий ліхтар стоянки |
| F4 | стартер/ запалювання 1 |
| F5 | комп'ютерна система кондиціювання/ запалювання 1 |
| F6 | світлова аварійна сигналізація |
| F7 | права фара ближнього світла |
| F8 | ліва фара ближнього світла |
| F9 | передні протитуманні фари |
| F10 | фари далекого світла |
| F11 | висока швидкість вентилятора охолодження |
| F12 | низька швидкість вентилятора охолодження |
| F13 | комп'ютерна система кондиціювання |
| F14 | електричний склопідйомник 2 |
| F15 | електричний склопідйомник 1 |
| F16 | паливний насос |
| F17 | блок керування двигуном |
| F18 | EMS1 |
| F19 | EMS2 |
| F20 | резерв |
| F21 | резерв |
| F22 | резерв |
| F23 | АБС |
| R1 | реле паливного насоса |
| R2 | реле електричного склопідйомника |
| R3 | реле ліхтаря стоянки |
| R4 | реле передніх протитуманних фар |
| R5 | реле фар дальнього світла |
| R6 | реле фар ближнього світла |
| R7 | реле дальнього вентилятора |
| R8 | реле ближнього вентилятора |
| R9 | реле системи кондиціювання повітря |
| R10 | головне реле |
| FP | пінцет для заміни запобіжників |
Запобіжники та реле шевроле авео T300

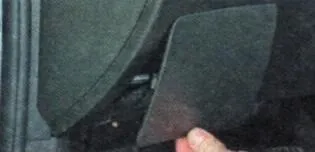

Блок у салоні шевроле авео т300
На відміну від моделі Т250, він розташований не в торцевій частині панелі, а в передній, під панеллю приладів.

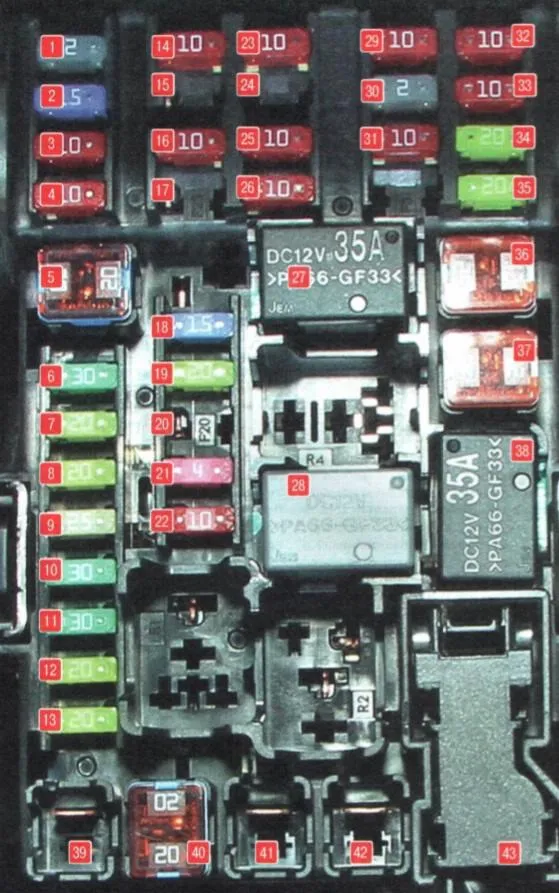

Схема
Призначення
| Номер | Опис |
|---|---|
| 1 | DLIS |
| 2 | DLC – діагностичний роз'єм; |
| 3 | Подушка безпеки |
| 4 | Задні двері |
| 5 | Запасний запобіжник |
| 6 | Блок керування кузовним обладнанням |
| 7 | Блок керування кузовним обладнанням |
| 8 | Блок керування кузовним обладнанням |
| 9 | Блок керування кузовним обладнанням |
| 10 | Блок керування кузовним обладнанням |
| 11 | Блок керування кузовним обладнанням |
| 12 | Блок керування кузовним обладнанням |
| 13 | Блок керування кузовним обладнанням |
| 14 | IPC – контролер; |
| 15 | ONSTAR – навігаційна система; |
| 16 | ULTRA PARKING ASSIST – паркувальний помічник (парктронік або камера, залежно від комплектації); |
| 17 | Інформаційний центр водія |
| 18 | Аудіо |
| 19 | Причіп |
| 20 | VLBS |
| 21 | CHEVYSTAR – супутникова система "Шевроле-Авео"; |
| 22 | Обігрів, вентиляція, кондиціонер |
| 23 | HDLPALC |
| 24 | Зчеплення |
| 25 | IPC-AOS – контролер; |
| 26 | Подушка безпеки хід/запуск |
| 27 | Ходове реле |
| 28 | Реле задніх дверей |
| 29 | Причіп хід/запуск |
| 30 | Годинна пружина |
| 31 | Обігрів, вентиляція, кондиціонер |
| 32 | Запасний запобіжник |
| 33 | Вентиляційний люк даху |
| 34 | Прикурювач |
| 35 | Запасний запобіжник |
| 36 | Задній електричний склопідйомник |
| 37 | Передній електричний склопідйомник |
| 38 | RAP/ACCY – система опалення та кондиціювання; |
| 39 | DCDC CONV – трансформатор. |
| 40 | Електросклопідйомник дверей водія |
| 41 | РТС 2 |
| 42 | РТС 1 |
| 43 | Роз'єм акумулятора. |
За прикурювач відповідає запобіжник номер 34.
Блок у моторному відсіку

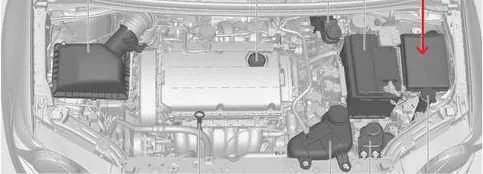

Розташування

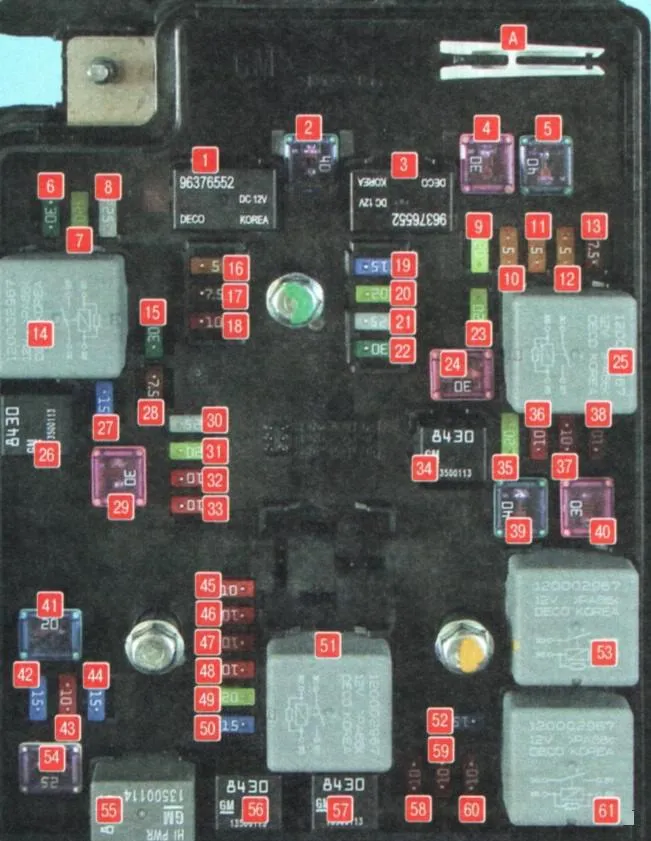

Загальна схема
| Номер | Опис |
|---|---|
| 1 | Реле швидкості переднього склоочисника |
| 2 | Насос ABS |
| 3 | Реле керування переднього склоочисника |
| 4 | Передній склоочисник |
| 5 | Нагнітальний вентилятор |
| 6 | Клапан ABS |
| 7 | Вентиляційний люк даху |
| 8 | - |
| 9 | Очищувач заднього скла |
| 10 | Регулятор напруги генератора |
| 11 | ABS |
| 12 | AOS/ROS |
| 13 | Зовнішнє дзеркало заднього виду |
| 14 | Реле обігрівача заднього скла |
| 15 | Обігрівач заднього скла |
| 16 | Запасний запобіжник |
| 17 | Запасний запобіжник |
| 18 | Запасний запобіжник |
| 19 | Запасний запобіжник |
| 20 | Запасний запобіжник |
| 21 | Запасний запобіжник |
| 22 | Запасний запобіжник |
| 23 | - |
| 24 | Хід/запуск IEC |
| 25 | Реле хід/запуск |
| 26 | - |
| 27 | - |
| 28 | Зовнішнє дзеркало заднього виду з підігрівом |
| 29 | - |
| 30 | Обігрів передніх сидінь |
| 31 | - |
| 32 | Потік палива |
| 33 | Омивач |
| 34 | Реле паливного насосу |
| 35 | Паливний насос |
| 36 | Модуль керування двигуном/трансмісією |
| 37 | - |
| 38 | - |
| 39 | Вентилятор охолодження К5 |
| 40 | Вентилятор охолодження К4 |
| 41 | EVP |
| 42 | ЕСМ |
| 43 | Муфта кондиціонера |
| 44 | TCM |
| 45 | ЕСМ_1 |
| 46 | COIL |
| 47 | ЕСМ_4 |
| 48 | ЕСМ_3 |
| 49 | ЕСМ_2 |
| 50 | Інжектор |
| 51 | Реле Р/Т |
| 52 | Звуковий сигнал |
| 53 | Реле вентилятора охолодження КЗ |
| 54 | Пуск |
| 55 | Реле пуску |
| 56 | Реле муфти кондиціонера |
| 57 | Реле далекого світла |
| 58 | Передні протитуманні фари |
| 59 | Далеке світло ліве |
| 60 | Далеке світло праве |
| 61 | Реле вентилятора охолодження К1 |
Інструкція з експлуатації
Хочете отримати більше інформації, вивчіть посібник з експлуатації: “завантажити”
