Шевроле кобальт першого покоління випускався в 2004, 2005, 2006, 2007, 2008, 2009 і 2010 з кузовами купе і седан. У 2011 році автомобіль надійшов у виробництво на новій платформі та з оновленим дизайном. Проводився так само у 2012, 2013, 2014, 2015 та 2016 роках. Після цього його продаж йде під новим брендом – Ravon 4.
Зміст
Блок із запобіжниками в салоні кобальт

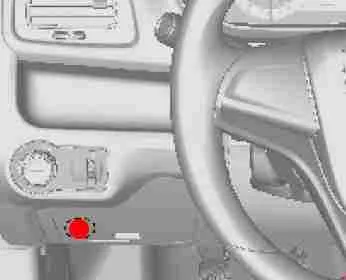

Він знаходиться в лівій частині панелі приладів. Для доступу заберіть відповідну кришку.
Повна фотографія блоку
Загальна схема
Опис
| F1 | Не використовується |
| F2 | Не використовується |
| F3 | Не використовується |
| F4 | Не використовується |
| F5 | 20А Сигналізатори включення: аварійної сигналізації, обігріву заднього скла, кондиціонера; ліхтарі освітлення номерного знака; обмотка реле замку багажника |
| F6 | 20А Сигналізатор протиугінної системи, комутаційний блок |
| F7 | 30А Ліва блок-фара (ближнє світло), правий задній ліхтар (габаритне світло), лівий задній ліхтар (лампи сигналу гальмування та покажчика повороту), лампа покажчика повороту в лівій блок-фарі |
| F8 | 30А Права блок-фара (ближнє світло), лівий задній ліхтар (габаритне світло), правий задній ліхтар (лампи сигналу гальмування та покажчика повороту), лампа покажчика повороту у правій блок-фарі, плафон освітлення багажника |
| F9 | 25А Блок управління опаленням вентиляцією та кондиціюванням |
| F10 | 20А Лампи світла заднього ходу в задніх ліхтарях, підсвічування панелі приладів, підсвічування селектора автоматичної коробки передач |
| F11 | 20А Задні Ліхтарі (протитуманне світло), освітлення при посадці та висадженні |
| F12 | 30А Центральний замок (передні та задні двері) |
| F13 | Не використовується |
| F14 | 10А Центральний замок (кришка багажника) |
| F15 | 10А Блок управління подушками безпеки, система автоматичного відмикання центрального замку |
| F16 | 15А Колодка діагностики |
| F17 | 2А Вимикач запалювання |
| F18 | 10А Блок управління опаленням, вентиляцією та кондиціюванням |
| F19 | Не використовується |
| F20 | Не використовується |
| F21 | Не використовується |
| F22 | 15А Головний пристрій системи звуковідтворення |
| F23 | Не використовується |
| F24 | 10А Датчики парктроніка |
| F25 | Не використовується |
| F26 | 10А Комбінація приладів |
| F27 | 10А Блок управління подушками безпеки, система автоматичного відмикання центрального замку |
| F28 | 10А Сигналізатор несправності системи керування двигуном у комбінації приладів |
| F29 | 7,5А Датчик положення педалі зчеплення |
| F30 | 10А Коректор фар |
| F31 | Не використовується |
| F32 | 10А Блок управління опаленням, вентиляцією та кондиціюванням |
| F33 | Не використовується |
| F34 | Не використовується |
| F35 | 25А Електросклопідйомники передніх дверей |
| F36 | 25А Електросклопідйомники задніх дверей |
| F37 | Не використовується |
| F38 | 20А Електрична розетка — запобіжник прикурювача |
| F39 | 10А Головний пристрій системи звуковідтворення |
| F40 | Не використовується |
| Реле | |
| Ланцюги, що захищаються | |
| R1 | Не використовується |
| R2 | Не використовується |
| R3 | Реле замка кришки багажника Електропривод замку кришки багажника |
| R4 | Не використовується |
| R5 | Реле кондиціонера Муфта компресора кондиціонера |
| R6 | Електро склопідйомники, головне, Реле склопідйомників пристрій системи звуковідтворення, електрична розетка (прикурювач) |
За прикурювач відповідає запобіжник номер 38.
Описане розташування та наявність елементів у блоках із запобіжниками може різнитися з вашим та залежить від комплектації та року випуску.
Блок із запобіжниками моторному відсіку
Блок запобіжників встановлений на лівій передній частині моторного відсіку, біля акумуляторної батареї.

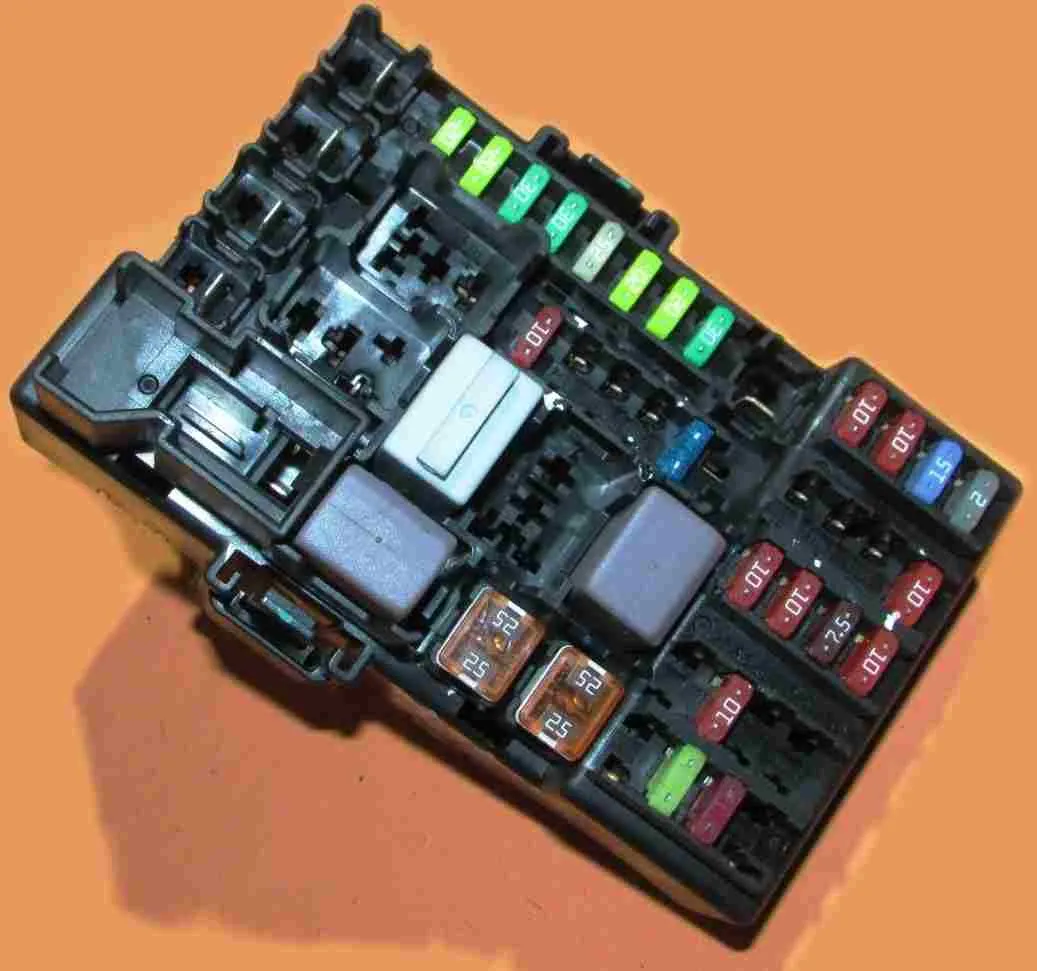

Фото – приклад блоку
Схема
Позначення
| 1 | 25А Не використовується |
| 2 | 7,5А Зовнішнє дзеркало заднього виду |
| 3 | 5А Не використовується |
| 4 | 25А Не використовується |
| 5 | 30А Модуль АБС |
| 6 | 5А Не використовується |
| 7 | 15А Не використовується |
| 8 | 15А Модуль автоматичної КПП |
| 9 | 5А Регулятор керуючої напруги |
| 10 | 10А Регулювання фар, Камера заднього виду |
| 11 | 20А Обігрівач заднього скла |
| 12 | 30А Задній антизапотівник |
| 13 | 10А Не використовується |
| 14 | 7,5А Підігрівач зовнішнього дзеркала заднього виду |
| 15 | 20А Не використовується |
| 16 | 25А Підігрів передніх сидінь |
| 17 | 10А Не використовується |
| 18 | 10А Модуль управління двигуном, Модуль управління АКПП |
| 19 | 20А Паливний насос |
| 20 | 15А Не використовується |
| 21 | 10А Обмотка реле вентилятора радіатора Обмотка реле кондиціонера |
| 22 | 10А Не використовується |
| 23 | 10А Блок керування двигуном |
| 24 | 10А Передній склоомивач |
| 25 | 10А Не використовується |
| 26 | 10А Блок управління двигуном, Датчик масової витрати повітря |
| 27 | 10А Не використовується |
| 28 | 10А Кисневий датчик |
| 29 | 20А Блок керування двигуном |
| 30 | 15А Управління упорскуванням та запалюванням |
| 31 | 10А Ліва фара далекого світла |
| 32 | 10А Права фара далекого світла |
| 33 | 15А Блок керування двигуном |
| 34 | 15А Звуковий сигнал |
| 35 | 10А Компресор кондиціонера |
| 36 | 10А Передній протитуманний ліхтар |
| Jcase | |
| 1 | 40А Модуль АБС |
| 2 | 30А Склоочисник вітрового скла |
| 3 | 40А Реле управління обігрівом, вентиляцією та кондиціонером |
| 4 | 30А Подушка безпеки, Автоматичне відмикання, Панель приладів, Педаль зчеплення, Регулювання фар |
| 5 | 40А Не використовується |
| 6 | 40А Не використовується |
| 7 | 40А Не використовується |
| 8 | 30А Вентилятор радіатора |
| 9 | 40А Вентилятор радіатора |
| 10 | 20А Не використовується |
| 11 | 30А Стартер |
| Реле | |
| R1 | Реле Ход/Пуск |
| R2 | Паливний насос |
| R3 | Не використовується |
| R4 | Не використовується |
| R5 | Реле силового агрегату |
| R6 | Високі обороти вентилятора радіатора |
| R7 | Стартер |
Інструкція з експлуатації
Більш інформації про використання автомобіля можете дізнатися вивчивши інструкцію з експлуатації chevrolet cobalt: “завантажити”
