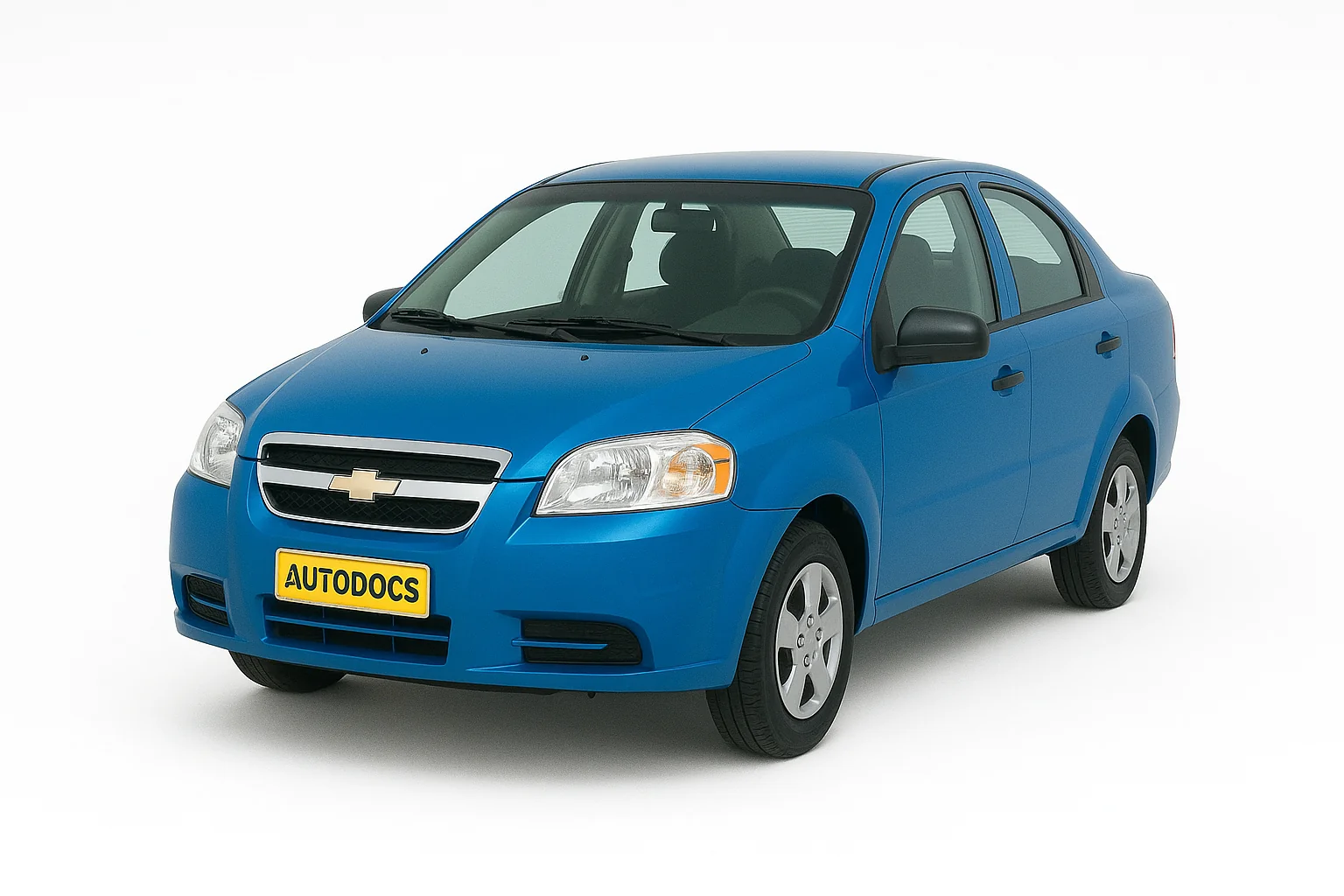

Chevrolet Aveo — автомобиль, выпускаемый компанией General Motors с 2002 года по настоящее время. Первое поколение Aveo, обозначаемое как T200, производилось с 2002 по 2005 год. Второе поколение, известное как T250 и T255, выпускалось с 2006 по 2010 год. Третье поколение T300 сошло с конвейера в период с 2011 по 2015 год. В этой статье мы подробно разберем расположение и назначение блоков предохранителей и реле для всех поколений Chevrolet Aveo, уделив особое внимание предохранителю прикуривателя, его замене и особенностям эксплуатации. Актуальная информация поможет автовладельцам быстро найти нужный элемент и решить проблемы с электрооборудованием.
В данной модели, не зависимо от года выпуска, располагаются 2 блока с предохранителями. Один находится в салоне в торце приборной панели с левой стороны. Второй под капотом в моторной отсеке, около аккумулятора и закрыт защитной крышкой, которая крепится фиксаторами.
Содержание
Блоки с предохранителями и реле chevrolet aveo t200
Блок в салоне авео
| № | A | Защищаемая цепь |
|---|---|---|
| Предохранители | ||
| F1 | 15 | Дополнительная розетка 12 В для внешних потребителей, прикуриватель |
| F2 | 15 | Предохранитель прикуривателя Chevrolet Aveo |
| F3 | 10 | Аудиосистема, часы |
| F4 | 15 | Лампа освещения в светлое время суток, часы, комбинация приборов, звуковая сигнализация (зуммер), иммобилизатар |
| F5 | 10 | Панель приборов |
| F6 | 10 | Выключатель света заднего хора, переключатель парковка/нейтраль |
| F7 | 10 | Блок управления двигателем, блок управления АКП |
| F8 | 15 | Система питания |
| F9 | 10 | Подушка безопасности (SRS) |
| F10 | 10 | Модуль сигнальной лампы ABS |
| F11 | Резерв | |
| F12 | 10 | Звуковой сигнал, обогрев заднего стекла |
| F13 | 15 | Выключатель стоп-сигнала |
| F14 | 15 | Комбинация приборов, выключатель аварийной сигнализации |
| F15 | 15 | Блок управления противоугонной сигнализацией |
| F16 | 10 | Блок управления двигателем, блок управления АКП |
| F17 | 20 | Стеклоочиститель и стеклоомыватель стекла |
| F18 | 10 | Система зажигания |
| F19 | 20 | Выключатель вентилятора, выключатель кондиционера |
| F20 | Резерв | |
| F21 | Резерв | |
| F22 | Резерв | |
| F23 | 10 | Часы, аудиосистема |
| Реле | ||
| R1 | Блок управления реле-прерывателем | |
| R2 | Реле задних противотуманных фонарей | |
| R3 | Реле омывателя. | |
| R4 | Реле-прерыватель | |
| R5 | Репе вентилятора кондиционера | |
| R6 | Реле стеклоочистителя | |
За прикуриватель отвечают предохранители F1 или F2.
В зависимости от комплектации и года выпуска возможны изменения в данном описании. Актуальная информация указана на обратной стороне защитной крышки. При не совпадении общей схемы, сверьте её с описанием из другого поколения.
Блок в моторном отсеке
| № | A | Защищаемая цепь |
|---|---|---|
| Предохранители | ||
| 11 | Запасные предохранители | |
| 12 | 10 | Правая фара дальнего света |
| 13 | 10 | Левая фара дальнего света |
| 14 | 20 | Люк крыши |
| 15 | 10 | Звуковой сигнал |
| 16 | 15 | Топливный насос |
| 17 | 15 | Противотуманные фары |
| 18 | 10 | Правая фара (дальний свет) |
| 19 | 10 | Левая фара (дальний свет) |
| 20 | 10 | Правая фара (ближний свет) |
| 21 | 10 | Левая фара (ближний свет) |
| 22 | 10 | Плафон салона |
| 23 | 30 | Обогреватель стекла |
| 24 | 20 | Фара |
| 25 | 25 | То же |
| 26 | 10 | Муфта привода компрессора кондиционера |
| 27 | 60 | Антиблокировочная система (АВС) |
| 28 | 30 | Вентилятор радиатора системы охлаждения двигателя |
| 29 | 20 | Главное реле |
| 30 | 30 | Стеклоподъемники |
| 31 | 30 | Вентилятор |
| 32 | 30 | Внутренний блок предохранителей |
| 33 | 30 | Система зажигания |
| 34 | 30 | То же |
| Реле | ||
| R1 | Реле вентилятора системы охлаждения двигателя – низкая скорость | |
| R2 | Реле ближнего свела фар | |
| R3 | Реле противотуманных фар | |
| R4 | Реле топливного насоса | |
| R5 | Реле компрессора кондиционера | |
| R6 | Реле освещения | |
| R7 | Реле дальнего свела фар | |
| R8 | Реле стеклоподъемников | |
| R9 | Реле вентилятора/главное реле | |
| R10 | Реле вентилятора системы охлаждения двигателя – высокая скорость | |
Предохранители шевроле авео т250 т255
Блок в салоне
| № | Обозначение |
|---|---|
| F1 | SDM |
| F2 | EMS1 |
| F3 | OBD |
| F4 | люк |
| F5 | звуковой сигнал |
| F6 | стеклоочиститель |
| F7 | стоп-сигнал |
| F8 | задние противотуманные фонари |
| F9 | электрическое зеркало |
| F10 | комбинация приборов |
| F11 | аудиосистема/RKE |
| F12 | сигнал поворота |
| F13 | прикуриватель |
| F14 | освещение салона |
| F15 | дверной светильник |
| F16 | EMS2 |
| F17 | аудиосистема/часы |
| F18 | обогреватель |
| F19 | фонарь заднего хода |
| F20 | подогрев зеркал |
За прикуриватель отвечает предохранитель номер 13. Расположение смотрите на схеме.
Блок под капотом aveo
Место расположение блока с предохранителями и реле
| № | Описание |
|---|---|
| F1 | АКБ |
| F2 | левый стояночный фонарь |
| F3 | правый стояночный фонарь |
| F4 | стартер/ зажигание 1 |
| F5 | компьютерная система кондиционирования/ зажигание 1 |
| F6 | световая аварийная сигнализация |
| F7 | правая фара ближнего света |
| F8 | левая фара ближнего света |
| F9 | передние противотуманные фары |
| F10 | фары дальнего света |
| F11 | высокая скорость вентилятора охлаждения |
| F12 | низкая скорость вентилятора охлаждения |
| F13 | компьютерная система кондиционирования |
| F14 | электрический стеклоподъемник 2 |
| F15 | электрический стеклоподъемник 1 |
| F16 | топливный насос |
| F17 | блок управления двигателем |
| F18 | EMS1 |
| F19 | EMS2 |
| F20 | резерв |
| F21 | резерв |
| F22 | резерв |
| F23 | АБС |
| R1 | реле топливного насоса |
| R2 | реле электрического стеклоподъемника |
| R3 | реле стояночного фонаря |
| R4 | реле передних противотуманных фар |
| R5 | реле фар дальнего света |
| R6 | реле фар ближнего света |
| R7 | реле дальнего вентилятора |
| R8 | реле ближнего вентилятора |
| R9 | реле системы кондиционирования воздуха |
| R10 | главное реле |
| FP | пинцет для замены предохранителей |
Предохранители и реле шевроле авео T300
Блок в салоне шевроле авео т300
В отличие от модели Т250 он расположен не в торцевой части панели, а в передней, под приборной панелью.
| № | Назначение |
|---|---|
| 1 | DLIS |
| 2 | DLC |
| 3 | Подушка безопасности |
| 4 | Задняя дверь |
| 5 | Запасной предохранитель |
| 6 | Блок управления кузовным оборудованием |
| 7 | Блок управления кузовным оборудованием |
| 8 | Блок управления кузовным оборудованием |
| 9 | Блок управления кузовным оборудованием |
| 10 | Блок управления кузовным оборудованием |
| 11 | Блок управления кузовным оборудованием |
| 12 | Блок управления кузовным оборудованием |
| 13 | Блок управления кузовным оборудованием |
| 14 | IPC |
| 15 | ONSTAR |
| 16 | ULTRA PARKING ASSIST |
| 17 | Информационный центр водителя |
| 18 | Аудио |
| 19 | Прицеп |
| 20 | VLBS |
| 21 | CHEVYSTAR |
| 22 | Обогрев, вентиляция, кондиционер |
| 23 | HDLPALC |
| 24 | Сцепление |
| 25 | IPC-AOS |
| 26 | Подушка безопасности ход/ запуск |
| 27 | Ходовое реле |
| 28 | Реле задней двери |
| 29 | Прицеп ход/запуск |
| 30 | Часовая пружина |
| 31 | Обогрев, вентиляция, кондиционер |
| 32 | Запасной предохранитель |
| 33 | Вентиляционный люк крыши |
| 34 | Прикуриватель |
| 35 | Запасной предохранитель |
| 36 | Задний электрический стеклоподъемник |
| 37 | Передний электрический стеклоподъемник |
| 38 | RAP/ACCY |
| 39 | DCDC CONV |
| 40 | Электростеклоподъемник двери водителя |
| 41 | РТС 2 |
| 42 | РТС 1 |
| 43 | Разъем аккумулятора |
За прикуриватель отвечает предохранитель номер 34.
- DLC – диагностический разъем;
- IPC и IPC-AOS – контроллеры;
- ONSTAR – навигационная система;
- ULTRA PARKING ASSIST – парковочный ассистент (парктроник или камера, в зависимости от комплектации);
- CHEVYSTAR – спутниковая система «Шевроле-Авео»;
- RAP/ACCY – система отопления и кондиционирования;
- DCDC CONV – трансформатор.
Блок в моторном отсеке
| № | Описание |
|---|---|
| 1 | Реле скорости переднего стеклоочистителя |
| 2 | Насос ABS |
| 3 | Реле управления переднего стеклоочистителя |
| 4 | Передний стеклоочиститель |
| 5 | Нагнетательный вентилятор |
| 6 | Клапан ABS |
| 7 | Вентиляционный люк крыши |
| 8 | – |
| 9 | Очиститель заднего стекла |
| 10 | Регулятор напряжения генератора |
| 11 | ABS |
| 12 | AOS/ROS |
| 13 | Наружное зеркало заднего вида |
| 14 | Реле обогревателя заднего стекла |
| 15 | Обогреватель заднего стекла |
| 16 | Запасной предохранитель |
| 17 | Запасной предохранитель |
| 18 | Запасной предохранитель |
| 19 | Запасной предохранитель |
| 20 | Запасной предохранитель |
| 21 | Запасной предохранитель |
| 22 | Запасной предохранитель |
| 23 | – |
| 24 | Ход/запуск IEC |
| 25 | Реле ход/запуск |
| 26 | – |
| 27 | – |
| 28 | Наружное зеркало заднего вида с подогревом |
| 29 | – |
| 30 | Обогрев передних сидений |
| 31 | – |
| 32 | Поток топлива |
| 33 | Омыватель |
| 34 | Реле топливного насоса |
| 35 | Топливный насос |
| 36 | Модуль управления двигателем/ трансмиссией |
| 37 | – |
| 38 | – |
| 39 | Вентилятор охлаждения К5 |
| 40 | Вентилятор охлаждения К4 |
| 41 | EVP |
| 42 | ЕСМ |
| 43 | Муфта кондиционера |
| 44 | тем |
| 45 | ЕСМ_1 |
| 46 | COIL |
| 47 | ЕСМ_4 |
| 48 | ЕСМ 3 |
| 49 | ЕСМ2 |
| 50 | Инжектор |
| 51 | Реле Р/Т |
| 52 | Звуковой сигнал |
| 53 | Реле вентилятора охлаждения КЗ |
| 54 | Пуск |
| 55 | Реле пуска |
| 56 | Реле муфты кондиционера |
| 57 | Реле дальнего света |
| 58 | Передние противотуманные фары |
| 59 | Дальний свет левый |
| 60 | Дальний свет правый |
| 61 | Реле вентилятора охлаждения К1 |
Инструкция по эксплуатации
Хотите получить больше информации, изучите руководство по эксплуатации: “скачать”
