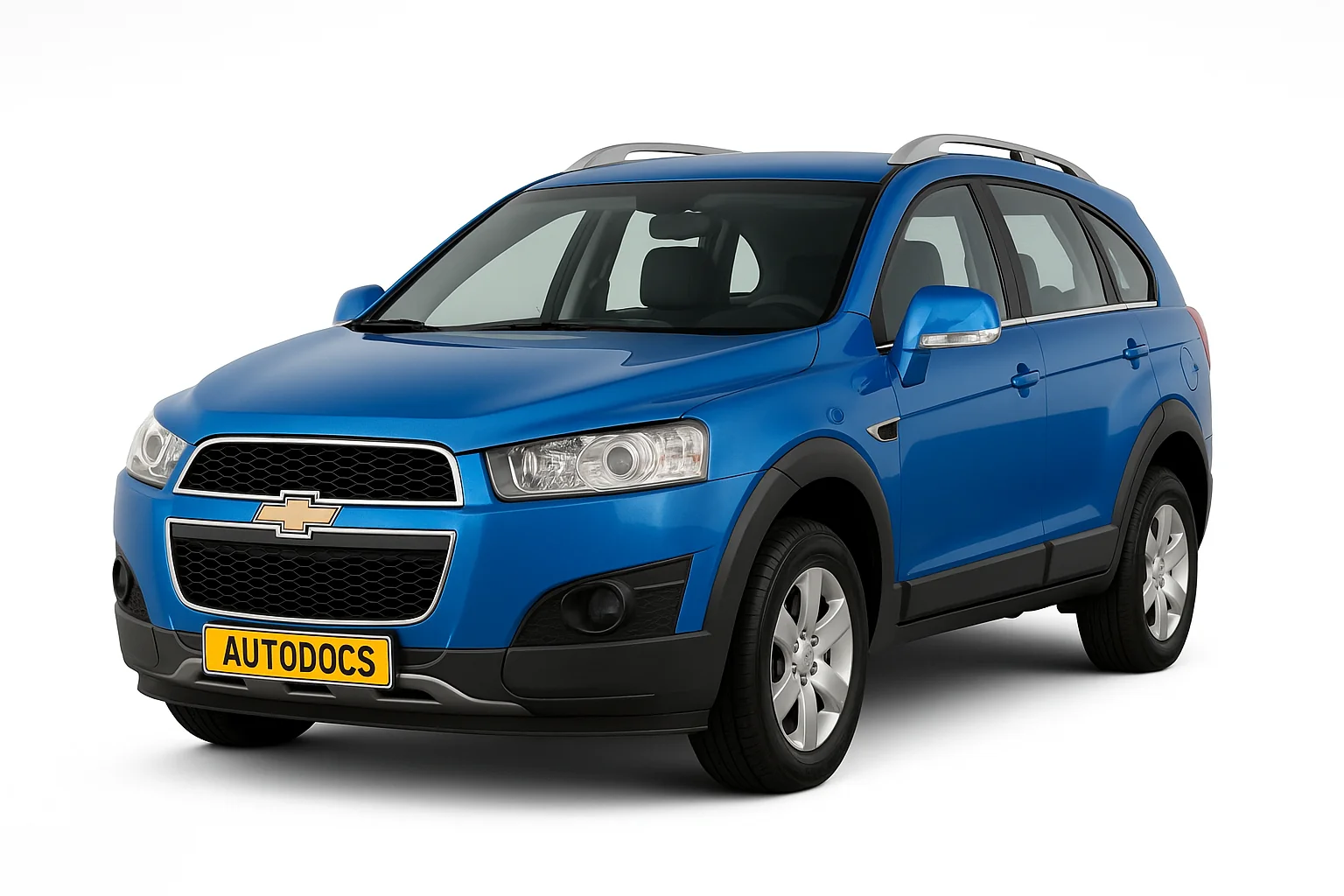

Шевроле каптива надійшла на ринок у 2006 році під позначенням С100 та випускалася у 2007, 2008, 2009, 2010 році. Після відбувся рестайлінг як у дизайні, так і в цілій платформі, а маркування кузова змінилося на – С140. Оновлений Chevrolet сaptiva випускався у 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках. Ми пропонуємо ознайомитися з інформацією про запобіжники та блоки реле шевроле каптива з описом схем українською мовою.
Актуальну схему блоків ви зможете знайти на зворотному боці захисної кришки. Порівнюйте опис.
Зміст
Блок з запобіжниками та реле у моторному відсіку
Розташований поряд із бачком омивальної рідини та закритий пластиковою кришкою.
С100
| № | Опис |
|---|---|
| F1 | Управління двигуном |
| F2 | Управління двигуном |
| F3 | Електронний блок управління |
| F4 | Основний вентилятор |
| F5 | Паливо |
| F6 | Повний привід* |
| F7 | Додаткове реле |
| F8 | Стоп |
| F9 | Кондиціонер повітря /Запалювання 1 |
| F10 | Люк* |
| F11 | Протиугонна система |
| F12 | Система очищення запотілих вікон |
| F13 | Ліва фара ближнього світла |
| F14 | Права фара ближнього світла |
| F15 | Двигун 3 |
| F16 | Лівосторонні стояночні вогні |
| F17 | Омивач фар |
| F18 | TCM |
| F19 | Правосторонні стояночні вогні |
| F20 | Резервний |
| F21 | Резервний |
| F22 | Резервний |
| F23 | Резервний |
| F24 | Компонент кондиціонера повітря |
| F25 | Звуковий сигнал |
| F26 | Передні протитуманні фари |
| F27 | Основний |
| F28 | Стартер |
| F29 | ABS |
| F30 | ABS |
| F31 | Склоочисник |
| F32 | Запуск |
| F33 | Сидіння з електроприводом |
| F34 | Акумуляторна батарея |
| F35 | Фари дальнього світла |
| F36 | Задній очисник |
| Реле | |
| R1 | Додаткове реле вентилятора |
| R2 | Реле паливної системи |
| R3 | Реле частоти обертання склоочисників |
| R4 | Реле системи очищення запотілих вікон |
| R5 | Верхнє/ нижнє реле |
| R6 | Реле омивача фар |
| R7 | Основне реле |
| R8 | Основне реле вентилятора |
| R9 | Керуюче реле вентилятора |
| R10 | Реле вентилятора |
| R11 | Реле стояночних вогнів |
| R12 | Реле стартера |
| R13 | Реле кондиціонера повітря |
| R14 | Реле звукового сигналу |
| R15 | Реле склоочисників |
| R16 | Реле протитуманних фар |
| R17 | Реле фар дальнього світла |
С140
| № | Опис |
|---|---|
| ABS | Антиблокувальна гальмівна система |
| A/C | Система кліматконтролю, кондиціонер |
| BATT1 | Коробка запобіжників панелі приладів |
| BATT2 | Коробка запобіжників панелі приладів |
| BATT3 | Коробка запобіжників панелі приладів |
| BCM | Блок управління електронними системами кузова |
| ECM | Контролер ЕСУД |
| ECM PWR TRN | Контролер ЕСУД, двигун і трансмісія |
| ENG SNSR | Датчики системи управління двигуном |
| EPB | Електричний стояночний гальмо |
| FAN1 | Охолоджуючий обдув |
| FAN3 | Охолоджуючий обдув |
| FRT FOG | Передні протитуманні фари |
| FRT WPR | Передній склоочисник |
| FUEL/VAC | Паливний насос, вакуумний насос |
| HDLP WASHER | Омивач фар |
| HI BEAM LH | Дальнє світло (ліва блокфара) |
| HI BEAM RH | Дальнє світло (права блокфара) |
| HORN | Звуковий сигнал |
| HTD WASH/ MIR | Підігрів рідини омивача, обігрів зовнішніх дзеркал |
| IGN COIL A | Котушка запалювання |
| IGN COIL B | Котушка запалювання |
| LO BEAM LH | Ближнє світло (ліва блокфара) |
| LO BEAM RH | Ближнє світло (права блокфара) |
| PRK LP LH | Стояночне світло (ліва блокфара) |
| PRK LP RH | Стояночне світло (права блокфара) |
| PWM FAN | ШІМ-сигнал управління вентилятором |
| REAR DEFOG | Обігрів заднього скла |
| REAR WPR | Задній склоочисник |
| SPARE | – |
| STOP LAMP | Стоп-сигнали |
| STRTR | Стартер |
| TCM | Блок управління трансмісією |
| TRLR PRL LP | Стояночні вогні причепа |
Додатковий блок запобіжників у моторному відсіку лише для дизельних моделей. Він знаходиться в центрі панелі.
| № | A | Призначення |
|---|---|---|
| AF1 | 60 | Контролер свічок передпускового підігріву |
| AF2 | 30 | Реле нагрівача паливного фільтра |
| AF3 | 40 | Реле PTC-1 |
| AF4 | 40 | Реле PTC-2 |
| AF5 | 40 | Реле PTC-3 |
Блок у салоні шевроле каптива
У салоні автомобіля він розташований з лівого боку біля ніг пасажира, закритий захисною кришкою.
С100
| № | Опис |
|---|---|
| F1 | AP01 / Додаткова розетка |
| F2 | Підігрів передніх сидінь |
| F3 | Аудіосистема |
| F4 | Кондиціонер повітря |
| F5 | Блок управління електронними компонентами кузова |
| F6 | Дверний замок |
| F7 | Покажчик повороту права сторона |
| F8 | Покажчик повороту ліва сторона |
| F9 | Стоп |
| F10 | Омивачі Фар |
| F11 | Кондиціонер |
| F12 | Блок управління електронними компонентами кузова |
| F13 | Блок управління електронними компонентами кузова |
| F14 | Запалювання: S/W |
| F15 | Задній протитуманний ліхтар |
| F16 | Подушка безпеки (AIR BAG) |
| F17 | Передній омивач |
| F18 | Замок передніх дверей |
| F19 | Додаткова розетка |
| F20 | Блок управління трансмісією |
| F21 | Двигун |
| F22 | Ближнє світло |
| F23 | Склопідйомник |
| F24 | Нагрівач зовнішніх дзеркал |
| F25 | Панель приладів |
| F26 | Запалювання 1 |
| F27 | ПОДУШКА БЕЗПЕКИ (AIR BAG) |
| F28 | Складне дзеркало* |
| F29 | Запобіжник прикурювача chevrolet captiva |
| F30 | Електричний склопідйомник з боку пасажира |
| F31 | Електричний склопідйомник з боку водія |
| F32 | Годинник |
| R1 | Компонент реле кондиціонера повітря/ Незнімна додаткова електрична розетка |
| R2 | Запалювання: ON/START |
За прикурювач відповідає запобіжник номер 29.
С140
Додаткова інформація
У даному відео наочно показано рішення проблеми з несправним світлом фари шляхом заміни реле на автомобілі chevrolet сaptiva.
