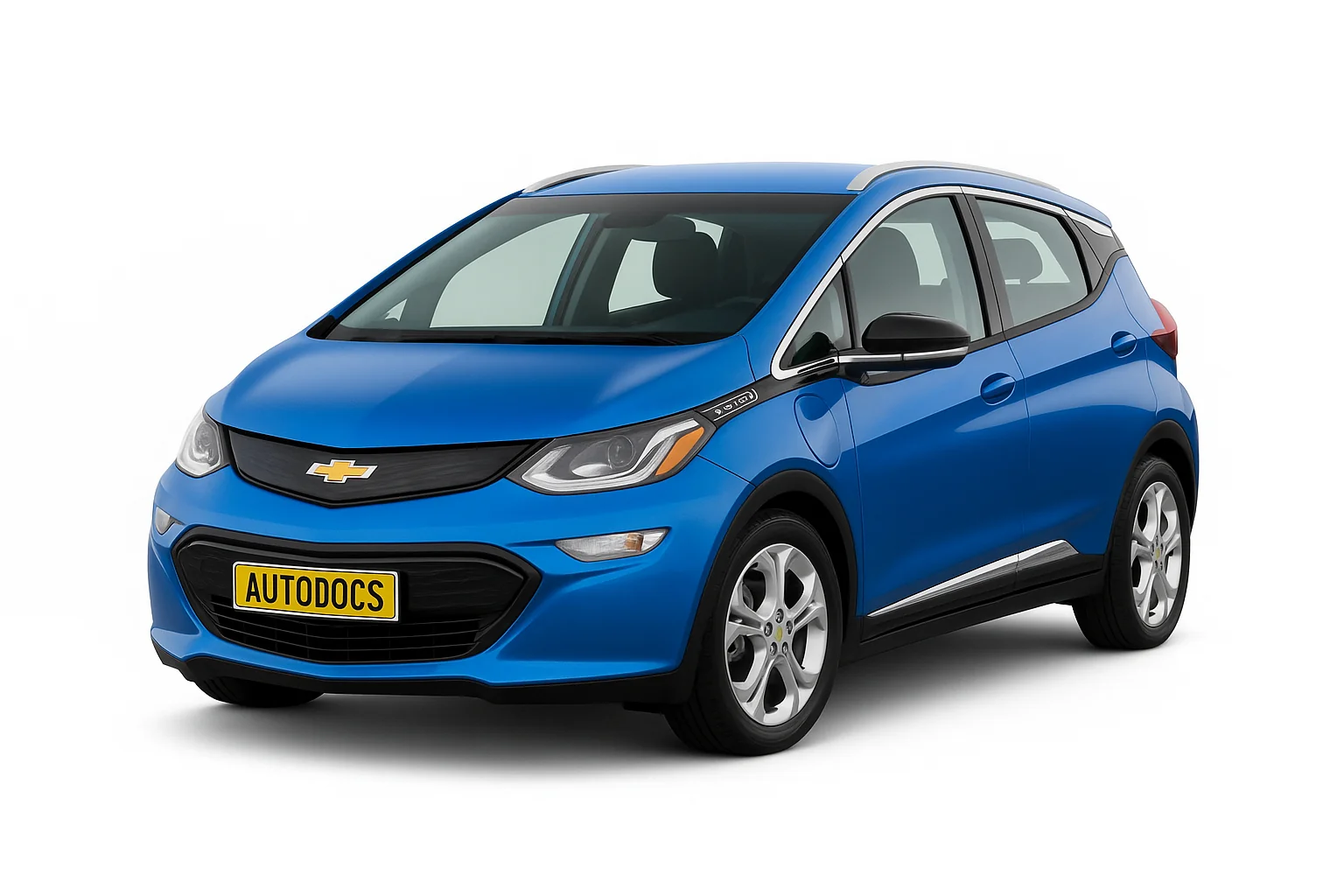

Chevrolet Bolt EV з початку 2016 року і донині доступний електричний субкомпактний хетчбек Chevrolet Bolt. У цьому матеріалі ви знайдете схеми блоків запобіжників для Chevrolet Bolt EV на роки 2017-2022. Ви дізнаєтеся про розташування панелей запобіжників усередині автомобіля та отримаєте інформацію про призначення кожного запобіжника та реле.
Призначення запобіжників і реле може відрізнятися від представленого і залежить від року випуску, рівня оснащення та регіону постачання вашого автомобіля.
Блок під капотом
Під капотом основний блок із запобіжниками та реле розташований з лівого боку, поряд з акумулятором.
| № | Позначення |
|---|---|
| 1 | — |
| 2 | Задній склопідйомник |
| 3 | 2022: Вантажний ліхтар |
| 4 | Акумуляторна система накопичення енергії 1 |
| 5 | 2022: сидіння водія з електроприводом |
| 7 | 2017-2021: Ліва фара дальнього світла |
| 8 | 2017-2021: Права фара дальнього світла |
| 9 | 2017-2021: Ліва фара ближнього світла |
| 10 | 2017-2021: Права фара ближнього світла |
| 11 | Сигнал |
| 12 | — |
| 13 | Драйвер мотора переднього склоочисника |
| 15 | Другий водій мотора переднього склоочисника |
| 16 | Електронний блок живлення блоку управління гальмами |
| 17 | Задній склоочисник |
| 18 | Задні двері |
| 19 | Передній модуль сидіння |
| 20 | Омивач |
| 22 | Лінійний силовий модуль |
| 23 | Електродвигун живлення модуля управління гальмами |
| 24 | Задній модуль сидіння |
| 26 | Модуль управління діапазоном трансмісії |
| 27 | Аерозатвор |
| 28 | Допоміжний масляний насос |
| 29 | Джерело підсилювача електричного гальма |
| 30 | Передні електричні склопідйомники |
| 31 | Внутрішньощитовий шинний електричний центр |
| 32 | Обігрів заднього скла |
| 33 | Зовнішнє дзеркало заднього виду з обігрівом |
| 34 | Функція оповіщення пішоходів |
| 35 | — |
| 36 | — |
| 37 | Датчик струму |
| 38 | 2017-2021: Датчик дощу |
| 2022: Датчик вологості | |
| 39 | — |
| 40 | Електричний підсилювач гальм (ECU) |
| 41 | Модуль зв'язку по лінії електропередачі |
| 42 | Автоматичне (дитяче) виявлення присутності |
| 43 | Перемикач вікна |
| 44 | Акумуляторна система накопичення енергії |
| 45 | Модуль управління інтеграцією автомобіля |
| 46 | 2017-2021: Вбудований модуль управління шасі |
| 2022: Інтерфейсна плата перемикача передач | |
| 47 | 2017-2020: Коригування фар |
| 2022: Датчик вологості | |
| 48 | 2017-2021: Вбудований модуль управління шасі |
| 2022: Інтерфейсна плата перемикача передач | |
| 49 | Внутрішнє дзеркало заднього виду |
| 50 | — |
| 51 | Електричний гальмівний підсилювач |
| 52 | 2017-2020: Задня камера |
| 54 | Модуль управління кондиціонером |
| 55 | Насос охолоджуючої рідини перезаряджуваної системи накопичення енергії |
| 56 | — |
| 57 | Насос охолоджуючої рідини силової електроніки |
| 58 | Модуль управління двигуном |
| 59 | 2017-2020: Електроблокування рульової колонки |
| 60 | Електричний обігрівач ОВКВ |
| 61 | Вбудований зарядний модуль |
| 62 | Модуль управління діапазоном передач 1 |
| 63 | Електричний вентилятор охолодження |
| 64 | Модуль управління двигуном |
| 65 | Насос додаткового обігрівача |
| 66 | Силовий агрегат |
| 67 | Контролер приводу |
| 70 | Модуль управління кондиціонером |
| 71 | — |
| 72 | Модуль управління діапазоном трансмісії |
| 73 | Одиночний силовий інверторний модуль |
| 74 | — |
| Реле | |
| 6 | 2017-2019: Не використовується |
| 2020-2022: функція оповіщення пішоходів | |
| 14 | Задні двері |
| 21 | 2017-2021: газорозрядна лампа |
| 25 | Силовий агрегат |
| 53 | Запустити/завести |
| 68 | Обігрів заднього скла |
| 69 | Другий запуск |
Блок у салоні
У салоні блок запобіжників і реле знаходиться в нижній частині панелі приладів, з боку водія і закритий захисною кришкою.
| № | Опис |
|---|---|
| F01 | Модуль обробки відео |
| F02 | Світловий індикатор сонячного датчика |
| F03 | Оповіщення про бічну сліпу зону |
| F04 | Пасивний вхід, пасивний старт |
| F05 | CGM (модуль центрального шлюзу) |
| F06 | Блок управління кузовом 4 |
| F07 | Модуль управління кузовом 3 |
| F08 | Блок управління кузовом 2 |
| F09 | Модуль управління кузовом 1 |
| F10 | 2017-2021: Інтерфейсний модуль причепа 1 |
| 2022: Поліція ССВ | |
| F11 | Підсилювач |
| F12 | Блок управління кузовом 8 |
| F13 | Роз'єм каналу передачі даних 1 |
| F14 | Автоматична допомога при паркуванні |
| F15 | 2017: Роз'єм каналу передачі даних 2 |
| 2018-2021: Не використовується | |
| 2022: Ліва фара | |
| F16 | Модуль одиночного інвертора потужності 1 |
| F17 | Блок управління кузовом 6 |
| F18 | Модуль управління кузовом 5 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | USB |
| F24 | Модуль бездротової зарядки |
| F25 | Відбитий світлодіодний дисплей оповіщення |
| F26 | Кермо з підігрівом |
| F27 | 2017-2018: Не використовується |
| 2019-2022: CGM 2 (модуль центрального шлюзу) | |
| F28 | Комбінація приладів 2 |
| F29 | 2017-2021: Інтерфейсний модуль причепа 2 |
| F30 | 2017-2020: Регулятор фар |
| F31 | 2017-2021: OnStar |
| 2022: Платформа управління телеметрією (OnStar) | |
| F32 | 2017-2018: Не використовується |
| 2019-2021: Віртуальний датчик доступу | |
| F33 | Модуль опалення, вентиляції та кондиціювання |
| F34 | 2017-2018: Не використовується |
| 2019-2021: Модуль віртуального доступу | |
| 2022: Дисплей систем опалення, вентиляції та кондиціювання повітря/ інтегрована центральна консоль | |
| F35 | Комбінація приладів 1 |
| F36 | 2017-2021: Радіо |
| 2022: Модуль центрального стека | |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Модуль управління кузовом 7 |
| F44 | Сенсорно – діагностичний модуль |
| F45 | Модуль фронтальної камери |
| F46 | Модуль управління інтеграцією автомобіля |
| F47 | Один модуль силового інвертора 2 |
| F48 | 2017-2020: Електро блокування рульової колонки |
| 2022: Права фара | |
| F49 | Додатковий домкрат |
| F50 | Управління на кермі |
| F51 | 2017-2021: Підсвітка кнопок на кермі |
| F52 | 2017-2020: модуль дистанційного управління смартфоном |
| F53 | Допоміжна розетка |
| F54 | — |
| F55 | Логістика |
| F56 | 2022: Поліція ССВ |
| Реле | |
| F57 | 2022: Поліція ССВ |
| F58 | Реле логістики |
| F59 | — |
| F60 | Додаткове/ збережене допоміжне силове реле |
