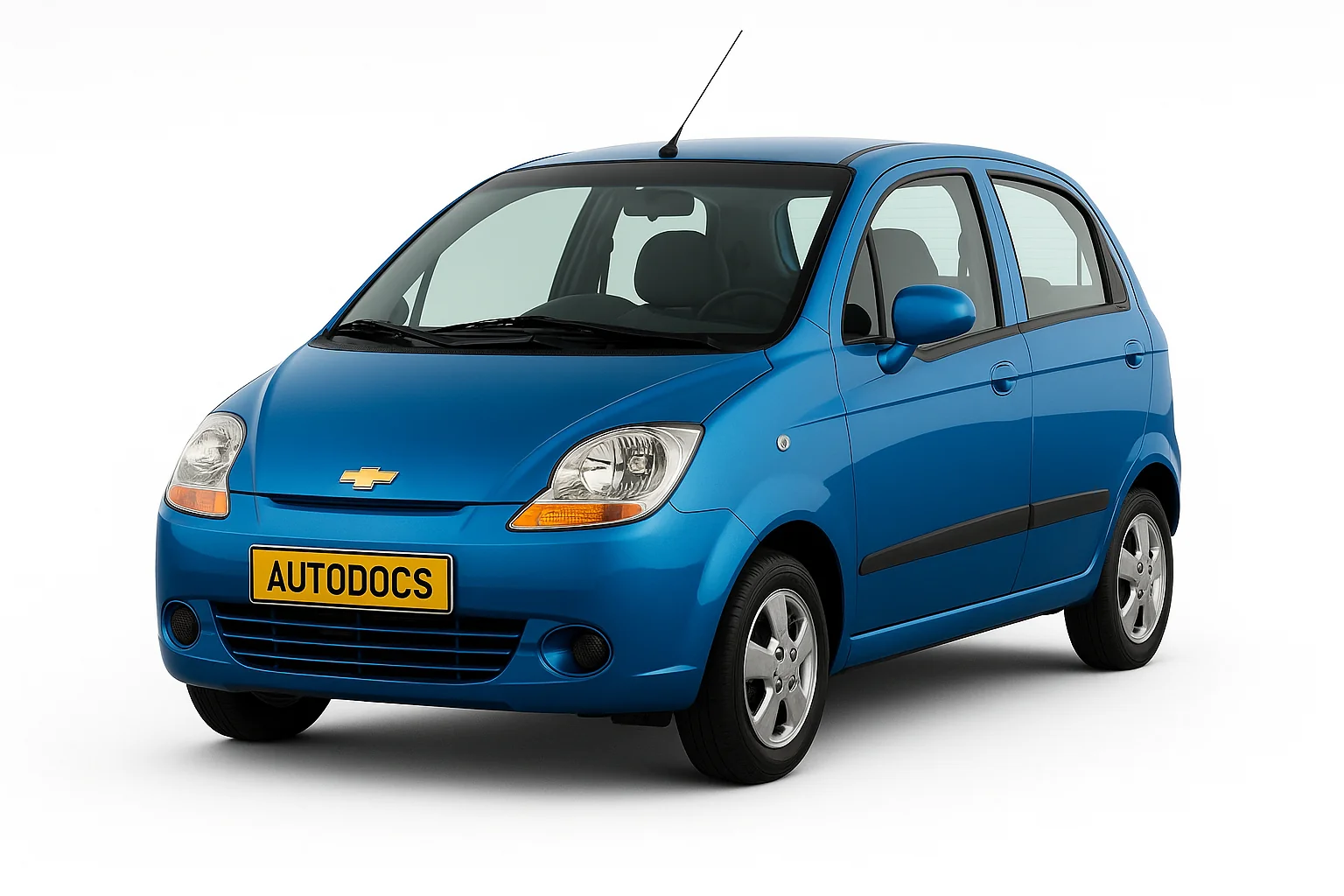

Chevrolet Spark — малолітражний автомобіль, компанією део випускався в кількох поколіннях. Перше відомо як Daewoo Matiz. Друге покоління випускалося у 2005, 2006, 2007, 2008, 2009 роках. Третє у 2010, 2011, 2012, 2013, 2014 та 2015. А з 2016 проводиться під маркою Ravon Matiz. У даному матеріалі ми розглянемо блоки запобіжників шевроле спарк другого та третього покоління з докладним описом усіх схем.
Зміст
Блок із запобіжниками та реле під капотом
У всіх автомобілях цієї серії він знаходиться з лівого боку під захисною пластиковою кришкою.
Для автомобілів, випущених до 2010 року.
Схема
Опис
Запобіжники
| 1 | - | Резерв |
| 2 | 10 | Електронний блок керування автоматичною коробкою передач, електронний блок системи керування двигуном. |
| 3 | 15 | Система керування двигуном, форсунки, датчик нерівної дороги, клапан рециркуляції газів, датчик концентрації кисню, датчик положення розподільного валу, клапан продувки адсорбера |
| 4 | - | Резерв |
| 5 | 15 | Реле увімкнення далекого світла фар |
| 6 | 10 | Близьке світло фар |
| 7 | - | Резерв |
| 8 | - | - |
| 9 | - | - |
| 10 | - | - |
| 11 | 30 | Ланцюг замку запалювання |
| 12 | 15 | Паливний насос |
| 13 | 15 | Ланцюг вимикача аварійної сигналізації |
| 14 | 20 | Ланцюг реле обігрівача скла двері задка |
| 15 | 30 | Ланцюг блоку запобіжників розташованого під панеллю приладів |
| 16 | 30 | Ланцюг замку запалювання |
| 17 | 10 | Ближнє світло фар, ланцюг реле задньої протитуманної фари, ланцюг перемикача світла фар |
| 18 | 50 | Гідроелектронний модуль ABS |
| 19 | 10 | Ланцюг передніх протитуманних фар |
| 20 | 10 | Ланцюг звукового сигналу |
| 21 | 10 | Магнітола, аварійна сигналізація, ланцюг кондиціонера, підсвічування важеля перемикання діапазонів автоматичної коробки передач, комбінація приладів |
| 22 | 10 | Габаритні вогні, електрокоректор світла фар |
| 23 | 10 | Ланцюг реле компресора кондиціонера |
| 24 | 20 | Ланцюг реле низької швидкості обертання електродвигуна вентилятора системи охолодження двигуна |
| 25 | 30 | Ланцюг реле високої швидкості обертання електродвигуна вентилятора системи охолодження двигуна |
Реле
| К1 | Реле паливного насосу |
| К2 | Реле далекого світла фар |
| КЗ | Реле ближнього світла фар |
| К4 | Реле звукового сигналу |
| К5 | Реле протитуманних фар |
| К6 | Головне реле |
| К7 | Реле низької швидкості обертання електродвигуна вентилятора системи охолодження двигуна |
| К8 | Реле високої швидкості обертання електродвигуна вентилятора системи охолодження двигуна |
| К9 | Реле габаритних вогнів |
| К10 | Реле компресора кондиціонер |
Для автомобілів, випущених з 2010 року.
Загальна схема
Розшифровка
| 1 | 50 | Реле підігрівача заднього скла, Блок запобіжників – панель приладів |
| 2 | 15 | Вимикач аварійної світлової сигналізації |
| 3 | 30 | Замок запалювання |
| 4 | 15 | Модуль керування двигуном, Котушка запалювання 1, Котушка запалення 2, Котушка запалення 3, Котушка запалювання 4, Модуль котушок запалювання, Модуль управління системою живлення скрапленим нафтовим газом |
| 5 | 40 | Замок запалювання |
| 6 | 15 | Підігрівається датчик кисню, Клапан рециркуляції вихлопних газів, Електромагнітний клапан продувки адсорбера (EVAP), Датчик кисню, що підігрівається 1, Датчик положення розподільного валу, Підігрівається датчик кисню 2 |
| 7 | 50 | Електронний блок управління гальмівної системи (ЕВСМ) |
| 8 | 10 | Модуль керування двигуном, Модуль керування коробкою передач (MFL) |
| 9 | 20 | Реле підігріву сидіння |
| 10 | 10 | Запасний запобіжник |
| 11 | 30 | Реле вентилятора охолодження KR620D, висока швидкість |
| 11 | 15 | Модуль керування двигуном, Котушка запалювання 1, Котушка запалення 2, Котушка запалення 3, Котушка запалювання 4, Модуль котушок запалювання, Модуль управління системою живлення скрапленим нафтовим газом |
| 12 | 40 | Електронний блок управління гальмівної системи (ЕВСМ) |
| 13 | 10 | Муфта компресора кондиціонера |
| 14 | 15 | Запасний запобіжник |
| 15 | 20 | Низька швидкість вентилятора охолодження |
| 16 | 30 | Реле стартера |
| 17 | 15 | Реле паливного насосу |
| 18 | 10 | Плафон підсвічування номерного знака, Задній ліхтар – лівий, Лампа стоянкового вогню/вказівника повороту – ліва, Привід коректора світла фар – лівий |
| 19 | 10 | Лампа стоянкового вогню/вказівника повороту – права, Привід коректора світла фар – правий, Задній ліхтар – правий, Реле світильника салону |
| 20 | 20 | Дальнє світло фар, Комбінація приладів |
| 21 | 10 | Ближнє світло лівої фари, перемикач коректора світла фар |
| 22 | 10 | Ближнє світло правої фари |
| 23 | 10 | Реле звукового сигналу Датчик незакритого капота |
| 24 | 10 | Реле передніх протитуманних фар |
| 25 | 20 | Запасний запобіжник |
| 26 | - | Не використовується |
| 27 | - | Не використовується |
| Реле |
||
| R1 | Реле кондиціонера | |
| R2 | Реле габаритних вогнів | |
| R3 | Реле низьких обертів вентилятора | |
| R4 | Реле високих обертів вентилятора | |
| R5 | Реле передньої протитуманної фари | |
| R6 | Реле паливного насосу | |
| R7 | Головне реле двигуна | |
| R8 | Реле ближнього світла фар | |
| R9 | Реле звукового сигналу | |
| R10 | Реле підігріву сидіння | |
| R11 | Реле стартера | |
| R12 | Реле увімкнення далекого світла фар | |
Блок у салоні шевроле спарк
Внутрішній блок запобіжників розташований під приладовою панеллю на стороні водія.
Для автомобілів, випущених до 2010 року.
Фотографія розташування блоку
Схема
Позначення
| F1 | 15 | Реле запобіжного світла фар, блок попереджувального світла (денні ходові вогні) |
| F2 | 10 | Колодка діагностики, комбінація приладів, блок сигналізаторів, іммобілізатор |
| F3 | 10 | Аудіосистема, економайзер, плафон освітлення салону, лампа задніх дверей |
| F4 | 15 | Реле центрального блокування дверей, вимикач центрального блокування дверей, блок керування протиугінною системою |
| F5 | 10 | Вимикач стоп-сигналу |
| F6 | 10 | Перемикач склоочисника, двигун заднього склоочисника, реле обігріву скла, перемикач обігріву |
| F7 | 15 | Перемикач склоочисника, реле склоочисника |
| F8 | 10 | Перемикач діапазону коробки (автоматична коробка), вимикач ліхтаря заднього ходу (механічна коробка) |
| F9 | 20 | Перемикач вентилятора |
| F10 | 10 | Комбінація приладів, блок сигналізаторів, стоп-сигнал, економайзер, блок управління протиугінної системи, вимикач підвищує передачі |
| F11 | 10 | Модуль датчиків та діагностики |
| F12 | 30 | Вимикач електричного склопідйомника, вимикач електричного склопідйомника пасажира |
| F13 | 10 | Вимикач аварійної сигналізації, реле звукового сигналізатора перевищення швидкості, реле попереджувального світла фар |
| F14 | 15 | Блок запобіжників у моторному відсіку |
| F16 | 10 | Зовнішні дзеркала заднього виду (OSRVM) з електроприводом |
| F17 | 15 | Прикурювач |
| F18 | 10 | Аудіосистема |
| Реле |
||
| R1 | Реле задньої протитуманної фари (96242630) | |
| R1 | Звуковий сигналізатор перевищення швидкості (96314313) | |
| R2 | Реле денних ходових вогнів (90414786) | |
| R3 | Реле обігріву заднього скла | |
| R4 | Реле склоочисника (96312300) | |
| R5 | Реле покажчиків повороту (96312545) | |
| R6 | Модуль захисту акумуляторної батареї | |
За прикурювач відповідає запобіжник номер 17.
Для автомобілів, випущених з 2010 року.
Схема
Призначення елементів
| F1DA | 10 | Стельовий плафон, Плафон освітлення багажного відділення, Модуль зчитування показань датчиків та діагностики системи надувних подушок безпеки |
| F2DA | 15 | Модуль керування мобільним телефоном, Аудіосистема, Комбінація приладів, Приймач дистанційного керування блокуванням дверей (RCDLR), Модуль керування системою захисту від злому, Модуль керування системою опалення, вентиляції та кондиціювання. |
| F3DA | 10 | Комбінація приладів, Стартер, Перемикач паркування / нейтралі, Приймач дистанційного керування блокуванням дверей (RCDLR), Замок запалювання |
| F4DA | 15 | Вимикач стоп-сигналу, Модуль керування двигуном (ECM), Модуль керування коробкою передач (TCM), Електронний блок керування гальмівною системою (EBCM), Задній ліхтар – лівий, Задній ліхтар – правий, Додатковий стоп-сигнал (CHMSL) |
| F5DA | 20 | Запобіжник гнізда прикурювача |
| F6DA | 25 | Вимикач склопідйомника – пасажир, Вимикач склопідйомника – водій, Центральний вимикач склопідйомників |
| F7DA | 15 | Реле паливного насоса, Модуль керування двигуном (ECM), Датчик швидкості турбінного колеса автоматичної коробки передач, Датчик тиску в трубі паливного розподільника, Датчик швидкості автомобіля (VSS), Модуль управління системою живлення зрідженим нафтовим газом, Датчик швидкості вторинного валу автоматичної коробки передач керування іммобілайзером, Модуль керування іммобілайзером – додатковий |
| F8DA | 10 | Комбінація приладів, Аудіосистема, Приймач дистанційного керування блокуванням дверей (RCDLR), Модуль керування системою захисту від злому |
| F9DA | - | Не використовується |
| F10DA | 25 | Вимикач склопідйомника – водій |
| F11DA | 10 | Вимикач стоп-сигналу, Модуль керування коробкою передач, Важіль вибору діапазонів автоматичної коробки передач |
| F12DA | 10 | Колодка діагностики (DLC), Колодка діагностики (DLC) 2, Модуль управління іммобілайзером – додатковий, Модуль управління іммобілайзером |
| F13DA | 10 | Модуль діагностики та контролю подушок безпеки |
| F14DA | 25 | Модуль керування електродвигуном вентилятора |
| F15DA | 10 | Модуль інформаційного дисплея, Комбінація приладів, Модуль управління мобільним телефоном |
| F16DA | 10 | Реле задніх протитуманних ліхтарів, задній ліхтар - лівий, задній ліхтар - правий, комбінація приладів. |
| F17DA | 20 | Сітка обігрівача заднього скла |
| F18DA | 10 | Вимикач аварійної світлової сигналізації |
| F19DA | 15 | Перемикач положення паркування / нейтраль (PNP), Вимикач ламп заднього ходу |
| F20DA | 25 | Не використовується |
| F21DA | 20 | Електродвигун очищувача вітрового скла, Вимикач очищувача / омивача вітрового скла |
| F22DA | 15 | Реле блокування замка дверей, Реле розблокування замка дверей |
| F23DA | 15 | Блок вимикачів панелі управління системи опалення, вентиляції та кондиціювання, Сітка обігрівача вітрового скла, Зовнішнє дзеркало заднього виду – водій, Зовнішнє дзеркало заднього виду – пасажир |
| F24DA | 10 | Модуль управління системою захисту від злому, Блок запобіжників – підкапотний, Реле ближнього світла фар, Реле дальнього світла фар, Реле стартера, Реле підігріву сидінь |
| F25DA | 10 | Комбінація приладів, Управління системою опалення, вентиляції та кондиціювання, Вимикач зовнішнього дзеркала заднього виду |
| F26DA | 10 | Вимикач очищувача / омивача вітрового скла, Електродвигун очищувача заднього скла |
За прикурювач відповідає запобіжник F5DA на 20А.
Скорочена схема
Скорочений опис
- Очищувач заднього скла
- Дзеркало / зовнішнє дзеркало заднього виду
- Фара
- Зовнішнє дзеркало заднього виду з електричним регулюванням
- Дверний замок
- Передній склоочисник
- -
- Ліхтарі заднього ходу
- Покажчики повороту
- Задній антизапотівник (обігрів)
- Задні протитуманні фари
- Комбінація приборів
- Модуль керування двигуном вентилятора
- Подушка безпеки
- Захист від крадіжки / з'єднувач каналу передачі даних
- Блок управління коробкою передач
- Задні електричні склопідйомники
- Радіоприймач, дистанційний без ключовий доступ, дистанційний доступ
- Блок керування двигуном (ECM)/ захист від крадіжки
- Килимок з підігрівом
- Прикурювач
- Стоп сигнал
- Стартер
- Радіоприймач / годинник / дистанційний бес ключовий доступ
- Подушка безпеки
- Світильники салону
додаткова інформація
Приклад того, як дістатися блоків із запобіжниками можете подивитися в даному відео, на прикладі Chevrolet Spark 2 покоління.
Інструкція з експлуатації
Більш інформації про обслуговування та ремонт, можете дізнатися в інструкції з експлуатації шевроле спарк: “завантажити”
