Chery IndiS випускався у 2009, 2010, 2011, 2012, 2013, 2014 та 2015 роках. За цей час модель пройшла оновлення. Також відома під назвою Chery X1, Chery Beat і Chery S18D. У даній публікації Ви знайдете опис запобіжників та реле Чері Індіс зі схемами блок та фото прикладами виконання. Зазначимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні

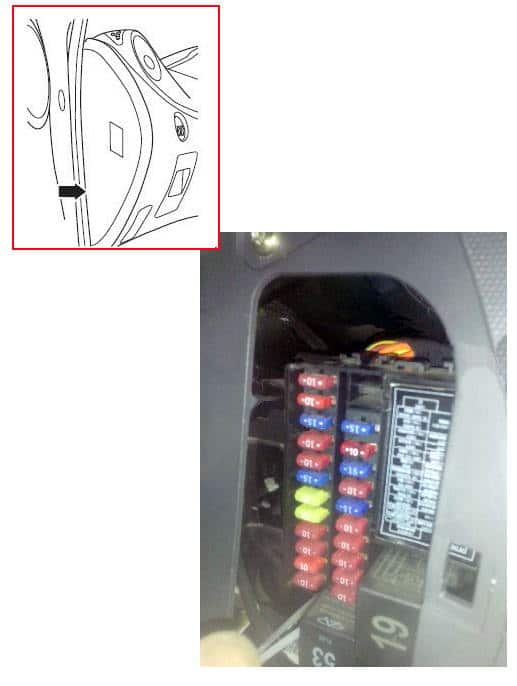

У салоні автомобіля блок із запобіжниками та реле знаходиться у торці приладової панелі за захисною кришкою.

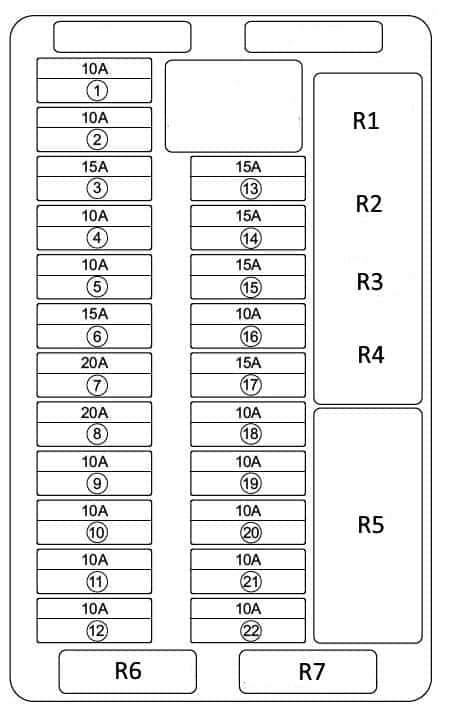

Схема
Опис
| 1 | Перемикач регулювання зовнішніх дзеркал заднього виду |
| 2 | Реле стартера |
| 3 | Аудіосистема |
| 4 | Панель приладів |
| 5 | Задній протитуманний ліхтар |
| 6 | Резерв |
| 7 | Реле обігрівача |
| 8 | Люк у даху |
| 9 | Вимикач стоп-сигналів |
| 10 | Діагностика |
| 11 | Правий габаритний ліхтар / Ліхтар заднього ходу / Відрегульований |
| 12 | Лівий габаритний ліхтар / Ліхтар освітлення реєстраційного знака / Панель приладів |
| 13 | Аудіосистема |
| 14 | Прикурювач |
| 15 | Очищувач вітрового скла |
| 16 | Обмотка реле вентилятора |
| 17 | Очищувач заднього скла / Люк у даху |
| 18 | Система ABS / Вимикач стоп-сигналів |
| 19 | Подушки безпеки / Вимикач подушки безпеки переднього пасажира |
| 20 | Блок керування системами кузова / IMM / Панель приладів |
| 21 | Електронний блок керування |
| 22 | Дублювання / SD автомобіля / Генератор |
| R1 | Реле звукового сигналу |
| R2 | Реле компресора кондиціонера |
| R3 | Реле габаритів |
| R4 | Реле обігріву |
| R5 | Реле очищувача вітрового скла |
| R6 | Реле вентилятора |
| R7 | Реле задніх протитуманних ліхтарів |
За роботу прикурювача відповідає запобіжник номер 14 на 15А.
Блок під капотом

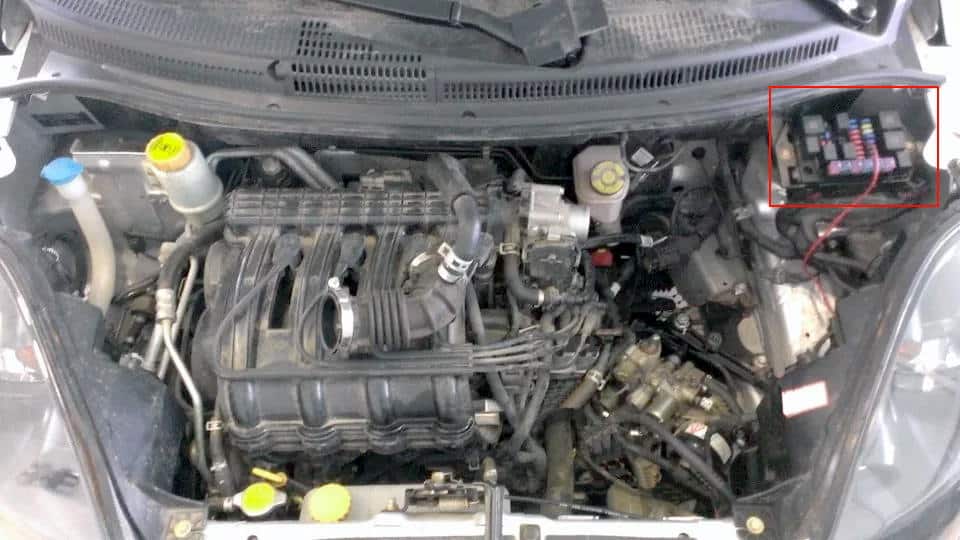

Під капотом з лівого боку розташований блок із запобіжниками та реле та закритий захисною кришкою.

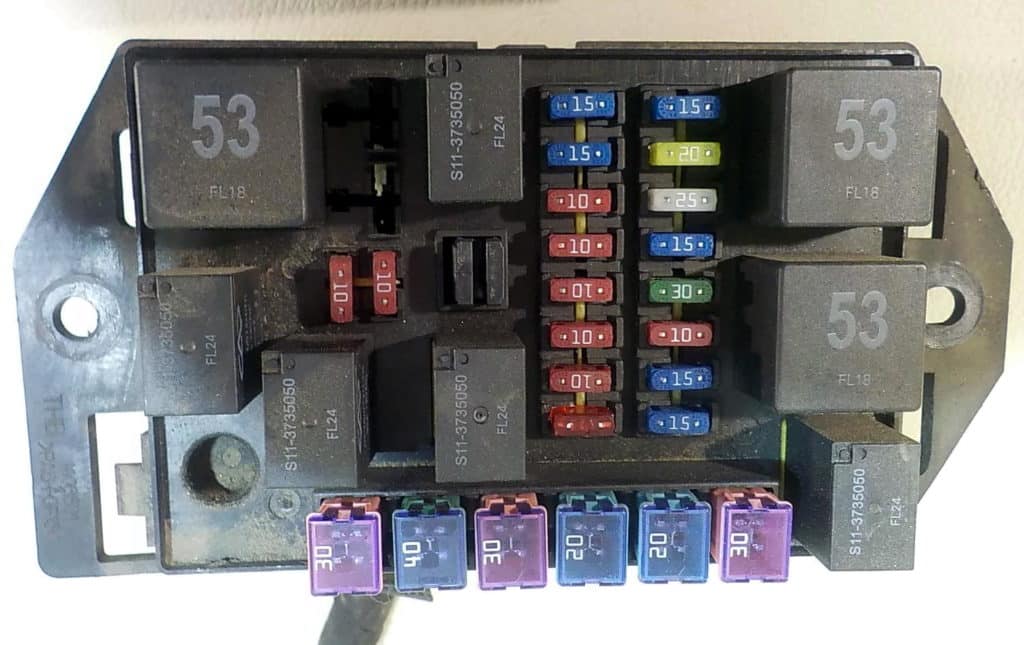

Фото приклад

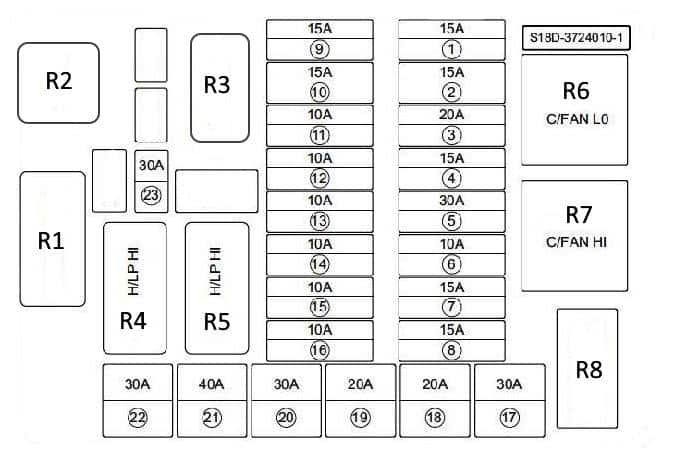

Схема
Позначення
| 1 | Протитуманна фара |
| 2 | Система ABS |
| 3 | Система ABS |
| 4 | Паливний насос |
| 5 | Головне реле |
| 6 | Компресор кондиціонера |
| 7 | Датчики |
| 8 | Вентилятор, кондиціонер та паливний насос |
| 9 | Резерв |
| 10 | Звуковий сигнал |
| 11 | Електронний блок керування |
| 12 | Ліхтар освітлення багажного відділення, стельовий плафон та підсвічування замку запалювання |
| 13 | Ліва фара ближнього світла |
| 14 | Права фара ближнього світла |
| 15 | Ліва фара далекого світла |
| 16 | Права фара далекого світла |
| 17 | Фари |
| 18 | Панель приладів та радіоприймач |
| 19 | Габаритні ліхтарі |
| 20 | Вентилятор |
| 21 | Блок керування системами кузова |
| 22 | Низька швидкість обертання вентилятора |
| 23 | Стартер |
| R1 | Головне реле |
| R2 | Реле стартера |
| R3 | Реле протитуманних фар |
| R4 | Реле фар |
| R5 | Реле фар |
| R6 | Реле вентилятора висока швидкість |
| R7 | Реле вентилятора низька швидкість |
| R8 | Реле паливного насосу |

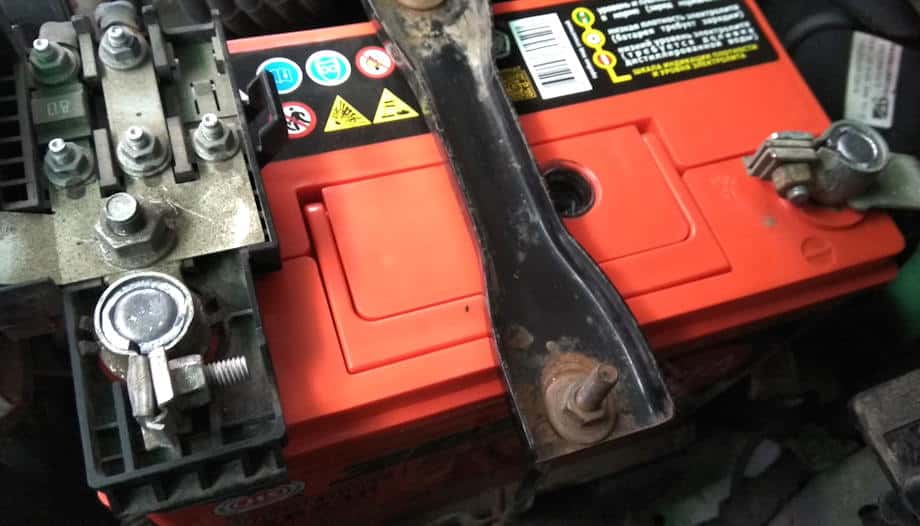

У деяких моделях на плюсовій клемі акумуляторної батареї може встановлюватися ще один блок запобіжників високої потужності виконаний у вигляді плавких вставок.
