Chery Kimo – компактний автомобіль, що випускався у 2007, 2008, 2009, 2010, 2011, 2012 та 2013 році з бензиновим двигуном 1,3 літра. У різні роки модель також продавалася під назвами Chery А1, Speranza A113 та DR Motor DR2. У цьому керівництві ми детально розберемо блоки запобіжників і реле Chery Kimo: розташування, схеми, призначення елементів та особливості заміни. Окремо вкажемо, який запобіжник відповідає за прикурювач. Актуальні схеми та фотографії допоможуть швидко знайти потрібні елементи електрообладнання.
Призначення запобіжників і реле може відрізнятися від представленого і залежить від року випуску та рівня електричного оснащення.

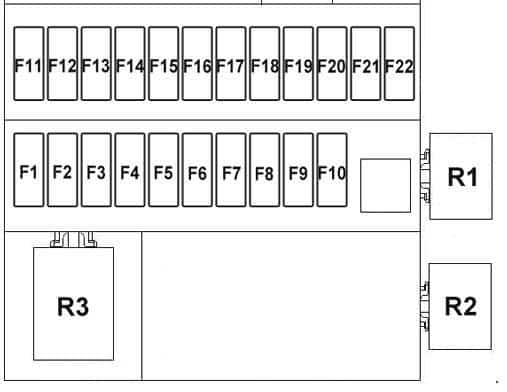

Блок у салоні

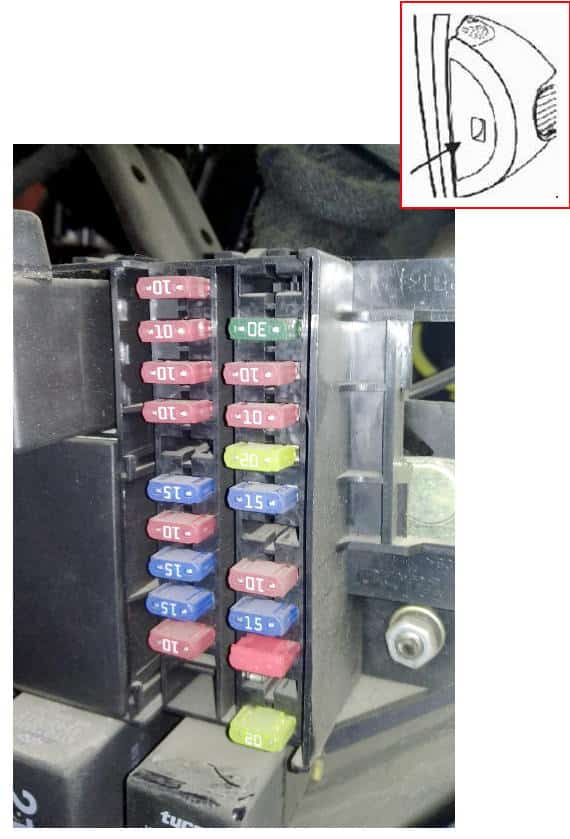

У салоні автомобіля основний блок із запобіжниками та реле знаходиться у лівому торці панелі приладів і закритий захисною кришкою.
| № | A | Опис |
|---|---|---|
| F1 | 10 | Комбінація приладів |
| F2 | 10 | Електропривід дзеркал, вимикач сигналу гальмування, блок управління системою кузова (BCM) |
| F3 | 10 | ABS |
| F4 | 10 | Подушки безпеки |
| F5 | Не використовується | |
| F6 | 15 | Люк (блок управління), омивач, задній склоочисник |
| F7 | 10 | Реле кондиціонера, покажчики повороту |
| F8 | 15 | Передній склоочисник |
| F9 | 15 | Прикурювач |
| F10 | 10 | Радіо (магнітола) |
| F11 | Не використовується | |
| F12 | 25 | Стартер |
| F13 | 10 | Діагностичний роз’єм |
| F14 | 10 | Стоп-сигнали |
| F15 | 20 | Аудіосистема (магнітола) |
| F16 | 15 | Звуковий сигнал, задній протитуманний ліхтар |
| F17 | Не використовується | |
| F18 | 10 | Плафон освітлення салону, габаритні вогні |
| F19 | 15 | Вимикач аварійної сигналізації |
| F20 | 10 | Підсвітка панелі приладів |
| F21 | 20 | Люк |
| F22 | 20 | Обігрів заднього скла |
| Реле | ||
| R1 | Опалювач | |
| R2 | Покажчики повороту | |
| R3 | Склоочисник | |
За прикурювач відповідає запобіжник номер 9 на 15А.

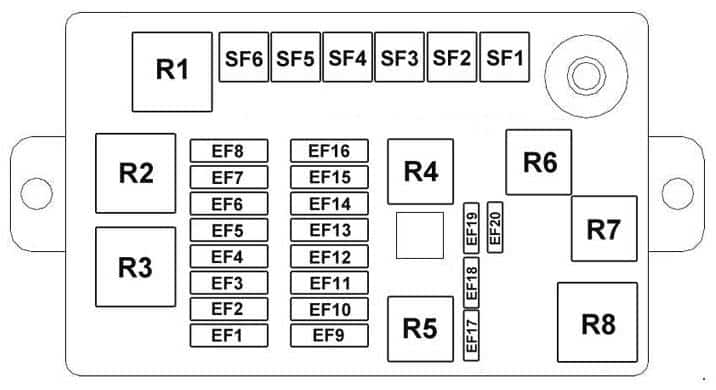

Блок під капотом

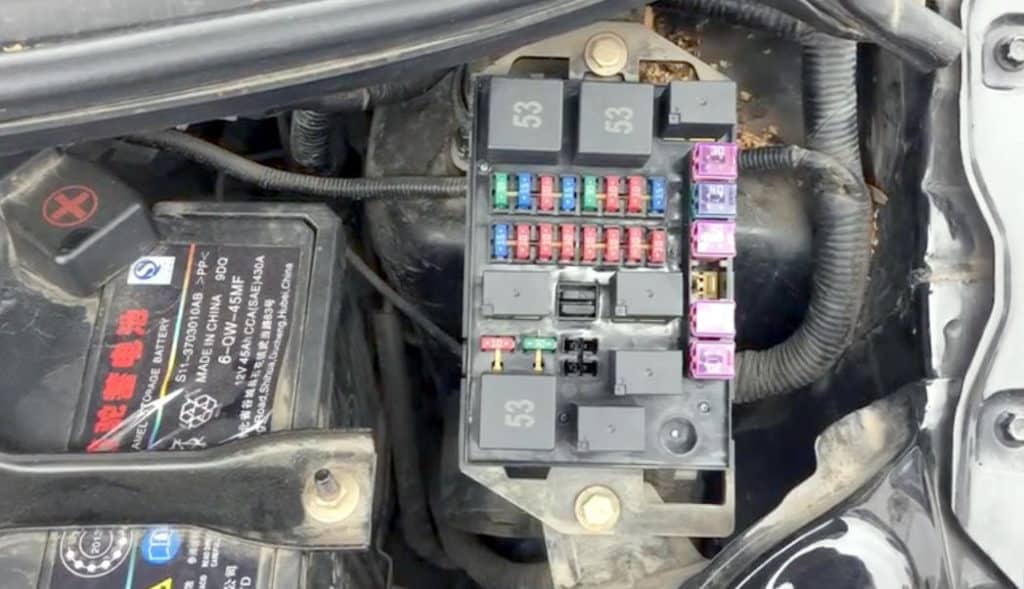

Під капотом головний блок запобіжників і реле розташований з лівого боку поряд з акумулятором і також закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| SF1 | 30 | Вентилятор системи охолодження (висока швидкість) |
| SF2 | 30 | Блок управління системою кузова (BCM) |
| SF3 | 30 | Кондиціонер |
| SF4 | 40 | Акумулятор (клема 30a) |
| SF5 | 30 | ABS |
| SF6 | 30 | ABS |
| EF1 | 20 | Вентилятор системи охолодження (низька швидкість) |
| EF2 | 15 | Передні протитуманні фари |
| EF3 | 10 | Блок управління двигуном (ECU) |
| EF4 | 15 | Паливний насос |
| EF5 | 30 | Головне реле |
| EF6 | 10 | Компресор кондиціонера |
| EF7 | 15 | Лямбда зонд (кисневий датчик) |
| EF8 | Не використовується | |
| EF9 | 15 | Котушка запалювання |
| EF10 | 10 | Лампа заднього ходу |
| EF11 | 10 | Праві габаритні вогні |
| EF12 | 10 | Ліві габаритні вогні |
| EF13 | 10 | Правий дальній світло |
| EF14 | 10 | Лівий дальній світло |
| EF15 | 10 | Правий ближній світло |
| EF16 | 10 | Лівий ближній світло |
| EF17 | Запасний | |
| EF18 | Запасний | |
| EF19 | Запасний | |
| EF20 | Запасний | |
| Реле | ||
| R1 | Передні протитуманні фари | |
| R2 | Вентилятор системи охолодження (висока швидкість) | |
| R3 | Вентилятор системи охолодження (низька швидкість) | |
| R4 | Ближнє світло фар | |
| R5 | Компресор кондиціонера | |
| R6 | Дальнє світло фар | |
| R7 | Головне реле | |
| R8 | Паливний насос | |
