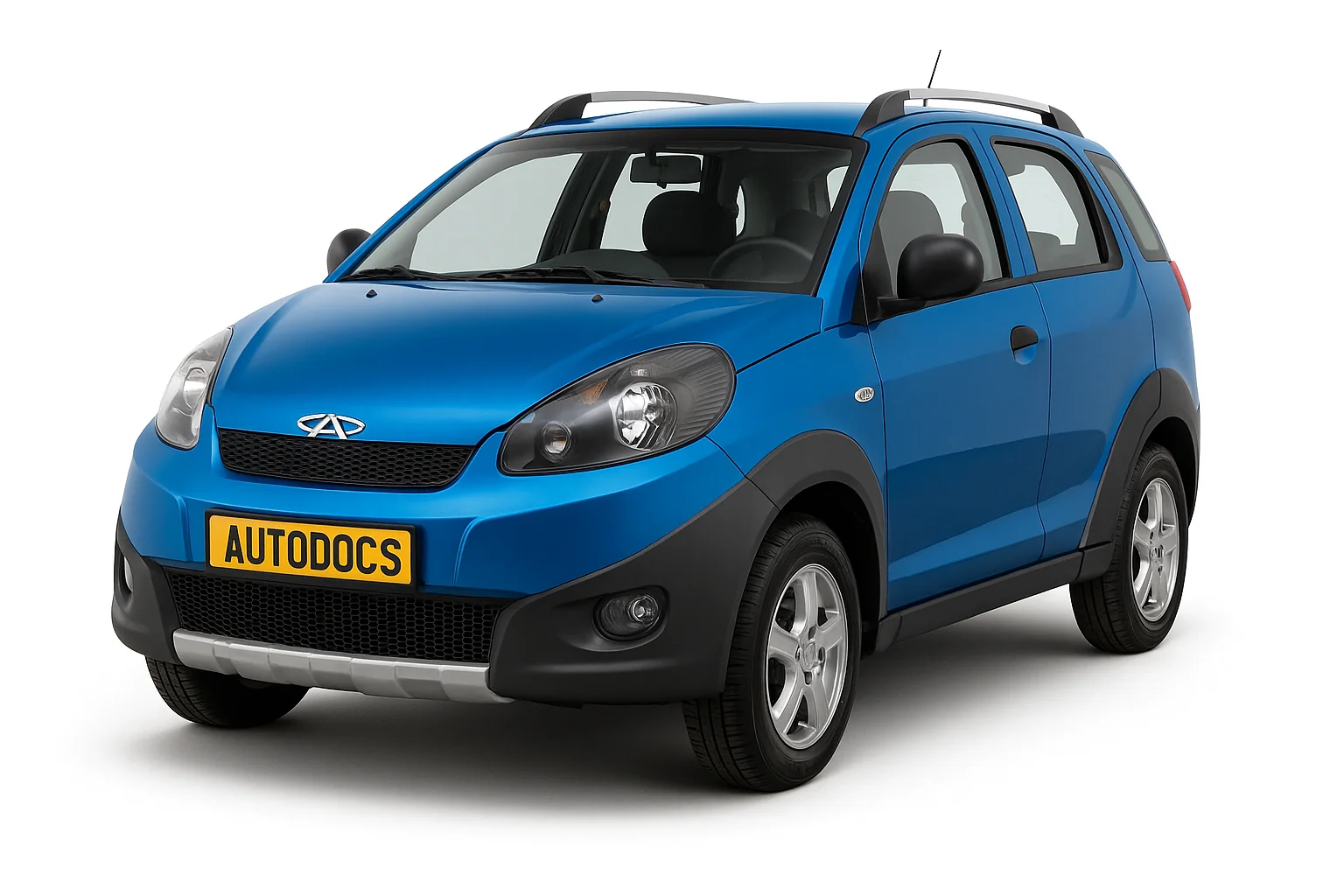

Chery IndiS выпускался в 2009, 2010, 2011, 2012, 2013, 2014 и 2015 году. За это время модель прошло обновление. Так же известна под названием Chery X1, Chery Beat и Chery S18D. В данной публикации Вы найдёте описание предохранителей и реле Чери Индис со схемами блок и фото примерами исполнения. Отметим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями и реле находится в торце приборной панели за защитной крышкой.
Схема
Описание
| 1 | Переключатель регулировки наружных зеркал заднего вида |
| 2 | Реле стартера |
| 3 | Аудиосистема |
| 4 | Панель приборов |
| 5 | Задний противотуманный фонарь |
| 6 | Резерв |
| 7 | Реле обогревателя |
| 8 | Люк в крыше |
| 9 | Выключатель стоп-сигналов |
| 10 | Диагностика |
| 11 | Правый габаритный фонарь / Фонарь заднего хода / Отрегулированный |
| 12 | Левый габаритный фонарь / Фонарь освещения регистрационного знака / Панель приборов |
| 13 | Аудиосистема |
| 14 | Прикуриватель |
| 15 | Очиститель ветрового стекла |
| 16 | Обмотка реле вентилятора |
| 17 | Омыватель / Очиститель заднего стекла / Люк в крыше |
| 18 | Система ABS / Выключатель стоп-сигналов |
| 19 | Подушки безопасности / Выключатель подушки безопасности переднего пассажира |
| 20 | Блок управления системами кузова / IMM / Панель приборов |
| 21 | Электронный блок управления |
| 22 | Дублирование / SD автомобиля / Генератор |
| R1 | Реле звукового сигнала |
| R2 | Реле компрессора кондиционера |
| R3 | Реле габаритов |
| R4 | Реле обогрева |
| R5 | Реле очистителя ветрового стекла |
| R6 | Реле вентилятора |
| R7 | Реле задних противотуманных фонарей |
За работу прикуривателя отвечает предохранитель номер 14 на 15А.
Блок под капотом
Под капотом с левой стороны расположен блок с предохранителями и реле и закрыт защитной крышкой.
Фото пример
Схема
Обозначение
| 1 | Противотуманная фара |
| 2 | Система ABS |
| 3 | Система ABS |
| 4 | Топливный насос |
| 5 | Главное реле |
| 6 | Компрессор кондиционера |
| 7 | Датчики |
| 8 | Вентилятор, кондиционер и топливный насос |
| 9 | Резерв |
| 10 | Звуковой сигнал |
| 11 | Электронный блок управления |
| 12 | Фонарь освещения багажного отделения, потолочный плафон и подсветка замка зажигания |
| 13 | Левая фара ближнего света |
| 14 | Правая фара ближнего света |
| 15 | Левая фара дальнего света |
| 16 | Правая фара дальнего света |
| 17 | Фары |
| 18 | Панель приборов и радиоприемник |
| 19 | Габаритные фонари |
| 20 | Вентилятор |
| 21 | Блок управления системами кузова |
| 22 | Низкая скорость вращения вентилятора |
| 23 | Стартер |
| R1 | Главное реле |
| R2 | Реле стартера |
| R3 | Реле противотуманных фар |
| R4 | Реле фар |
| R5 | Реле фар |
| R6 | Реле вентилятора высокая скорость |
| R7 | Реле вентилятора низкая скорость |
| R8 | Реле топливного насоса |
В некоторых моделях, на плюсовой клемме аккумуляторной батареи может устанавливаться ещё один блок предохранителей высокой мощности выполненный в виде плавких вставок.
