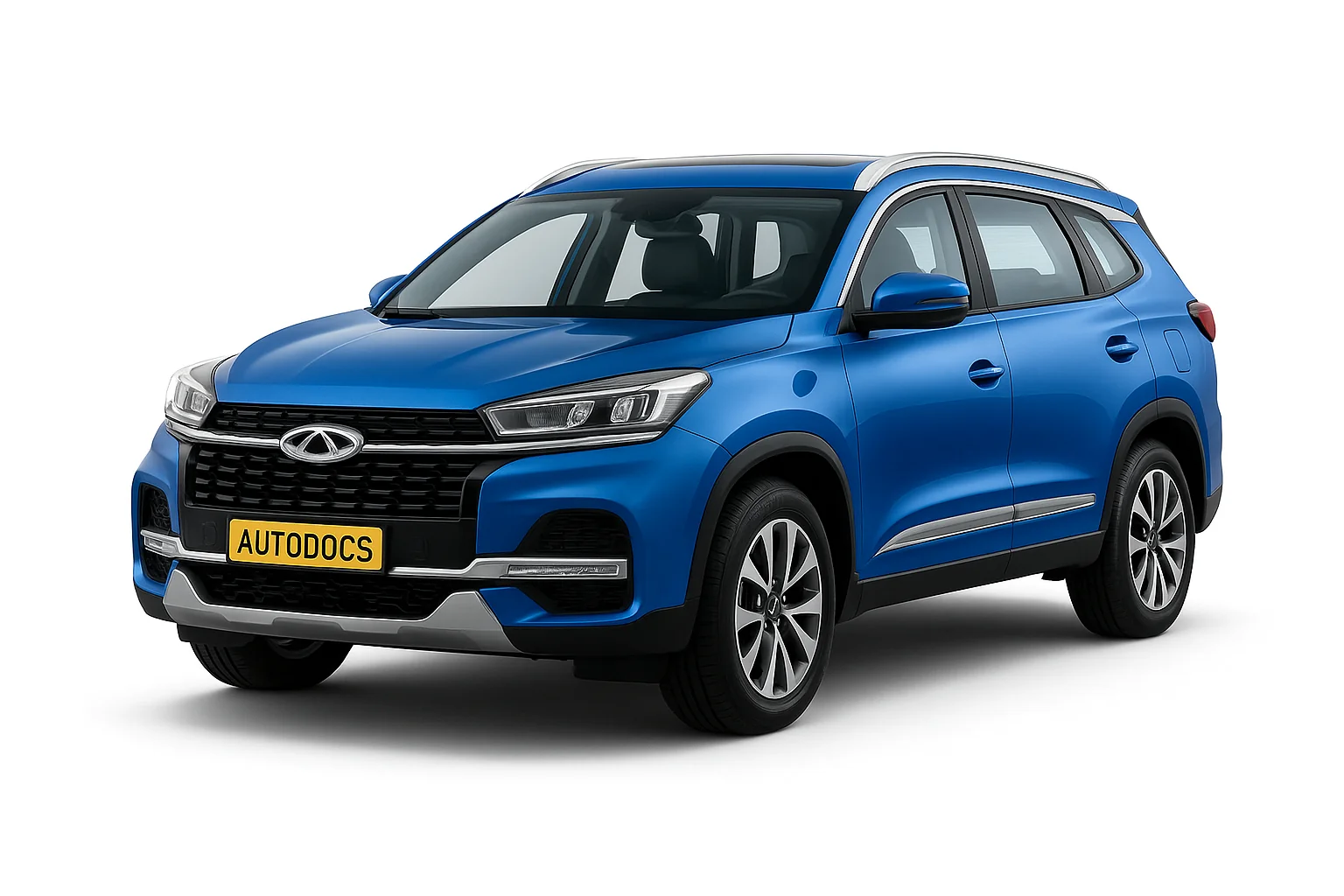

Chery Tiggo 8 - 7-місний середньо розмірний кросовер який випускався в 2018, 2019, 2020, 2021, 2022, 2023 році. У даній публікації ми надамо опис запобіжників та реле Чері Тігго 8 зі схемами блоків та місцями їх розташування. Покажемо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок із запобіжниками та реле знаходиться у нижній частині панелі приладів за пластиковою захисною кришкою.
Щоб отримати доступ до нього, треба зняти ущільнювач дверної біля панелі. Далі прибрати кришку з лівого торця панелі приладів. В отвір під викрутку підчіплюємо та знімаємо кришку. Відкручуємо 3 гвинти викруткою під хрест. Потім з права тягнемо велику накладку під кермовою колонкою, а зліва виводимо із зачепів. Збираємо у зворотній послідовності. Не забуваємо відключити 2 роз'єми, один на динамік інший на кнопки.

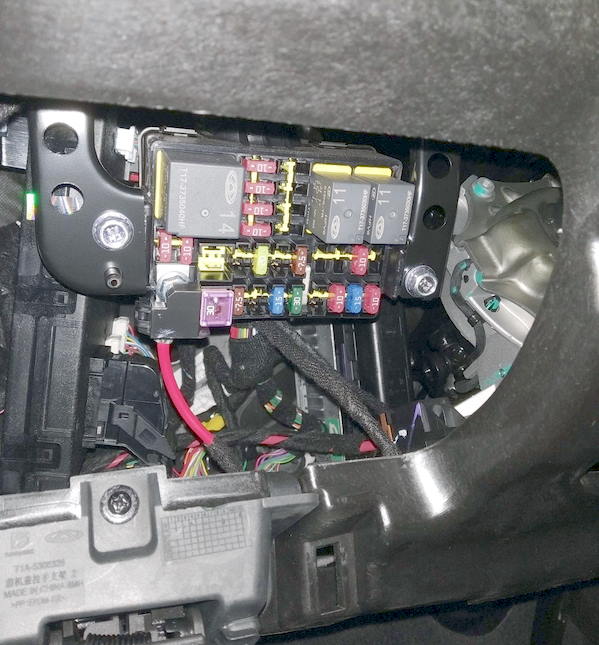

Сам блок виглядатиме приблизно отак.

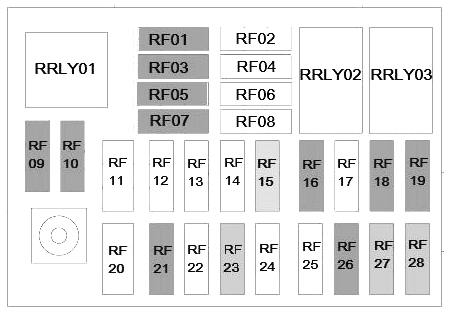

Схема
Опис
| RF01 | Блок комфорту, блок керування панеллю/комбінацією приладів, Іммобілайзер (BCM & ICM & IMMO) |
| RF02 | Резерв |
| RF03 | Датчик кута повороту кермового колеса, EPS (EPS & SAM) |
| RF04 | Пусто або в деяких комплектаціях -Система кругового огляду на 360 градусів, система контролю сліпих зон, мультимедійна система, Радар системи попередження про наближення до автомобілів, що рухаються попереду (AVM & BSD & MPC & MRR) |
| RF05 | Подушки безпеки, блок керування системою (AIR BAG) |
| RF06 | Резерв |
| RF07 | Панель керування кондиціонером, панель керування головним пристроєм, живлення перемикача регулювання фар, перемикача керування ESP (SEE NOTE) |
| RF08 | Резерв |
| RF09 | Магнітола, блок керування головним пристроєм, панель керування кондиціонером та пічкою (RADIO & AC & T-BOX) |
| RF10 | Блок керування передньої панелі, датчик дощу (ICM&Rain Sensor) |
| RF11 | Резерв |
| RF12 | Резерв |
| RF13 | Резерв |
| RF14 | Резерв |
| RF15 | Люк, Регулятор гучності, Підсвічування клавіш, Модуль монітора, Котушка реле обігріву (DIAGNOSIS & VTM & KEYIN & EPB SW) |
| RF16 | Блок заряджання ЮСБ, USB порт (USB POWER) |
| RF17 | Резерв |
| RF18 | Обігрів бічних дзеркал заднього виду з електроприводом (ліве та праве), Зворотний зв'язок роботи системи обігріву/підігріву заднього скла (MIRROR HEATER) |
| RF19 | Система доступу та запуску двигуна без ключа PEPS, система повного приводу, блок керування двигуном ECU та система старт-стоп DC-DC (ISS) (PEPS&DC(ISS)) |
| RF20 | Регулювання сидіння, електропривод (SEAT ADJ) |
| RF21 | Ланцюг AM2 при пуску двигуна (на авто без системи безключового доступу PEPS) (IGN SW2) |
| RF22 | Порожньо чи запалення положення 1 (IGN SW1) |
| RF23 | Резерв |
| RF24 | Обігрів заднього скла, реле 03 (DEFROST) |
| RF25 | Резерв |
| RF26 | Блок упр. головним устр., е/привід регулювання дзеркала, блок BCM, (RADIO & BCM & MIRROR ADJ) |
| RF27 | 15A Прикурювач (CIGAR LIGHT) |
| RF28 | Вогні заднього ходу (Reverse Lamp) |
| Реле | |
| RRLY 01 | Резерв |
| RRLY 02 | Ліхтар заднього ходу для ISS (Reverse Lamp for ISS) |
| RRLY 03 | Реле обігріву заднього скла (DEFROST) |
За прикурювач відповідає запобіжник 27 на 15А.
Блок під капотом
Під капотом головний блок із запобіжниками та реле розташований з лівого боку, поряд з акумулятором та закритий захисною кришкою.

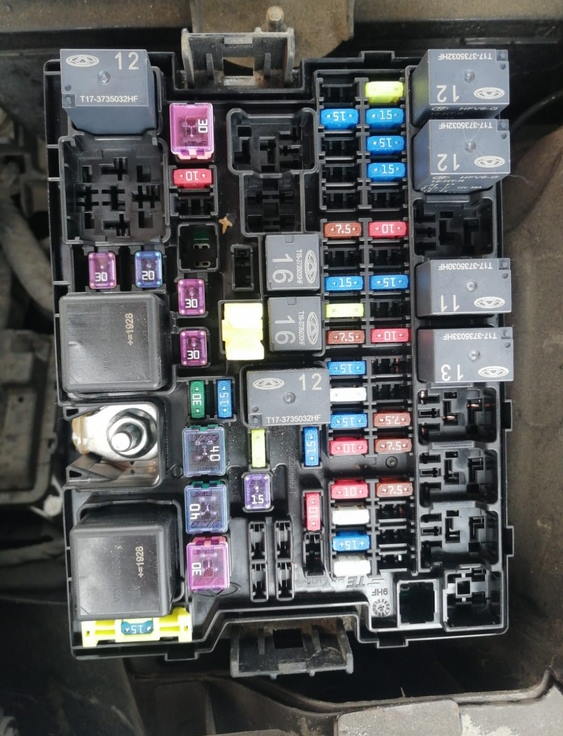

Фото приклад
