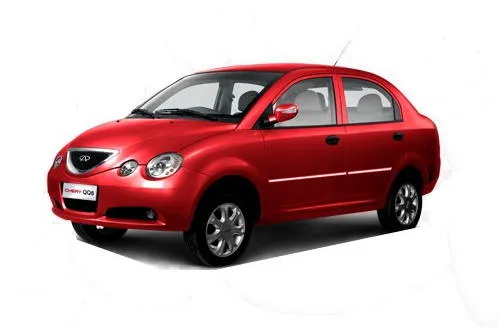

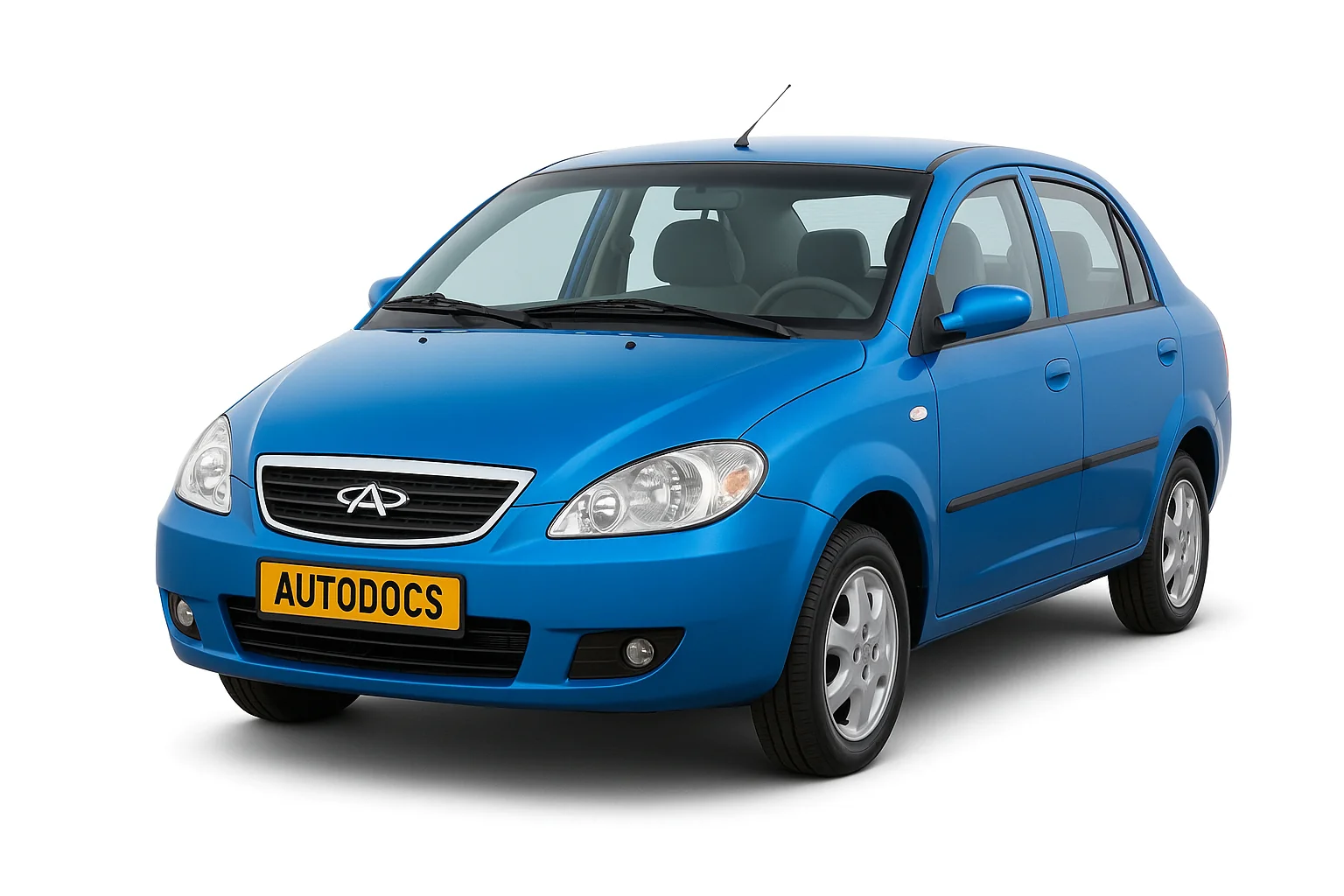

Chery QQ6 S21 випускався в 2006, 2007, 2008, 2009, 2010 та 2011 році з двигунами об'ємом 1,1 та 1,3 літра. У деяких країнах відома під назвою Chery Jaggi, Chery Cowin та Chery S21 . У цій публікації ви знайдете опис запобіжників та реле Чері Куку зі схемами блоків, фото прикладами їх виконання та місцями розташування. Покажемо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представлених та залежить від року випуску та регіону постачання Вашого автомобіля.
Блок у салоні
У салоні автомобіля основний блок із запобіжниками та реле розташований у нижній частині приладової панелі з боку водія, за захисною. Для доступу треба відкрутити 2 кріплення.
Сам блок виглядатиме приблизно отак.
Схема із позначенням
За роботу прикурювача відповідає запобіжник номер 9 на 15а.
Поруч можуть знаходиться реле обігрівача, покажчиків поворотів та склоочисника.
Блок під капотом
Під капотом основою блок із запобіжниками та реле розташований поруч зі стійкою з лівого боку та закритий захисною кришкою.
Фото – приклад
Схема
Призначення
- H/L Hi – Фари дальнє світло
- H/L Lo – Фари ближнє світло
- O2 SEN – датчик кисню
- FAN – вентилятор
- С/FAN – вентилятор кондиціонера
- FUEL PUMP RELAY – реле бензонасосу
- FOG LAMP – протитуманні фари
