Chery Fora A21 випускалася в 2006, 2007, 2008, 2009, 2010 та 2011 році з об'ємом двигуна в 1.5 л., 1.6 л. та 2.0 літра. Також відома під назвами Chery Elara і Chery A5. У цій статті ви знайдете опис запобіжників та реле Чері Фора зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого. Звіряйте інформацію зі своїми схемами на кришці блоків.
Зміст
Блок у салоні

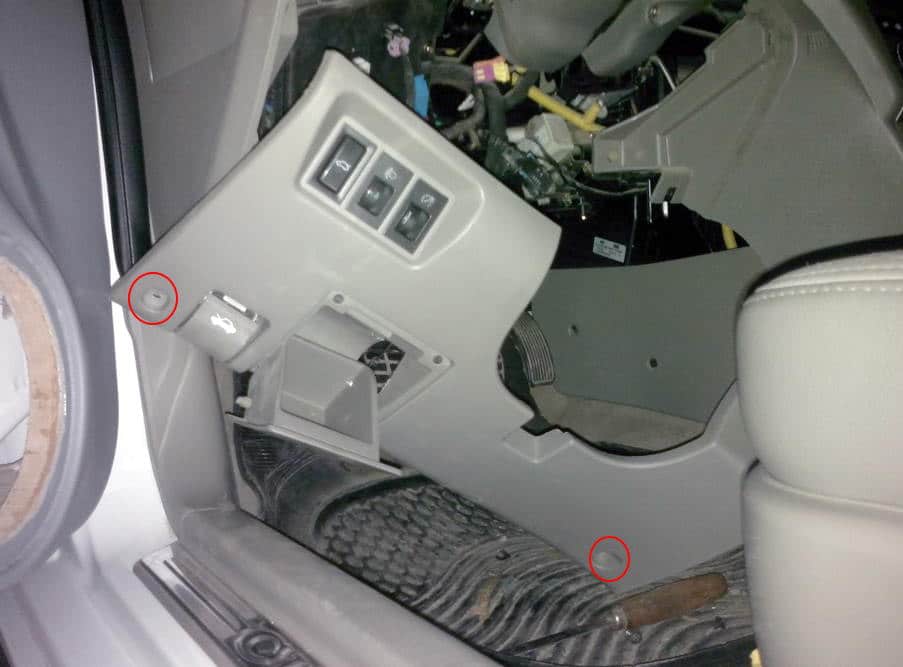

З боку водія, у нижній частині панелі приладів, у блоці комфорту (ISU) встановлені запобіжники. Для доступу треба зняти нижній захист, відкрутивши 2 елементи кріплення.

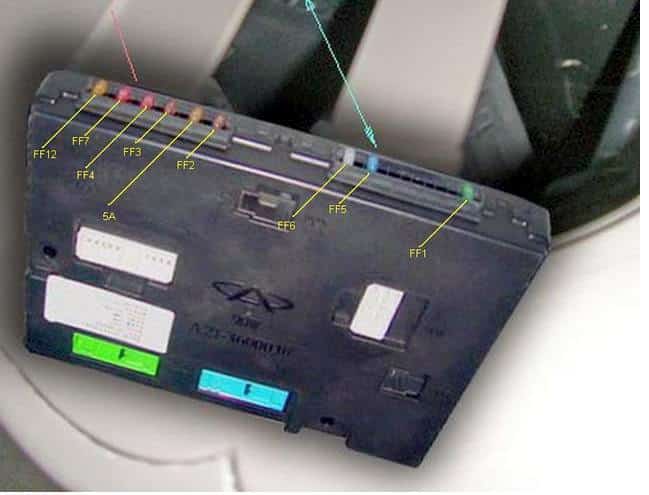

Фото схема
Опис
| FF1 | 30А Склопідйомники передніх дверей водія та пасажира |
| FF2 | 7,5А Обігрів бічних дзеркал заднього виду |
| FF3 | 7,5А Підсвічування бардачка (речового ящика), козирка, замка запалювання |
| FF4 | 10А Сигнал (гудок, клаксон) |
| FF5 | 15А Центральний замок |
| FF6 | 5А Протитуманні фари передні (ПТФ) |
| FF7 | 15А Габарити, підсвічування кнопок у салоні, регулювання яскравості |
| FF12 | 10А Магнітола (з замку запалювання) |
| 5 А | Резерв |
Блок у багажнику

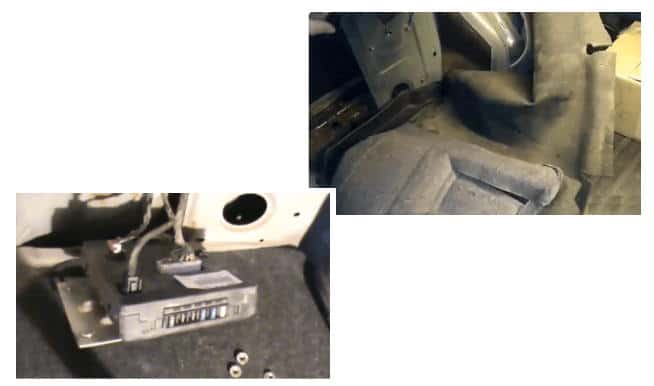

За лівою обшивкою, у багажному відсіку, на задньому блоці комфорту (ISU), встановлений ще один відділ із запобіжниками.

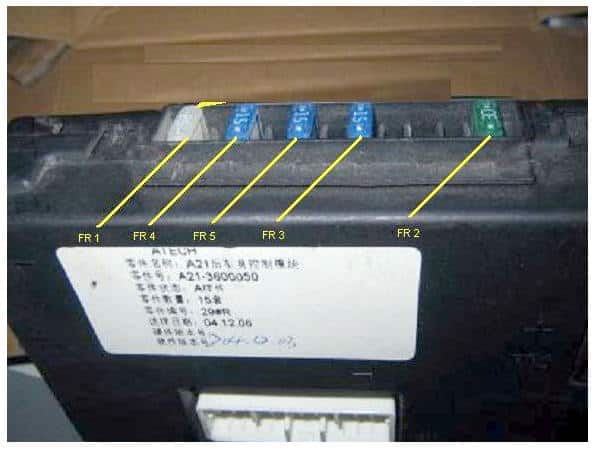

Сам блок виглядатиме приблизно отак.
Схема
Позначення
| FR1 | 25А Обігрів / підігрів заднього скла |
| FR4 | 15А Освітлення в багажнику та задні протитуманні фари |
| FR5 | 15А Вогні заднього ходу та покажчиків повороту (поворотники), підсвічування номера, моторчик блокування кришки багажника |
| FR3 | 15А Стоп-сигнали, додатковий/допоміжний ліхтар стоп сигналу |
| FR2 | 30А Склопідйомники задніх дверей |
Блоки під капотом
Блок запобіжників та реле

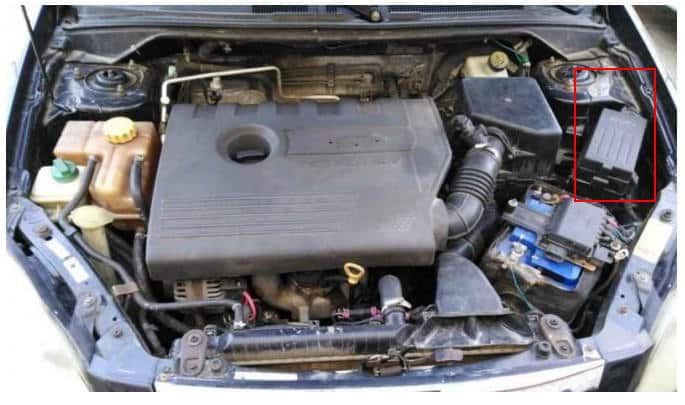

З лівого боку, поряд з акумуляторною батареєю розташований головний блок із запобіжниками та реле.

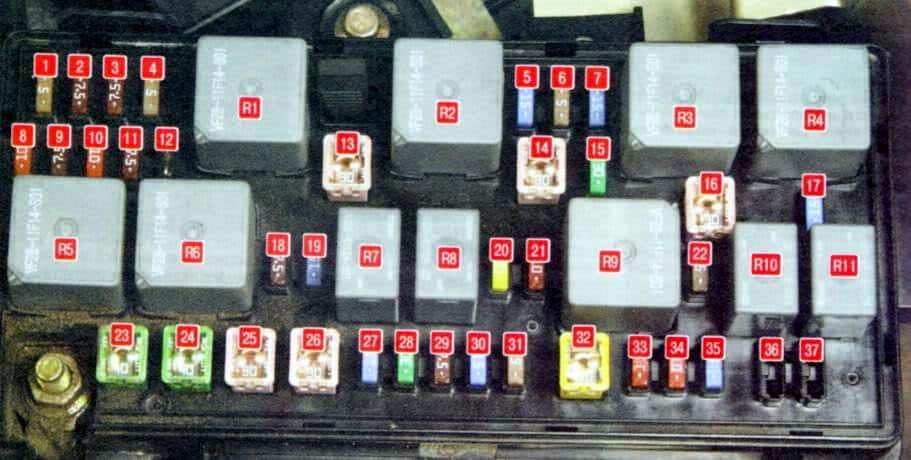

Фото – схема
Призначення
| 1 | 5А Гальмівна система АБС, блок керування гальмами (ABS ECU) |
| 2 | 7,5А Електропривод бічних дзеркал заднього виду (POWER MIRRORS) |
| 3 | 7,5А Панель приладів, блок ISU під кермовим стовпчиком (CLUSTER, ISU) |
| 4 | 5А Подушки безпеки SRS Airbag (живлення системи) (AIRbag Power) |
| 5 | 15А Підігрів / обігрів передніх сидінь (SEATS WARMER) |
| 6 | 5А Запасний (резерв) (SPARE) |
| 7 | 15А Двірники (склоочисник) та Омивач лобового скла (WIPER) |
| 8 | 10А ЕБУ електронний блок упр-ня двигуном (EMS) |
| 9 | 7,5А Запасний (резерв) / Автомат. КПП (ТCU DP0) |
| 10 | 10А Система кондиціювання та опалення салону (HVAC) |
| 11 | 7,5А Датчик концентрації кисню – верхній (лямбда зонд до катал.) (H2OS Up) |
| 12 | 7,5А Датчик концентрації кисню – нижній (лямбда зонд після катал.) (H2OS Down) |
| 13 | 30А ЕБУ електронний блок упр-ня двигуном (EMS) |
| 14 | 30А Стартер (STARTER Motor) |
| 15 | 30А Вентилятор Пічки (HVAC BLOWER) |
| 16 | 30А Автоматична коробка передач TCU (CVT) або резерв |
| 17 | 15А Ближнє світло – права фара (RL BEAM) |
| 18 | 7,5А Живлення реле електронного блоку керування ЕБУ (EMS RLY POWER) |
| 19 | 15А Бензонасос (паливний насос) (FUEL PUMP) |
| 20 | 20А Люк у даху (електропривід) (SUNROOF) |
| 21 | 10А Запасний (резерв) (SPARE) |
| 22 | 5А Запасний (резерв) або на АКПП на авто з автоматич. кор. Передач (TCU DP0) |
| 23 | 40А Гальмівна система ABS (абс, гідравлічний насос) (ABS PUMP) |
| 24 | 40А Гальмівна система ABS (електронний модуль абс EBCM) |
| 25 | 30А Прикурювач (CIG POWER Outlet) |
| 26 | 30А Запасний (резерв) (SPARE) |
| 27 | 15А Компресор кондиціонера (AC Compressor) |
| 28 | 30А Електропривод передніх сидінь (регулювання сидінь) (Power Seats) |
| 29 | 7,5А Панель приладів / комбінація приладів (Instrument Cluster) |
| 30 | 15А Магнітола (RADIO) |
| 31 | 5А Запалювання (Ignition Switch) |
| 32 | 60А Запасний (резерв) (SPARE) |
| 33 | 10А Далеке світло – ліва фара (LH BEAM) |
| 34 | 10А Далеке світло – права фара (RH BEAM) |
| 35 | 15А Ближнє світло – ліва фара (LL BEAM) |
| 36 | Резерв |
| 37 | Резерв |
| R1 | Реле ЕБУ - електронного блоку упр-ня двигуном (EMS RELAY) |
| R2 | Запасне реле (резерв) (SPARE) |
| R3 | Реле Стартера (STARTER Motor RLY) |
| R4 | Запасне реле (резерв); на авто з АКП – реле TCU АКПП (TCU CVT RLY) |
| R5 | Реле запалювання (ON IGNITION RLY) |
| R6 | Реле живлення обладнання/споживачів авто (ACC RLY) |
| R7 | Реле Бензонасос (паливний насос) (FUEL PUMP RLY) |
| R8 | Реле Кондиціонер (A/C Comperssor RLY) |
| R9 | Реле вентилятора печі та кондиціонера (систем опалення та кондиціювання) (HVAC BLOWER RLY) |
| R10 | Реле дальнього світла фар (20А) (HIGH BEAM) |
| R11 | Реле ближнього світла фар (20А) (LOW BEAM) |
За роботу прикурювача відповідає запобіжник №25.
Блок силових запобіжників

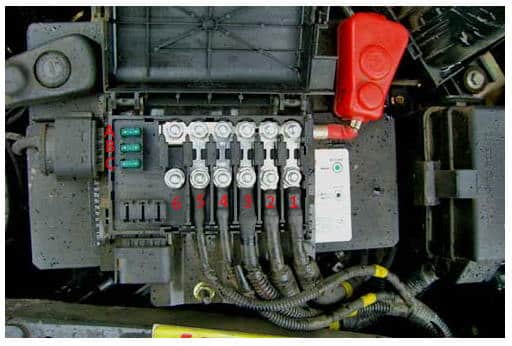

На плюсовій клемі акумуляторної батареї встановлено блок запобіжників високої потужності, виконаний у вигляді плавких вставок.
Схема
Розшифровка
Варіант 1
- 150А Генератор, Стартер, загальний плюс всіх ланцюгів, Котушка запалювання
- 80А На блок запобіжників під капотом
- 80А Передній блок комфорту ISU (під рульовою колонкою)
- 50А Задній блок комфорту ISU (у багажнику)
- 40А Вентилятори радіатора (система охолодження двигуна)
- 40А Запасний
Варіант 2
- 120А Генератор, Стартер, загальний плюс всіх ланцюгів, Котушка запалювання
- 80А На передній блок комфорту ISU
- 80А Задній блок комфорту ISU (у багажнику)
- 50А Підігрів сидінь
- 40А Запасний
- 40А Вентилятори радіатора (система охолодження двигуна), контролер
А, B, C – запасні.
