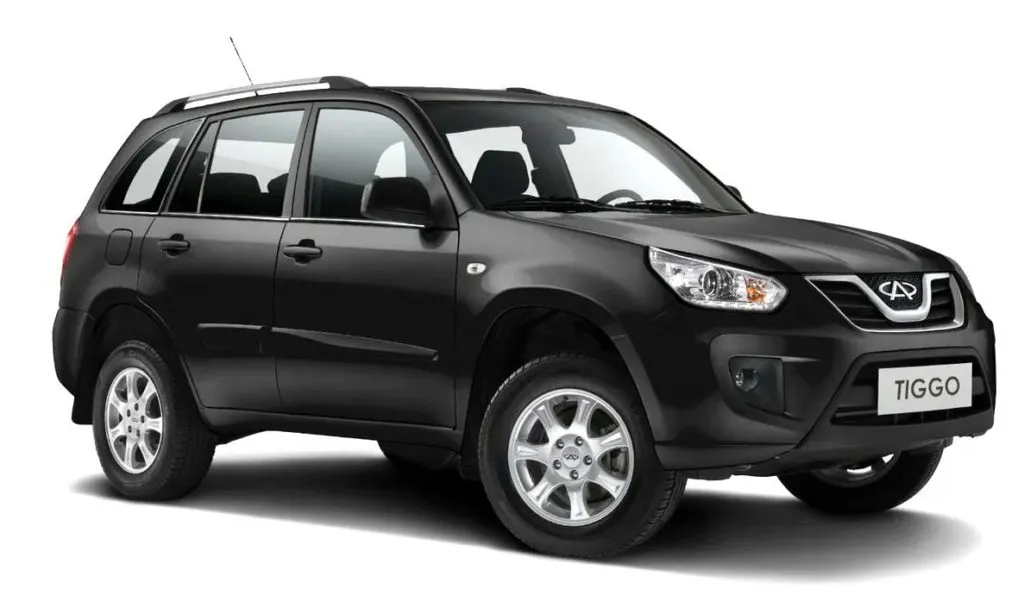

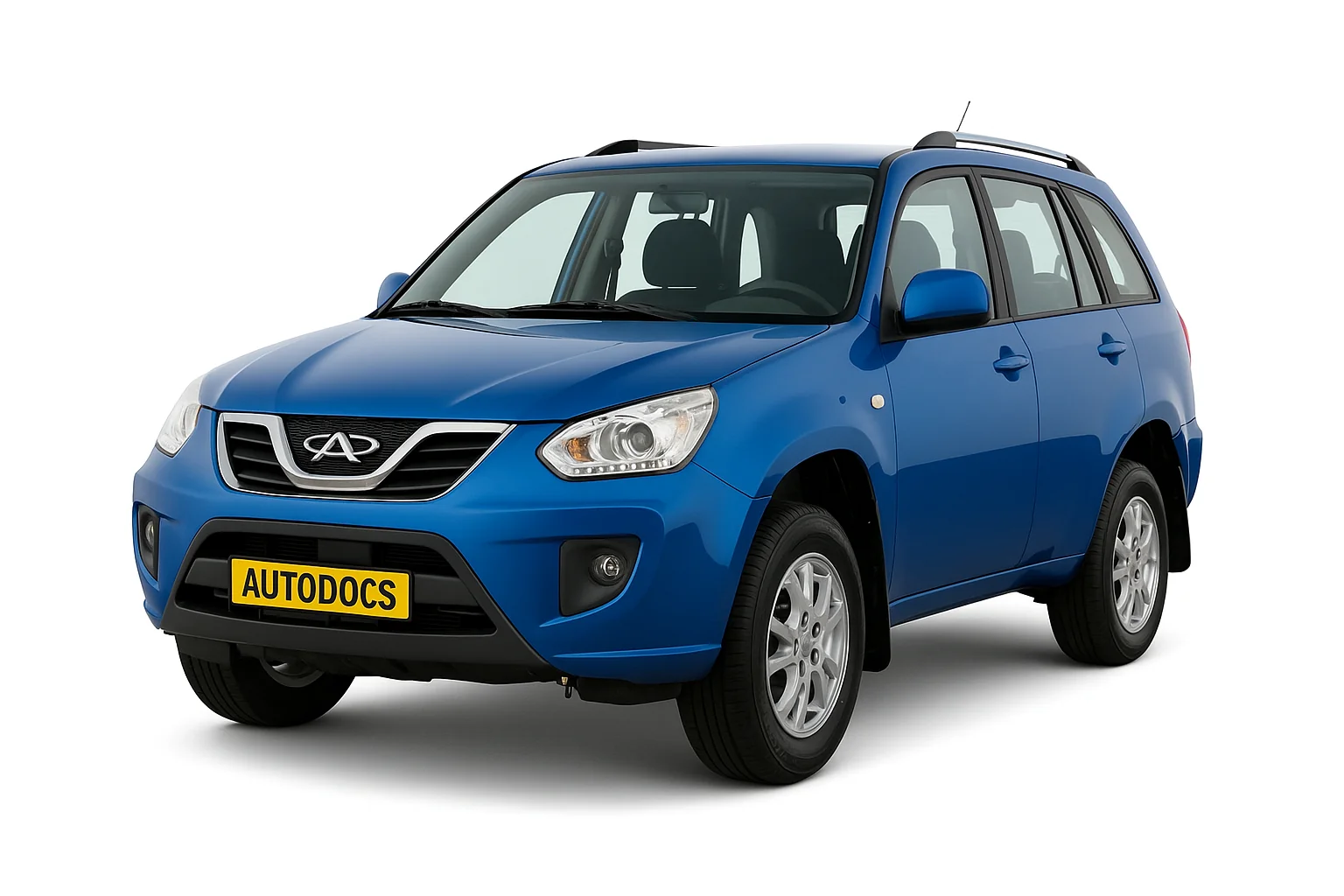

Chery Tiggo T11 представляє 1 покоління Чери Тигго, яке випускалося у 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 роках з об'ємом двигуна 1.6 л., 1.8 л., 2.0 л. та 2.4 літра. За цей час Черри отримав рестайлінг (фл). У деяких країнах відома під назвою Chery J11 або Speranza Tiggo. У нашій публікації ми представимо опис запобіжників та реле Чери Тигго т11 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, який відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску та рівня електричного оснащення вашого автомобіля.
Зміст
Блоки в салоні
Блок запобіжників та реле

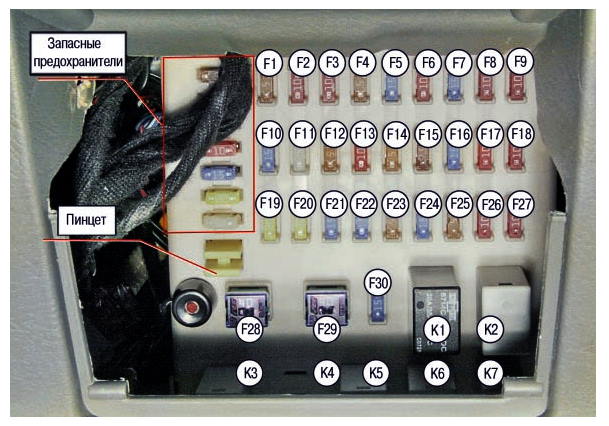

Основний блок із запобіжниками та реле знаходиться у нижній частині панелі приладів з боку водія за бардачком.

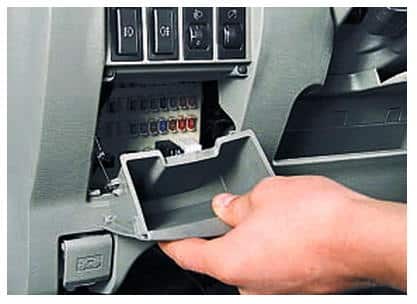

Для доступу потрібно відкрити бардачок, потягнути його вгору та вийняти з панелі приладів, від’єднавши пружину.
| № | A | Опис |
|---|---|---|
| F1 | 5 | Регулювання яскравості підсвітки приладів |
| F2 | 10 | Т11: Датчик кисню (лямда зонд), клапан бензобака, спідометр; |
| 10 | Т11 фл: Запобіжник датчика педалі гальма, датчика швидкості автомобіля | |
| F3 | 10 | Т11: Форсунки; |
| 10 | Т11 фл: Блок управління гальмівною системою ABS (АБС) | |
| F4 | 5 | Вимикач кондиціонера A/C, кнопка вкл/вимк. |
| F5 | 15 | Прикурювач |
| F6 | 10 | Панель приладів |
| F7 | 15 | Магнітола (аудіосистема) |
| F8 | 10 | Роз’єм для діагностики |
| F9 | 10 | Панель приладів |
| F10 | 15 | Задній склоочисник (двірник) та омивач |
| F11 | 25 | Склоочисник (двірники) та омивач лобового / вітрового скла |
| F12 | 5 | Запобіжник обмотки реле (дальнього та ближнього світла фар) |
| F13 | 10 | Система подушок безпеки (Airbag) |
| F14 | 5 | Магнітола: система управління аудіосистемою |
| F15 | 7,5 | Регулювання бічних дзеркал заднього виду |
| F16 | 15 | Обігрів / підігрів передніх сидінь |
| F17 | 10 | Блок управління двигуном (ЕБУ) |
| F18 | 10 | Т11: Блок управління замками та модуль сигналізації; |
| 10 | Т11 фл: Ланцюги живлення ISU (BCM) | |
| F19 | 20 | Т11: Склопідйомники; |
| 20 | Т11 фл: Запобіжник компресора кондиціонера A/C | |
| F20 | 20 | Люк у даху (електропривід) |
| F21 | 15 | Датчик наявності ключа у замку запалювання |
| F22 | 15 | Т11: Плафони освітлення в салоні, лампа підсвітки у двері, датчик відкриття дверей; |
| 15 | Т11 фл: Запасний запобіжник (для автомобілів з двигуном 1.6 л. та 2.0 л.); Запобіжник бензонасоса (паливного насоса) для автомобілів з двигуном 1.8 л. | |
| F23 | 5 | Кнопка вимикача люка у даху (управління люком) |
| F24 | 15 | Сигнал (гудок, клаксон) |
| F25 | 10 | Управління режимами подачі та рециркуляції повітря в салоні |
| F26 | 10 | Т11: На реле кондиціонера (обмотка); |
| 10 | Т11 FL: Запобіжник протиугінної системи | |
| F27 | 10 | Обігрів / підігрів бічних дзеркал заднього виду |
| F28 | 40 | Повільно перегораючий запобіжник АМ2 (через замок запалювання йде на лінії IG1 та АСС) |
| F29 | 40 | Повільно перегораючий запобіжник АМ1 (через замок запалювання йде на лінію IG2 та обмотку реле стартера) |
| F30 | 15 | Т11: Запасний / резервний; |
| 15 | Т11 FL: Електрична розетка для додаткового обладнання з боку пасажира | |
| Реле | ||
| K1 | Реле 4-ї швидкості вентилятора системи кондиціонування/охолодження | |
| K2 | Запасне реле (для автомобілів з двигуном 1.6 л. та 2.0 л); Реле бензонасоса (паливного насоса) для автомобілів з двигуном 1.8 л. | |
| K3 | Пусто (резерв); фл: Реле компресора кондиціонера A/C | |
| K4 | Пусто (резерв) | |
| K5 | Реле сигналу (гудок, клаксон) | |
| K6 | Реле покажчиків повороту (поворотників); FL: Реле габаритних вогнів | |
| K7 | Т11: Реле компресора кондиціонера A/C; Т11 фл: Запасне реле | |
За роботу прикурювача відповідає запобіжник номер 5 на 15А.
Блок запобіжників

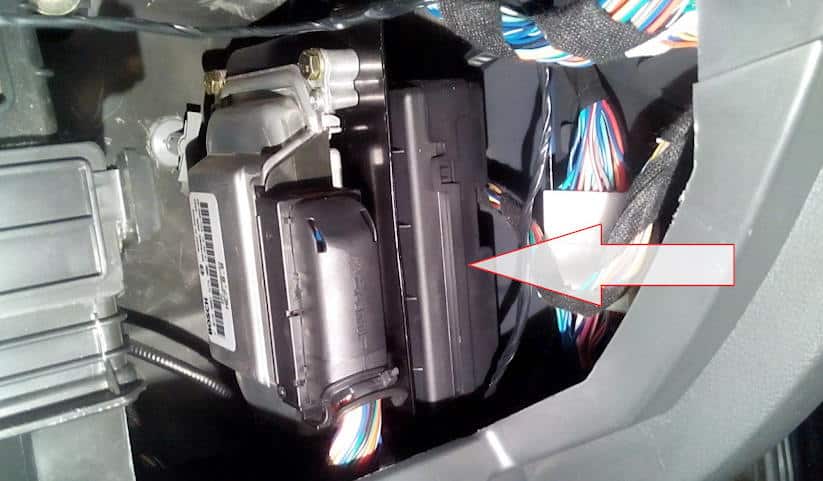

Ще один блок із запобіжниками встановлений у блоці комфорту.

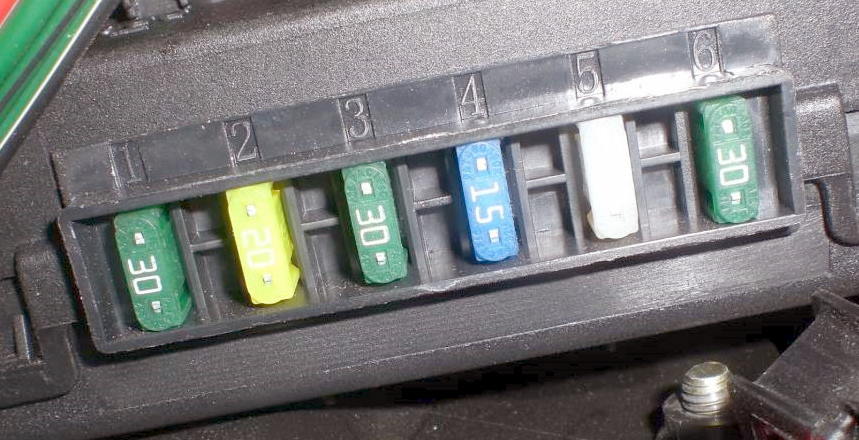

З боку пасажира, під бардачком, розташований блок «комфорту» (ISU). На ньому, збоку, знаходяться 6 запобіжників.
| № | A | Позначення |
|---|---|---|
| 1 | 30 | Передні склопідйомники |
| 2 | 20 | Протиугонна сигналізація (сирена, замок) |
| 3 | 30 | Задні склопідйомники |
| 4 | 15 | Денні ходові вогні (дхо), поворотники, енергозберігаюча батарея |
| 5 | 20 / 25 | Центральний замок |
| 6 | 30 | Обігрів / підігрів заднього скла |
Блоки під капотом
Блок запобіжників та реле

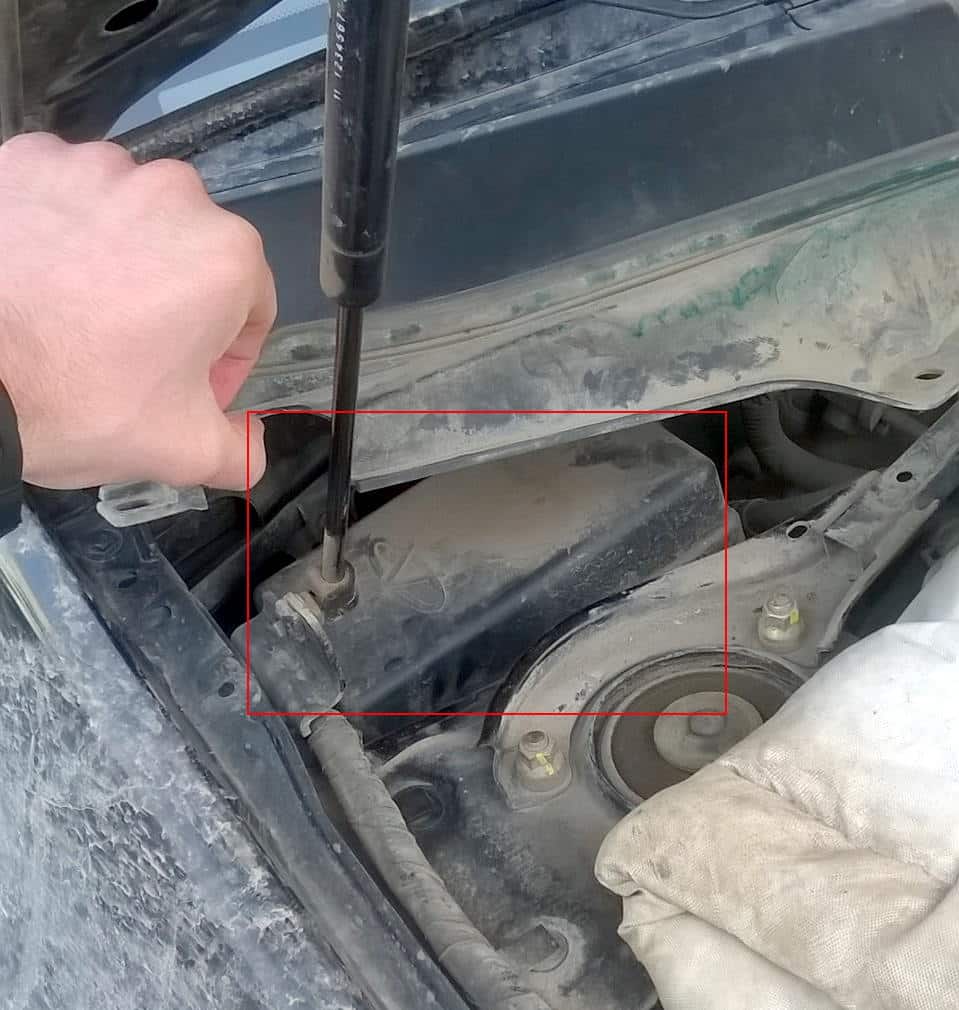

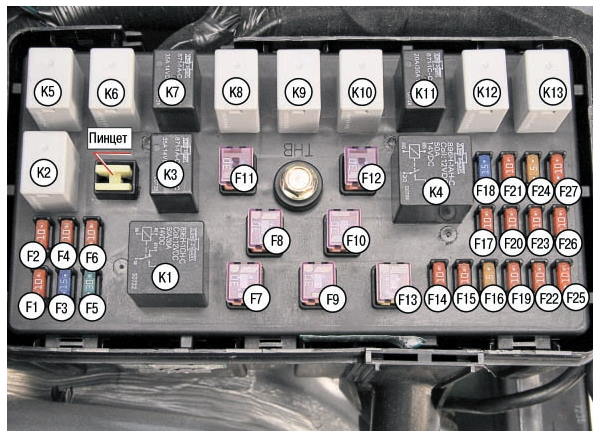

Під капотом головний блок запобіжників та реле розташований біля передньої правої стійки амортизатора, під захисною кришкою відсіку монтажного блоку.

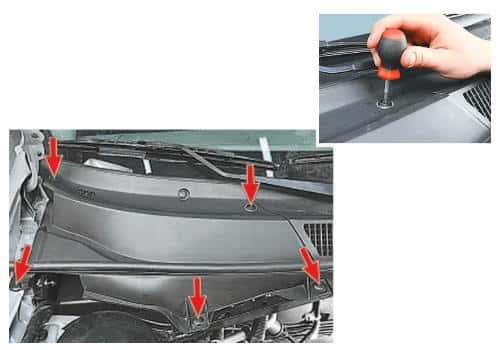

Для доступу необхідно викрутити гвинти-фіксатори кріплення кришки відсіку монтажного блоку та зняти кришку.

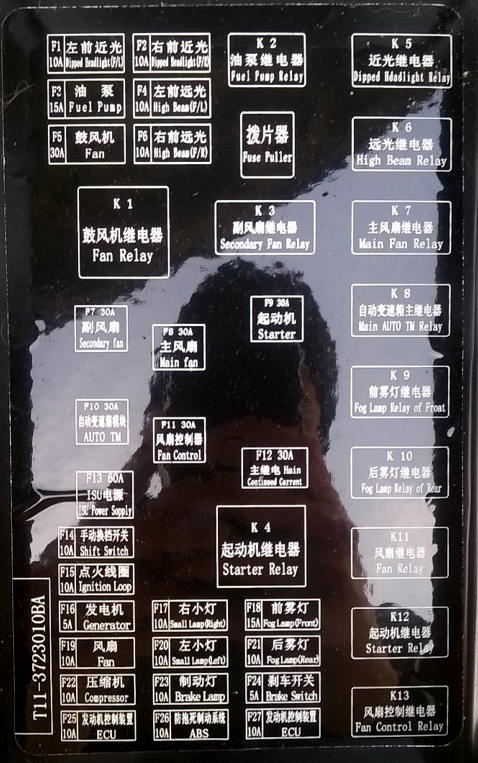

На зворотному боці кришки блоку буде нанесена актуальна схема з призначенням для вашого автомобіля. Порівнюйте інформацію зі своїми схемами.
| № | A | Опис |
|---|---|---|
| F1 | 10 | Ближнє світло – ліва фара |
| F2 | 10 | Ближнє світло – права фара |
| F3 | 15 | Бензонасос (паливний насос) – для автомобілів з двигуном 1.6 л. та 2.0 л.; Запасний запобіжник (для автомобілів з двигуном 1.8 л.) |
| F4 | 10 | Дальнє світло – ліва фара |
| F5 | 30 | Вентилятор печки (салонний вентилятор) |
| F6 | 10 | Дальнє світло – права фара |
| F7 | 30 | Низька швидкість додаткового вентилятора радіатора та кондиціонера №2 |
| F8 | 30 | Низька швидкість додаткового вентилятора радіатора та кондиціонера №2 |
| F9 | 30 | Т11: Запасний зап-к; |
| 30 | Т11 фл: Головний з’єднувальний запобіжник (для автомобілів з двигуном 1.6L та 2.0L); Запобіжник насоса TCU (для автомобілів з двигуном 1.8L) | |
| F10 | 30 | Запасний запобіжник |
| F11 | 30 | Т11: Запасний запобіжник; |
| 30 | Т11 фл: Стартер | |
| F12 | 30 | Т11: Стартер (контакти реле); |
| 30 | Т11 фл: Запобіжник основного реле | |
| F13 | 60 | Блок управління замками дверей та сигналізацією (запобіжник ISU) |
| F14 | 10 | Фонар заднього ходу |
| F15 | 10 / 15 | Т11: Блок запалювання; |
| 10 / 15 | Т11 фл: Запасний запобіжник (для автомобілів з двигуном 1.6 л. та 2.0 л.), запобіжник ланцюга живлення TCU (для автомобілів з двигуном 1.8 л.) | |
| F16 | 5 | Генератор |
| F17 | 10 | Габарити – права сторона автомобіля |
| F18 | 15 | Т11: Протитуманні фари (передні ПТФ); |
| 15 | Т11 фл: Запасний запобіжник | |
| F19 | 10 | Перемикання обмоток вентилятора радіатора (система охолодження двигуна) та кондиціонера (реле №1,2,3) |
| F20 | 10 | Габарити – ліва сторона автомобіля |
| F21 | 10 | Т11: Задні протитуманні фари (ПТФ); |
| 10 | Т11 фл: Запасний запобіжник | |
| F22 | 10 | Т11: Запасний запобіжник; |
| 10 | Т11 фл: Система управління двигуном | |
| F23 | 10 | Стоп-сигнали |
| F24 | 5 | Т11: Обмотка реле стартера; |
| 5 | Т11 фл: Обмотка головного реле | |
| F25 | 10 | Т11: Муфта компресора кондиціонера (Кондиціонер A/C); |
| 10 | Т11 фл: Датчик кисню | |
| F26 | 10 | Т11: Контролер ABS (АБС); |
| 10 | Т11 фл: Котушки запалювання | |
| F27 | Блок управління двигуном (ЕБУ) (ECU) | |
| Реле | ||
| К1 | Реле вентилятора печки (салонна вентиляція) | |
| К2 | Реле бензонасоса (паливного насоса) для автомобілів з двигуном 1.6 л. та 2.0 л); | |
| Запасне реле (для автомобілів з двигуном 1.8 л) | ||
| К3 | Реле низької швидкості додаткового вентилятора радіатора (№3) | |
| К4 | Т11: Реле стартера | |
| Т11 фл: Головне реле | ||
| К5 | Реле ближнього світла фар | |
| К6 | Реле дальнього світла фар | |
| К7 | Реле високої швидкості основного вентилятора радіатора (№2) | |
| К8 | Запасне реле (для автомобілів з двигуном 1.6 л. та 2.0 л.); Реле насоса TCU (для автомобілів з двигуном 1.8 л.) | |
| К9 | Т11: Реле передніх протитуманних фар (передніх ПТФ); | |
| Т11 фл: Запасне реле | ||
| К10 | Т11: Реле задніх протитуманних вогнів (задніх ПТФ); | |
| Т11 фл: Запасне реле | ||
| К11 | Реле перемикання вентилятора радіатора (№1) | |
| К12 | Т11: Реле збільшення швидкості моторів системи ми охолодження двигуна (радіатора); | |
| Т11 фл: Реле стартера | ||
| К13 | Запасне реле | |
Блок силових запобіжників

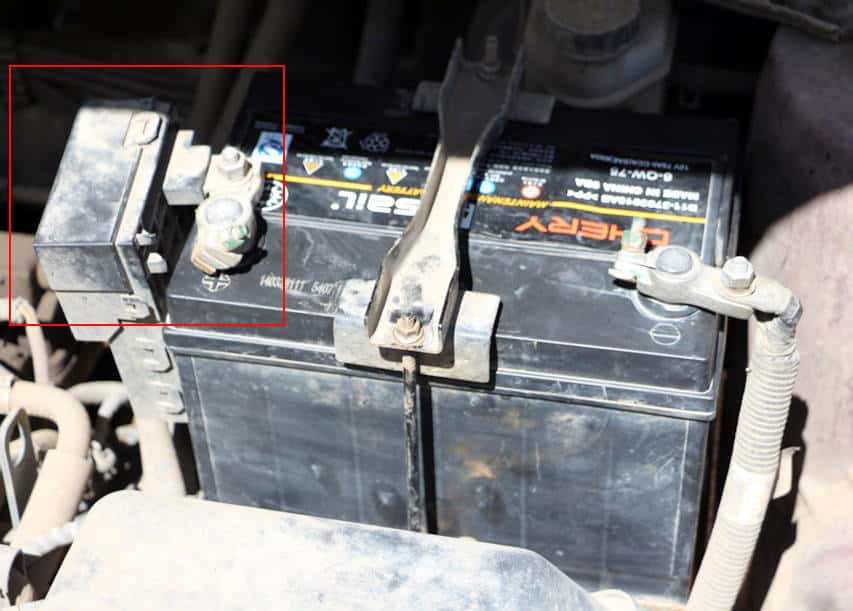

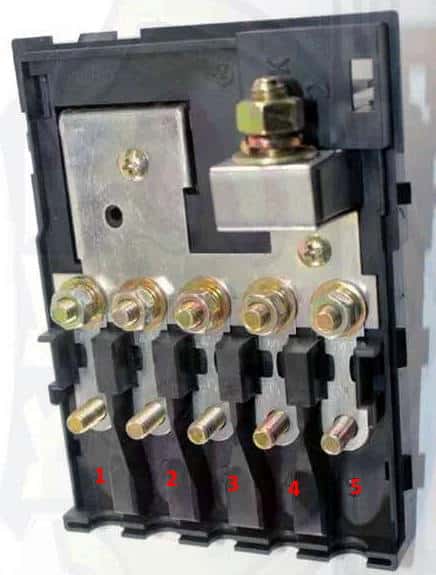

На плюсовій клемі акумуляторної батареї знаходиться блок силових запобіжників, виконаний у вигляді плавких вставок високої потужності.
| № | A | Опис |
|---|---|---|
| 1 | 80 | На передній відсік електророзподільного блоку, клема E |
| 2 | 60 | На передній відсік електророзподільного блоку, клема D |
| 3 | 30 | Т11(Фл: 40 А) Модуль ABS (АБС) (забезпечення живлення, привод) |
| 4 | 30 | Модуль ABS (АБС) (забезпечення живлення, клапан) |
| 5 | 100 | Електророзподільний блок панелі приладів (забезпечення живлення), клема C |
