BMW е30 – запобіжники та реле

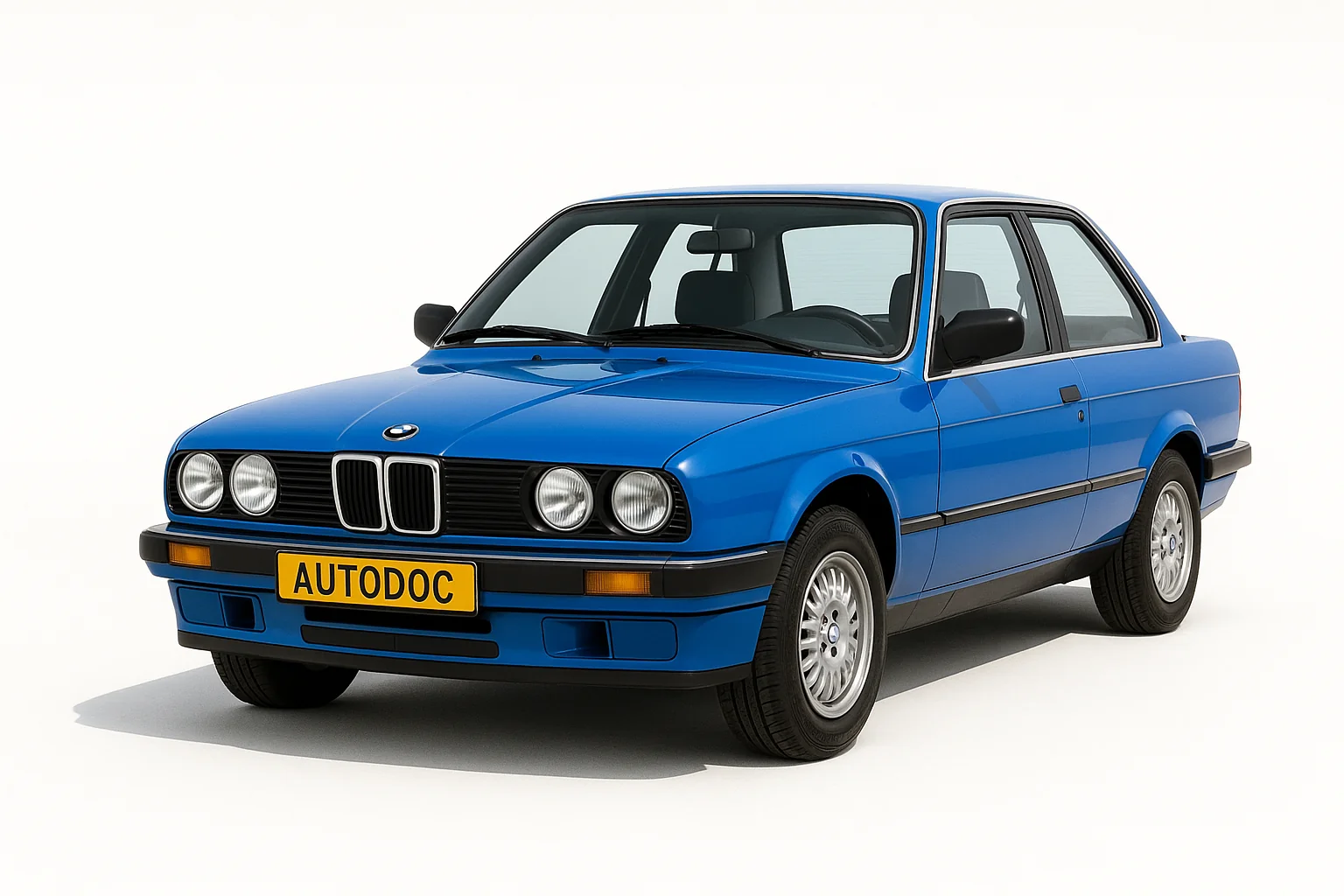

BMW E30 був другою моделлю 3 серії БМВ. Випускався в 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, а універсали ще й до 1993 року. Ми розповімо Вам де знаходяться запобіжники у BMW е30. Представимо схему головного блоку реле та запобіжників із розшифровкою.

Запобіжники та реле BMW e30

Блок запобіжників (розподільна коробка) із запасними запобіжниками, реле та пластмасовим пінцетом знаходиться у моторному відсіку зліва, біля лобового скла.

Зніміть кришку блоку запобіжників та використовуйте пластиковий пінцет, щоб витягнути запобіжник, який не працює. Запобіжник, що перегорів, може виділятися розплавленою смугою всередині прозорої пластикової кришки і повинен бути замінений.

Ніколи не намагайтеся ремонтувати запобіжники, що перегоріли. Якщо запобіжник спрацьовує неодноразово, це означає, що несправність у проводці або електроприладах.

Загальна схема блоку запобіжників

Опис запобіжників

1. 7,5 Ліва фара далекого світла
2. 7,5 Права фара далекого світла
3. 15 Електродвигун додаткового вентилятора системи охолодження двигуна (на малій частоті обертання)
4. 15 Вказівники повороту
5. 25(30) Електродвигуни склоочисника, омивача
6. 7,53 Лампи стоп-сигналу. Програмований регулятор швидкості руху (круїз-контроль)
7. 15 Звукові сигнали
8. 25(30)2 Елемент обігріву заднього скла
9. 7,5(15) Електроустаткування карбюраторних двигунів. або лампи світла заднього ходу. (Електрообладнання карбюраторних двигунів. Лампи світла заднього ходу. Покажчик включеної передачі автоматичної КПП)
10. 7,5 Контрольні прилади. Бортовий комп'ютер або контрольні прилади. Бортовий комп'ютер. Лампи світла заднього ходу
11. 15 Електричний паливний насос. Електродвигун паливо насоса, що закачує
12. 15 Радіоприймач. Бортова система контролю. Контрольні прилади
13. 7,5 Ліва фара ближнього світла
14. 7,5 Права фара ближнього світла
15. 7,5 Задні ліхтарі (лампи протитуманного світла)
16. 15 Елемент обігріву сидіння водія
17. 25(30)2
18. 30 Електродвигун додаткового вентилятора системи охолодження двигуна (на робочій частоті обертання)
19. 15(30)2 Електродвигун та елемент обігріву зовнішнього дзеркала заднього виду
20. 30 Електродвигун вентилятора обігрівача. Система кондиціювання повітря
21. 7,5 Плафони освітлення салону. Лампа освітлення речового ящика. Переносна лампа. Годинник. Радіоприймач (пристрій запам'ятовування станцій). Бортовий комп'ютер
22. 7,5 Лампи габаритного світла у лівій фарі, лівому задньому ліхтарі
23. 7,5 Лампи габаритного світла у правій фарі, правому задньому ліхтарі. Лампи висвітлення приладів. Ліхтарі освітлення номерного знака
24. 15 Вказівники повороту в режимі аварійної сигналізації
25. Резервний
26. Резервний
27. 25-30 Система блокування замків. Елементи обігріву замків дверей. Система блокування замків дверей. Елементи обігріву замків дверей. Протиугінна система. Зуммер бортового комп'ютера
28. 25(30)2 Прикурювач . Електропривод антени. Електродвигун додаткового обігрівача
29. 7,5 Ліва протитуманна фара
30. 7,5 Права протитуманна фара

Опис реле

1. Реле нормальної швидкості/резервне;
2. Звуковий сигнал;
3. Реле далекого світла;
4. Реле ближнього світла;
5. Невикористовуване;
6. Реле високої швидкості/резервне;
7. Резервне;
8. Реле протитуманних ліхтарів;
9. Резервне;
10. Склоочисник.
