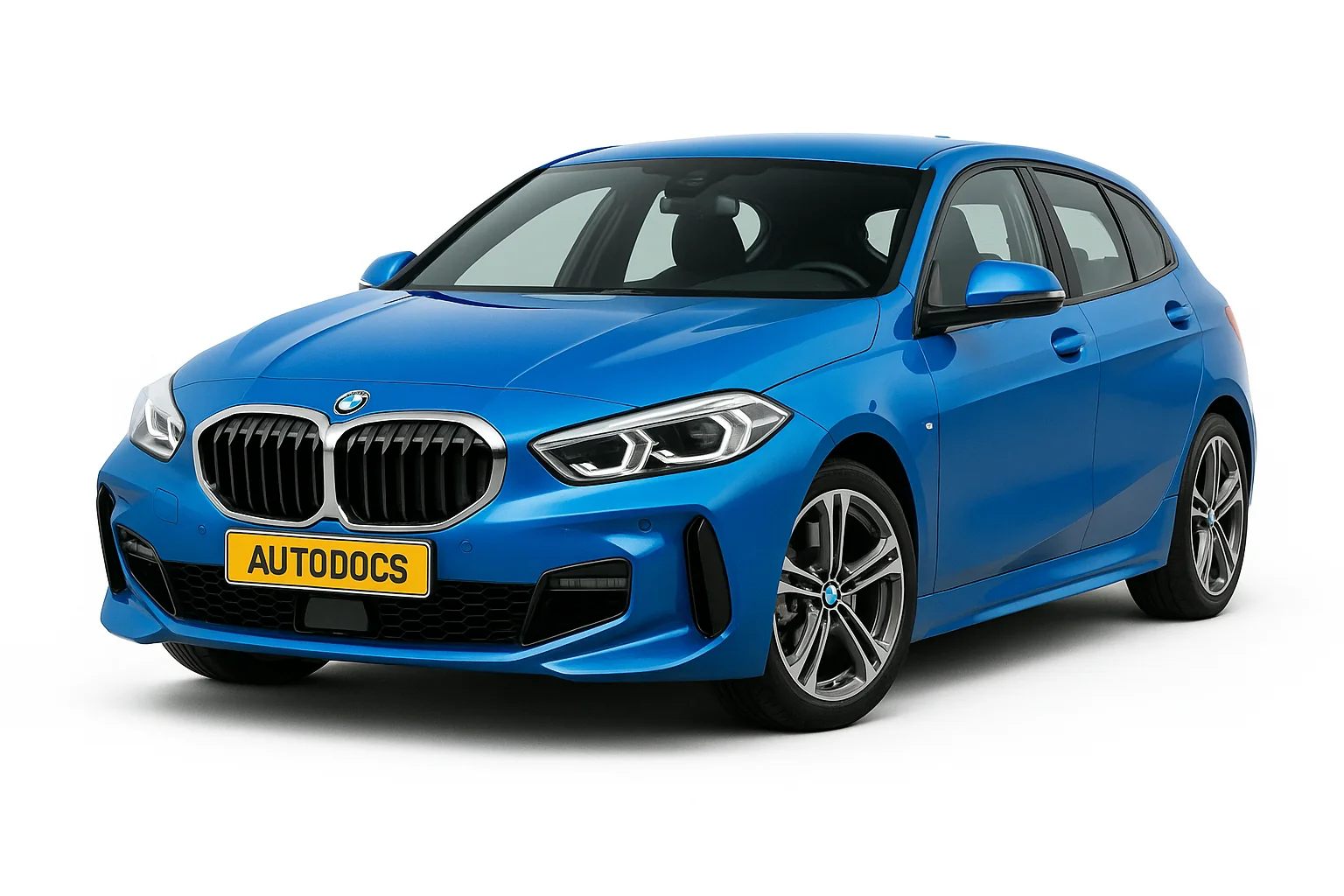

BMW 1 F40 представляє 3 покоління модельного ряду BMW 1, яке випускалося у 2019, 2020, 2021, 2022, 2023, 2024 роках. За цей час ця модель пройшла оновлення. У цій статті ви знайдете опис запобіжників та реле БМВ 1 Ф40 зі схемами блоків, місцями їх розташування та фотографіями. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок запобіжників
Відділ із запобіжниками встановлений в електронному блоці управління BDC (Body Domain Controller), який кріпиться на правій стійці під обшивкою салону з правого боку пасажира.
| № | А | Позначення |
|---|---|---|
| 1 | 5 | Блок перемикачів на рульовій колонці, передні центральні вентиляційні грати, панель керування аудіосистемою, блок керування освітленням, головний пристрій |
| 2 | 7.5 | Діагностичний роз'єм, електронна система регулювання дорожнього просвіту, платформа вертикальної динаміки |
| 3 | 7.5 | Система опалення/кондиціювання повітря, функціональний модуль задніх дверей, датчик дощу/світла/сонця/конденсації |
| 4 | 5 | Електронний модуль зовнішньої ручки дверей з боку пасажира, електронний модуль зовнішньої ручки задніх дверей з боку водія, електронний модуль зовнішньої ручки дверей з боку заднього пасажира, блок керування живленням, блок телематичного зв'язку |
| 5 | 20 | Реле блокування, реле розблокування (двері, лючок паливного бака) |
| 6 | 20 | Реле блокування дверей водія, реле блокування (замок дверей водія, замок дверей переднього пасажира, замок задніх дверей з боку водія, замок дверей з боку заднього пасажира, привод центрального замку лючка бензобака) |
Блок запобіжників та реле
У салоні автомобіля, за задньою кришкою бардачку, знаходиться основний блок із запобіжниками та реле.
Звіряйте призначення запобіжників та реле зі своєю схемою, яка знаходиться на брошурі або іншою технічною документацією.
За роботу прикурювачів відповідає запобіжники 56, 62, 65, 86.
